多级齿轮传动绞车传动结构设计

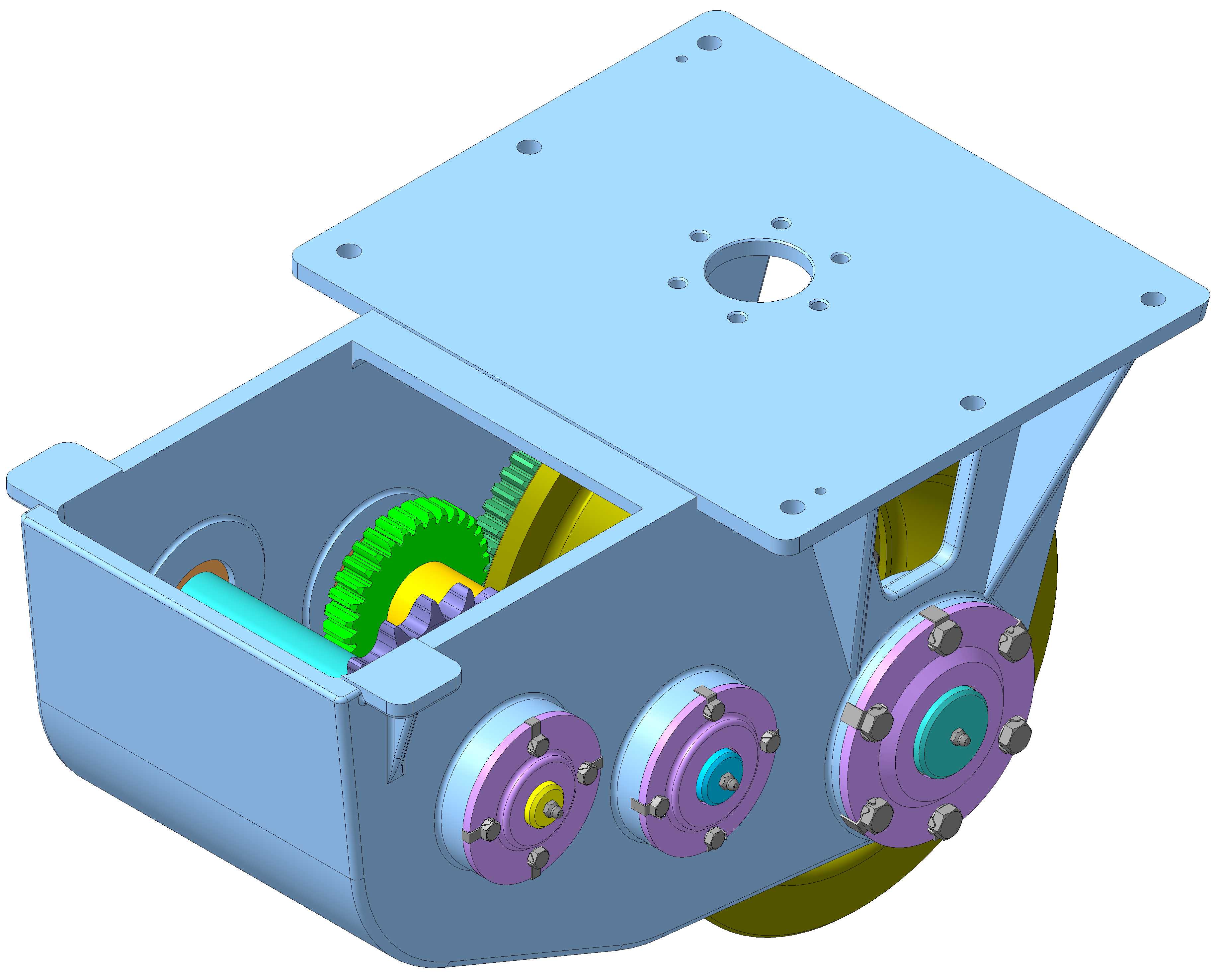

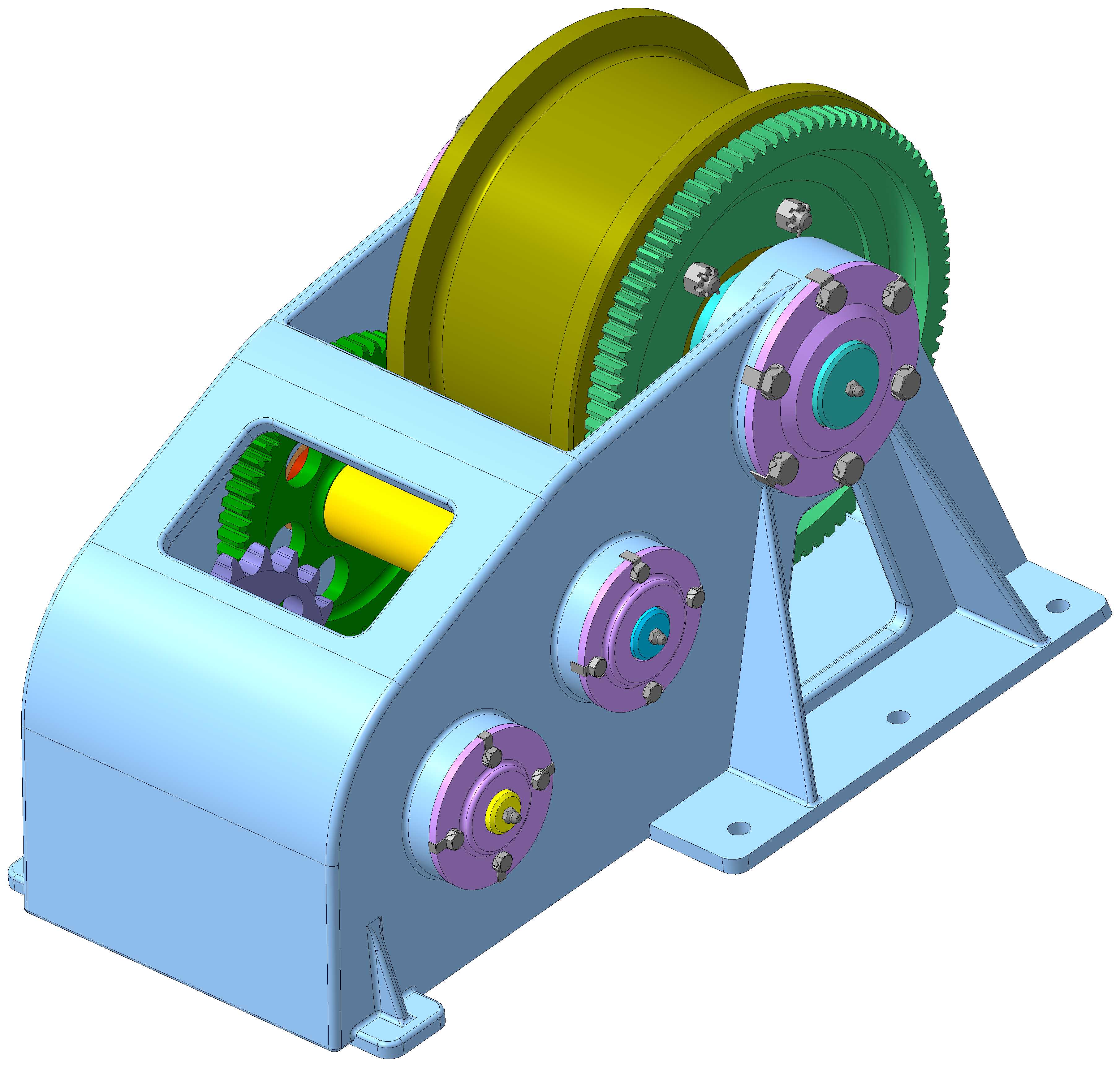

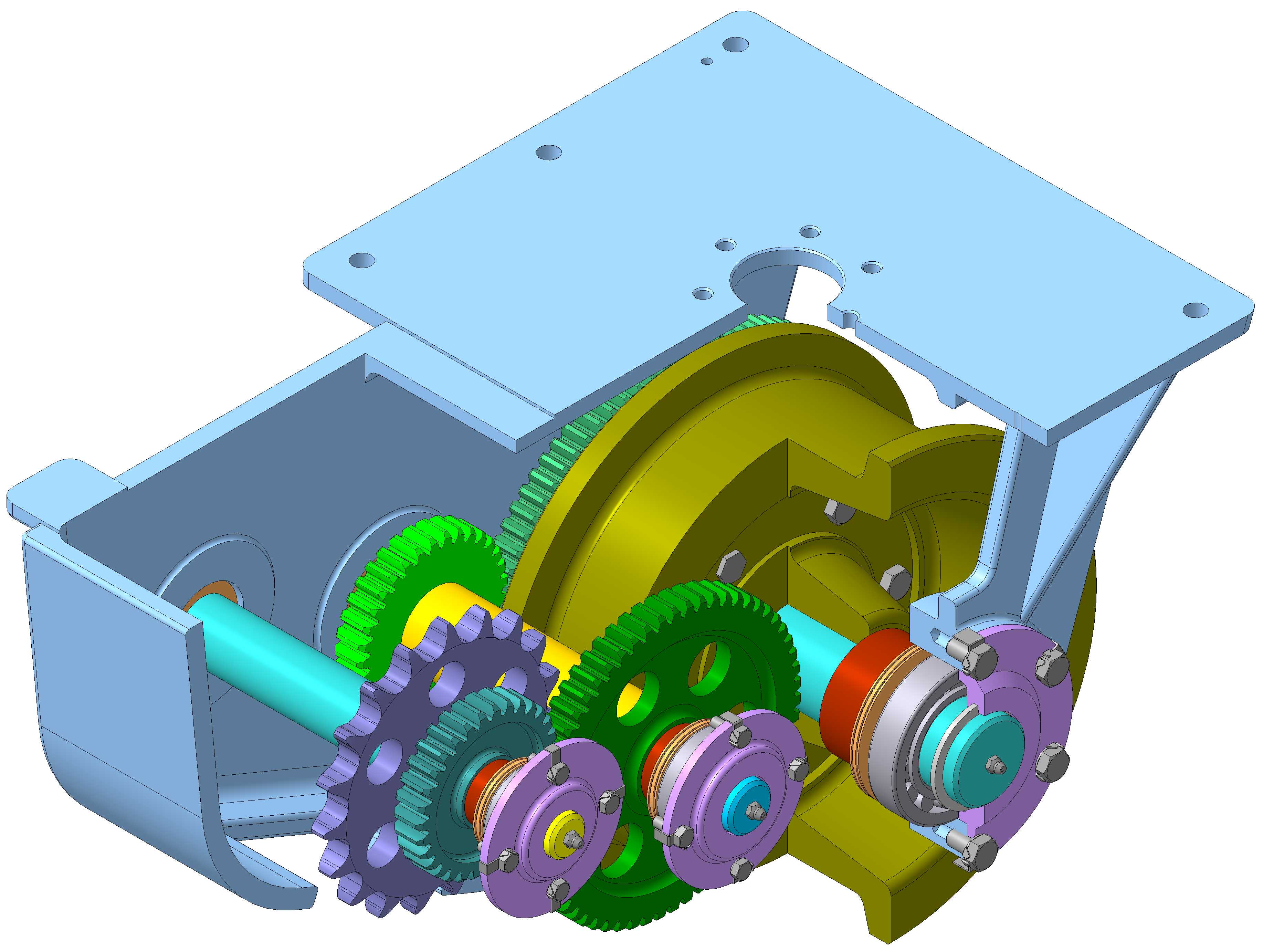

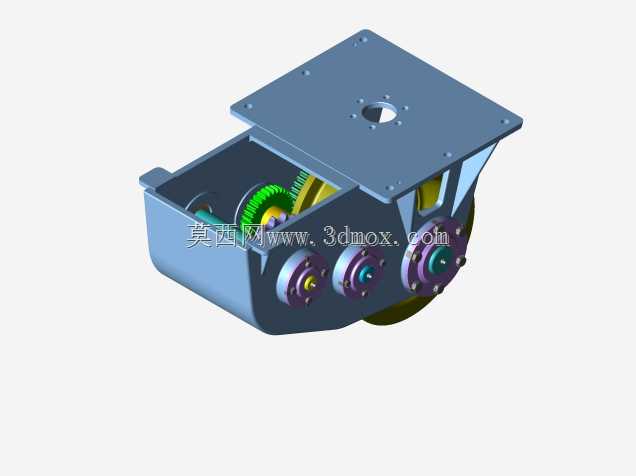

这款绞车传动结构主要面向中小型起重牵引、物料拖拽场景设计，可适配矿山辅助牵引、车间设备移位、小型工程吊装、船舶系泊拖拽等多类作业需求，核心作用是通过多级齿轮减速放大输入扭矩，将原动机的高转速低扭矩输出转化为卷筒端的低转速大扭矩牵引力，满足重载拖拽、平稳起吊的作业要求。整套结构采用开式箱体搭配安装支脚的设计思路，箱体上部预留平整安装板与多组定位安装孔，可直接适配不同规格的驱动电机、制动组件安装，无需额外设计转接支架，大幅降低现场安装适配的工作量。传动链路采用多级定轴齿轮组排布，从输入轴到输出轴依次设置不同模数、齿数的传动齿轮，通过大小齿轮的啮合配比实现大传动比减速，各级齿轮间的轴系均配置对应轴承座定位，保证传动过程中齿轮啮合间隙稳定，避免重载下齿轮偏磨、打齿的问题。输出端配置多组叠装的离合与制动连接盘，可快速外接制动模块、卷筒连接件，既能够在作业中实现稳定的驻车锁止，防止吊重、牵引物溜滑，也可根据作业需求切换空挡状态，方便手动调整绳索位置。箱体采用半包式结构设计，既能够对内部传动齿轮形成基础防护，阻挡作业环境中的粉尘、碎屑进入啮合面，也预留了充足的散热空间，避免长时间重载作业下齿轮油温度过高导致润滑性能下降。整套结构的安装边界充分考虑了狭小空间的适配需求，上部安装板的孔位按照通用安装间距设计，侧方支脚可直接固定在设备机架或安装基座上，输入轴、输出轴的轴伸长度与轴径均按照通用配套件尺寸设计，可直接匹配市面上常见的驱动源、卷筒组件，无需额外定制转接零件。各级齿轮的齿宽、模数均按照额定牵引载荷做了匹配设计，重载工况下齿轮齿面接触应力、齿根弯曲应力均留有充足安全余量，可承受短时过载冲击，适配复杂作业场景下的不稳定载荷工况。轴系上的密封端盖采用分层密封结构，可有效阻挡箱体内润滑油渗漏，同时避免外部水汽、粉尘进入轴承腔，延长轴承与齿轮的使用寿命。
