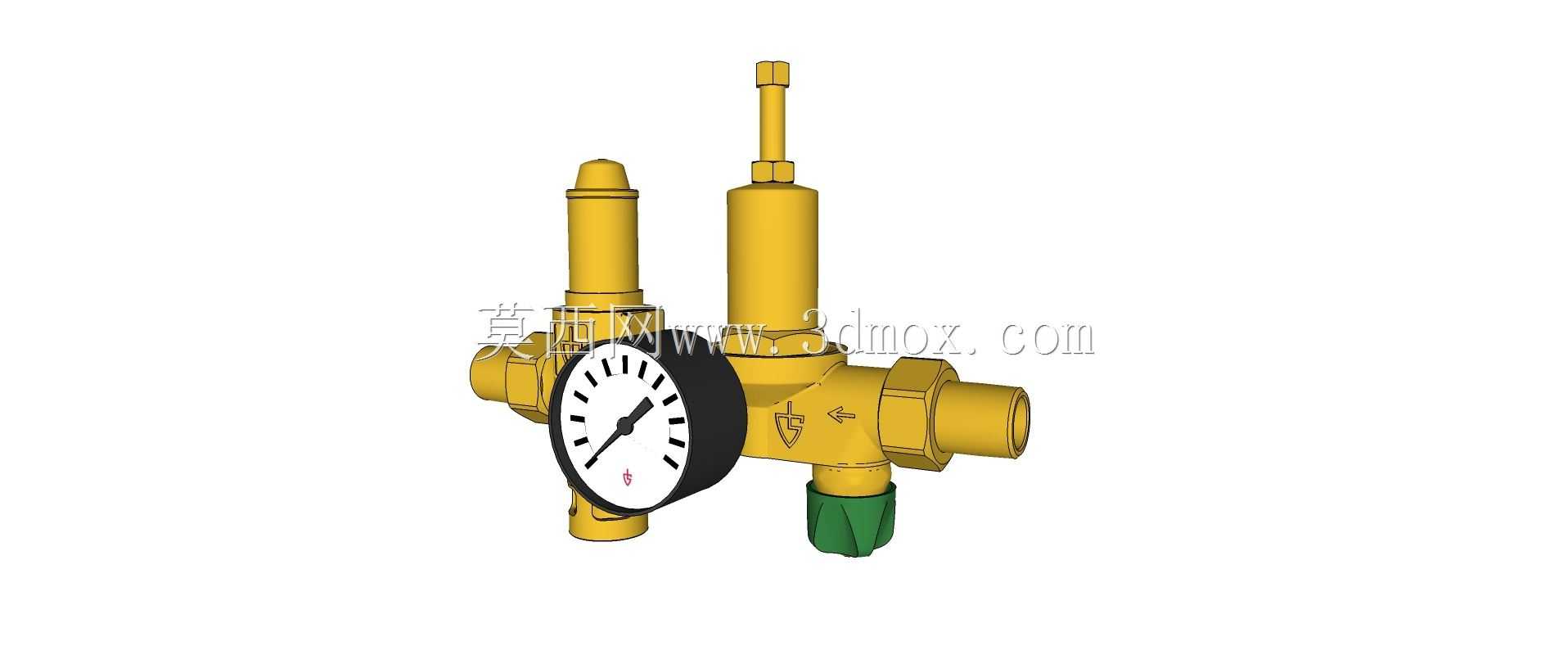

带压力表的G1/2口径集成水路保护阀组

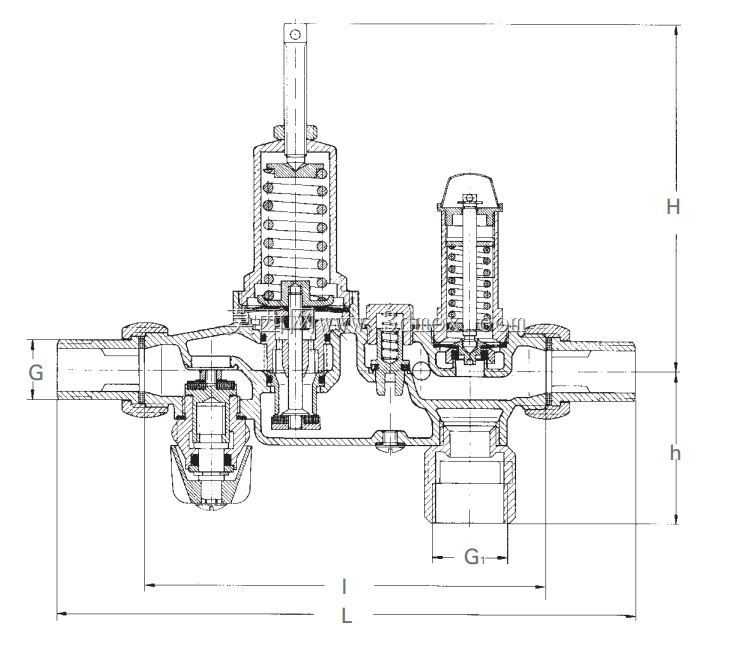

这款集成式水路阀组主要应用于闭式饮用水加热系统的前端管路，承担整套水路的压力调控、通断控制、超压泄放、介质过滤与压力状态可视化监测功能，是民用商用小型热水供应系统中保障运行安全、稳定出水压力的核心集成部件，常见于家用壁挂热水器、商用小型开水器、即热式饮水设备的进水端安装场景，替代传统零散阀件拼接的安装方案，大幅减少管路接头数量，降低水路渗漏风险。从功能设计来看，这款阀组将多个独立功能的阀件与辅件集成在同一黄铜本体上，进水端内置精细不锈钢滤网的污物收集结构，可拦截进水中的颗粒杂质，避免杂质进入后端加热腔体或密封阀口造成部件卡涩、密封失效；集成的截止阀可实现进水通路的手动通断控制，方便后端设备检修时切断水源；减压阀可将入户波动的进水压力稳定在设备额定工作压力区间，避免水压过高造成加热罐体、连接管路承压过载；带控制螺钉的止回阀可防止加热后的热水倒流进入冷水管网，避免冷水管网温升造成的能源浪费与管件老化；隔膜式安全阀可在系统内部压力超过安全阈值时自动开启泄放，防止超压引发的爆管、罐体破裂风险；侧接的压力表可实时显示阀组出口端的实际供水压力，方便运维人员直观判断系统压力状态，无需额外加装测压接头；底部的排水阀可在设备长期停用、冬季防冻维护时排空阀组与后端设备内的存水，避免存水结冰冻裂部件；各接口采用G1/2圆柱螺纹连接，匹配常规家装水路的通用管径，安装时无需额外变径接头，可直接对接标准4分水管。从设计思路来看，这款阀组采用一体化黄铜锻压成型的本体结构，将各个功能流道集成在本体内部，相比多个独立阀件通过管件拼接的方案，流道转折更少，水流阻力更低，同时整体结构更紧凑，安装占用空间更小，适配热水器下方狭窄的安装空间；外露调节部件采用差异化的外形设计，截止阀操作端、安全阀泄放端、减压阀调节端、排水旋钮的外形各不相同，运维操作时可快速识别对应功能部件，避免误操作；压力表采用轴向侧装布局，表盘朝向安装后的正面观察方向，无需俯身或侧身即可清晰读取压力数值；密封部件均采用耐热食品级塑料材质的垫圈，适配饮用水输送的卫生要求，同时可耐受热水系统的长期工作温度，避免长期高温环境下密封件老化失效。从安装边界来看，这款阀组的接口同轴度公差控制在0.1mm以内，安装时可直接对齐水管螺纹，无需强行掰动管路对位；整体外形的突出部件均做了圆角处理，安装时不会划伤周边管线或操作人员；安装后各操作部件的操作空间预留充足，手动调节截止阀、排水阀、减压阀时，手部操作空间不小于30mm，无需借助特殊工具即可完成常规操作；压力表表盘突出本体的距离经过优化，既保证读数清晰，又不会因突出过多在安装时被墙体或周边部件磕碰损坏。
