泵用智能压力传感显示装置结构设计

项目分类:泵 发布时间:2021-12-10 ID:454187
  • 泵用智能压力传感显示装置结构设计
  • 泵用智能压力传感显示装置结构设计
  • 泵用智能压力传感显示装置结构设计
  • 泵用智能压力传感显示装置结构设计
  • 泵用智能压力传感显示装置结构设计
  • 泵用智能压力传感显示装置结构设计
  • 泵用智能压力传感显示装置结构设计
  • 泵用智能压力传感显示装置结构设计
  • 泵用智能压力传感显示装置结构设计

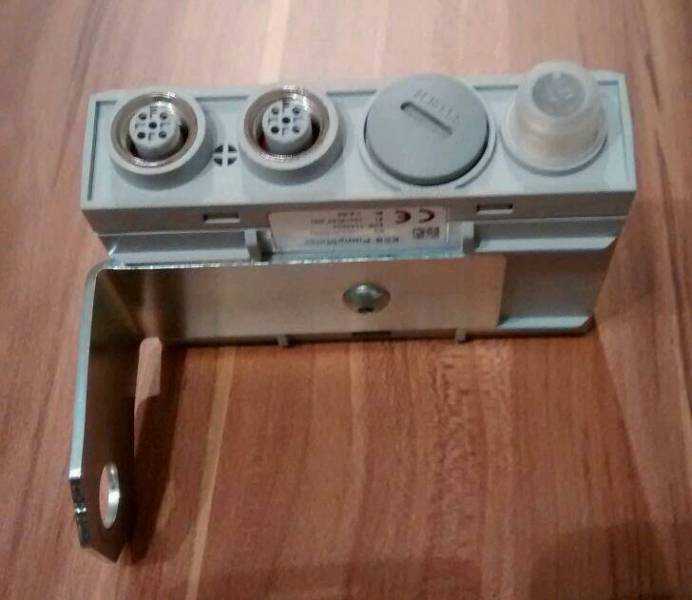

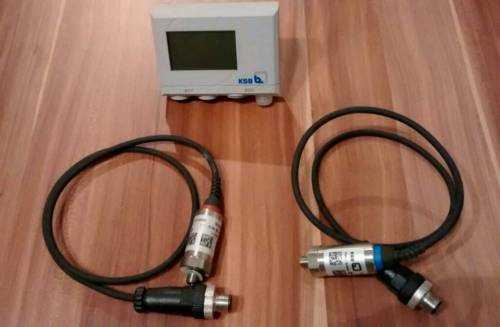

  在工业流体输送、暖通循环、给排水、化工介质输送等诸多涉及泵组运行的场景里,泵的进出口压力差、实时运行压力是判断泵组工作状态、排查管路堵塞、密封泄漏、气蚀故障的核心参数,传统的单点压力检测需要在泵的进出口分别安装机械式压力表,不仅读数需要人员现场逐一查看,也无法实现压力数据的本地输出与联动控制,这款集成式的泵用智能压力传感装置,正是针对这类现场痛点做的结构整合设计。从结构组成来看,该装置将两个压力检测传感单元与一个数显处理单元做了一体化集成,不需要在泵体上分别开设两个独立的仪表安装位,只需要预留一个适配的安装接口,就能同时完成泵进口、出口两个点位的压力采集,大幅减少了泵组本体的开孔加工量,也降低了多接口带来的密封泄漏风险。

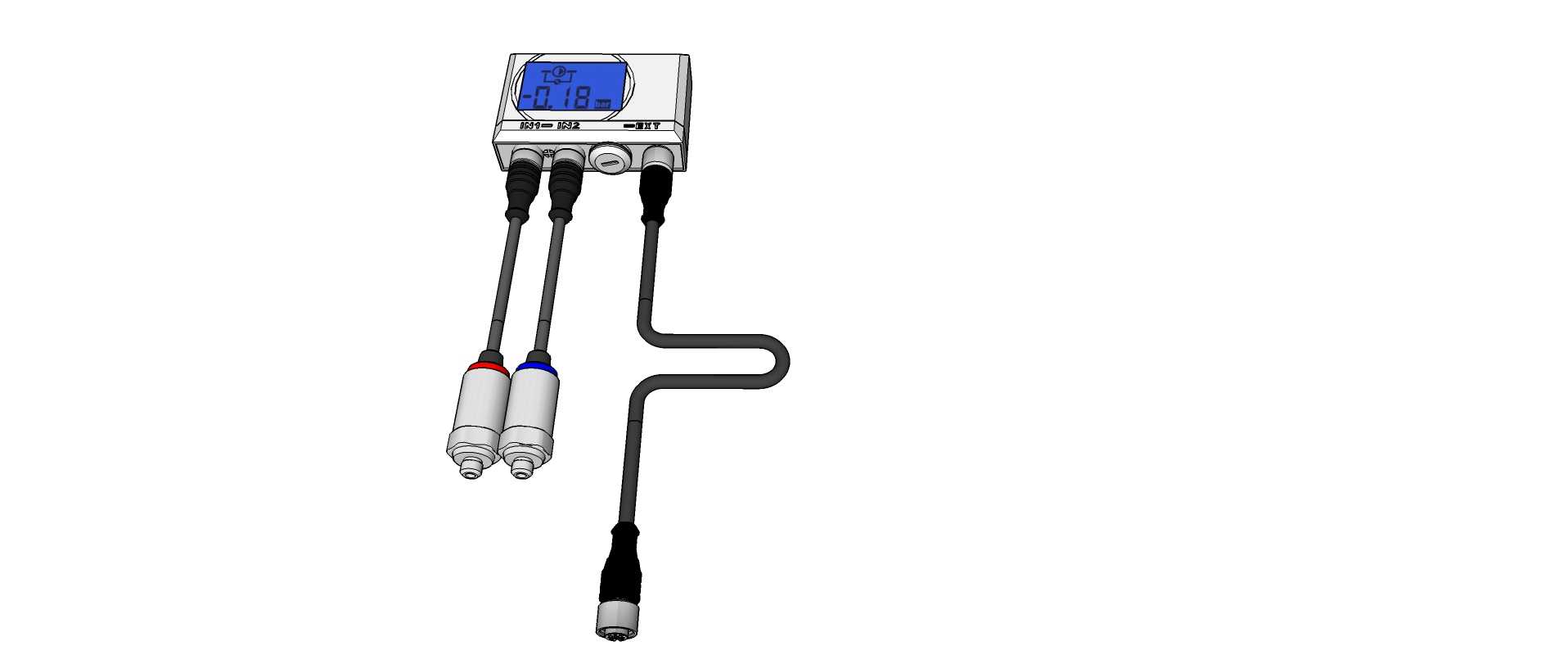

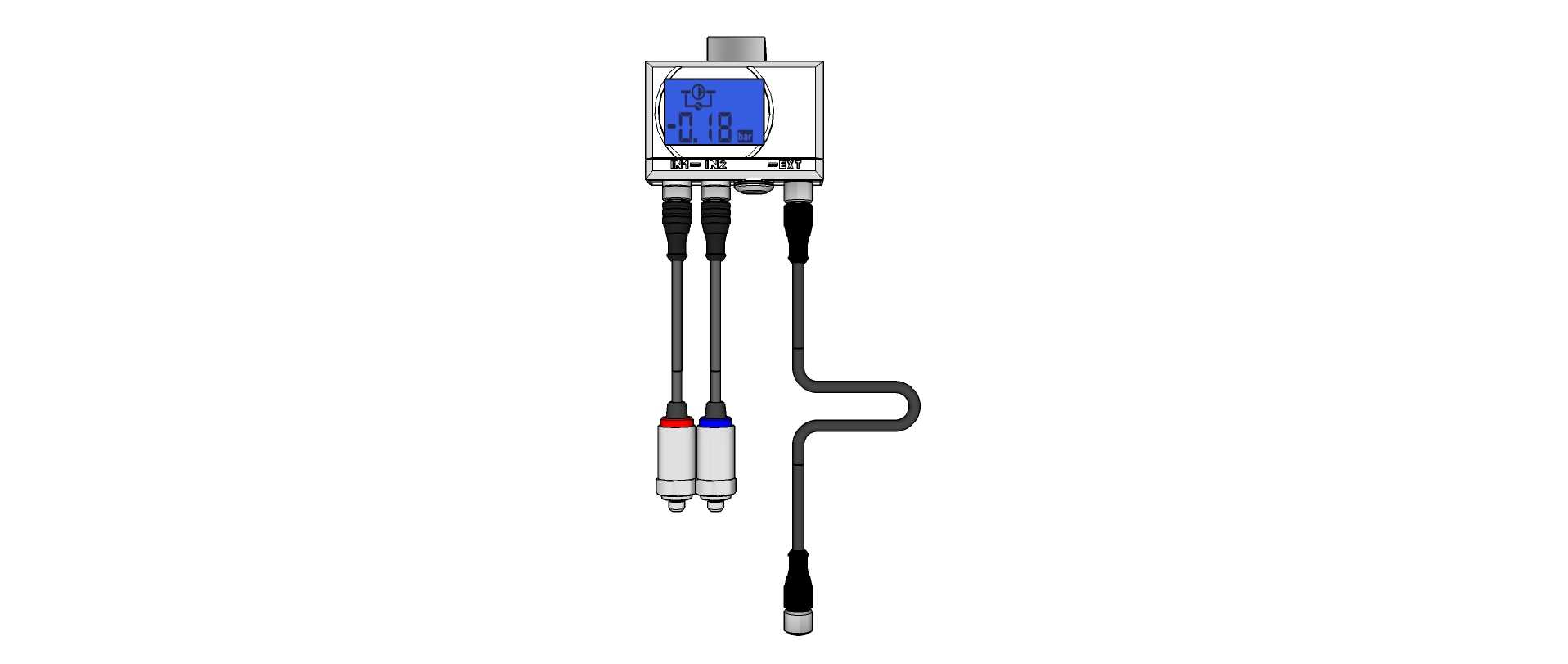

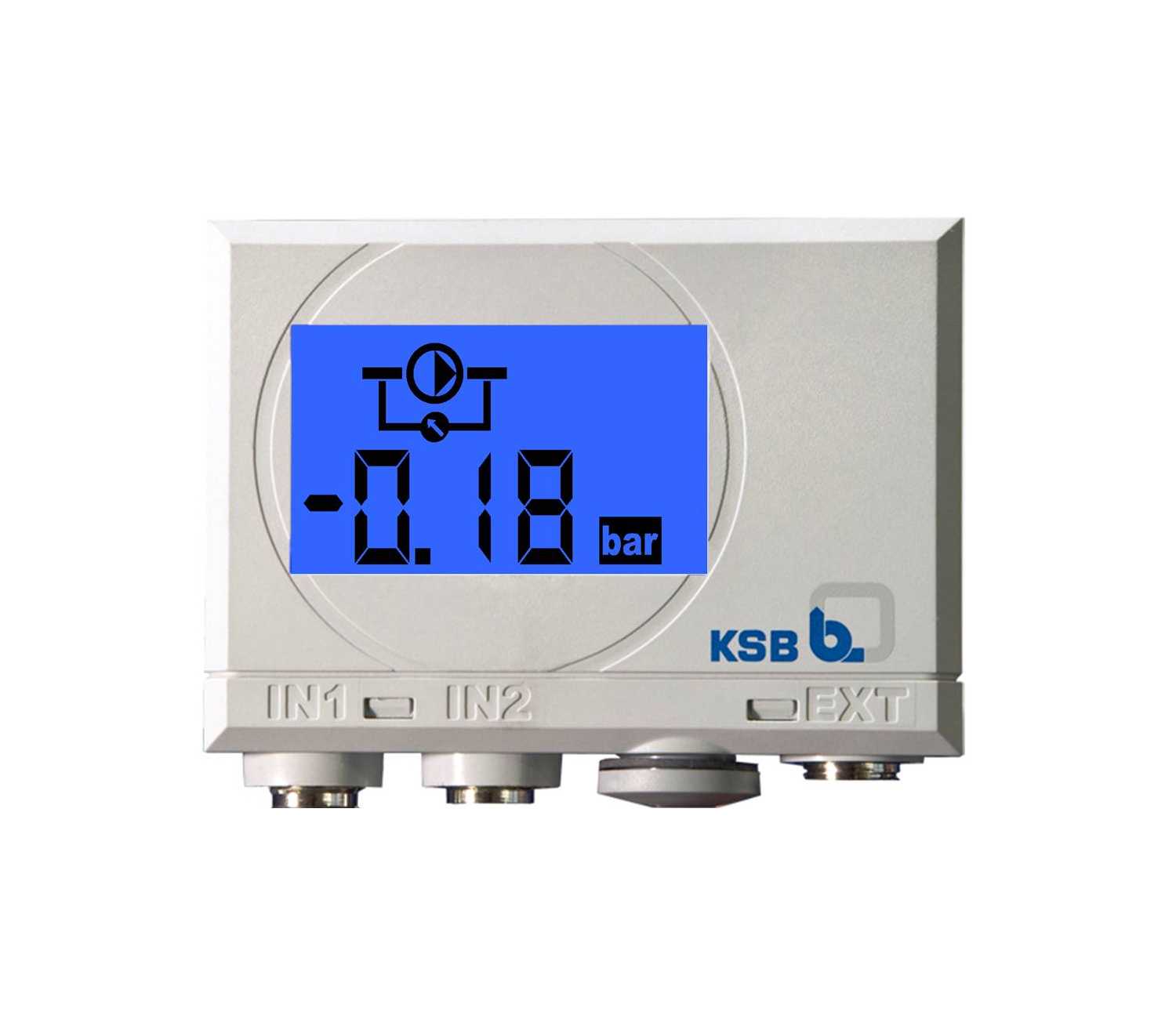

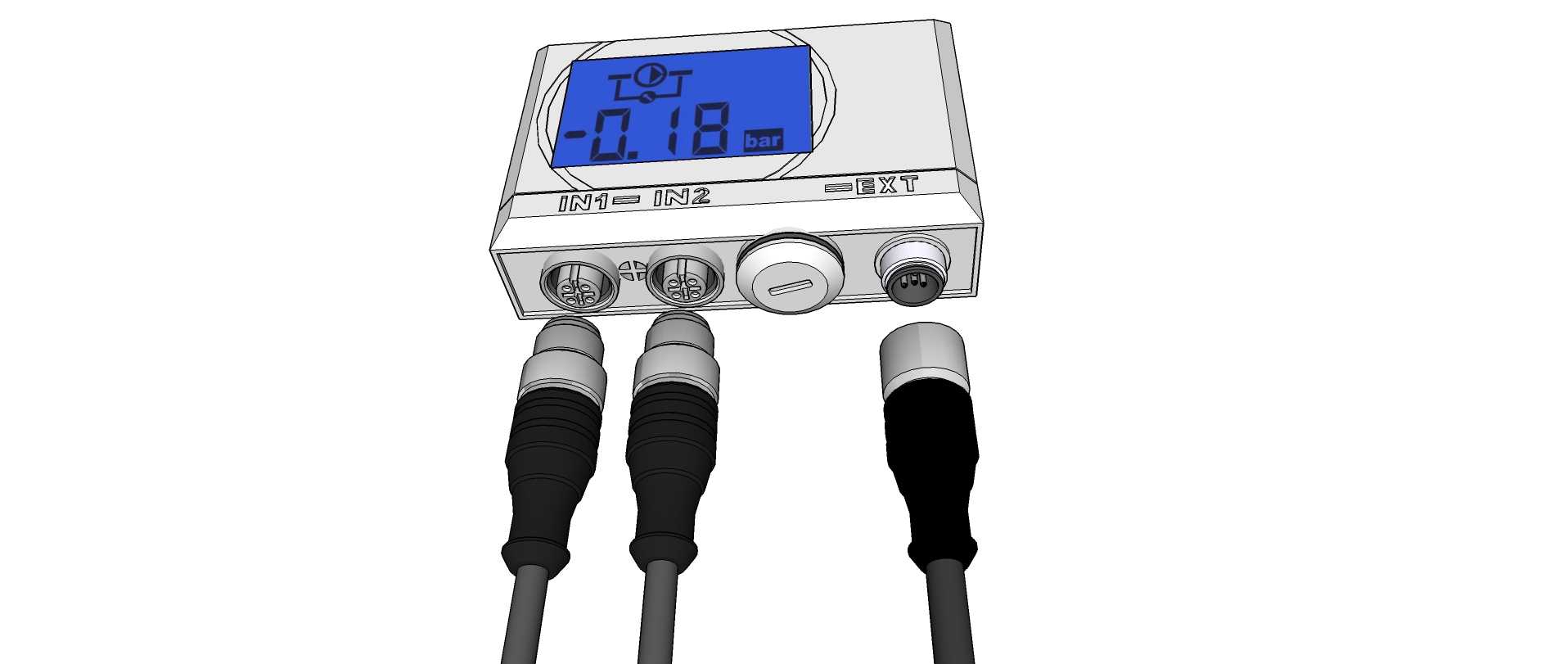

  装置正面的数显屏可以直接实时显示当前检测到的压力数值,屏幕上预留的标识位可以直观区分两路压力的检测通道状态,现场巡检人员不需要凑近分辨表盘刻度,隔着一定距离就能快速读取压力值,判断泵组运行是否在正常工况区间。装置下部的三个外接接口里,两个是对应两路压力检测的介质引压接口,采用带防滑锁紧结构的快插式接头设计,配套的连接线缆与引压管路做了集成式的护套处理,接头处的密封结构可以适配常规工业场景下的水基介质、常规润滑性流体的压力传导,避免长期运行后出现介质渗漏导致的检测失准;第三个接口是信号输出与供电接口,可以将采集到的两路压力数据、计算得到的压差值做本地信号输出,对接泵组的本地控制单元,实现压力超限报警、泵组运行状态联动调整的功能,

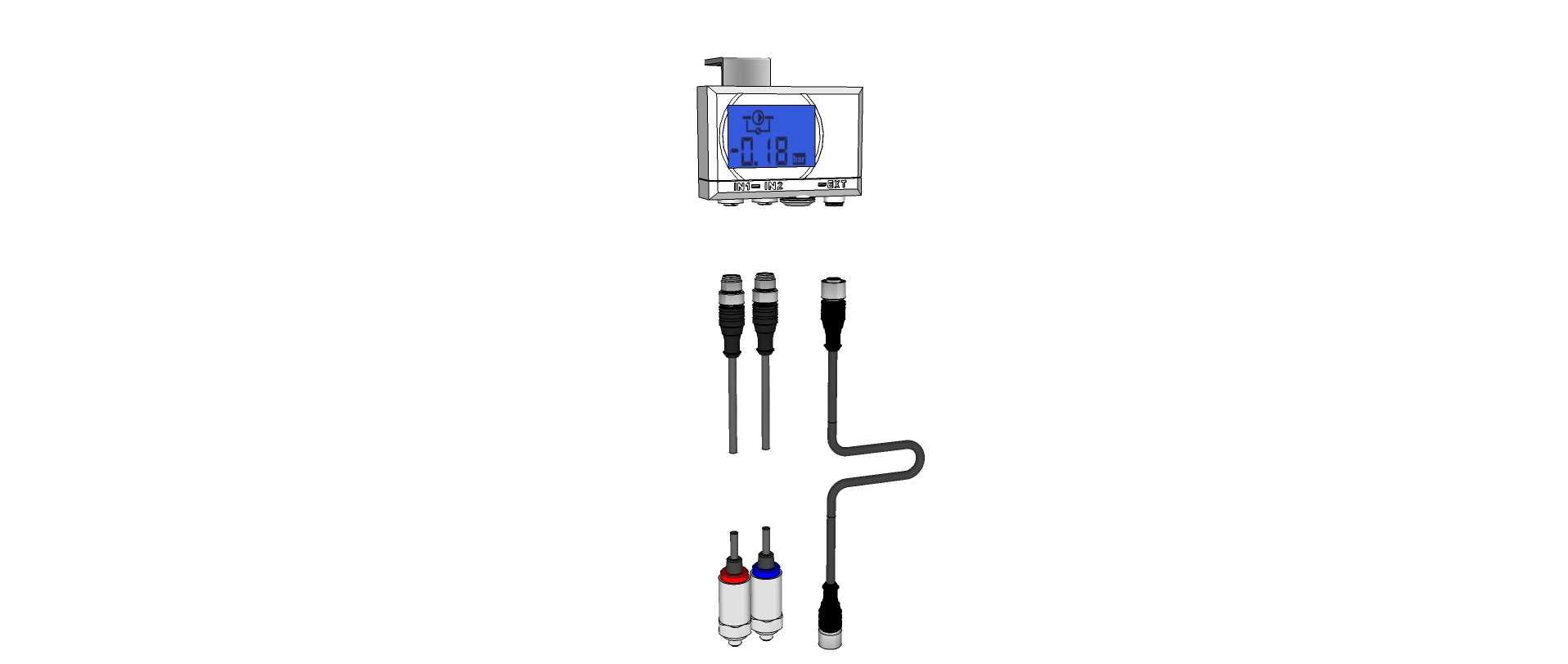

  不需要额外加装信号转换模块。从设计思路上,这款装置没有采用分体式的传感加显示的组合结构,而是将信号处理电路板、压力检测芯体、显示模块全部整合在一个方形的金属防护壳体内,壳体的边角做了圆弧过渡处理,既可以减少工业现场磕碰造成的壳体变形,也能避免尖锐边角对安装维护人员造成划伤;壳体正面的显示屏区域做了内嵌式的防护设计,显示屏表面比壳体端面低1mm左右,即使现场有工具滑落、杂物磕碰,也不会直接撞击到显示屏表面,降低了屏幕碎裂的故障概率。壳体侧面设置的一字型调节旋钮,是用于现场参数校准、显示单位切换、报警阈值设置的操作部件,旋钮采用凹陷式设计,不会突出壳体表面,避免现场设备搬运、管路安装过程中误碰旋钮导致参数被改动。从安装边界来看,

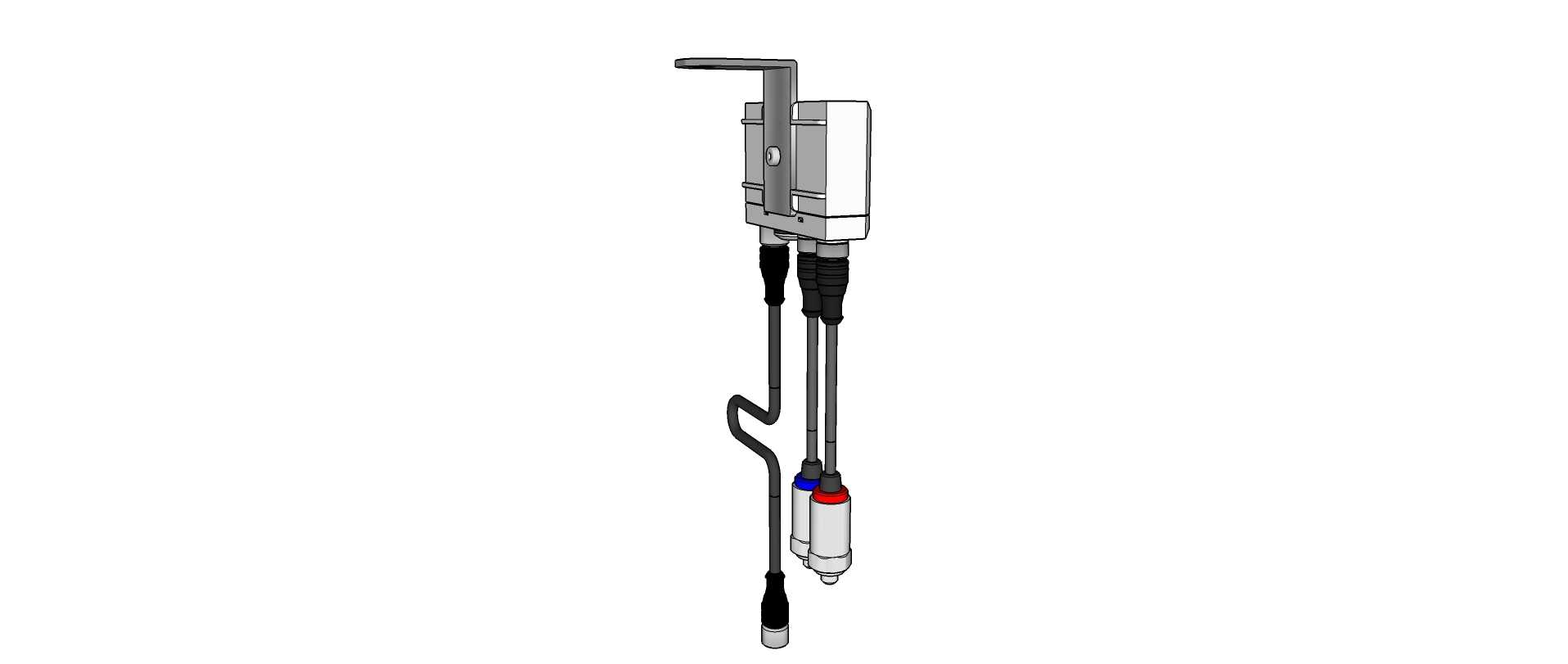

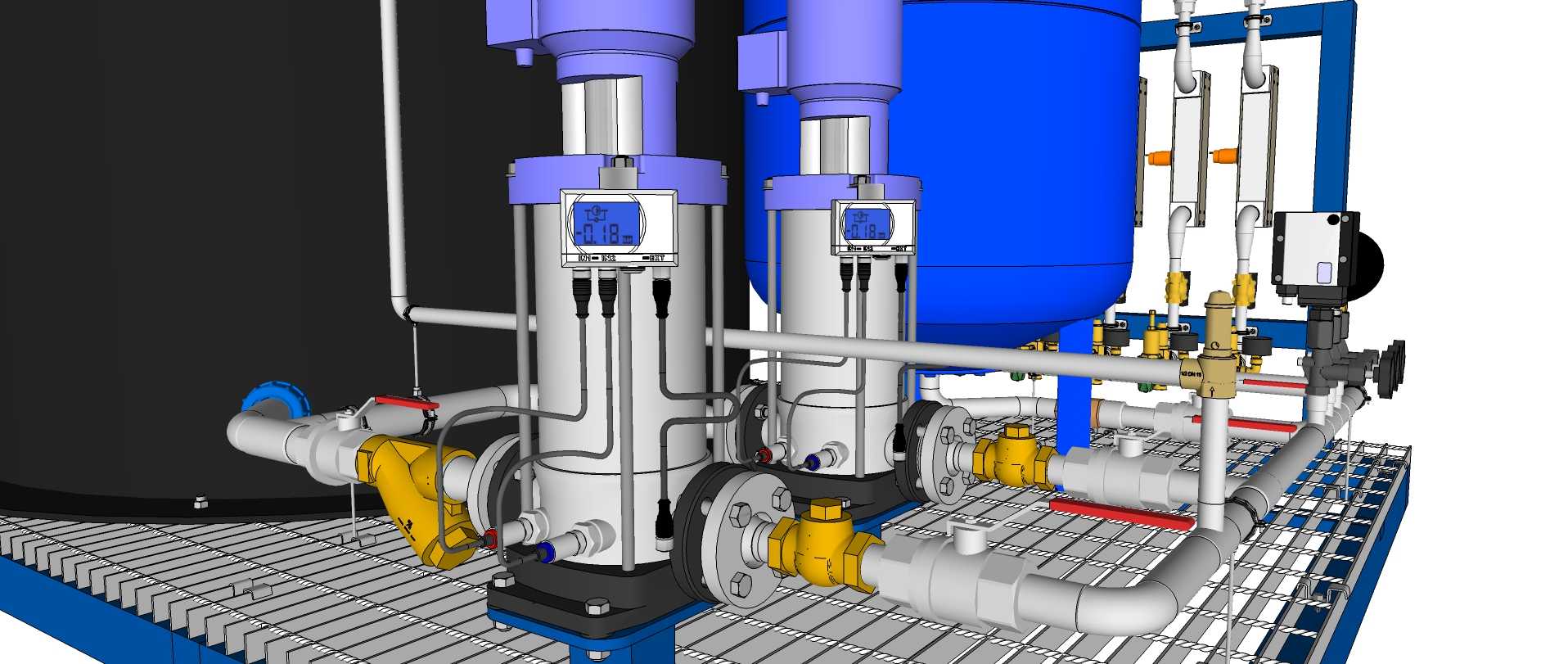

  这款装置的整体宽度控制在常规工业仪表的安装尺寸范围内,安装时不需要额外扩大仪表安装支架的开孔尺寸,原有安装机械式压力表的支架经过简单适配就能固定该装置;装置的引压接口间距经过优化,两路引压管路连接后不会出现相互干涉的情况,接线时的手部操作空间足够,不需要使用特殊的狭小空间操作工具就能完成管路与线缆的连接。在实际应用中,这类集成式传感装置可以替代传统的两块压力表加一个压力变送器的组合配置,在泵组出厂预装时就能减少零部件数量,简化装配接线的工序,后期现场维护时,只需要拆卸一个装置就能完成两路压力检测部件的校验与更换,不需要分别拆卸两个独立仪表,大幅降低了现场维护的工作量。装置的压力检测芯体采用扩散硅式的检测结构,响应速度快,可以捕捉到泵组启动、阀门快速开关时的瞬时压力波动,帮助运维人员判断水锤效应的影响程度,提前调整管路阀门的开关速度,避免瞬时高压对泵体密封、管路焊缝造成冲击损伤。显示单元的电路部分做了防潮涂层处理,即使在泵房这类湿度较高的环境中长期运行,也不会因为电路板凝露出现短路、显示乱码的问题,装置的整体防护等级可以满足常规工业室内、室外带遮挡场景的使用要求,不需要额外加装仪表防护箱。
