350千瓦双换热冷却系统集成装置

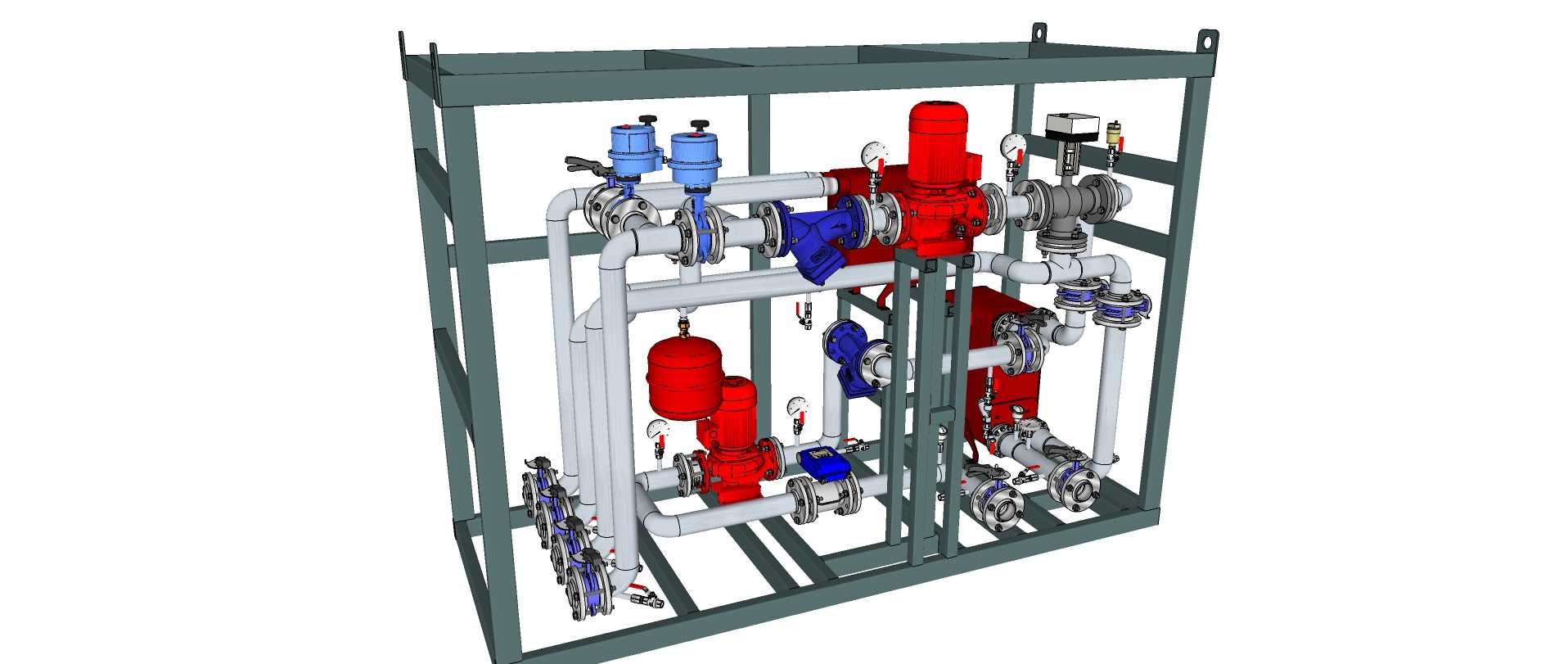

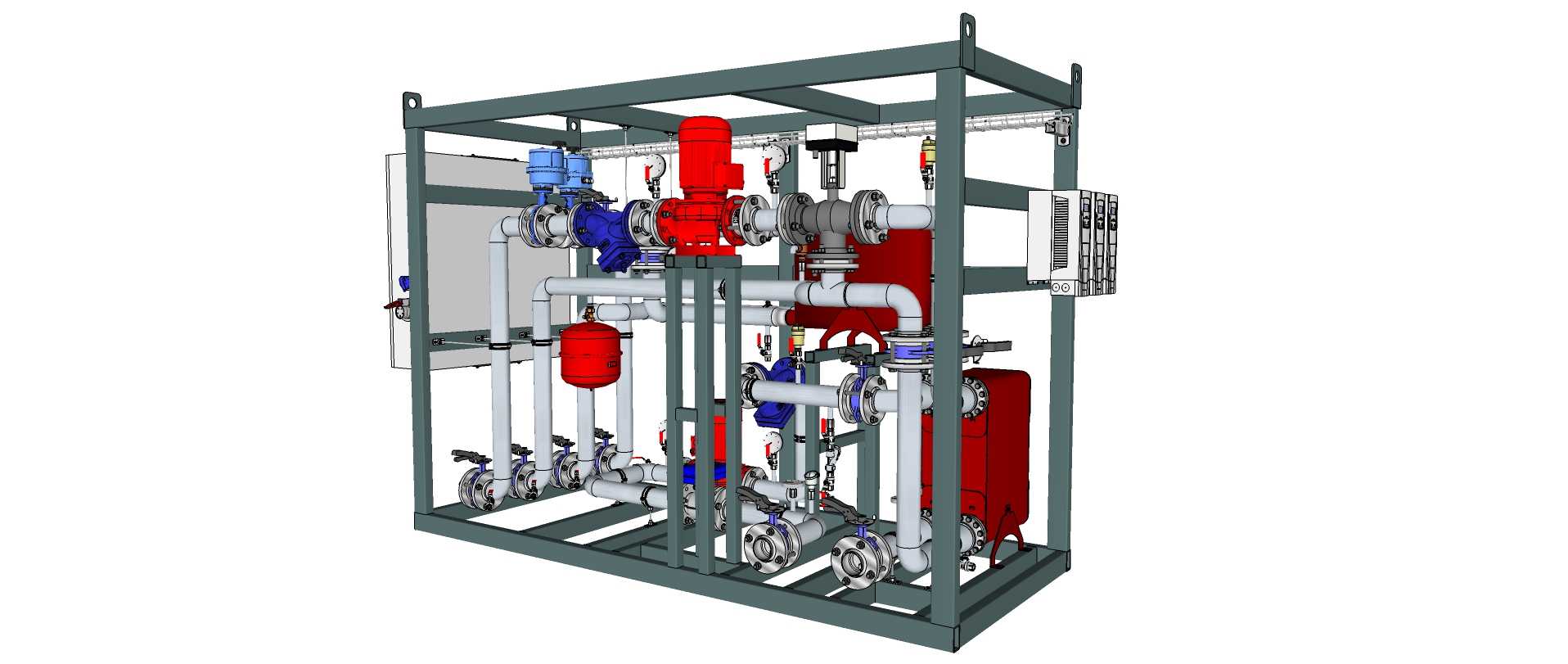

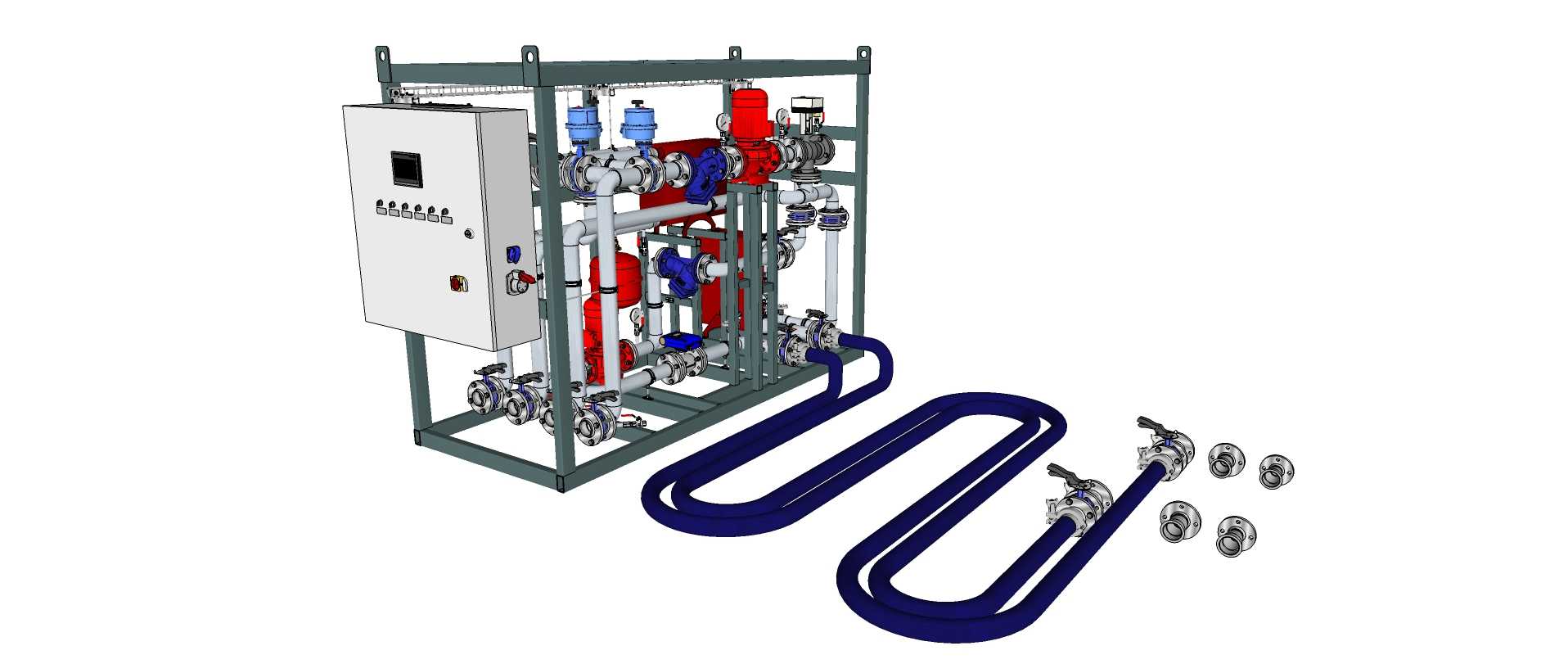

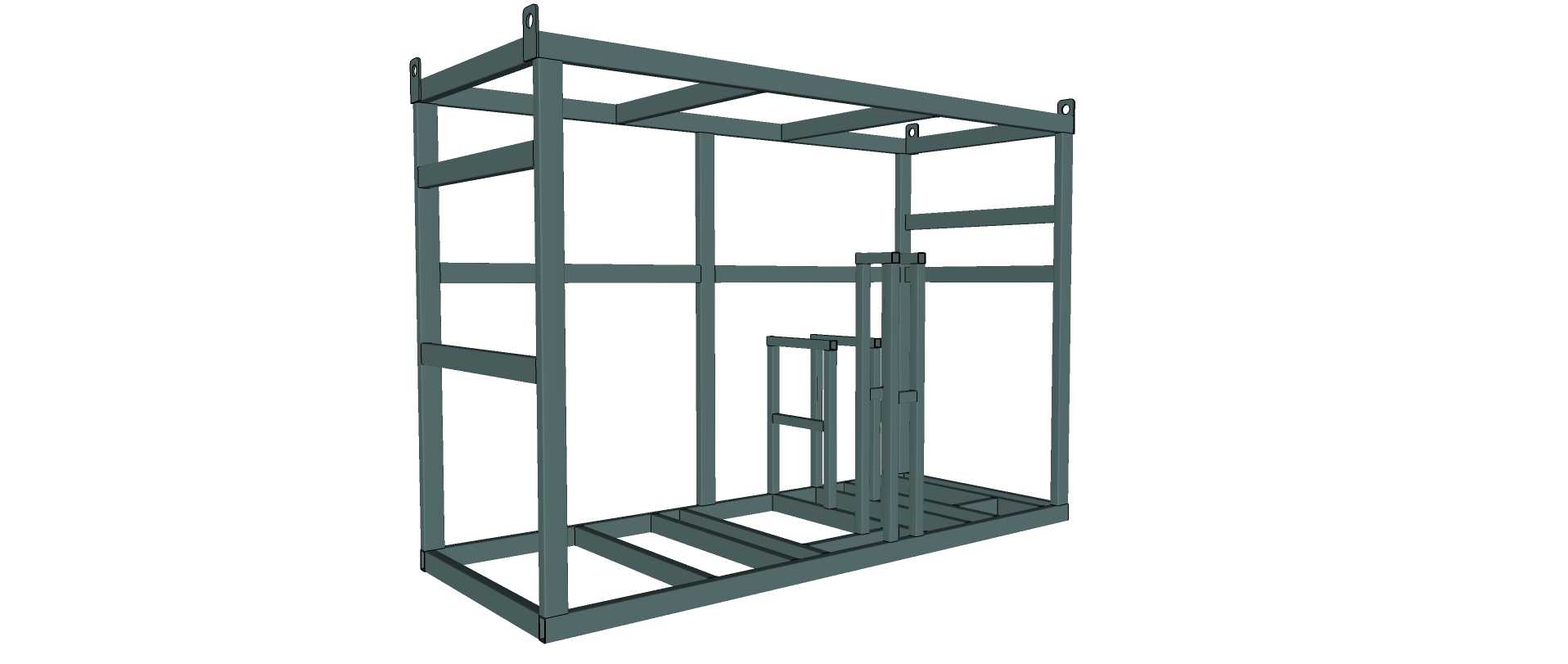

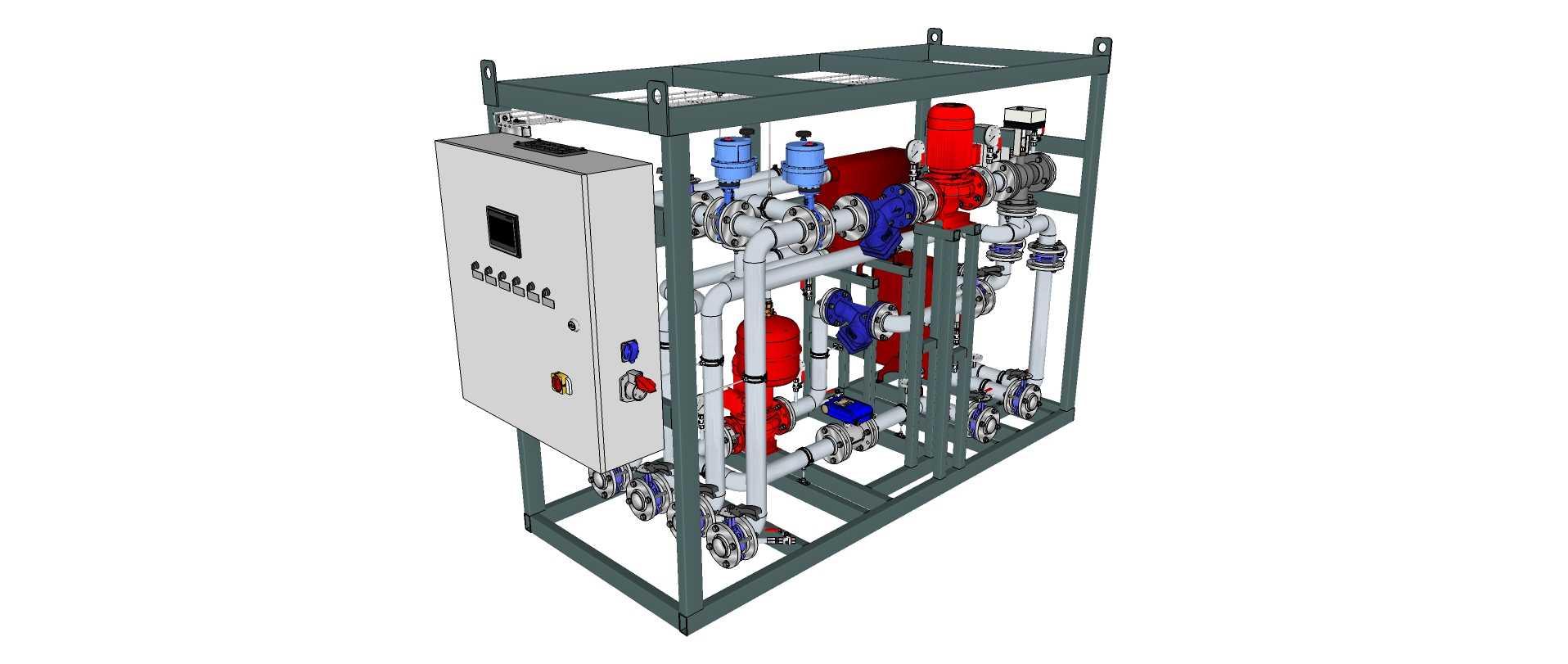

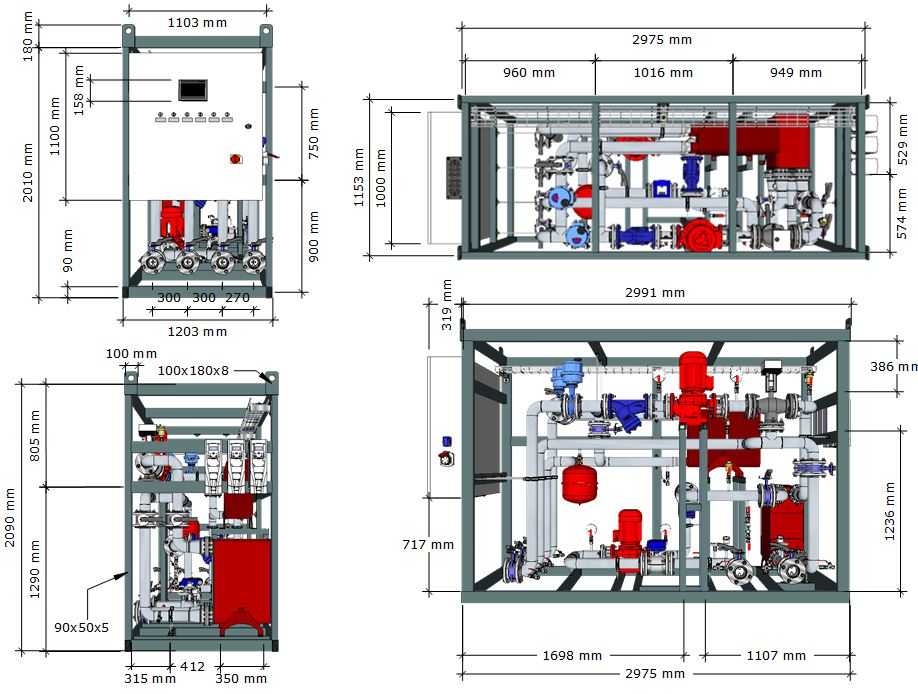

　　这套集成式换热冷却装置，主要面向分布式发电机组的冷却配套场景，解决闭式冷却回路在环境温度升高时的散热冗余不足问题。整套设备采用撬装集成式框架结构，所有管路、阀组、换热单元、泵送单元及电控柜体全部整合在统一的钢制焊接框架内，框架采用标准矩形钢管焊接成型，底部预留叉车转运孔位与地脚安装孔，安装时仅需对接外部冷却介质进出口、供电线路即可完成部署，无需现场进行复杂的管路拼装，大幅缩短现场施工周期。从结构布局来看，电控柜体布置在撬体的侧端操作面，柜体面板预留操作按钮、状态指示灯与显示屏安装位，柜体内部预留PLC控制模块、接触器、热继电器等电气元件的安装空间，可实现整套冷却系统的温度自动监测、泵组启停控制、阀组开度调节与故障报警输出，

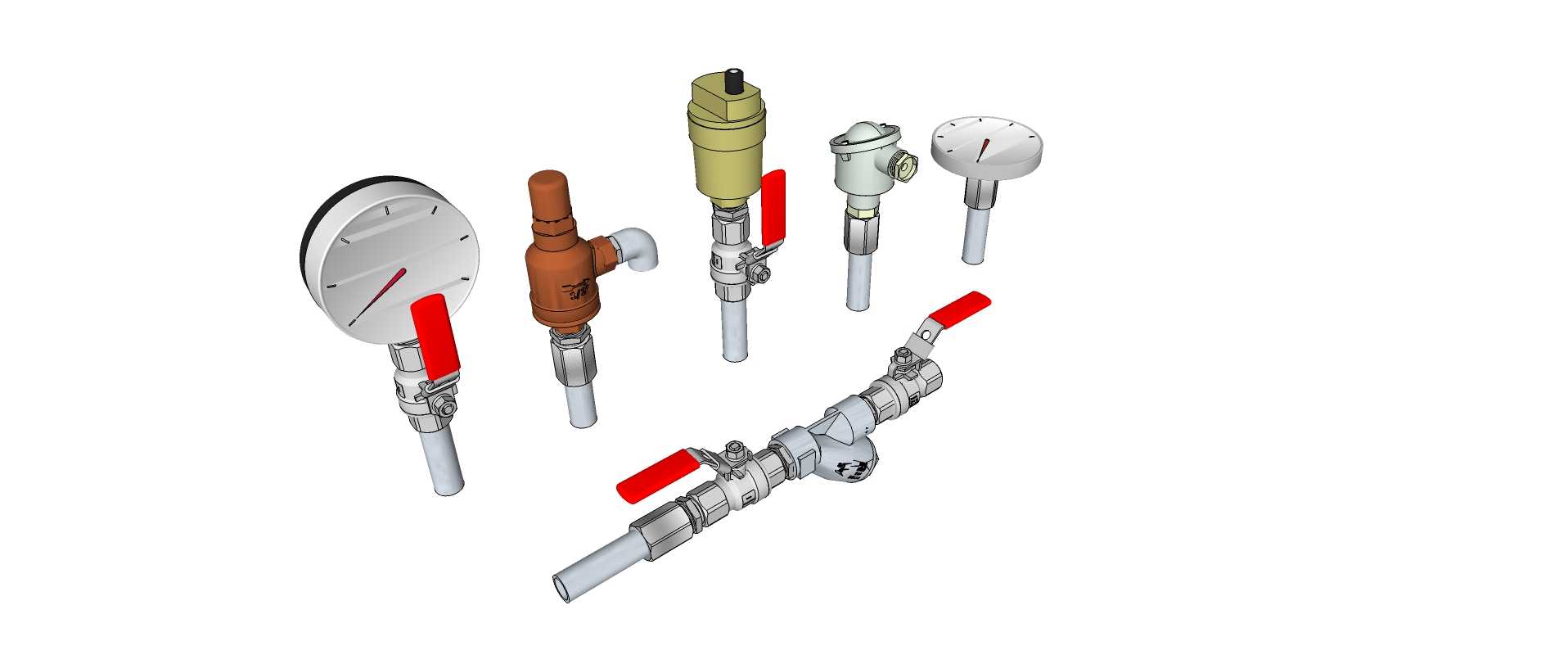

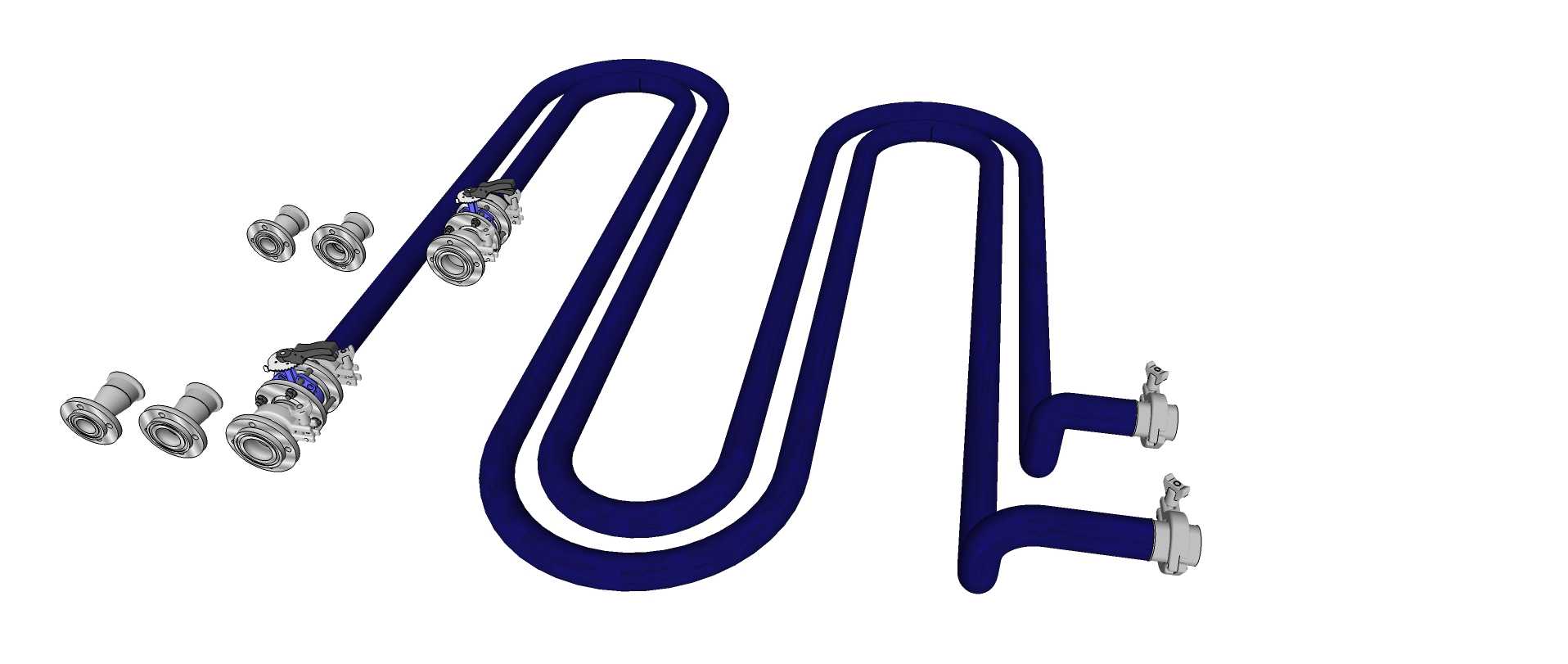

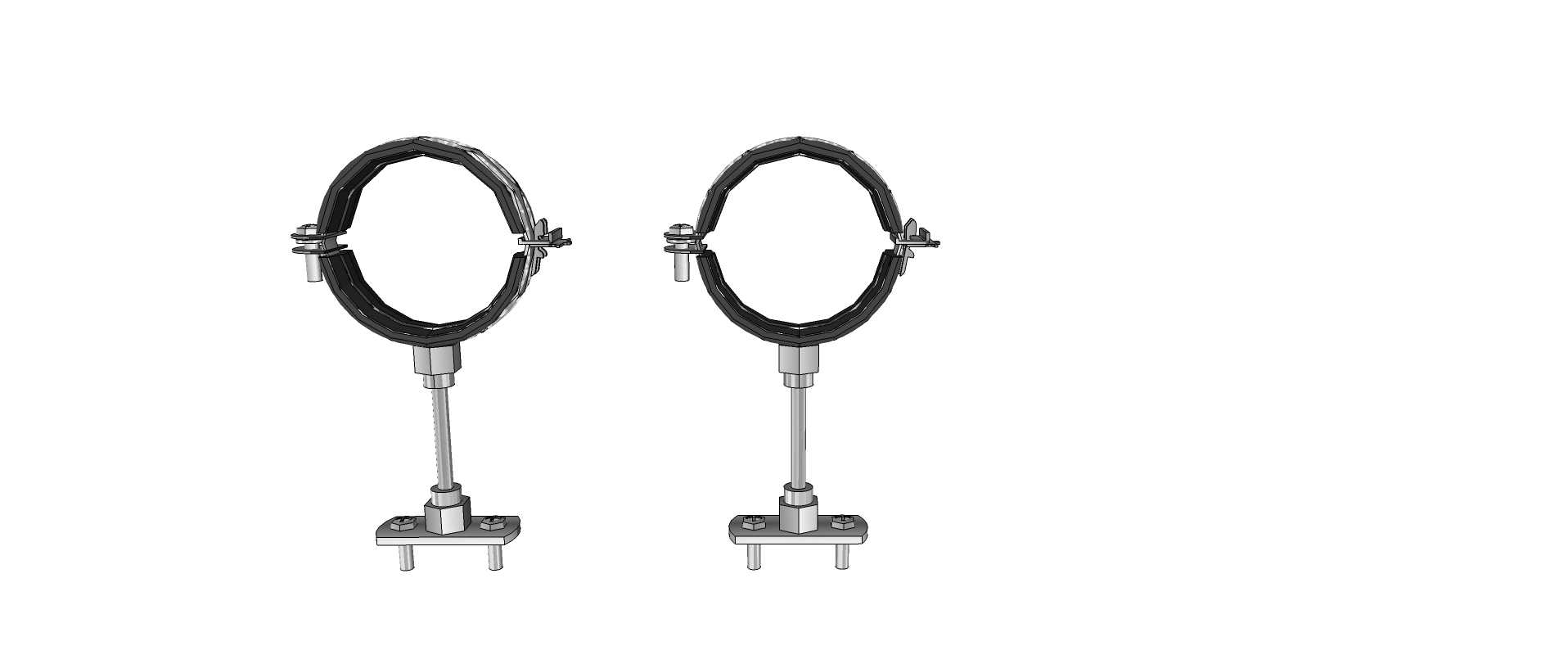

　　无需额外配置独立的电控柜。管路系统采用不锈钢无缝钢管焊接成型，管路走向沿框架立柱与横梁排布，通过管卡与框架固定，避免设备运行过程中管路振动产生的疲劳损伤；管路上配置多组手动球阀、止回阀与过滤装置，手动阀用于设备检修时的介质截断，止回阀防止泵送停止后介质倒流，过滤装置则拦截介质中的固体杂质，避免杂质进入换热芯体造成流道堵塞，影响换热效率。核心换热单元采用双路换热配置，主路采用干式冷却结构，可直接利用环境空气进行介质冷却，当环境温度升高导致主路冷却能力不足，介质温度上升至设定阈值时，副路175千瓦换热单元自动切入运行，通过二次热交换补充冷却能力，将冷却介质温度稳定控制在25摄氏度的设定区间，避免发电机组因冷却不足出现超温停机故障。

　　泵送单元采用一用一备的配置方案，两台同规格离心泵并联布置在撬体下部，单台泵故障时可自动切换至备用泵运行，保障冷却回路的介质循环不间断；泵组进出口配置软连接结构，可吸收泵组运行时产生的振动，避免振动传递至管路与框架产生共振噪音。整套装置的设计充分考虑了日常运维的便利性，所有阀组的操作手柄、过滤装置的排污口、泵组的检修位置全部预留足够的操作空间，无需拆解框架结构即可完成常规的滤芯更换、阀组操作与泵组维护作业；框架顶部设置吊耳结构，满足车间内整体吊装转运的需求，吊装时重心与框架吊点位置匹配，避免吊装过程中出现倾斜磕碰。在流道设计阶段，通过对管路弯头数量、通径变化的优化，尽可能降低管路沿程阻力与局部阻力，减少泵送单元的扬程损耗，

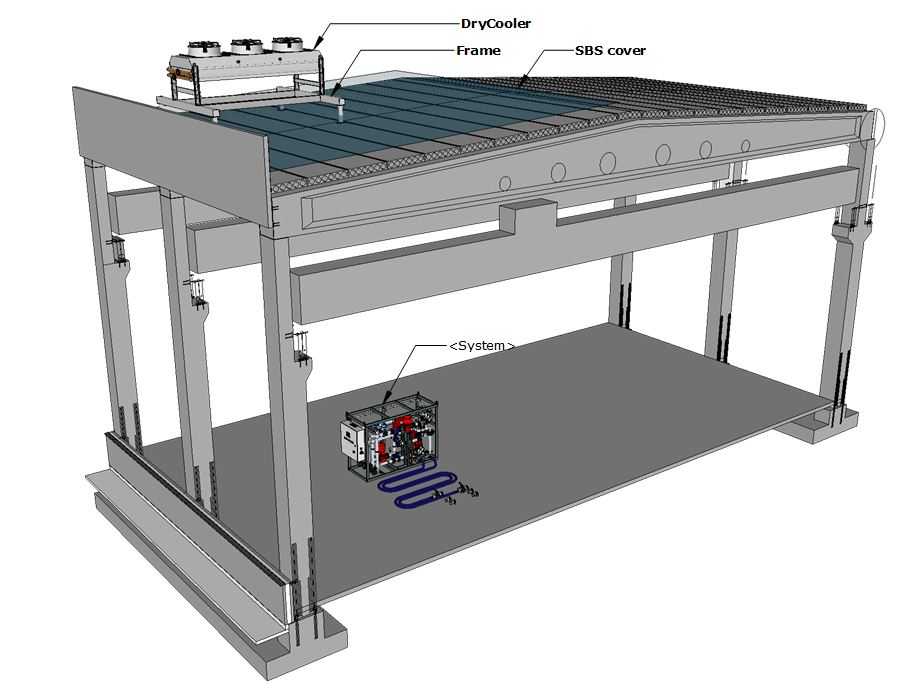

　　提升整套系统的运行能效；换热单元的安装位置预留了足够的空气流通间隙，避免干式冷却单元的进风与出风出现短路，保障风冷换热的效率。整套设备的安装边界严格控制在标准撬装尺寸范围内，可直接装入标准集装箱进行长途运输，也可适配大部分工业厂房的设备安装入口尺寸，无需对建筑入口进行额外改造。
