手动多路换向液压控制阀结构设计

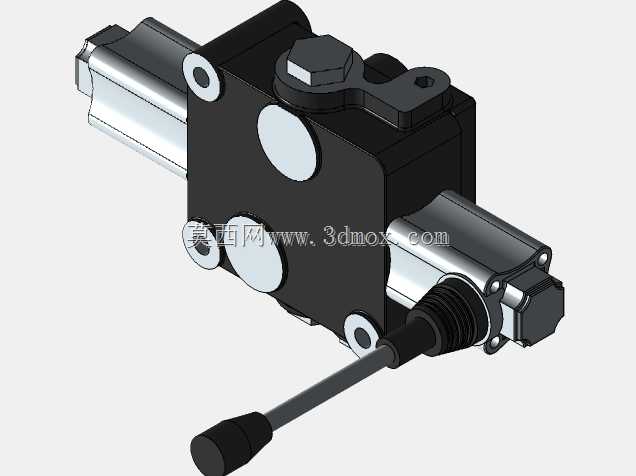

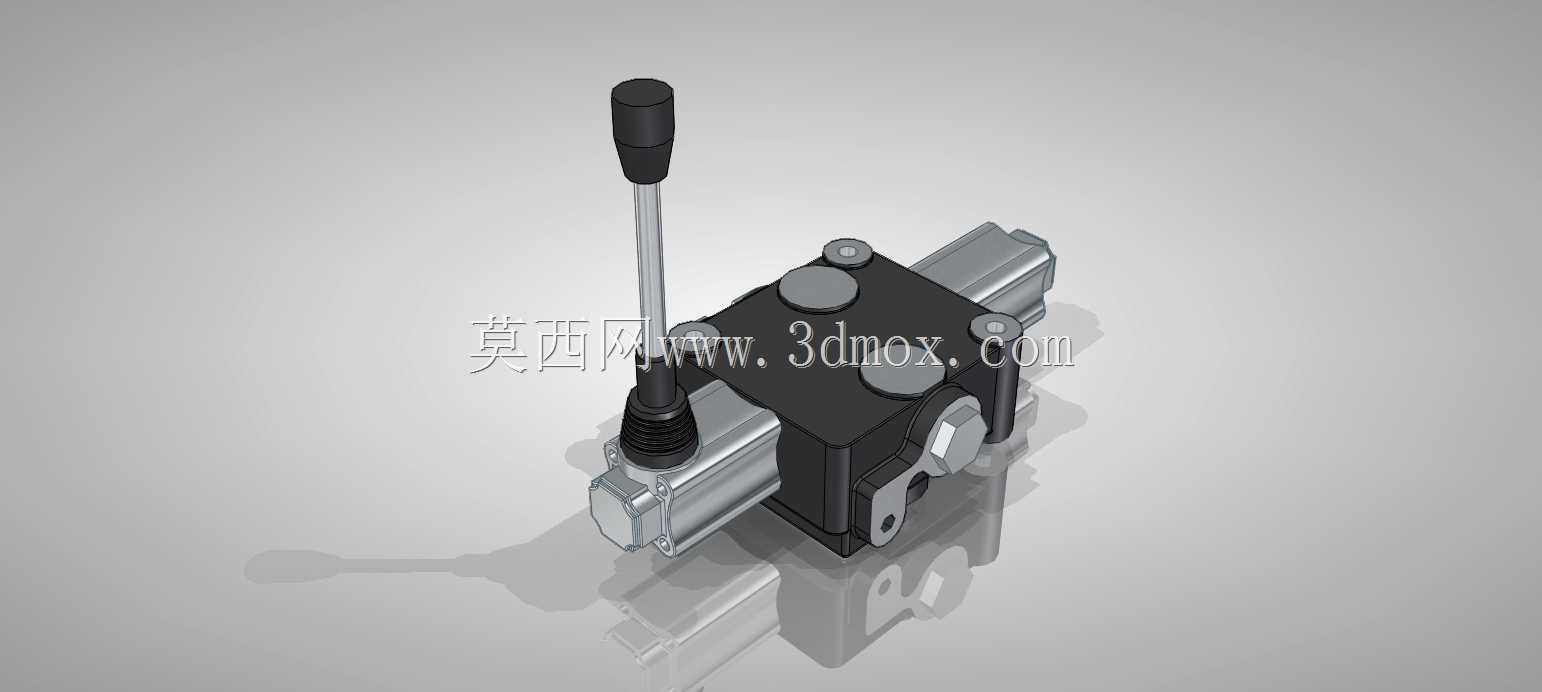

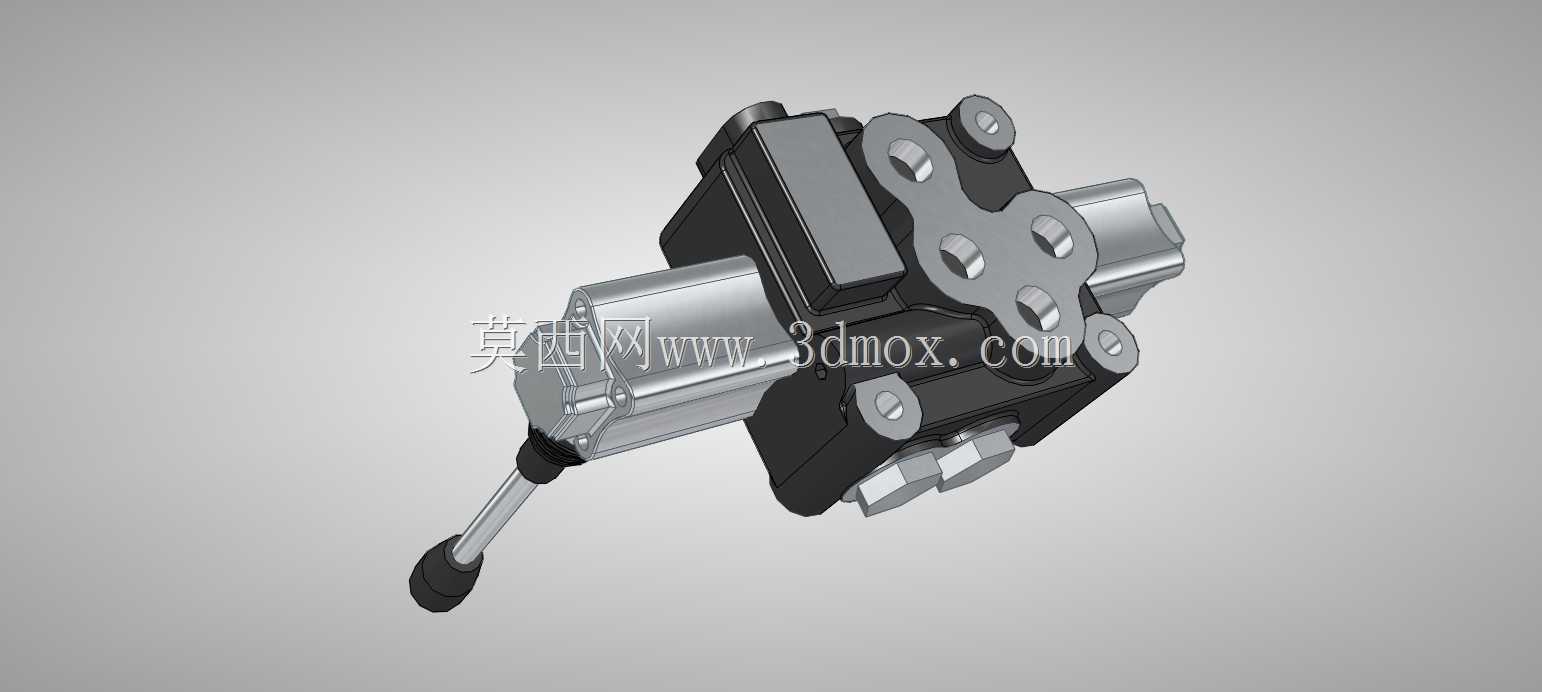

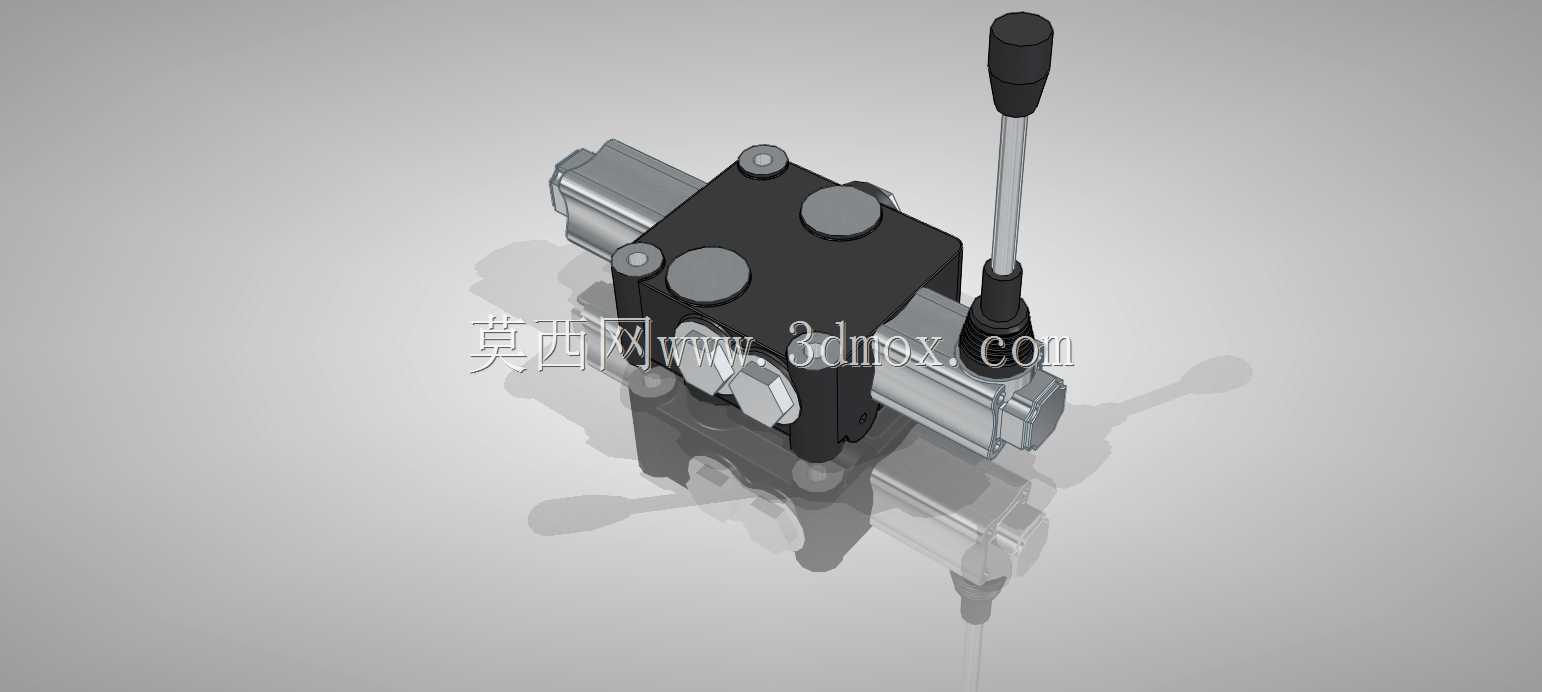

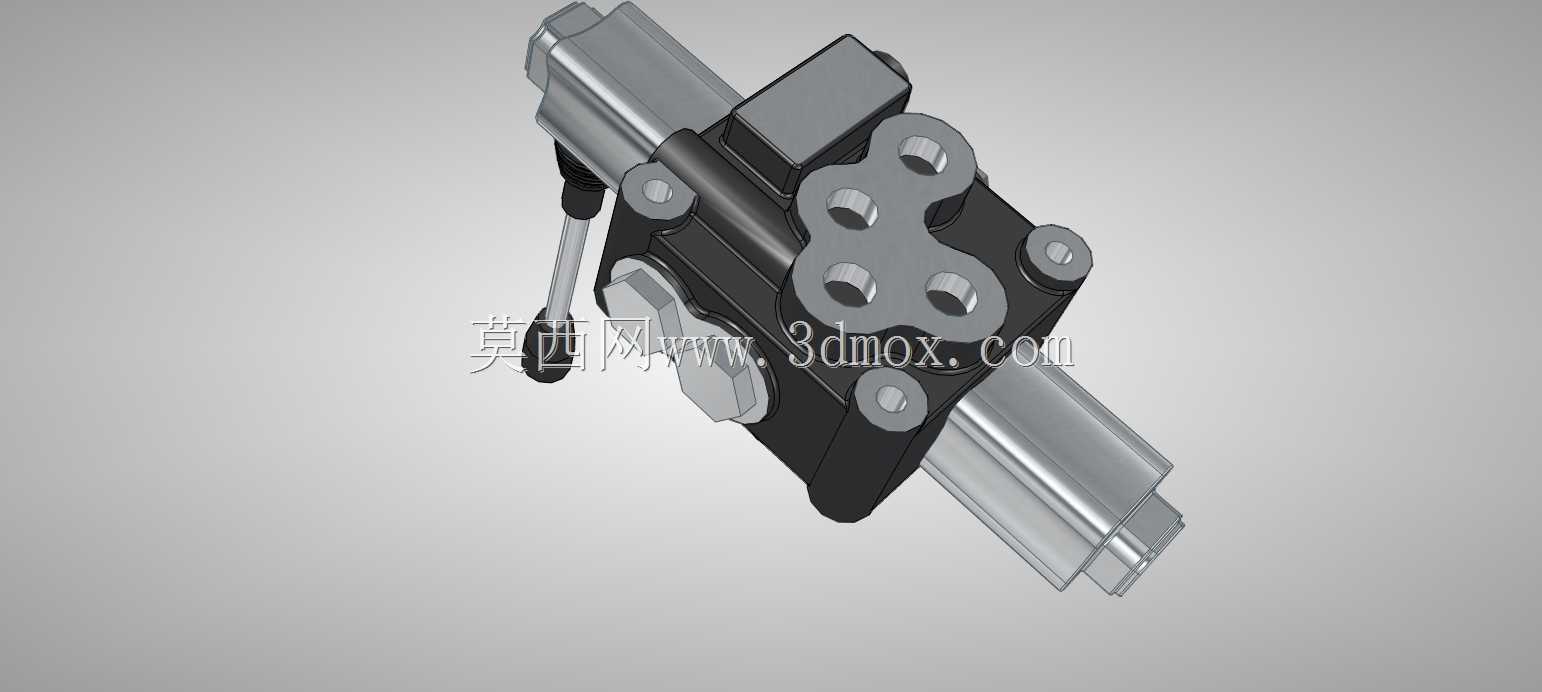

这款手动液压控制阀是液压传动系统中的核心控制元件，主要应用在工程机械、农业装备、小型起重设备、环卫作业车辆以及小型工业液压站的油路控制场景中，能够根据作业需求手动切换压力油的流向，控制对应执行元件的启停、换向与动作速度，是中小型液压系统中实现人工操作干预的关键部件。从实际用途来看，该阀属于多路换向类液压阀，可同时控制两组液压执行机构的动作，比如在小型装载机上可同时控制动臂升降与铲斗翻转，在农用拖拉机的液压悬挂系统中可控制农机具的提升与下降，在手动液压堆高车上可控制货叉的起升与下降，适配没有电控系统、需要人工近距离操作的低压液压作业场景，操作反馈直接，动作可靠性强，不需要额外的电控接线与控制单元，整体结构紧凑，适合在安装空间有限的移动液压设备上布置。从功能特性来看，这款阀采用手动杠杆操纵结构，操纵杆带有防滑握持端头，操作行程清晰，扳动时的阻尼感适中，能够让操作人员清晰感知阀芯的换向位置，避免误操作；阀体采用集成式油路设计，将两组换向阀芯、进油口、回油口以及工作油口整合在同一个阀块内部，减少了外接管路的连接点，降低了油路泄漏的风险，同时阀块上设置的密封端盖与调节螺塞，能够根据使用场景调整阀芯的复位弹簧预紧力，适配不同压力等级的液压系统使用。在设计思路上，这款阀优先考虑了手动操作的便捷性与户外工况的耐用性，操纵杆采用倾斜布置的设计，符合人体工程学的操作角度，操作人员站在设备旁不需要过度抬臂或者弯腰就可以完成换向操作；阀体的安装面采用平整的加工面，预留了标准的安装螺栓孔位，能够直接固定在设备的机架或者液压站的阀组安装板上，不需要额外设计转接支架。从外形尺寸与安装边界来看，这款阀整体结构紧凑，阀体主体为方正的铸钢件结构，两侧的油口采用标准的液压管螺纹接口，外接液压管路时不需要特殊的定制接头，操纵杆的最大摆动角度在前后方向各30度左右，安装时需要在操纵杆的活动范围内预留足够的操作空间，避免与周边的设备结构件发生干涉；阀体底部的安装孔位间距符合通用多路阀的安装尺寸规范，能够直接替换同规格的老式手动换向阀，降低设备的维护替换成本。整体设计兼顾了操作便利性、结构可靠性与安装通用性，能够满足多数中小型手动液压系统的控制需求。
