散装输送机配套液压缸驱动分流闸门结构

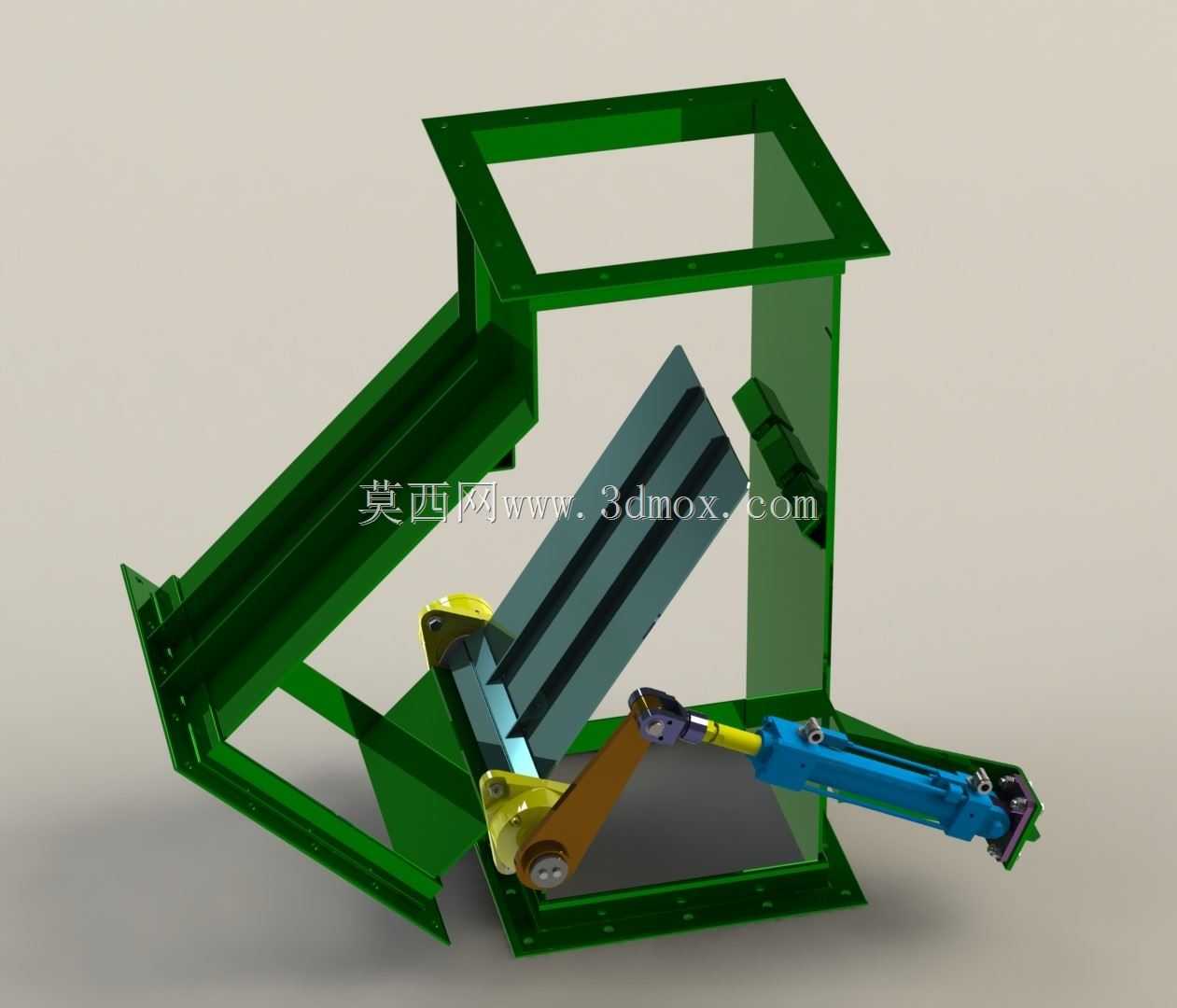

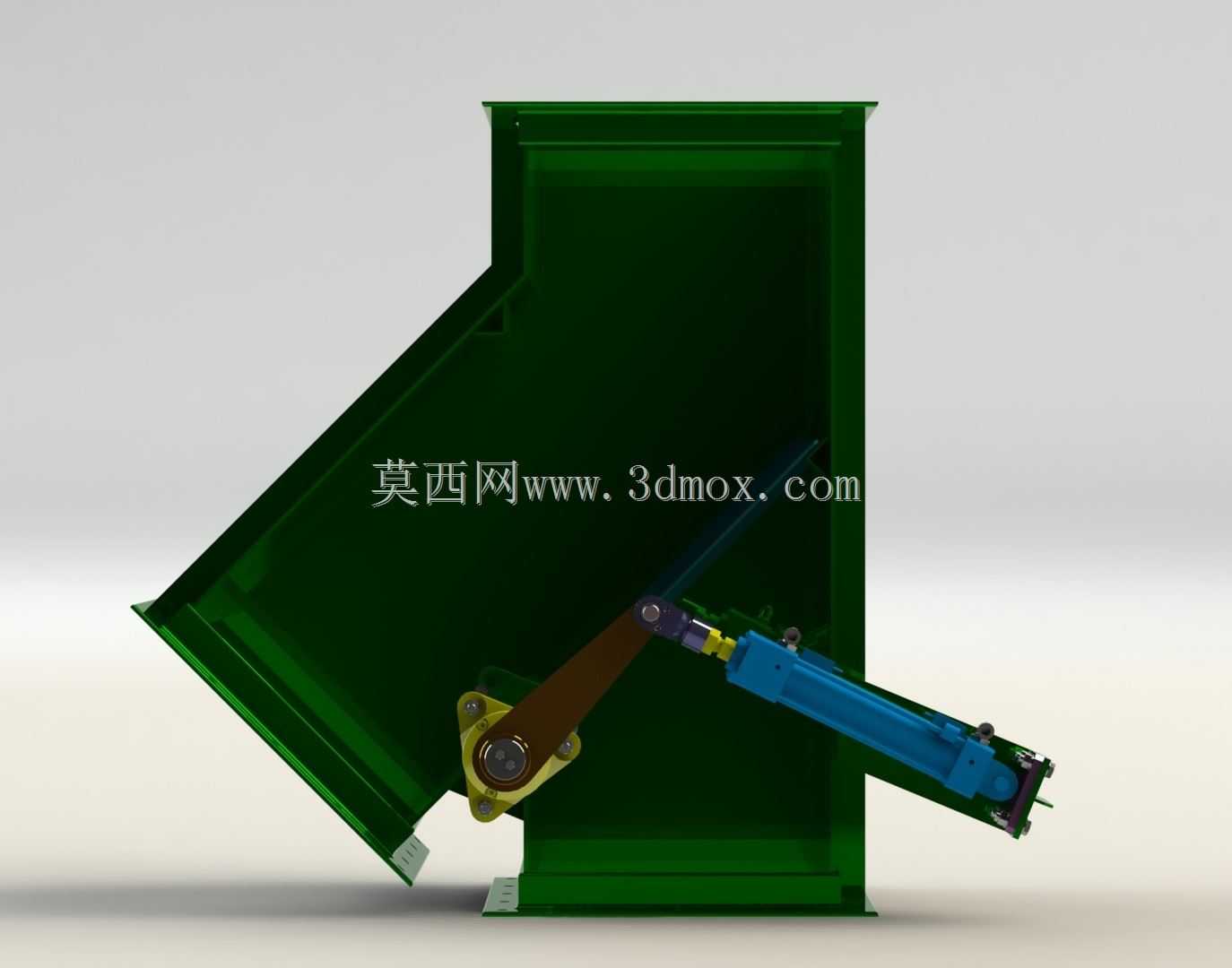

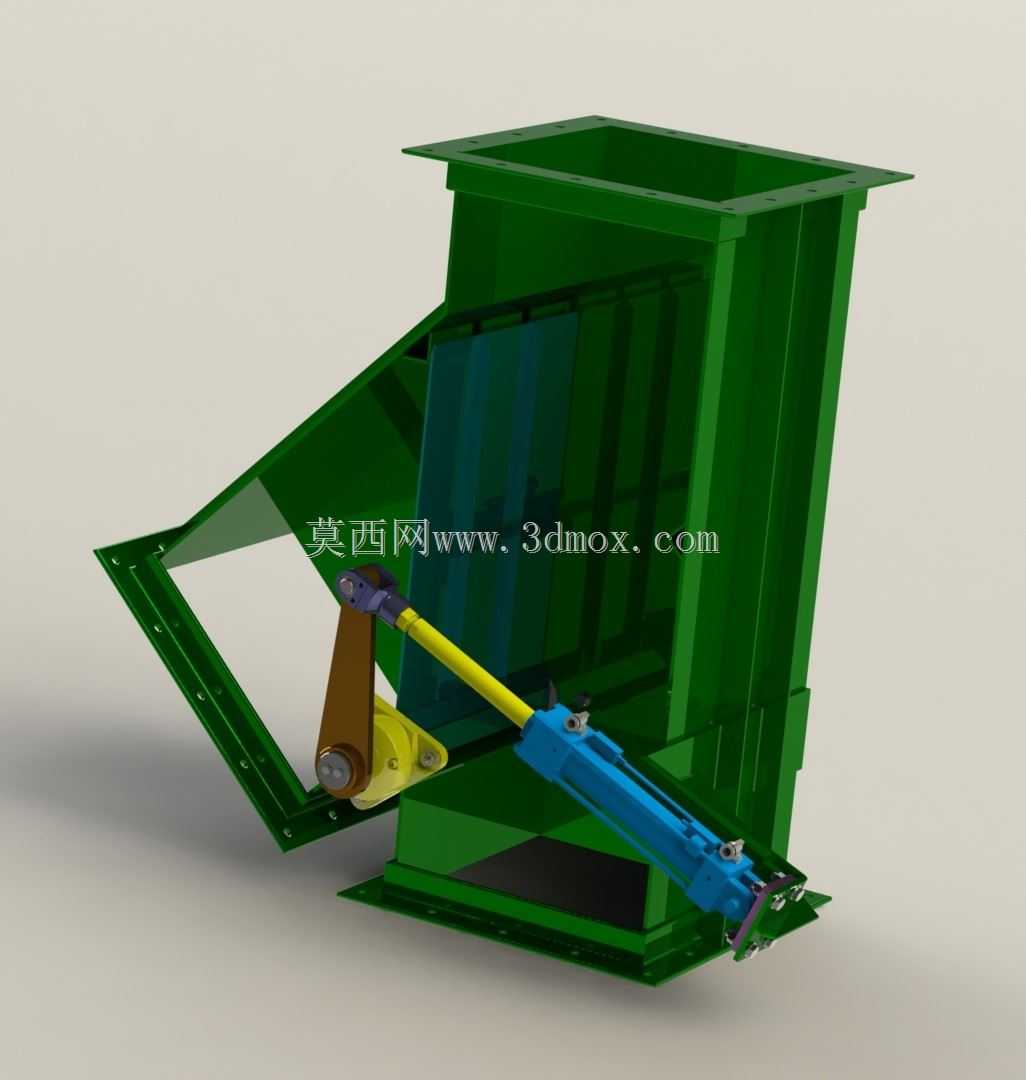

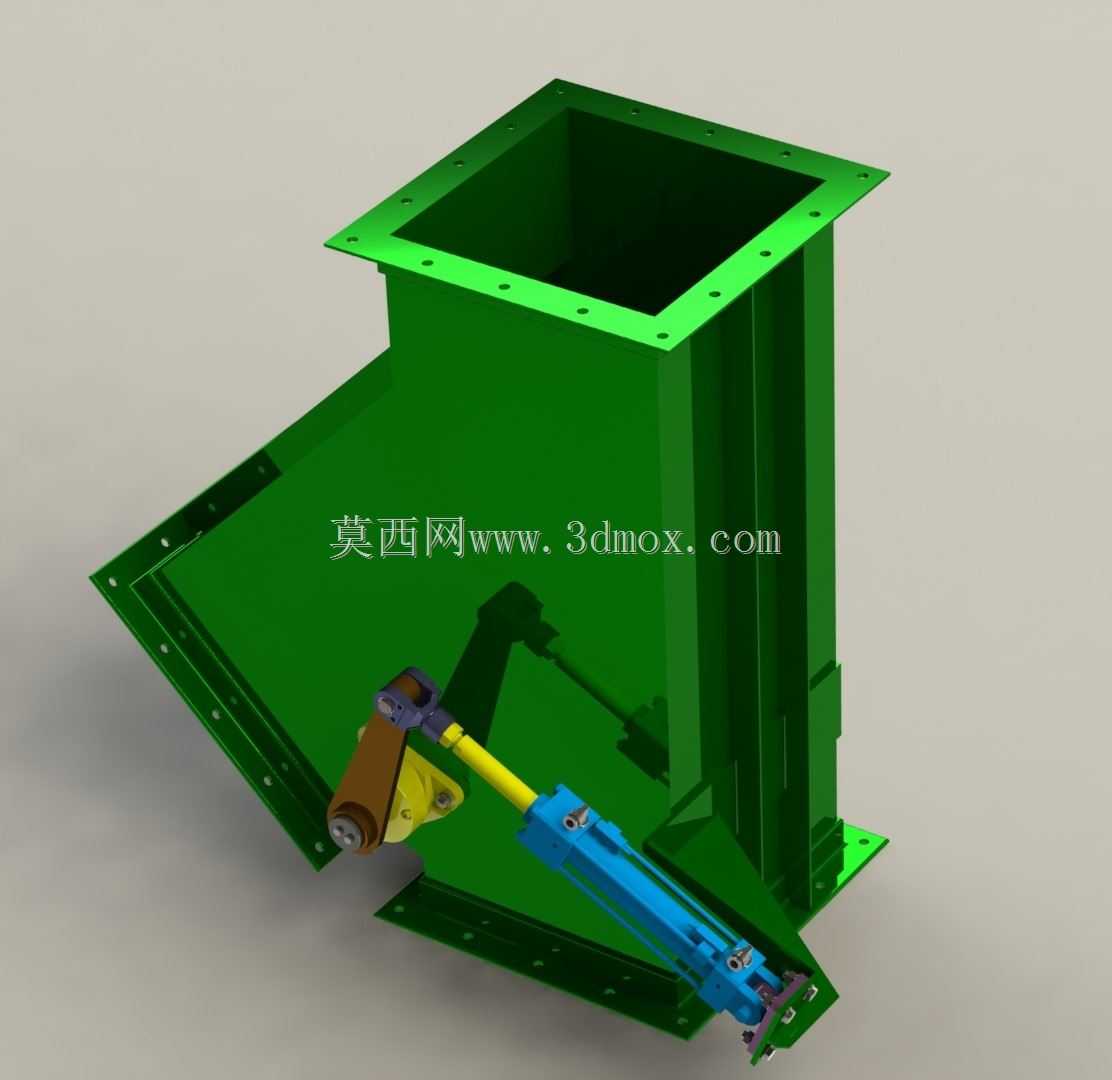

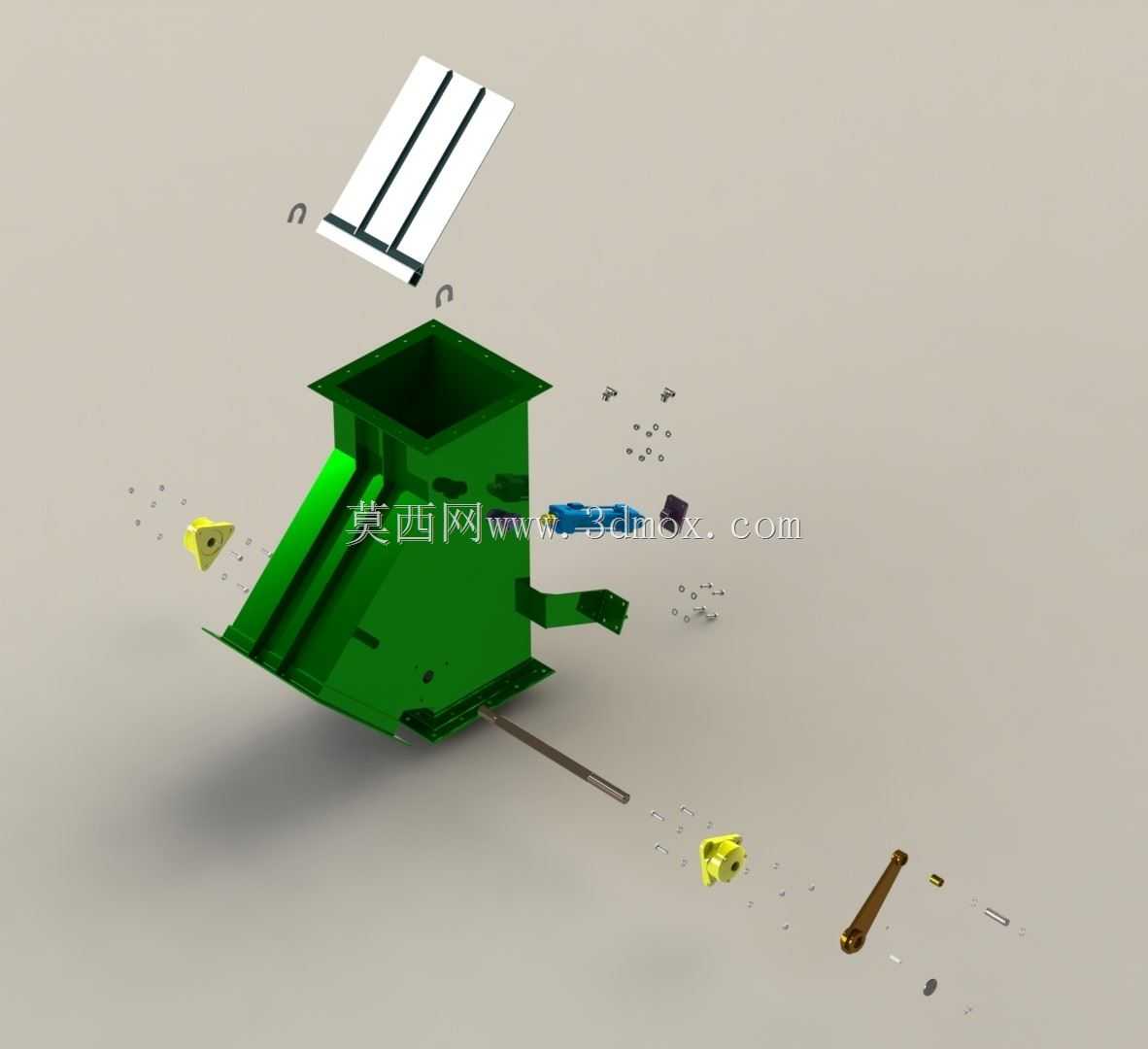

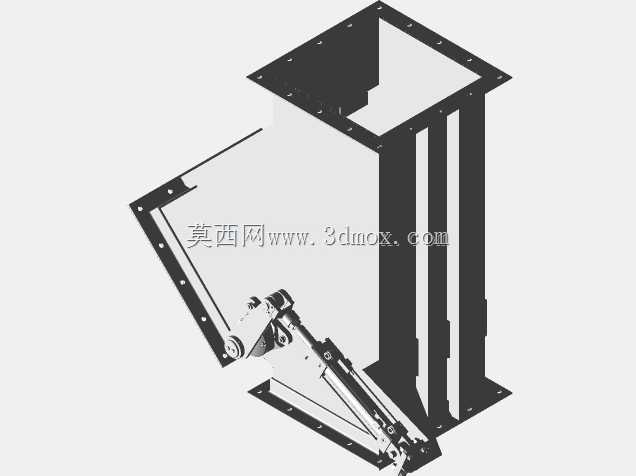

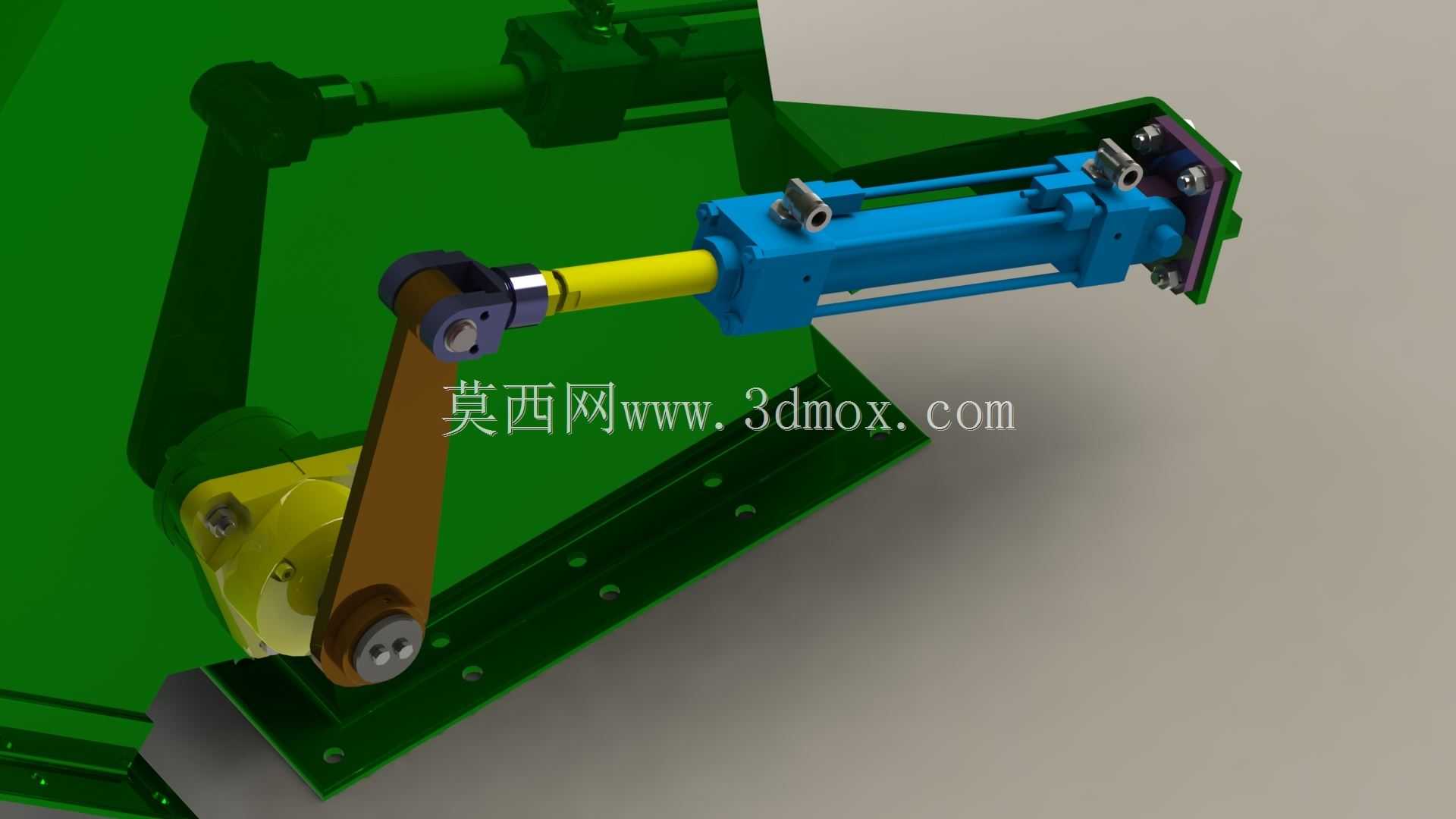

在散状物料输送的工业场景中，物料流的路径切换与流量分配是保障生产流程顺畅、提升物料转运效率的核心环节，这款分流闸门正是为适配散装物料输送系统的分流换向需求设计的专用执行机构，可广泛应用于矿山、粮食加工、建材生产、港口散货转运等需要对颗粒状、粉状散装物料进行路径分配的作业场景，能够在物料连续输送的过程中，根据下游工序的进料需求，灵活切换物料的流向，将输送线上的物料按需导入不同的溜槽或后续输送设备中，避免物料堆积堵料，实现散料输送流程的自动化路径管控。该分流闸门采用液压缸作为核心驱动元件，相比传统的电动推杆或手动闸门结构，液压驱动具备输出推力大、动作平稳、响应速度快、负载适应性强的优势，能够应对散装物料堆积带来的闸门启闭阻力，即使在输送大比重、大粒径散料的工况下，也能可靠完成闸门的启闭与开度调节动作，不会出现卡滞、驱动力不足的问题，同时液压驱动的结构可通过配套的液压阀组实现闸门开度的无级调节，不仅能完成通断式的流道切换，还可根据生产需求调节不同流道的物料分配比例，适配多样化的生产配料需求。在结构设计上，这款分流闸门采用摇臂式传动结构连接液压缸输出端与闸门翻板，液压缸的直线输出动作通过摇臂转化为闸门翻板的摆动动作，传动结构受力均匀，铰接位置均配置了耐磨轴套与润滑结构，能够长期承受散料输送场景下的粉尘、轻微冲击载荷，降低长期运行的磨损损耗，设备的安装框架采用高强度型材焊接成型，整体刚性充足，可直接与输送设备的出料端、溜槽段进行法兰对接安装，无需额外设计复杂的转接支架，降低现场安装的适配难度。设备的溜槽通流尺寸为300mm×300mm，适配主流的中小型散料输送线的出料通径，安装时需预留液压缸的伸缩行程空间与液压管路的排布空间，确保液压缸动作时无结构干涉，同时闸门的密封边缘采用耐磨橡胶衬板，在闸门关闭状态下可有效减少细颗粒物料的撒漏，避免物料泄漏造成的现场污染与物料损耗。整体结构布局紧凑，驱动组件与传动组件均布置在溜槽侧方，不会占用溜槽的通流截面，不会对物料的正常输送造成阻碍，日常维护时仅需定期对铰接点加注润滑脂、检查液压管路的密封状态即可，维护操作简便，能够长期在多粉尘的散料输送工况下稳定运行，为散料输送系统的物料分流换向提供可靠的硬件支撑。
