可调高度钢制三脚起重作业设备结构设计

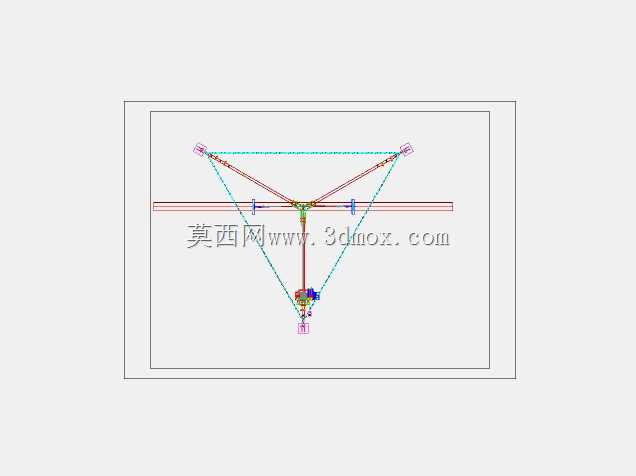

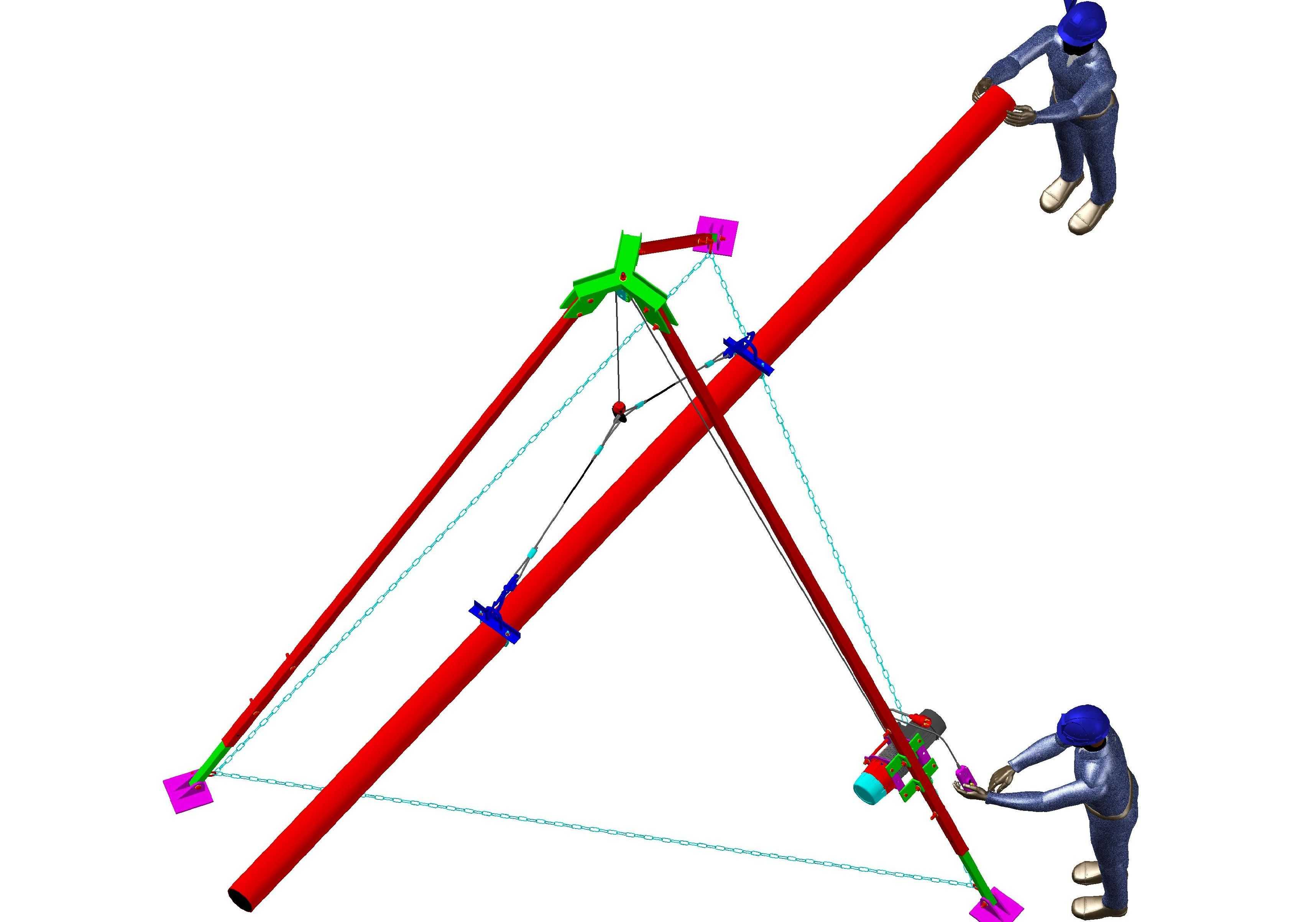

这款三脚起重设备主要面向户外无固定起重设施的零散吊装作业场景，在电力施工、设备维保、小型基建、仓储装卸等领域有着广泛的应用空间，尤其适配地形不平整、大型起重机械无法进场的狭窄作业区域，能够为作业人员提供稳定可靠的临时重物起吊支撑。设备核心用途是配合电动绞车完成最高300kg额定载荷的重物垂直吊运与短距离移位作业，可覆盖小型设备零部件吊装、管材物料提升、检修工器具上下传递等常见作业需求，相比传统单杆吊具具备更优的抗侧倾稳定性，无需额外打设大量地锚即可完成快速架设。从功能特性来看，该设备采用三腿支撑的静定结构设计，三根主支腿采用高强度钢制管材加工而成，支腿上设置多组可调锁紧机构，可根据作业现场的高度需求、地形坡度灵活调整单根支腿的伸出长度，适配不同的作业净高与地面高差，保证顶部吊装铰点始终处于水平稳定状态；支腿底部设置防滑支撑脚垫，可增大与地面的接触摩擦力，避免作业过程中支腿滑移偏移；顶部采用三叉式铰接连接头，将三根支腿聚拢连接同时预留吊点安装位，配套的钢索导向滑轮组可沿支腿方向调整固定位置，引导绞车钢丝绳走向，避免钢丝绳与支腿结构发生摩擦磨损；设备配套的电动绞车挂载于支腿下部位置，通过钢索连接顶部吊点的动滑轮组，可实现重物的平稳起升与下降，绞车操作端设置于支腿侧方，作业人员可站在安全区域完成起吊操作，规避重物坠落的风险区域。在设计思路上，该设备优先兼顾便携性与结构强度，所有支腿均采用分段可拆式结构，拆解后单根部件长度控制在人工可搬运范围内，无需借助运输设备即可完成现场转场；结构受力层面通过有限元仿真优化支腿壁厚与锁紧机构的连接强度，在保证300kg额定载荷下结构应力留有充足安全余量的前提下，尽可能降低设备整体自重；同时在支腿上设置多组缆风绳连接点，当作业现场存在阵风影响或载荷接近额定上限时，可额外加装缆风绳进一步提升结构整体稳定性，应对复杂户外作业环境。从安装边界与外形尺寸来看，该设备完全展开后支腿最大跨距可覆盖直径3米左右的地面区域，支腿最大伸出长度可满足最高6米左右的起吊高度需求，最小收缩状态下可适配2.2米左右的低矮室内作业空间；安装时仅需保证三个支腿落脚点地面具备基本承重能力，无塌陷、空鼓风险即可，单台设备两名作业人员配合即可在15分钟内完成架设与调试，无需复杂的安装工具，作业完成后可快速拆解收纳，占用存储空间小，非常适合流动作业班组随车携带使用。
