40吨级变压器铁心堆垛液压倾斜工作台

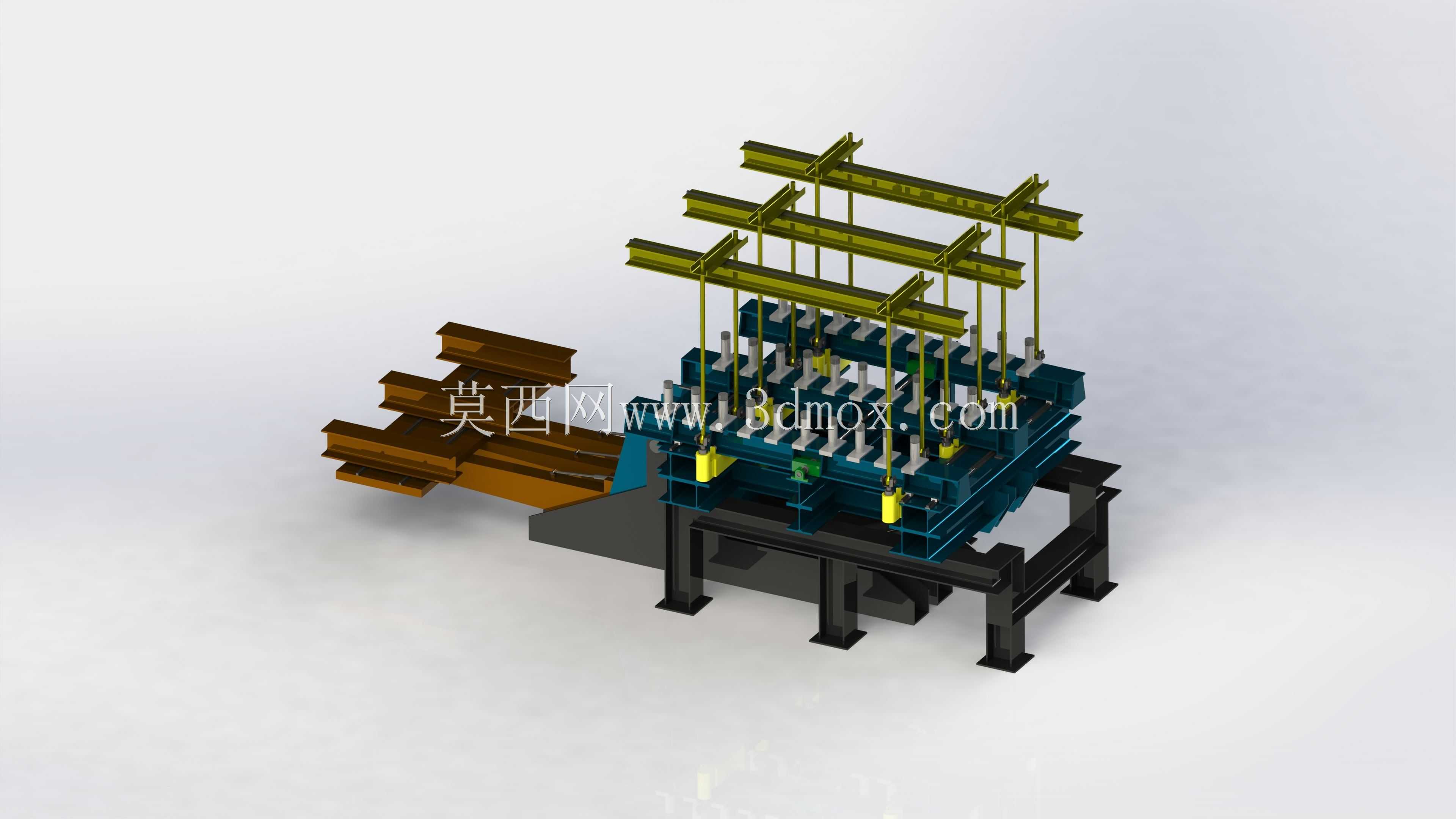

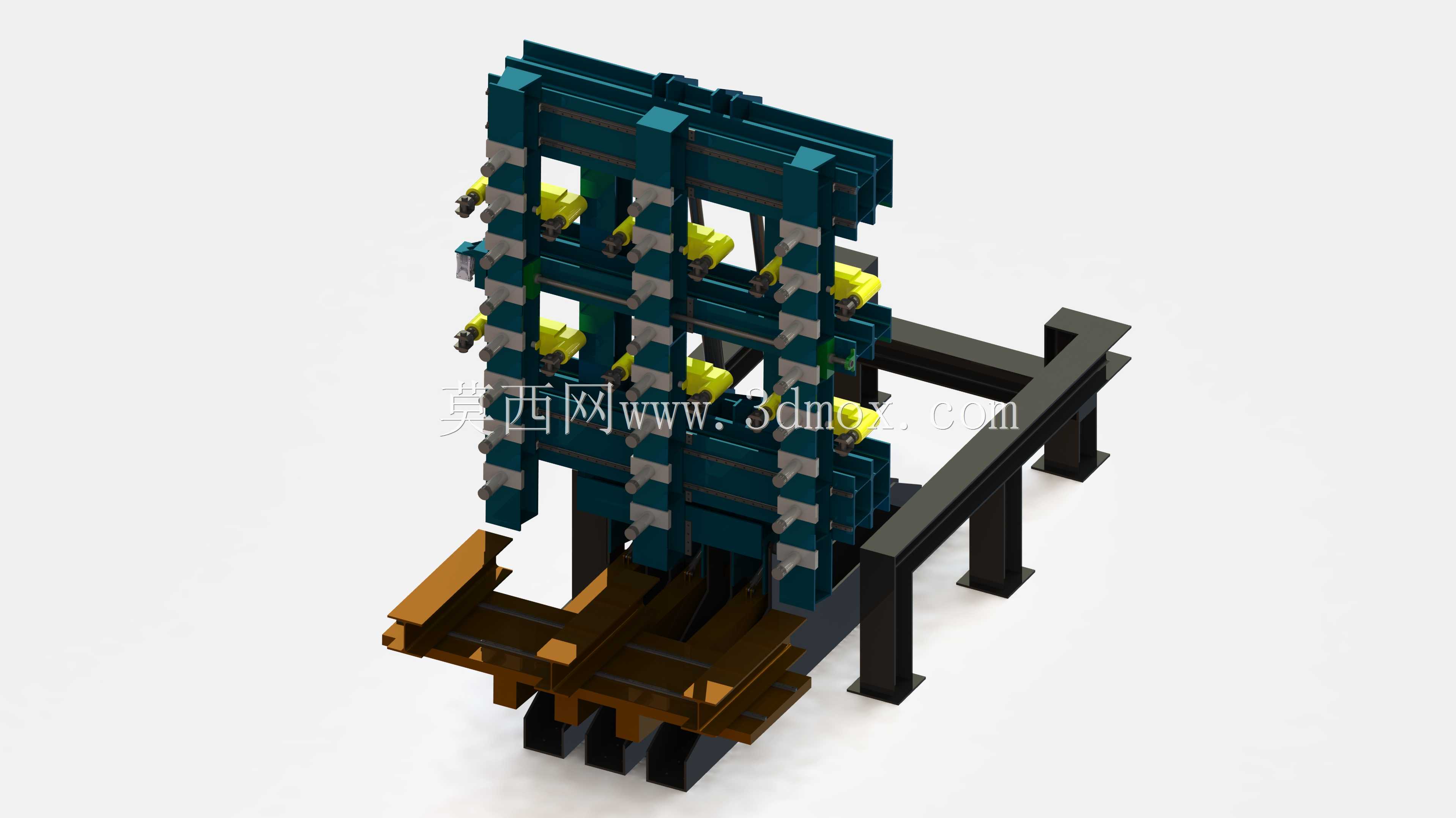

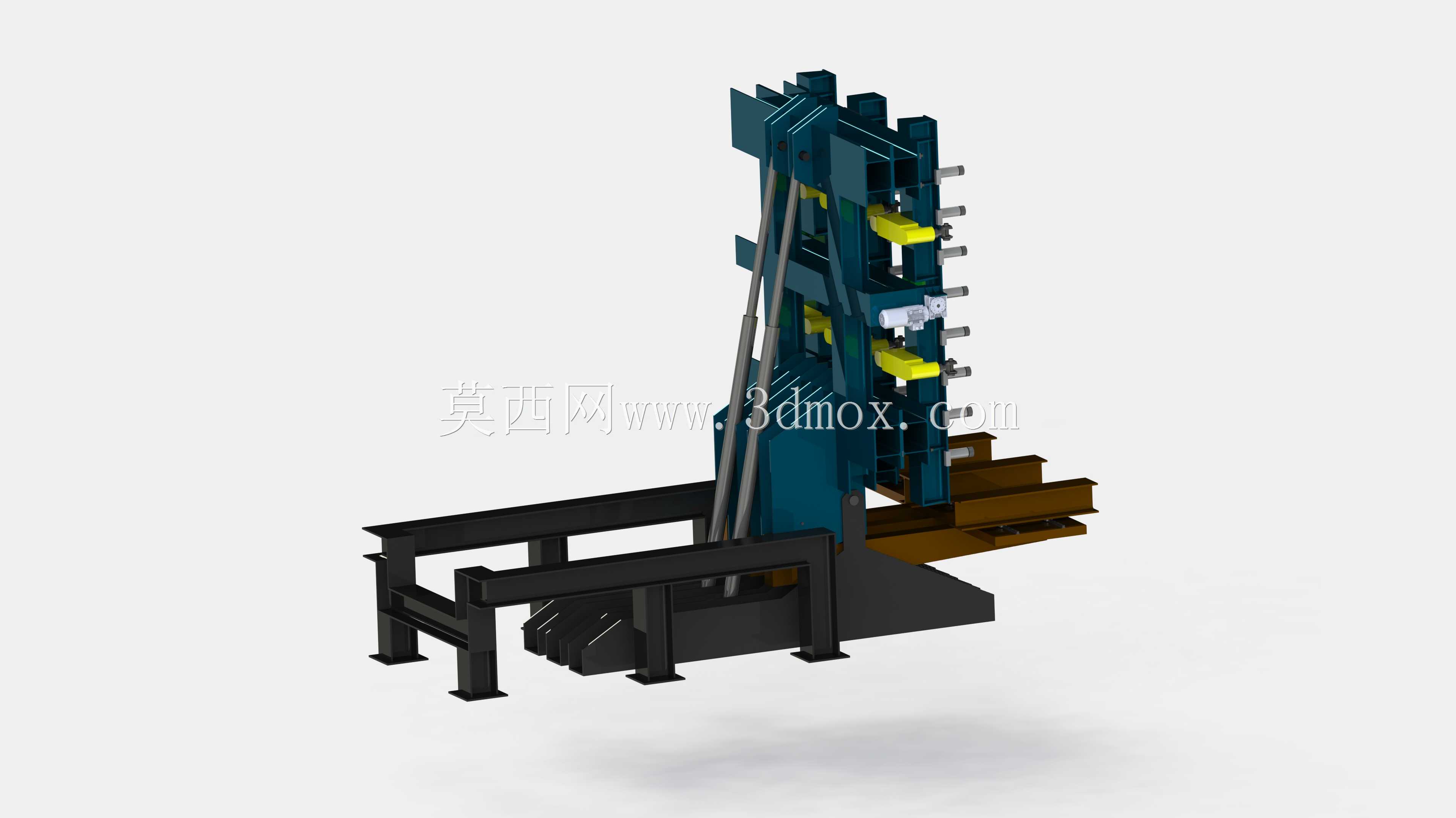

该设备主要应用于大型电力变压器制造环节的铁心叠装作业场景，是变压器铁心生产工序中的核心专用工装，适配40吨级大容量变压器铁心的堆垛、整理与预装配作业，解决大重量铁心叠装过程中定位精度差、叠片偏移调整困难、作业姿态受限的行业痛点。在实际生产场景中，设备承担铁心硅钢片的逐层堆叠定位、叠片齐整度校准、堆叠完成后的铁心姿态倾斜调整功能，可配合车间内起重吊装设备完成硅钢片上料、叠装过程中的位置微调，以及叠装完成后铁心的倾斜转运前置准备，大幅降低大规格铁心叠装过程中的人工操作强度，提升铁心叠片的对齐精度，减少硅钢片叠装错位带来的变压器空载损耗超标问题。从功能特性来看，设备搭载多组定位压紧机构，可沿铁心长度方向布置多点压紧单元，叠装过程中可对已堆叠的硅钢片进行分段压紧固定，避免叠片移位；配套的液压倾斜系统可根据作业需求将工作台面倾斜至指定角度，方便操作人员对铁心侧端面的叠片进行齐整修整，也可适配不同叠装工艺的作业姿态需求，倾斜过程采用多缸同步驱动，保证大负载下台面倾斜平稳无窜动，避免铁心叠片受冲击错位。设备的设计思路围绕大负载铁心叠装的精度与稳定性需求展开，底部采用高强度型钢焊接框架结构，通过有限元仿真校核框架受力变形量，保证满负载下台面的平面度公差满足叠装精度要求；上部的定位横梁采用可调节间距设计，可适配不同规格尺寸的变压器铁心叠装需求，压紧单元采用独立升降结构，可根据叠装进度逐段下压，避免一次性压紧导致的硅钢片边缘损伤；液压系统配置负载保持阀与安全锁止机构，倾斜作业过程中若出现压力异常可自动锁止台面，保障作业安全。在安装与尺寸边界方面，设备需安装在平整硬化的车间地面上，底部框架预设地脚螺栓安装孔，安装时需保证台面初始水平度误差不超过每米0.1毫米，避免叠装过程中硅钢片因台面倾斜出现滑移；设备整体宽度适配常规大容量变压器铁心的叠片宽度，长度方向可通过调整上部横梁位置覆盖不同容量等级的铁心尺寸，上部吊装横梁的起吊高度预留足够的硅钢片堆叠空间，周边需预留不小于1.5米的操作与维护通道，方便操作人员进行叠片整理、设备调试与日常维护作业，设备进料端预留对接工位，可配合硅钢片输送装置完成自动上料对接，适配不同自动化程度的变压器生产产线布局。
