精密弹簧分规绘图测量工具结构设计

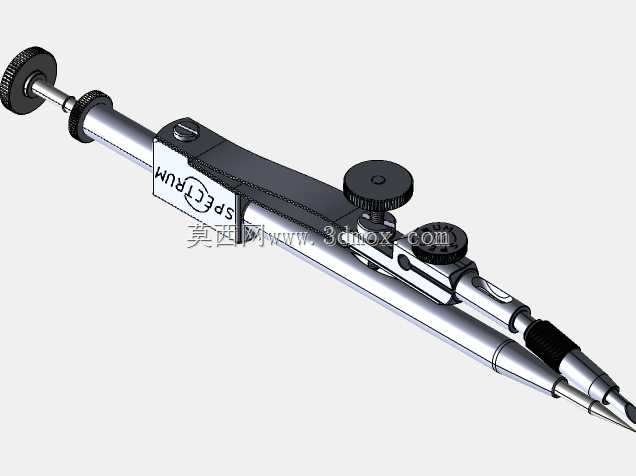

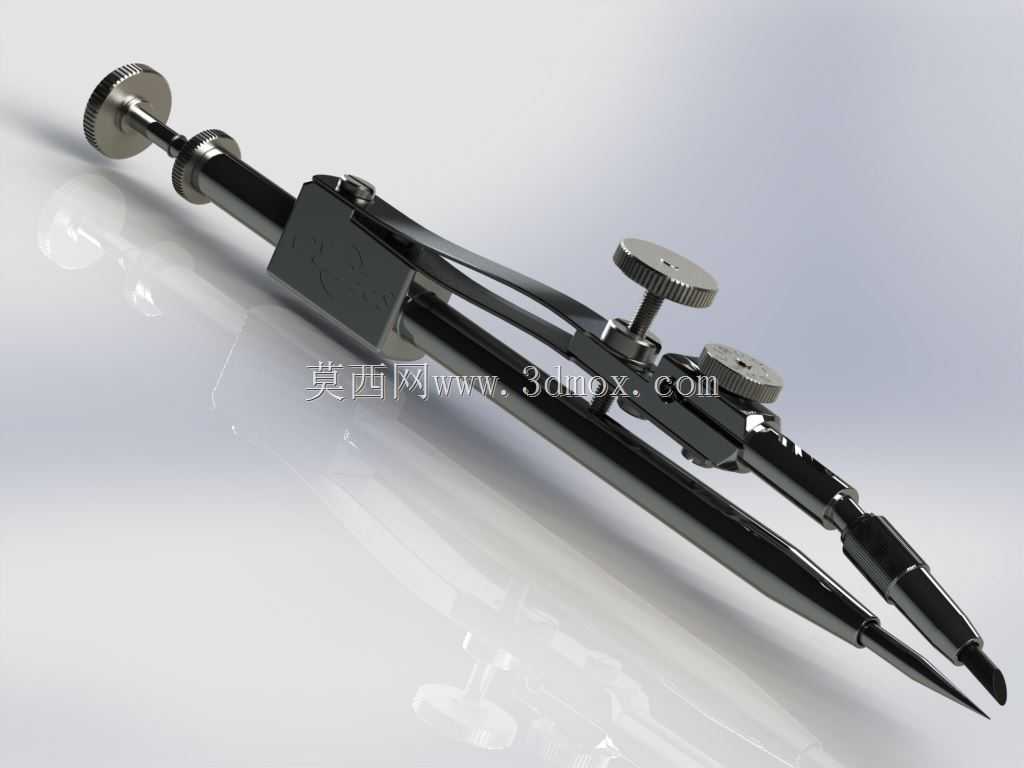

这款弹簧弓罗盘也就是机械制图与精密加工场景中常用的弹簧分规，是工程绘图、钳工划线、精密测量作业里不可或缺的基础手工工具，广泛应用在机械加工车间的划线工序、工程设计的手工制图环节、皮具与纸品的精准裁切定位、模型制作的等距标记等多个场景，是一线技工、设计人员日常作业中使用频率极高的辅助工具。从实际用途来看，它主要承担两类核心功能，一是在工程图纸上精准量取线段长度、等分线段或圆弧，辅助绘图人员完成精准的几何作图；二是在金属、板材等加工工件表面划出等距标记、定位圆心，为后续的钻孔、裁切、折弯等加工工序提供精准的位置参考，相比普通无弹簧结构的分规，它的调节锁定能力更强，作业过程中不会因为手部施力变化导致两脚开度偏移，能有效降低反复校准的时间成本，提升作业精度。从功能特性来看，这款分规采用顶部弹簧配合中部微调旋钮的结构设计，顶部的压力弹簧可以持续为两个规脚提供向内的收拢预紧力，中部的微调螺杆与锁紧螺母可以实现规脚开度的微米级调节，当需要设定固定的开度尺寸时，拧紧锁紧螺母就能完全固定两个规脚的相对位置，哪怕长时间反复在工件或图纸上扎点标记，开度也不会发生位移；规脚的尖端采用高硬度合金钢材质打磨而成，针尖锋利且耐磨，长期使用也不容易出现钝头、弯折的问题，能保证扎点位置清晰精准，不会因为针尖打滑出现定位偏差；针脚位置还配套了可替换的针座结构，当针尖磨损后可以快速更换备件，延长工具整体的使用寿命。从设计思路来看，这款分规整体采用细长杆式的对称结构，重心落在两个规脚的中轴线上，单手握持时可以用拇指和食指轻松捏持中部的调节座，中指配合扶住规脚就能完成开度调节与扎点动作，操作手感流畅顺手；顶部的按压帽采用滚花防滑设计，按压施力时不会打滑，方便快速开合规脚；中部的微调旋钮同样做了滚花处理，哪怕手上沾有少量切削液、绘图墨水，也能轻松转动调节开度，不会出现打滑拧不动的情况。从外形尺寸与安装边界来看，这款分规整体长度适配成人手掌的握持尺寸，常规开度范围可以覆盖日常制图与划线作业中0到150毫米的量取需求，规脚收拢时整体直径不超过20毫米，收纳时可以直接放入绘图工具盒、钳工工具袋的专用插槽中，不需要额外预留过大的收纳空间；它没有额外的外接安装需求，属于手持便携式工具，作业时只需要保证操作平面平整稳固，就能完成高精度的量取与划线作业，不需要搭配其他辅助固定装置，适配多种不同的作业台面环境。
