框架式遥控水下航行探测设备结构

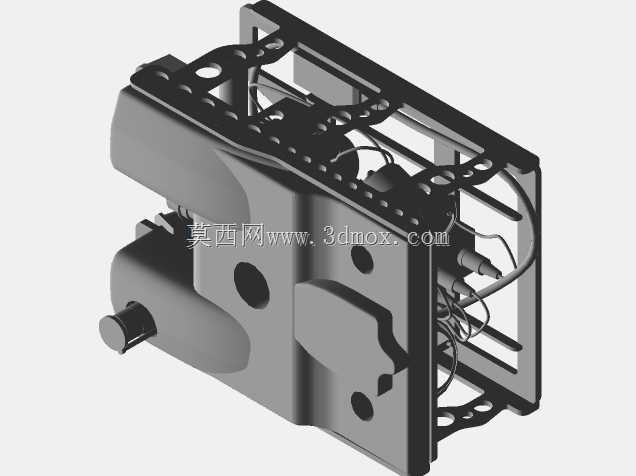

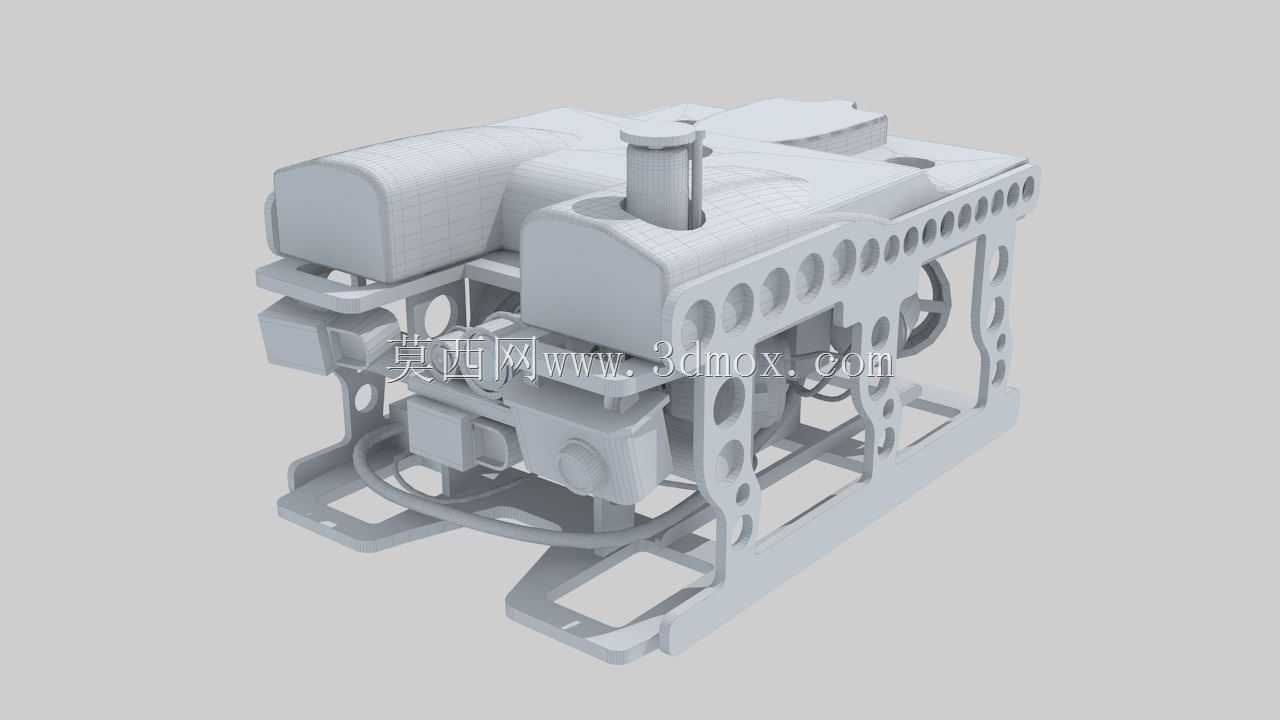

这款遥控水下航行设备主要面向近海水下探查、内陆水域运维、水下结构检测等场景设计，可替代人工完成高危水下环境的探查、观测、轻量作业辅助任务，适配水产养殖区巡检、坝体水下结构排查、水下管线巡查、近岸搜救探查等多类民用及工业水下作业需求，无需人员下水即可完成远距离操控作业，大幅降低水下作业的安全风险与人力成本。设备整体采用开放式镂空框架承载结构，框架周身开设多组等距排布的减重孔，在保证整体结构刚性的前提下尽可能压缩自身重量，同时镂空结构可有效降低水下航行时的水流阻力，减少紊流对设备航行姿态的干扰，框架上下预留多组标准化安装孔位，可根据不同作业需求快速搭载水下摄像头、照明模组、水质检测传感器、小型机械抓取臂等拓展配件，无需改动主体框架即可完成功能拓展。设备上部设置模块化浮力承载舱，浮力舱采用对称式布局设计，可保证设备在水中的重心与浮心处于同一垂直线上，航行时姿态平稳不易发生侧翻，浮力舱中部预留垂直安装位，可搭载通讯天线或水下定位模组，保障水面操控端与水下设备的信号传输稳定。设备下部为动力与电控组件安装区，动力组件采用对称式布局安装在框架两侧，可通过差速控制实现设备的前进、后退、转向、悬停等多姿态动作，电控组件全部做密封防水处理，线路沿框架内侧的走线槽规整排布，避免航行过程中线路被水中杂物剐蹭损坏。设备整体外形紧凑，框架边角全部做圆弧过渡处理，可减少航行时的水流剐蹭阻力，同时避免尖锐边角在水下作业时刮擦损坏被检测对象或缠绕水中杂物，整体安装边界规整，可适配多数中小型水下作业投放装置的搭载尺寸要求，无需额外定制投放适配结构即可完成布放。设计过程中重点考量了水下作业的维护便捷性，框架采用快拆式连接结构，无需专用工具即可快速拆开完成内部组件的检修更换，浮力舱与框架采用卡扣式连接，可根据不同水域的浮力需求快速调整浮力块配置，适配淡水、海水等不同密度水域的作业需求，设备整体结构预留充足的配重安装位，可根据搭载配件的重量调整配重块位置，保证不同搭载配置下设备都能保持平稳的水下航行姿态。
