工业起重用液压绞杀卷扬牵引装置

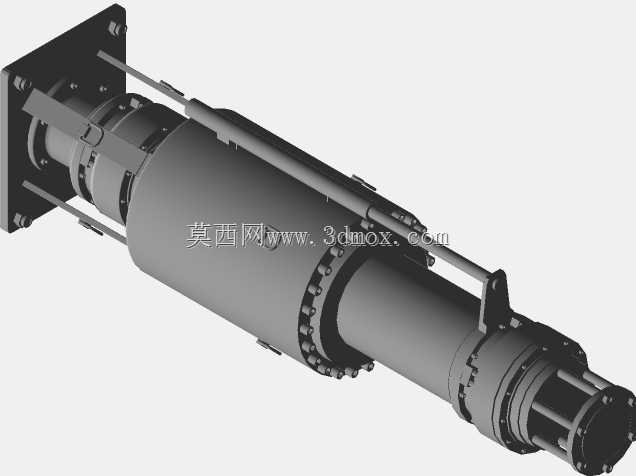

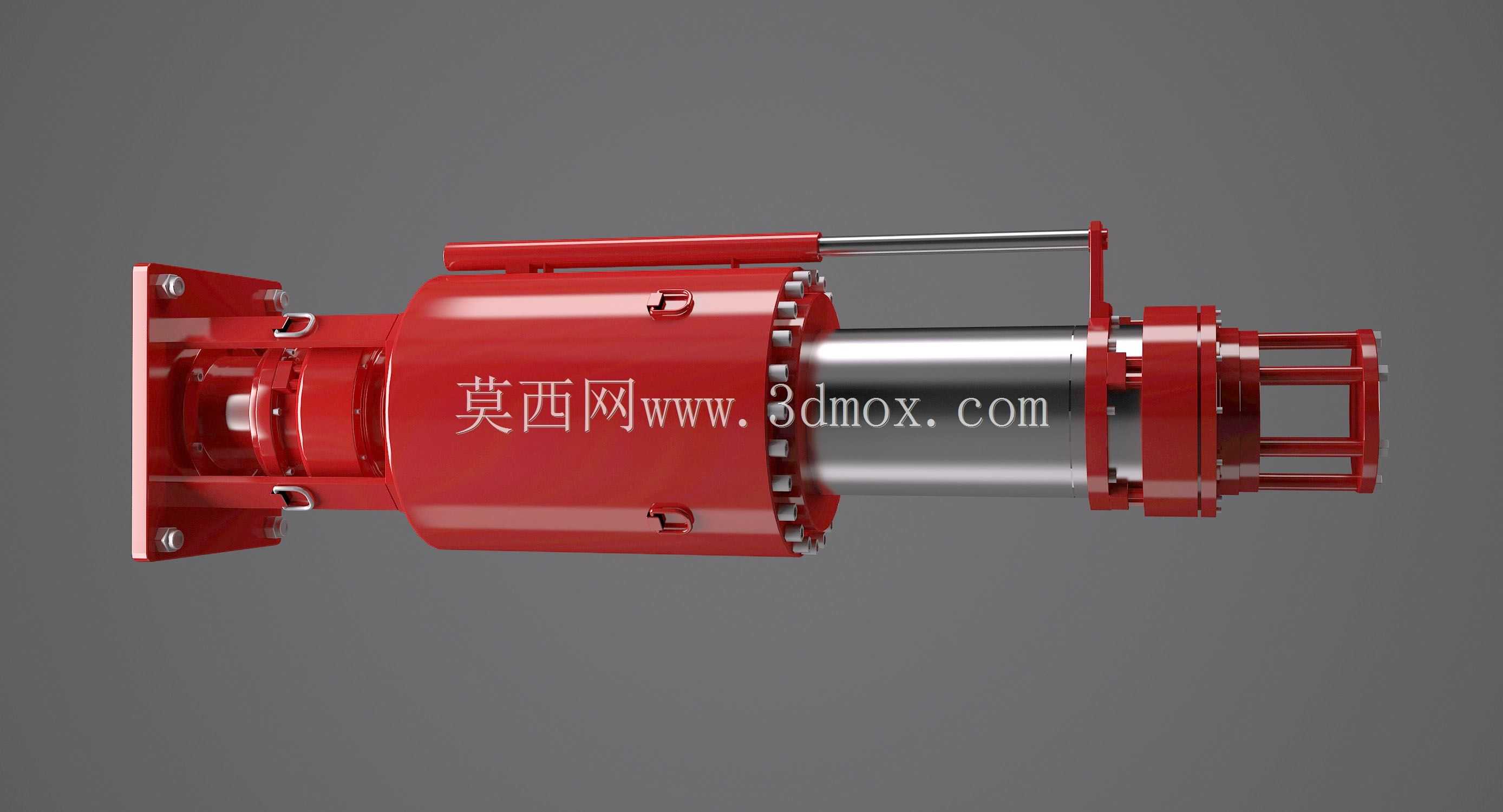

　　在重型设备移位、厂区重物吊装、基建工程物料牵引这类作业场景里，这类带液压驱动结构的牵引卷扬装置是核心执行部件，区别于普通电动卷扬，它的输出扭矩冗余量更大，能在无稳定外接电源的野外作业面完成大吨位载荷的牵引、起升作业。从结构设计逻辑来看，装置左侧的法兰安装座是核心受力基准，安装面预留的四个螺栓孔位做了加厚凸台处理，避免长期受径向拉力时安装面出现应力变形，安装时需要保证基座与设备安装面的平面度误差控制在0.2mm以内，防止卷筒运转时出现偏摆磨损密封件。中间的红色筒体是液压驱动的核心容腔，内部集成了行星减速结构与液压马达组件，相比外露式减速结构，这种封闭筒式设计能在多粉尘、高湿度的工地环境下减少杂质侵入传动副的概率，延长维护周期，

　　筒体外侧预留的两个吊耳结构是用于设备自身安装就位时的吊装挂点，现场装配时不能用这两个吊点挂载作业载荷，仅能承受设备自身重量。右侧伸出的金属筒体是卷筒组件的延伸段，配套的钢丝绳排布限位结构集成在右端的法兰支架上，能避免钢丝绳多层缠绕时出现乱绳、咬绳的问题，作业时钢丝绳的出绳角度需要控制在偏摆3度以内，否则会加剧导向架的磨损。装置顶部附带的细长杆组件是行程限位的触发结构，当钢丝绳收卷到设定极限位置时，会触发行程阀切断液压油路，避免过卷拉坏结构件。从安装边界来看，设备整体的轴向长度需要预留至少15%的操作维护空间，尤其是右端的钢丝绳固定端位置，要留出足够的操作空间用于定期检查绳卡的紧固状态，液压油路的接口位于筒体侧上方，

　　布管时需要留出软管的弯曲余量，避免设备运转时管路被拉扯开裂。这类装置的制动结构集成在液压马达输出端，采用常闭式制动设计，一旦液压系统失压会自动锁死卷筒，避免载荷下坠引发安全事故，设计时对制动片的磨损间隙做了可视化标识，日常巡检时不用拆解就能观察磨损量，降低运维的工作量。
