内起重工具吊具结构三维设计

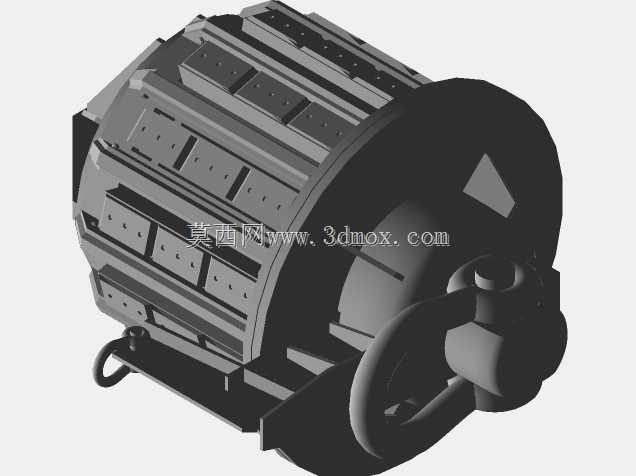

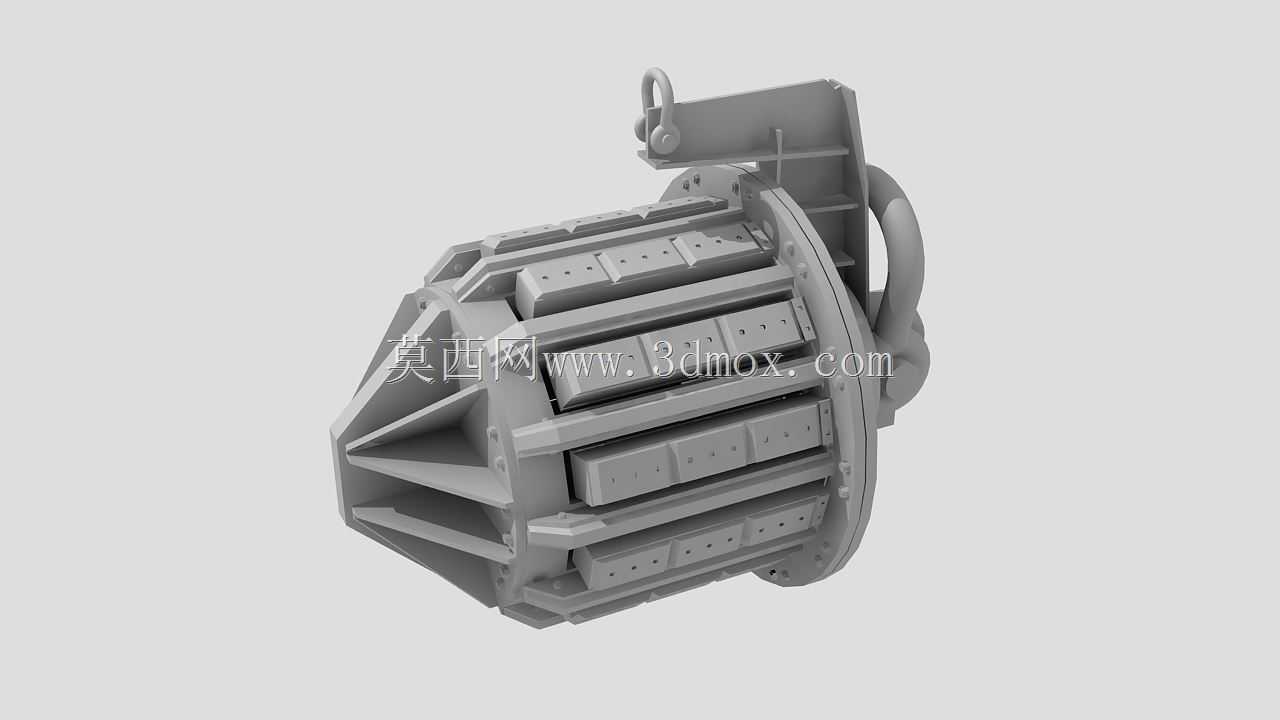

　　这款内起重工具主要面向重型工件的内部吊装作业场景，常见于大型筒体类工件、环形锻件、带内孔的重型铸件的厂内转运、机加工上下料、装配对接等工序，区别于外夹式吊具，它从工件内孔位置施力，不会对工件外表面造成夹痕，尤其适合对外观质量要求高、外表面不允许有吊装损伤的精密重型工件。从结构设计来看，整体采用多边形受力框架结构，周向均匀分布的多组接触块在起吊时会随吊重载荷自动张紧，接触块表面做了防滑齿面处理，增大与工件内壁的摩擦力，避免起吊过程中出现滑脱风险；顶部设置的吊耳结构适配常规起重机吊钩、卸扣的连接尺寸，侧面的环形扶手方便现场作业人员在挂吊时调整吊具位置，也可作为辅助吊点用于吊具自身的转运存放。设计过程中优先考虑了载荷的均匀分布，

　　周向的支撑筋板将吊点的集中载荷分散到每一组接触块上，避免局部应力过大导致工件内壁压溃，同时框架主体采用箱型焊接结构，在控制整体自重的前提下保证足够的结构刚度，减少起吊过程中的吊具形变，保证吊装定位精度。安装边界方面，吊具的收缩状态外径小于常规待吊工件的内孔直径，方便吊具顺利放入工件内孔，张紧后的接触行程覆盖一定范围的内孔直径，适配同规格区间内不同内径的工件吊装需求，无需频繁更换吊具；顶部吊耳的连接孔尺寸匹配行业通用的卸扣规格，可直接与车间现有起重设备配套使用，不需要额外制作过渡连接件。实际作业时，将收缩状态的吊具放入工件内孔指定位置，起吊过程中吊具受重力作用自动触发张紧机构，接触块牢牢撑住工件内壁，即可完成平稳起吊，

　　落位后吊具载荷卸载，接触块自动回缩，可直接从工件内孔取出，操作流程简单，能有效降低现场吊装作业的辅助时间，提升重型工件转运的作业效率。结构上的模块化设计也让易损的接触块可以单独更换，后期维护成本较低，周向的筋板同时起到防护作用，避免吊装过程中碰撞导致内部张紧机构受损，延长吊具的整体使用寿命。
