铬渣处理污水处理成套设备结构设计

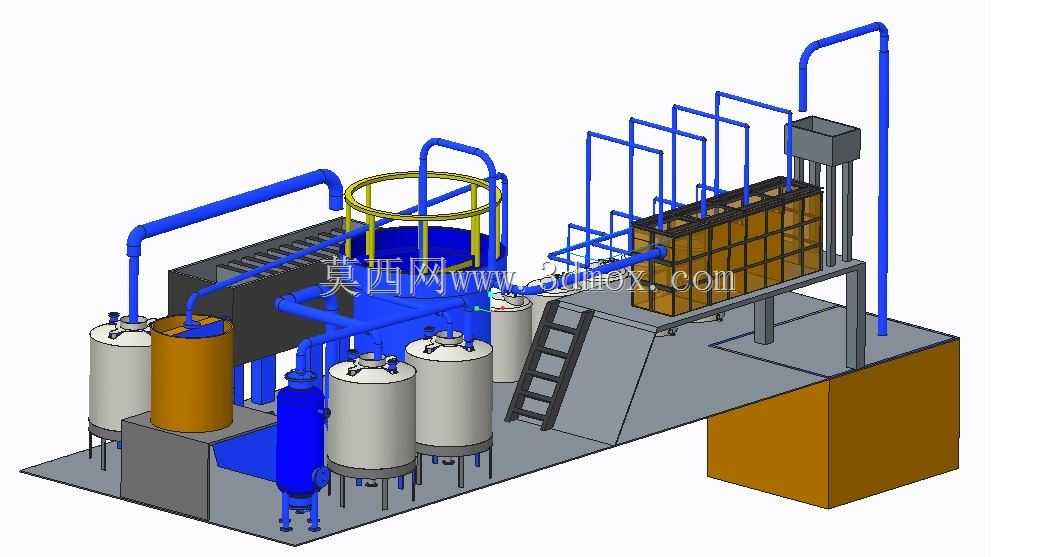

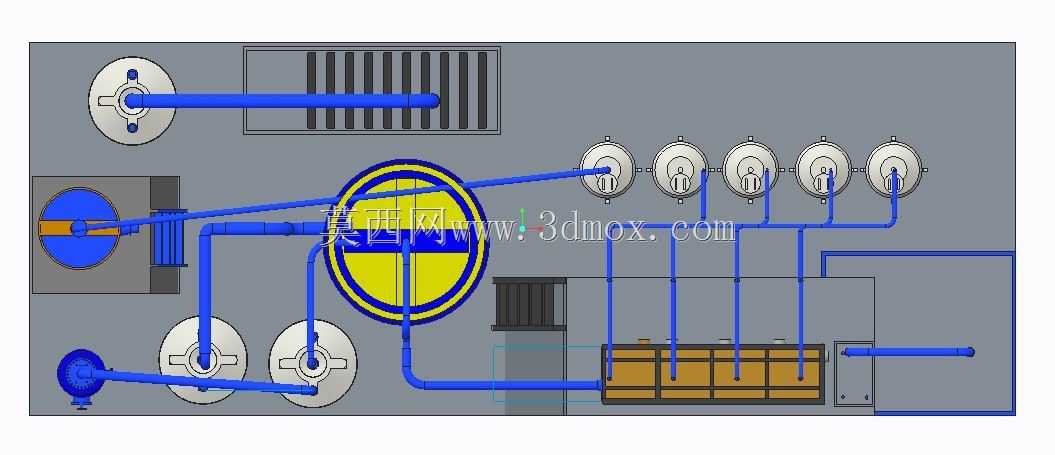

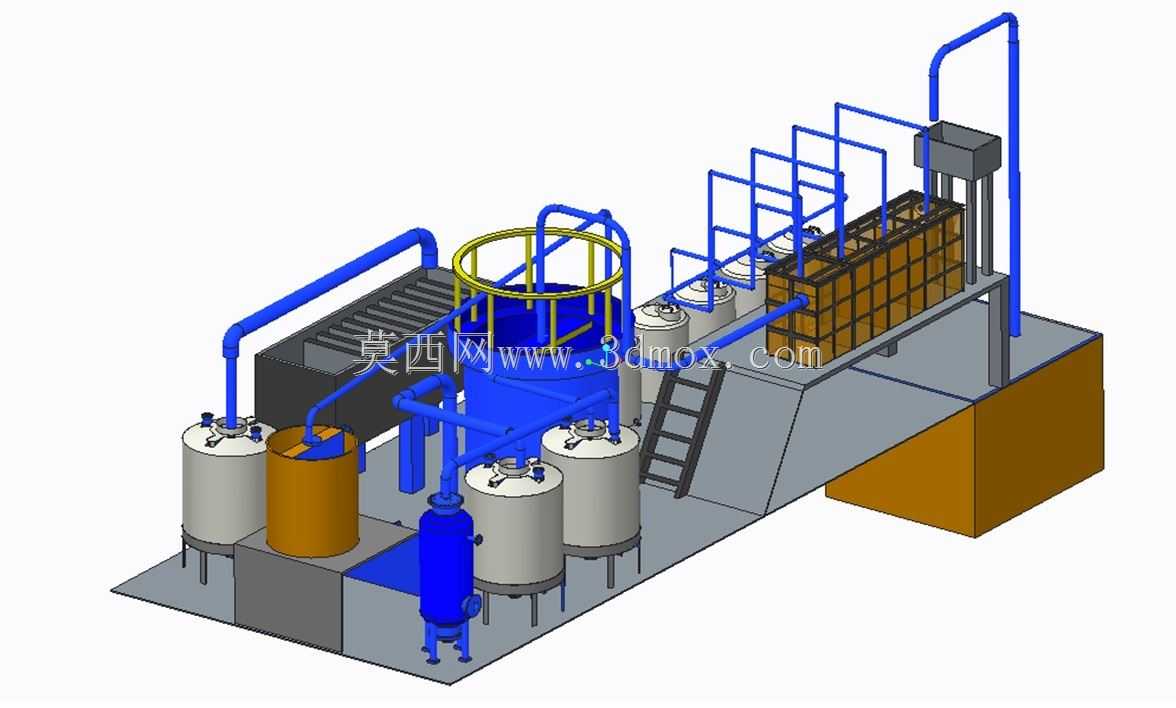

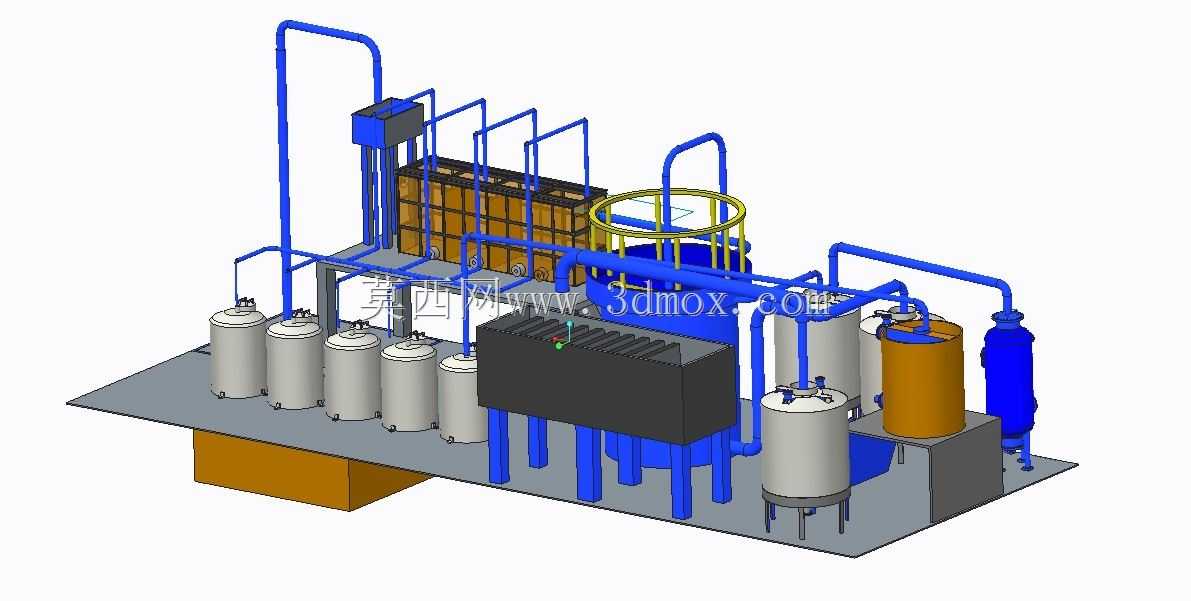

该套设备针对铬渣处理场景下的工业污水处理需求设计，主要应用于涉铬生产企业、铬盐加工厂区、重金属污染治理站点的废水处理环节，可针对性处理铬渣堆放渗滤液、铬渣水洗废水、生产工序含铬废水，解决含重金属工业废水直排带来的土壤与水体污染问题，适配中小型铬渣处理站点的日处理量级需求，可独立完成从原水接入到达标排放的全流程处理工序。整套设备采用集成式撬装布局设计，将调节单元、反应单元、沉淀单元、过滤单元、药剂投加单元、中转提升单元整合在同一钢制底座平台上，无需现场拆分搭建多组独立池体，大幅缩减现场安装的土建施工量，适配厂区内有限的安装场地，可根据厂区管线走向调整设备的进水口与出水口方位，降低现场管线改造成本。设备核心处理流程围绕含铬废水的特性设计：原水首先接入前端调节罐体，均衡进水水质与水量，避免水质波动对后续处理工序造成冲击；之后通过加药管路投加还原药剂，将废水中高毒性的六价铬还原为低毒易沉淀的三价铬，再投加絮凝药剂与pH调节药剂，使水中重金属离子形成可沉降的絮凝团，流入斜管沉淀单元完成固液分离；沉淀后的上清液进入多介质过滤单元，进一步截留水中细小悬浮物与残留絮凝体，最终经深度处理后可达标排放或回用至厂区生产环节。设备的罐体与管路均做防腐处理，适配含重金属废水的腐蚀特性，罐体采用立式圆柱结构搭配锥底设计，便于沉积污泥的集中排出，避免罐底积泥造成的堵塞问题；平台上设置带安全护栏的操作平台与爬梯，方便运维人员定期检查罐体状态、更换滤料、检修阀门与管路；各单元之间通过蓝色工艺管路连接，管路走向沿平台边缘排布，预留足够的操作与检修空间，避免管路交叉造成的运维阻碍；设备底座采用加厚型钢焊接而成，可承受满水运行状态下的整体载荷，底部设置调平支撑脚，可适配厂区内略有不平的硬化地面，无需额外做复杂的设备基础。整套设备的外形布局紧凑，各处理单元的处理能力匹配设计，无冗余的空间浪费，既满足铬渣污水处理的工艺要求，也兼顾了工业场景下的安装便捷性、运维便利性与长期运行稳定性，可有效降低含铬废水处理的运维难度与建设成本。
