液压系统用带安装座波纹管式柱塞结构

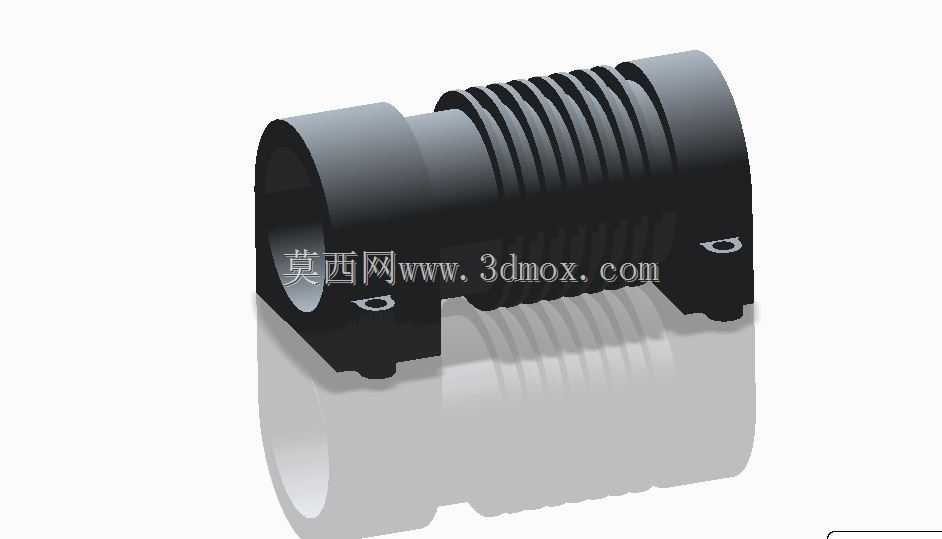

　　在流体传动与往复式动力输送场景中，柱塞作为核心的动力传递与介质隔离部件，其结构合理性直接决定整套系统的容积效率、运行寿命与密封可靠性。本次呈现的柱塞结构，针对中低压工况下的往复动密封易磨损、安装定位精度不足的痛点做了定向优化，区别于传统光面柱塞的设计思路，主体柱面采用多道连续环形波纹结构，并非出于减重考量，而是通过波纹槽的容留效应，在往复运动过程中形成稳定的介质润滑膜，大幅降低柱面与配合密封件之间的滑动摩擦系数，同时波纹结构可在柱塞发生微量径向偏移时提供形变补偿空间，避免硬接触导致的柱面拉伤或密封件切损。

　　从安装边界来看，柱塞主体为同轴回转体结构，两端的柱面直径存在阶梯差，大直径端为动力输入端，用于连接往复驱动机构的推杆或十字头结构，配合面的圆柱度公差需控制在IT6级以内，保证动力传递过程中无偏载力矩；小直径端为介质接触端，直接伸入压力容腔完成介质的推压动作，端面做了小角度倒角处理，避免装配过程中刮伤容腔入口的密封组件。在柱塞主体的中部两侧，集成了对称分布的带孔安装支座，支座与主体为一体化结构，避免了分体式连接带来的松动风险，支座上的光孔用于穿装定位销或紧固螺栓，可将柱塞的运动行程限位在预设区间内，防止超程运行导致的部件碰撞，两个安装孔的同轴度公差需控制在0.02mm以内，保证安装后柱塞的运动轴线与驱动轴线完全重合，避免出现侧向卡滞。

　　实际应用场景中，这类带波纹结构与集成安装座的柱塞，可适配定量注液设备、小型液压增压缸、计量式流体输送泵等装备，在输送低粘度液压油、乳化液、中性水基介质的工况下表现稳定。设计过程中，波纹段的槽深与槽距经过反复校核，槽深过大会导致柱塞整体刚性不足，在高压推压过程中出现柱面挠曲变形，槽深过小则无法形成有效的润滑膜容留空间，最终确定的槽深为柱面壁厚的1/5，槽距与槽宽比例为2:1，既保证了柱体的径向刚性满足16MPa工作压力下的强度要求，又能在往复线速度1m/s的工况下维持稳定的润滑状态。安装支座的突出高度经过适配性调整，既保证螺栓安装时有足够的操作空间，又不会因为突出尺寸过大导致柱塞运动过程中与周边的缸体结构发生干涉，支座根部做了R3的圆角过渡，避免应力集中导致的根部断裂问题，在连续往复运行100万次的疲劳测试中，该过渡位置无裂纹萌生迹象。

　　不同于常规柱塞依赖外置导向套完成运动导向的设计，该结构的波纹段同时具备一定的自导向能力，当配合的导向套出现微量磨损时，波纹段的环形凸缘可与导向套内壁形成多点接触，临时维持运动轴线的稳定，给设备维护留出足够的预警周期，不会因为导向套的突发磨损导致柱塞瞬间偏载刮缸。柱面的表面粗糙度控制在Ra0.8μm，波纹槽内的粗糙度控制在Ra1.6μm，既保证了与密封件配合面的低摩擦特性，又能让槽内容留的润滑介质不会因为表面过于光滑而快速流失，维持长期的润滑效果。在介质兼容性方面，该结构可适配丁腈橡胶、聚氨酯等常用密封材质，不会因为材质亲和问题导致密封件过早老化溶胀，适用的工作介质温度范围为-20℃到80℃，可覆盖绝大多数常规工业液压与流体输送场景的工况要求。
