减震器转向节支架止动挡块结构

项目分类:通用机械零部件 发布时间:2022-01-04 ID:487195

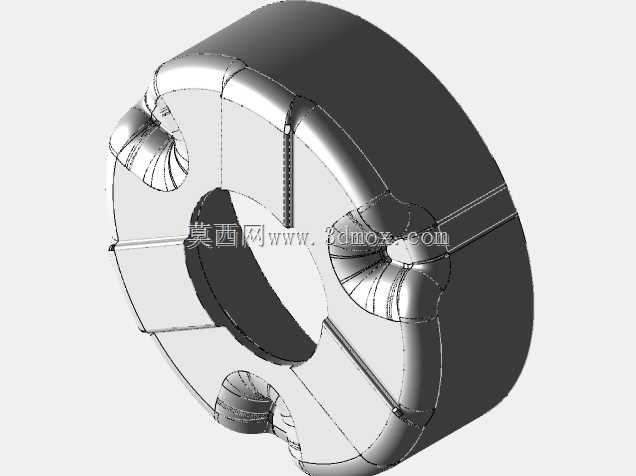

  • 减震器转向节支架止动挡块结构

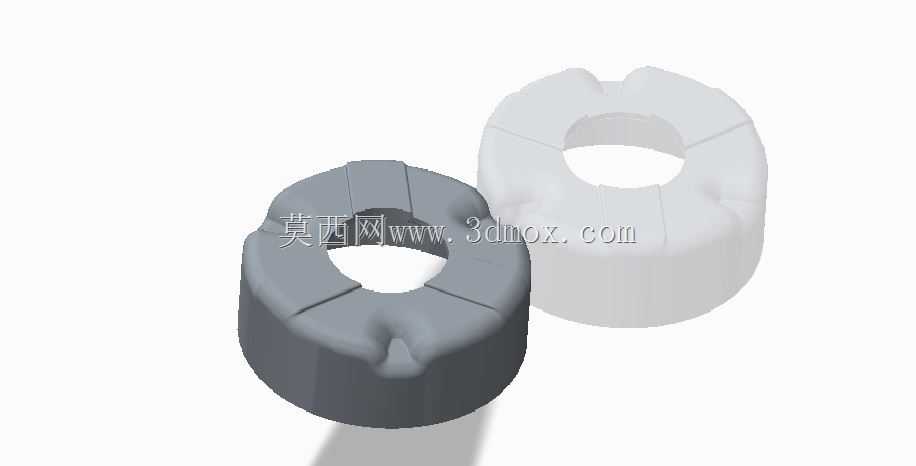

  • 减震器转向节支架止动挡块结构

  在汽车底盘悬架系统的装配与运行逻辑里,这类止动挡块承担着非常明确的限位与载荷传递作用,日常做底盘结构匹配时,这类零件往往是容易被忽略但直接影响行驶质感与部件寿命的细节件。从实际装车场景来看,它安装在减震器总成与转向节支架的配合接合位置,核心作用是限制悬架在极限压缩、转向极限角度下的相对位移,避免金属支架之间出现硬碰撞,同时抵消部分路面传递上来的径向冲击载荷,防止连接螺栓受额外剪切力出现断裂失效。做这类零件的结构设计时,首先要匹配对应车型的悬架行程参数,中心通孔的尺寸需要完全适配减震器筒身的外径,保证装配后挡块能沿筒身轴向稳定贴合,不会出现径向窜动;外圈的分瓣式开槽结构不是随意设计的,一方面是为了适配安装时的卡接需求,

  不需要额外的紧固件就能初步卡在支架的定位槽内,方便产线装配时的预固定,另一方面开槽结构能让挡块在承受冲击载荷时产生微小的弹性形变,吸收部分冲击能量,避免刚性接触带来的应力集中。从外形结构来看,这类挡块整体为短圆柱套状结构,轴向高度需要匹配转向节支架与减震器连接座的间隙尺寸,过高会导致悬架正常压缩行程被提前限制,影响滤震效果,过低则起不到限位作用,极端工况下会出现支架直接磕碰减震器筒身的问题。外圈的凸起定位结构需要和支架上的凹槽完全契合,保证车辆转向过程中挡块不会随筒身转动出现错位,始终保持在正确的限位位置。设计这类零件时还要考虑材料的匹配性,通常会选用耐油、耐老化的弹性体材质,既要保证足够的硬度来承担限位载荷,

  又要有合适的韧性来吸收冲击,避免长期受交变载荷出现开裂、碎裂的问题。在实际建模过程中,需要重点关注分瓣槽的深度与宽度参数,槽深过大会降低挡块整体的结构强度,长期受挤压容易出现瓣块断裂,槽深过小则会导致装配时卡接力不足,车辆行驶过程中容易出现挡块脱落的问题。中心孔的公差需要控制在合理范围,过大会导致装配后间隙过大出现异响,过小则会导致装配困难,甚至压装过程中出现挡块开裂。另外,挡块与支架贴合的端面需要做平面度要求,保证装配后受力均匀,不会出现局部应力集中导致的早期损坏。在整车测试环节,这类零件需要经过颠簸路、极限转向、高低温环境等多轮验证,确保在各种工况下都能稳定发挥限位作用,不会出现变形、移位、碎裂等失效问题。

  很多新手工程师在做底盘结构设计时,往往会把注意力集中在减震器、转向节这些大部件上,忽略这类小挡块的参数匹配,最终在实车测试时出现悬架异响、行程异常、部件磕碰等问题,反而需要花费更多时间去整改。这类挡块虽然结构简单,但是每一处尺寸、每一个结构特征都对应着实际装车的功能需求,没有多余的设计,也不能随意简化结构,比如外圈的定位凸点,看起来只是很小的凸起,但是它直接决定了挡块装配后的周向位置,如果凸点尺寸不对,装配时就无法卡入支架的定位槽,导致挡块在使用过程中转动,失去应有的止动作用。在做三维建模时,还要注意各特征之间的倒角处理,避免尖锐棱角导致的应力集中,同时也能避免装配时刮伤其他部件的防腐涂层,影响部件的使用寿命。
