带安装底座的铰接式轴支撑装配结构

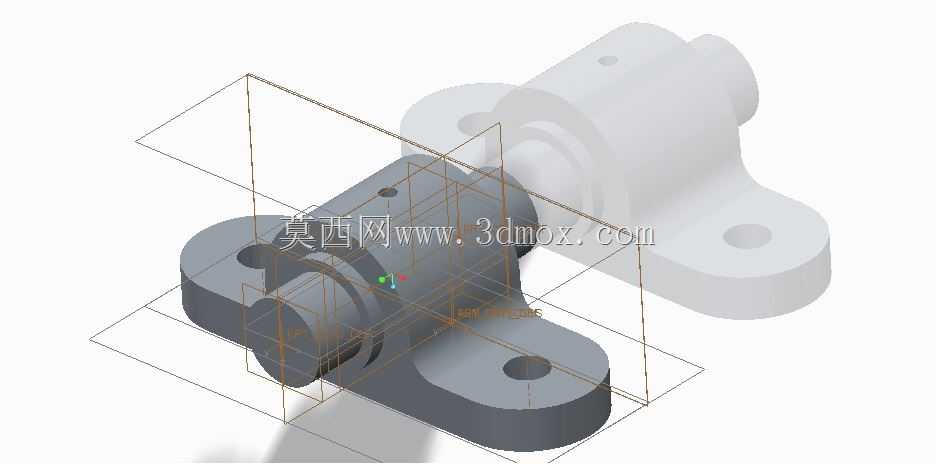

　　这类带双侧安装耳的铰接式轴支撑结构，在轻工输送线、小型工装夹具、非标自动化设备的从动辊组支撑环节应用十分普遍，核心作用是为回转类轴件提供径向支撑的同时，预留小角度的摆动余量，抵消设备运行过程中机架形变、装配累计误差带来的轴系卡滞问题。从结构功能来看，主体的筒状支撑段内孔可适配铜套或者微型滚动轴承，直接穿装对应直径的回转轴，两端的轴肩位置可以做挡圈槽或者轴承端盖的安装止口，避免轴件运行过程中出现轴向窜动；两侧向外延伸的安装耳上预制了沉头安装孔，孔位的中心距、沉孔深度都匹配常用的内六角圆柱头螺栓规格，安装时可以直接将整个支撑座固定在设备机架的预设安装面上，不需要额外加工转接板，能大幅缩短现场装配的调整周期。

　　设计这类支撑结构的时候，首先要明确的是安装边界约束：两个安装耳的底面为共面的安装基准面，和支撑筒的内孔轴线有严格的平行度要求，公差一般控制在0.02mm以内，避免安装后轴系出现倾斜导致的回转阻力陡增；安装耳上的通孔直径要比适配螺栓大0.5-1mm，预留现场安装的位置微调量，同时沉孔的深度要保证螺栓拧紧后头部不高出安装耳上表面，避免和周边运动部件发生干涉。支撑筒的壁厚设计要结合实际承载来核算，常规轻载场景下壁厚取孔径的1/5-1/4即可，既可以满足支撑刚度要求，也不会造成不必要的材料浪费；筒身和安装耳的衔接位置做了均匀的圆角过渡，避免应力集中导致的受力断裂，尤其是在设备存在小幅振动的工况下，圆角过渡能大幅提升结构的疲劳寿命。

　　从实际使用场景出发，这类支撑结构和固定式轴承座的最大区别，就是预留了铰接摆动的适配空间——当配套的轴件两端支撑座存在小幅安装高度差，或者设备运行中机架受载荷出现微变形时，支撑结构可以顺着铰接方向做小角度的自适应偏转，不会让轴件承受额外的弯曲应力，这点在长距离输送线的从动辊支撑、小型摆动机构的转轴定位场景下优势格外明显。建模装配过程中，需要重点校验几个配合间隙：轴和支撑内孔的配合公差根据所选轴承或轴套的类型确定，采用轴承时选基孔制过渡配合，采用铜套时选间隙配合保证转动顺畅；安装耳的螺栓孔和安装面的垂直度要控制在合理范围，避免螺栓拧紧时出现附加应力；整个支撑座的外形轮廓要做包络校验，保证轴件安装后，轴端的传动件、端盖等部件不会和安装耳、机架结构出现运动干涉。

　　另外在结构细节上，支撑筒的外圆不需要做过高的精度加工，只要保证和内孔的同轴度即可，能减少不必要的机加工工序；安装耳的底面作为安装基准，需要做铣平加工，保证和机架安装面的贴合度，避免拧紧螺栓后支撑座出现形变。如果应用在有腐蚀或者多粉尘的工况，还可以在支撑筒的两端预留密封件的安装槽，加装毡圈或者骨架油封，阻挡粉尘、水汽进入支撑内部磨损轴件或轴承，延长整个组件的维护周期。这类结构整体造型紧凑，没有多余的冗余结构，在满足支撑强度、摆动适配功能的前提下，尽可能压缩了自身的外形尺寸，适合在设备内部安装空间局促的位置使用，不需要预留太大的操作空间就能完成安装和后期维护拆卸。
