带侧通接口的圆盘基座管路连接构件

　　这类带侧通接口的圆盘基座构件，常见于流体输送管路的分支转接场景，在小型液压站油路分配、低压气动回路支路引出、实验台流体管路接驳工位都有大量应用。构件主体采用圆盘式基座设计，底部平整的圆盘端面可直接贴合安装面，通过圆盘上预设的安装孔位完成与安装基体的固定，安装时无需额外加工复杂的适配基座，能有效降低现场安装的加工工作量，适配厚度10mm以上的平板安装面，安装后整体突出安装面的高度控制在合理范围，不会占用过多设备周边的操作空间。

　　从结构功能来看，构件集成了垂直方向的主通路与水平侧出的分支通路，垂直通路贯穿圆盘中心的凸台，可对接垂直方向的主管路，侧出的水平通路与垂直通路在基座内部连通，实现流体从垂直主管路向水平支路的转向输送，通路内部的过渡位置做了圆弧倒角处理，能减少流体流经转角时的阻力损失，避免直角转角带来的流道涡流、压力骤降问题，对于低压气动回路来说，这种圆弧过渡结构还能降低高速气流通过时产生的气动噪音。

　　设计过程中，首先要确认通路的通径匹配性，垂直通路与侧通通路的通径保持一致，适配常用的6mm、8mm外径管路，可通过卡套接头、快插接头直接与外部管路连接，无需额外的变径转接件。圆盘基座的直径设计要兼顾安装稳定性与空间占用，直径设置为侧通管路外径的3.5倍左右，既保证安装后基座有足够的支撑面积，不会因管路拉扯出现倾斜松动，也不会因基座尺寸过大造成周边安装空间的浪费。中心凸台的高度要满足接头安装的螺纹旋合长度要求，凸台外圆预留足够的扳手操作空间，安装接头时扳手不会与圆盘基座发生干涉。

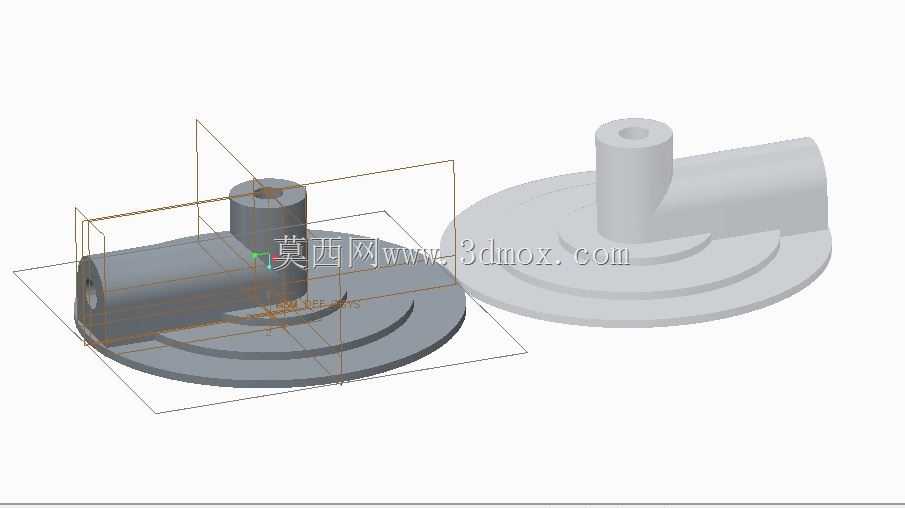

　　建模阶段需要重点处理内部流道与外部实体的布尔运算，确保流道与实体部分完全合并，不存在多余的分割面、重叠面，避免后续工程图导出、模型导入仿真软件时出现几何错误。侧通管路与圆盘基座的连接位置做了圆角过渡，既可以降低连接处的应力集中系数，在承受管路振动、流体压力冲击时避免连接处开裂，也能优化铸件的铸造工艺性，减少铸造时的尖角砂眼缺陷。圆盘上的安装孔采用沉孔设计，安装螺栓的头部可完全沉入沉孔内，不会突出圆盘底面，保证基座与安装面完全贴合，避免因螺栓突出导致的安装倾斜、密封失效问题。

　　实际应用中，这类构件可根据输送介质的不同选择对应的加工材质，输送普通压缩空气可采用铝合金材质加工，重量轻且成本较低；输送液压油、水基介质可采用不锈钢或碳钢镀锌材质，具备足够的耐腐蚀性与结构强度。安装时需要在圆盘基座与安装面之间加装对应材质的密封垫片，垫片的内孔尺寸要略大于通路通径，避免垫片突出流道内部影响流体输送。日常维护时只需定期检查接头连接处的密封情况，基座本身无活动部件，故障率极低，可长期稳定工作在-20℃到80℃的工作环境中，适配大部分工业现场的工况条件。
