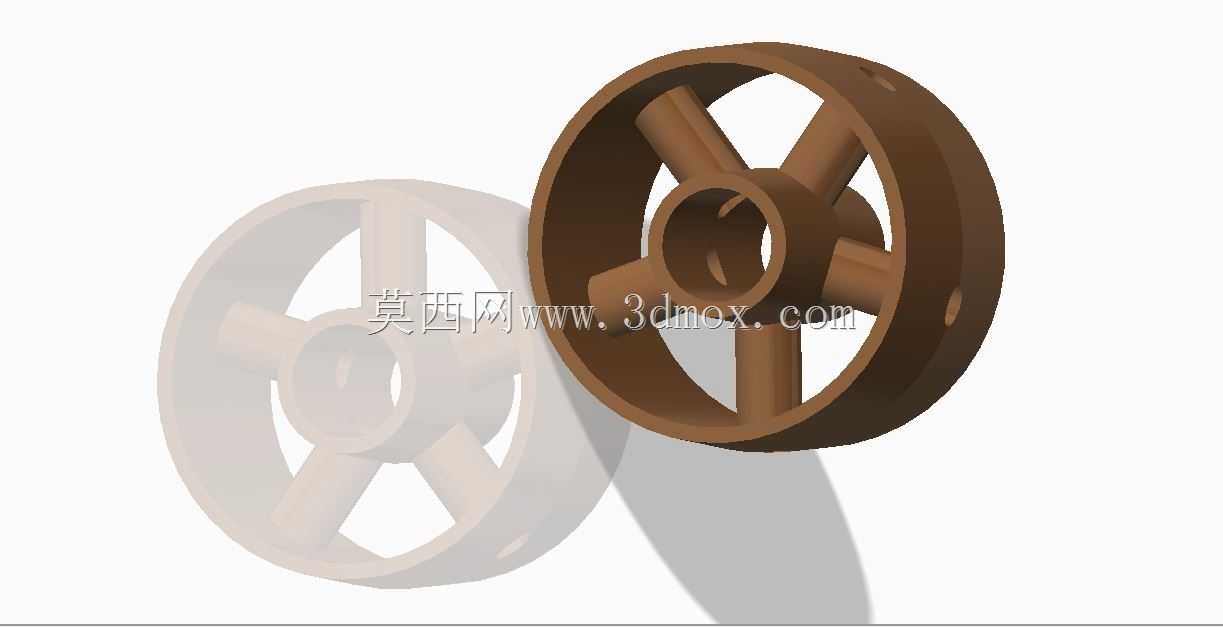

轮辐式中空连接轮结构三维设计

　　这类轮辐式中空连接轮，常应用在中小功率传动链路的扭矩传递场景中，比如轻工输送线的从动轮组、小型风机的叶轮连接基座、农用机具的中间传动轮位，也可作为设备检修时的工装定位轮使用，区别于实心轮的厚重结构，它在保证结构强度的前提下大幅削减了自身重量，降低传动过程中的转动惯量，减少设备启停阶段的惯性冲击。从结构设计逻辑来看，整体采用外圈轮缘、中心轮毂、五根径向轮辐的对称布局，轮缘为等厚环形结构，外圆面预留了均匀分布的小尺寸安装孔位，可用于包覆防滑胶层、固定传动齿圈或是连接外置拨块，适配不同的传动接触需求；中心轮毂为带通孔的圆柱结构，内孔可直接穿装传动轴，孔壁预留的键槽位能够实现周向固定，避免轮体与轴之间出现相对打滑，

　　轮毂与轮缘之间的轮辐采用等截面矩形筋条设计，五根筋条沿圆周均匀分布，相邻筋条之间的夹角为72度，这种对称分布的结构能让轮体在高速转动时保持良好的动平衡，减少径向跳动带来的设备振动。在尺寸边界的考量上，轮缘的外径尺寸根据适配的传动带宽或是啮合齿圈参数确定，轮缘的轴向宽度与接触件的匹配宽度保持一致，避免出现偏载磨损；中心轮毂的内孔直径与适配传动轴的直径采用基孔制过渡配合，轮毂的轴向长度略大于轮缘宽度，两端伸出的部分可用于安装轴向定位挡圈，防止轮体在轴向上出现窜动；轮辐的厚度经过受力校核，在承受额定扭矩传递时，筋条根部的最大应力处于材料许用应力范围内，不会出现断裂变形，同时筋条与轮缘、轮毂的连接位置均做了圆角过渡处理，

　　减少应力集中带来的疲劳损伤，延长零件的使用寿命。实际应用中，这类轮体可根据使用场景选择不同的加工材质，常规载荷场景下采用铸铁铸造成型后做表面去毛刺处理，中等载荷场景可采用45号钢机加工成型后做调质处理，有轻量化需求的场景也可采用高强度工程塑料注塑成型，不同材质的轮体在安装尺寸上保持统一，可实现同安装位的快速替换。在装配环节，轮体穿装到传动轴后，通过键连接传递扭矩，轴向通过轴肩和挡圈实现双向定位，轮缘外侧的安装孔可根据实际使用需求加装对应的功能附件，不需要额外对轮体进行二次加工，降低现场改装的工作量。日常运维过程中，这类对称结构的轮体清洁维护十分方便，轮辐之间的大尺寸镂空区域不会积存物料碎屑，即使用在有粉尘、碎料的生产场景中，

　　转动过程中碎屑也会在离心力作用下从镂空区域甩出，不会卡在轮体结构内造成动平衡失效，相较于辐条数量更少的三轮辐、四轮辐结构，五根轮辐的布局在同等重量下拥有更好的抗扭刚性，相较于六根及以上轮辐的结构，它的镂空区域更大，排屑、减重效果更优，是中小载荷传动场景下兼顾性能与成本的优选结构。建模过程中，采用回转特征生成轮缘与轮毂的基础轮廓，再通过拉伸特征生成单根轮辐结构后进行圆周阵列，最后对所有连接位置添加圆角特征，整个建模流程逻辑清晰，特征参数可根据实际安装需求快速调整，比如修改轮缘外径、轮毂内孔直径、轮辐厚度等参数时，只需要调整对应草图尺寸即可完成整体结构的更新，不需要重新搭建特征树，能够大幅提升同系列不同规格轮体的设计效率。
