注塑模具放电加工用电极结构设计

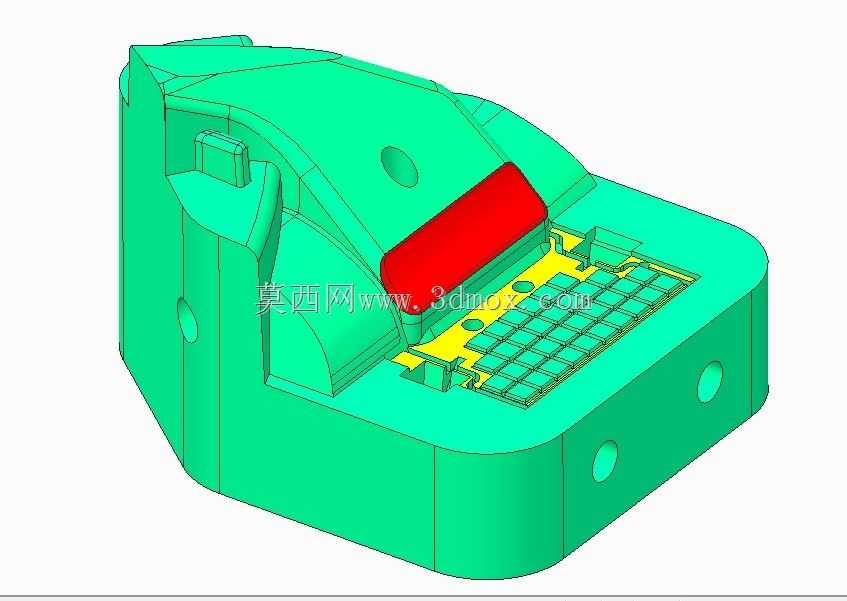

　　在注塑模具的型腔精加工环节，常规铣削加工受刀具直径、切削角度限制，难以处理深腔、窄槽、内锐角以及表面纹理区域的余量去除，这类位置的精加工必须依靠电火花成型加工完成，而本次设计的电极正是适配某款带按键区的消费类电子外壳注塑模型腔的放电加工工装。从实际加工场景来看，该电极对应模具型腔的三个核心加工区域：青绿色主体部分对应型腔的主体安装位与外轮廓成型面，红色凸起结构对应型腔内部的深槽避让位，黄色带网格的区域对应产品表面的按键阵列成型纹理区，三个区域的结构在电极上做了一体化设计，减少了多次装夹电极带来的定位误差，也避免了分电极加工产生的接刀痕。

　　设计思路上，首先考虑的是放电间隙的预留，整个电极的所有成型面都根据加工电流参数预留了均匀的单边放电间隙，不同区域的间隙值根据加工面的粗糙度要求做了区分：按键纹理区属于精细加工区域，预留的放电间隙更小，保证网格纹理的棱角清晰度；主体外轮廓属于半精加工区域，预留间隙稍大，提升粗放电的加工效率；红色凸起的深槽电极部分，特意做了根部的圆弧过渡，避免放电加工时电流集中在尖角位置产生电弧烧伤，同时也提升了电极自身的结构强度，防止装夹或者搬运过程中发生磕碰断裂。

　　从安装边界来看，电极侧面设计的三个圆形沉孔是装夹定位孔，对应电火花机床上的通用夹具定位销，孔位的位置度公差控制在0.02mm以内，保证电极装夹后与机床主轴的同轴度，减少校正时间；电极底部的平面是基准面，加工时先磨平该基准面，作为所有成型面的加工基准，保证电极Z向尺寸的准确性。外形尺寸方面，电极整体的长宽高比例适配常规牛头式电火花机床的加工行程，不会出现超程无法加工的情况，同时电极的重量控制在机床电极夹头的承重范围内，不需要额外加装配重块。

　　实际使用过程中，该电极先进行粗放电加工，快速去除型腔大部分余量，此时电极的损耗主要集中在端面棱角位置，由于一体化设计的结构刚性更好，粗加工时的电极损耗比拆分式电极低15%左右；粗加工完成后不需要拆卸电极，直接切换精加工参数完成按键纹理区和深槽位置的精放电，一次装夹即可完成整个对应区域的加工，大幅缩短了模具的加工周期。另外，电极上的网格区域做了等比例缩放，完全对应产品表面的按键排布，每个网格的棱边都做了微小的倒角处理，避免放电加工时在模具表面产生锐边，导致后续注塑生产时产品出现应力集中开裂的问题。红色凸起部分的长度经过精确计算，刚好能加工到型腔深槽的底部，不会出现过切或者加工不到位的情况，凸起部分的侧面和电极主体的衔接位置做了让位槽，防止放电时侧面产生二次放电，拉伤已经加工完成的型腔侧壁。

　　在结构细节处理上，电极的所有非成型面都做了避空设计，除了需要放电的成型区域外，其余位置都比成型面低2mm以上，避免加工过程中非成型面接触到模具钢产生不必要的放电，影响加工精度。侧面的定位孔采用盲孔设计，防止加工时切削液或者电蚀产物进入孔内，影响定位销的配合精度。整个电极的材料选用紫铜，导电性能稳定，电极损耗均匀，适合这类带精细纹理的型腔加工，相比石墨电极，紫铜电极加工出的表面粗糙度更好，不需要后续额外的抛光处理就能达到模具的表面要求。
