曲面扫掠成型工艺教学参考模型

　　在复杂曲面类零部件的开发流程中，扫掠成型是覆盖从消费电子外壳、汽车覆盖件到流体通道结构的核心成型逻辑，这类结构无法通过规则拉伸、旋转特征完成构建，必须依托连续的引导路径与截面轮廓的空间耦合实现形态生成。本次参考的扫掠结构模型，核心还原了变曲率空间路径下的截面形态控制逻辑，模型中绿色基底部分为扫掠特征的承载基准面，模拟实际生产中工装定位面或者产品安装基准的平面度要求，中间深色的连续变径曲面为扫掠生成的核心结构，完整呈现了引导线存在多段曲率变化、截面沿路径发生渐变扭转时的特征生成状态。从实际应用场景看，这类扫掠结构广泛存在于汽车内饰的密封胶条、流体输送的变径弯管、航空航天领域的翼面蒙皮过渡段、消费产品的人体工学握持曲面等场景中，

　　这类结构的设计难点在于，既要保证曲面的G2连续要求避免出现应力集中拐点，又要匹配上下游装配的边界尺寸约束，不能出现与周边结构的干涉问题。从设计思路层面拆解，构建这类扫掠结构首先需要完成引导路径的点位拟合，路径的拐点位置需要提前做圆角过渡处理，避免曲率突变导致扫掠过程中出现曲面自交；其次是截面轮廓的放置约束，需要保证每个截面的法向与引导线在该点的切线方向保持匹配，当需要实现截面渐变效果时，要在路径的关键节点插入对应控制截面，通过比例缩放、角度扭转的参数关联实现平滑过渡，避免出现截面突变导致的曲面褶皱。从安装边界的角度考量，这类扫掠结构的两端通常需要设置平直的安装配合段，配合段的长度需要根据密封或者连接的工艺要求预留足够余量，

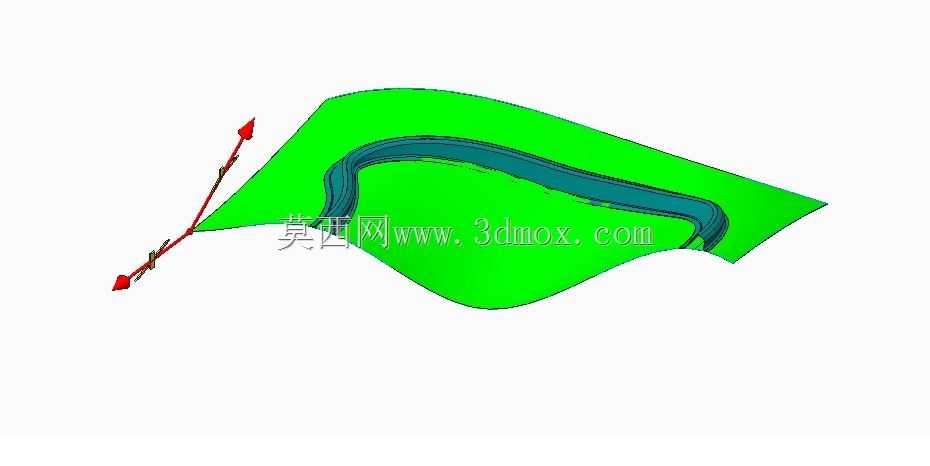

　　模型中红色箭头标注的位置，正是引导路径的起点与终点方向，对应实际生产中结构的装配定位基准方向，设计时需要在这两个位置设置基准点或者基准面，方便后续加工时的工装定位与尺寸检测。在实际建模过程中，很多从业者容易出现的问题是忽略引导线的曲率梳检查，当引导线存在曲率反向的拐点时，扫掠生成的曲面会出现局部褶皱甚至破面，这时候就需要调整引导线的控制点权重，或者拆分多段扫掠特征后再做曲面缝合，保证整体曲面的光顺性。另外，针对这类曲面结构的后续加工，不管是采用注塑成型、五轴铣削还是板材热压成型，都需要在设计阶段预留均匀的壁厚，扫掠过程中要同步开启壁厚检查功能，避免出现局部壁厚过薄导致的成型缺陷，或者壁厚过厚导致的材料浪费与缩痕问题。

　　模型中呈现的曲面形态，还可以作为扫掠路径与截面耦合关系的教学演示载体，帮助初学者理解空间特征生成过程中，路径约束、截面约束、方向控制三个核心参数的作用逻辑，比如当方向控制选择沿路径法向时，截面会随路径扭转自然转动，而选择固定方向时，截面会始终保持初始角度沿路径平移，两种模式生成的曲面形态差异极大，对应适用的产品场景也完全不同，前者适用于需要沿路径自然扭转的密封类、管路类结构，后者适用于需要保持截面方向一致的导向类、支撑类结构。在尺寸控制层面，这类扫掠结构的整体外轮廓边界需要纳入装配体的整体尺寸链中核算，尤其是曲面的最大外凸点与最小内凹点位置，需要提前做干涉检查，确保在整机装配时不会与周边的线路、紧固件、其他结构件发生位置冲突，同时曲面的表面粗糙度要求也需要根据使用场景明确，比如流体通道类的扫掠结构需要更高的表面光顺度降低流阻，而外观类的扫掠曲面则需要保证表面无明显棱线满足外观质感要求。
