工业管道用涡流挡板闸阀结构设计

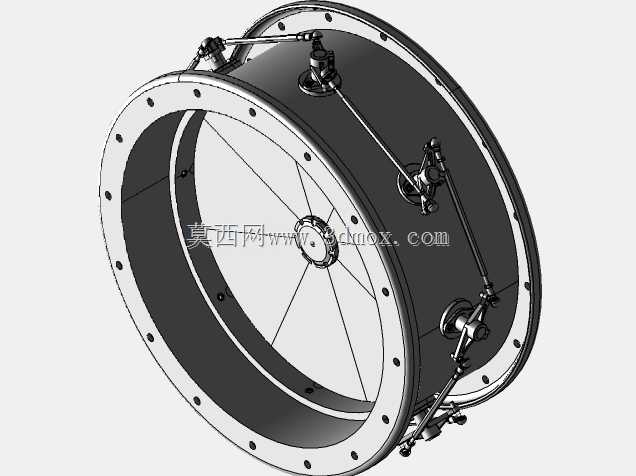

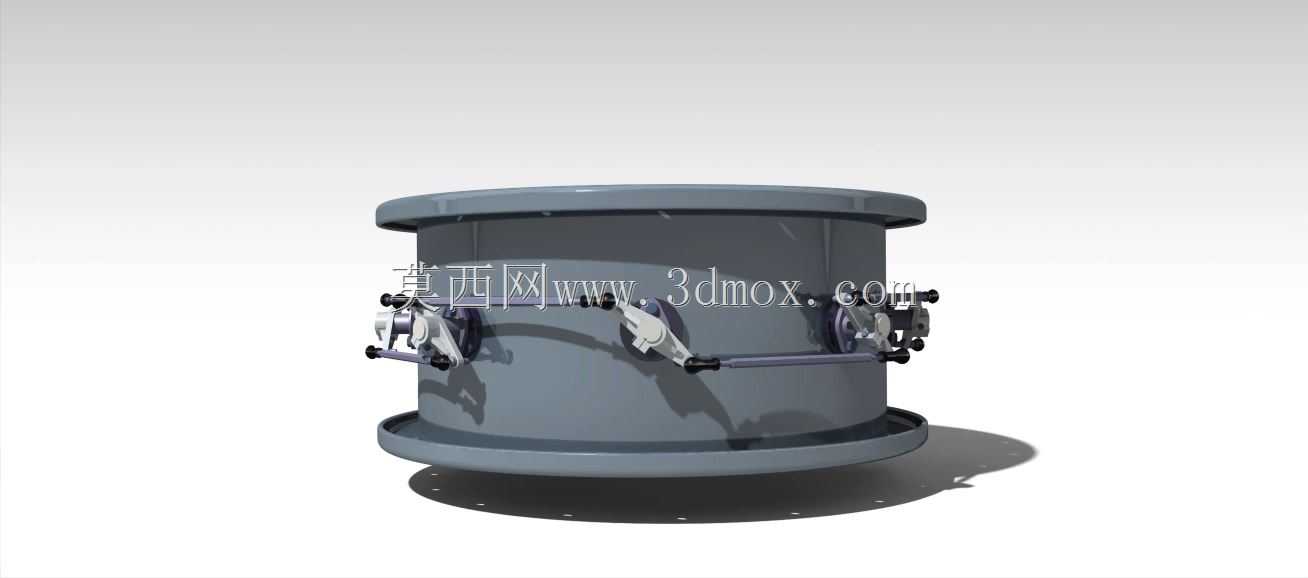

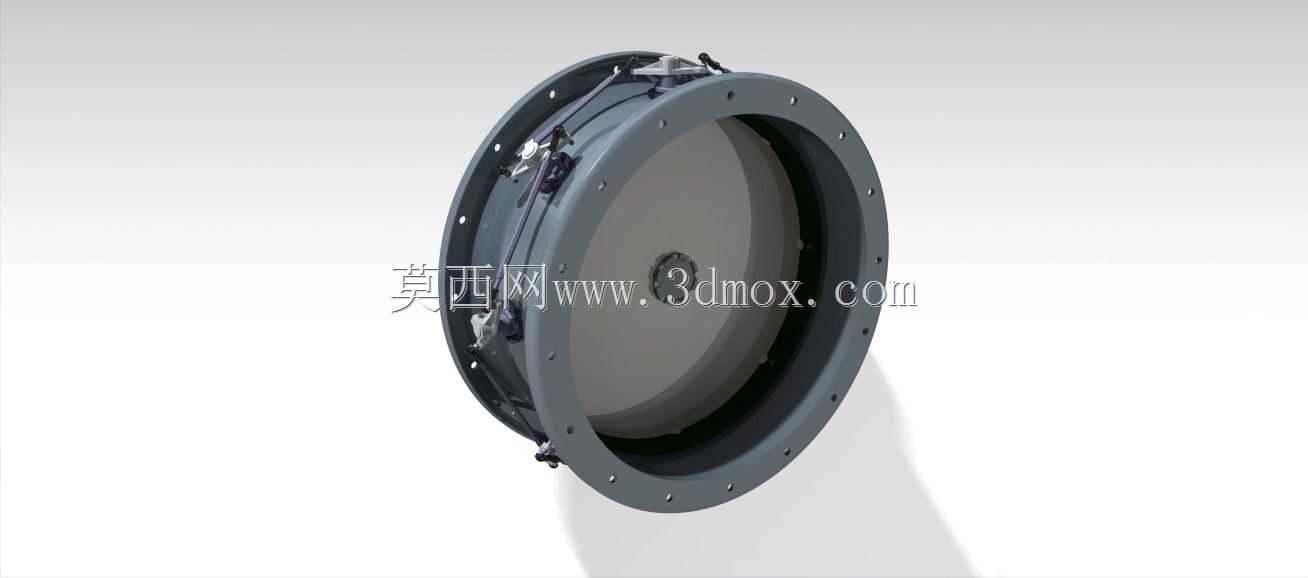

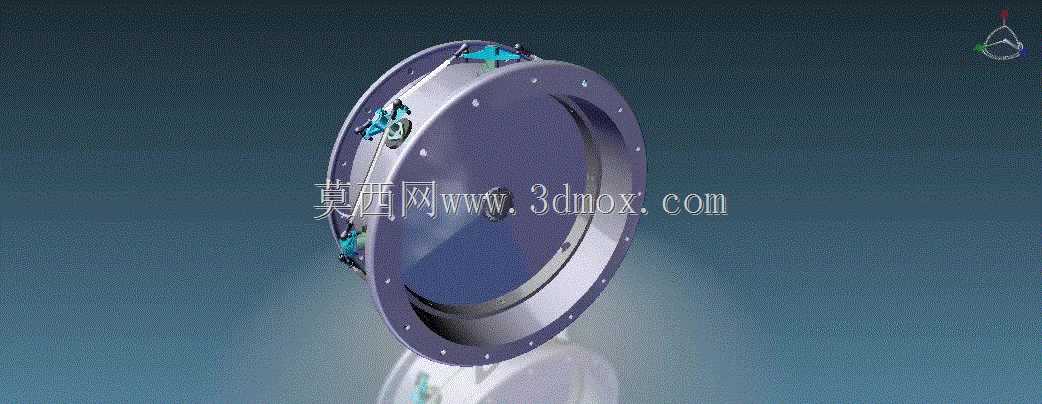

这款涡流挡板闸阀主要面向工业废气处理、工艺管网输送场景设计，可适配化工、冶金、电力等行业的废气排放管路、工艺介质输送管路，核心作用是精准调控管路内的废气通断状态与压力水平，避免管路内压力波动超出工艺承载阈值，同时可通过挡板的涡流引导结构，降低高速气流通过阀门时产生的紊流振动与气动噪声，提升管路系统运行的稳定性。从功能特性来看，该阀门采用圆盘式挡板作为核心截流调节构件，挡板边缘设置多组涡流引导结构，当气流通过阀口时，特殊的曲面结构可引导气流形成有序涡流，避免高速气流直接冲击阀体内壁与下游管路，减少气流冲刷带来的阀体磨损，同时降低阀门启闭过程中的气流阻力，让压力调节过程更线性平缓，不会出现压力骤升骤降的问题。阀体采用圆形法兰对接结构，可直接与同通径的工业管道法兰匹配安装，安装时无需额外定制转接构件，法兰盘上均匀布置多组螺栓安装孔，可适配不同压力等级的法兰密封标准，保证连接位置的密封性能，避免废气泄漏。设计过程中，工程师重点优化了挡板的启闭驱动结构，将驱动组件沿阀体圆周方向分布式布置，相比传统单侧驱动的闸阀，这种分布式驱动结构可让挡板受力更均匀，启闭过程中不会出现偏磨卡涩的问题，同时缩小了阀门整体的轴向安装尺寸，可适配安装空间局促的管路改造场景。阀体的整体外形为同轴圆盘结构，所有突出的驱动组件均贴合阀体圆周轮廓布置，没有外伸的突兀结构，既可以减少外部磕碰对驱动构件的损伤，也能降低管路外的空间占用，安装时可根据现场管路走向灵活调整安装角度，不受驱动结构朝向的限制。挡板与阀体密封面采用硬密封配合结构，可适配含少量粉尘颗粒的废气介质，长期使用也不会出现密封面磨损泄漏的问题，日常维护时仅需定期检查驱动组件的活动间隙即可，维护成本较低。在管路系统中，该阀门既可以作为截流阀使用，实现管路的完全通断控制，也可以作为调节阀使用，通过调整挡板的开合角度，精准控制管路内的废气流量与压力值，适配不同生产工况下的工艺参数要求，尤其适合需要频繁调节压力、气流流速较高的废气输送管路，可有效提升整个管路系统的运行可靠性，降低管路振动带来的焊缝开裂、密封失效等故障概率。
