多级齿轮传动减速箱结构设计

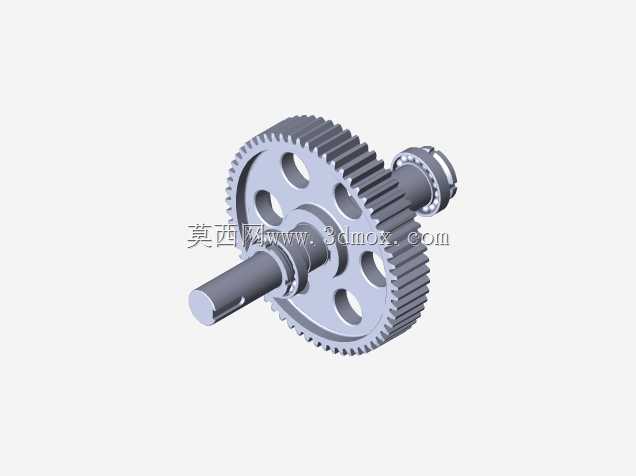

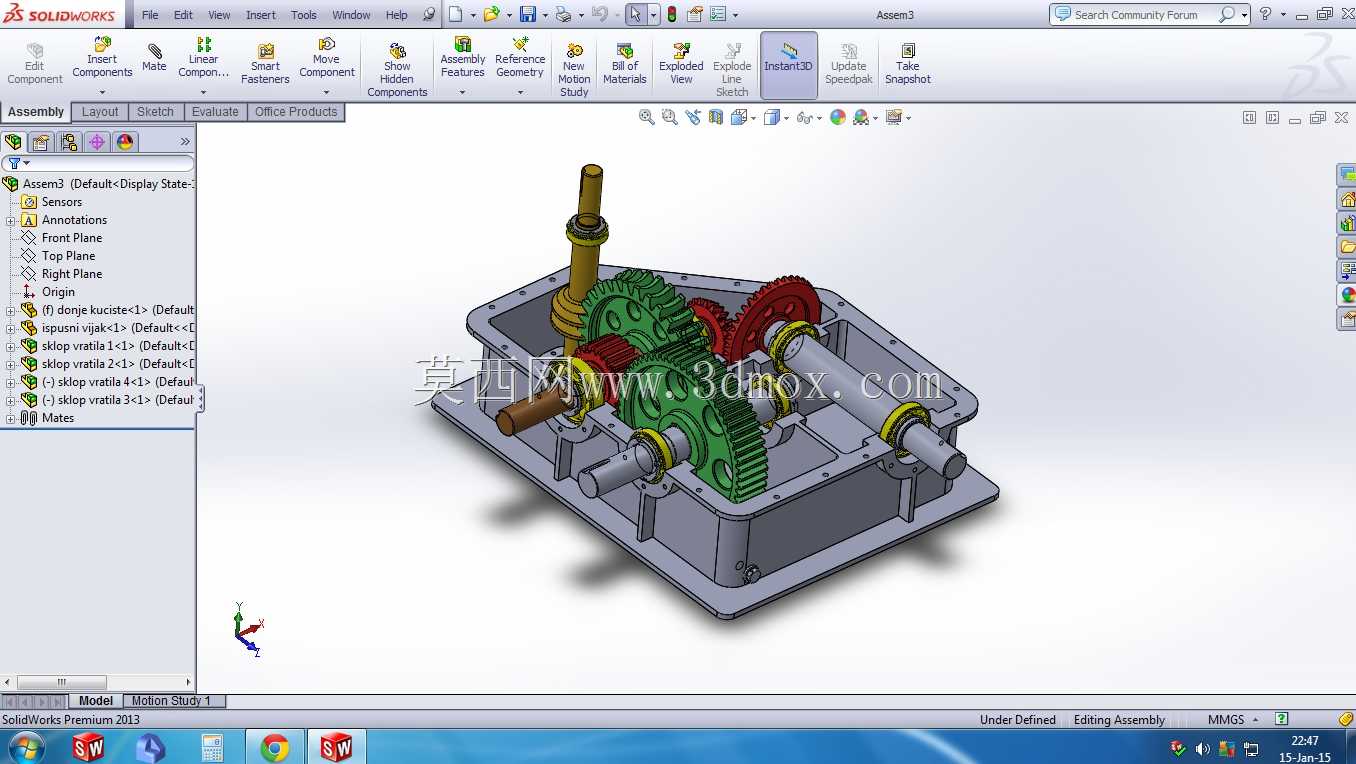

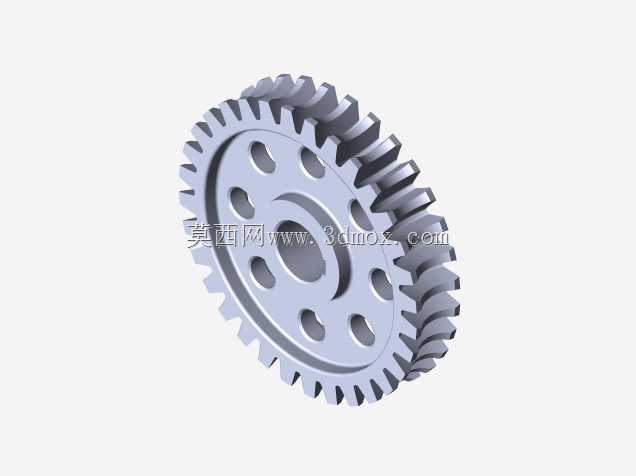

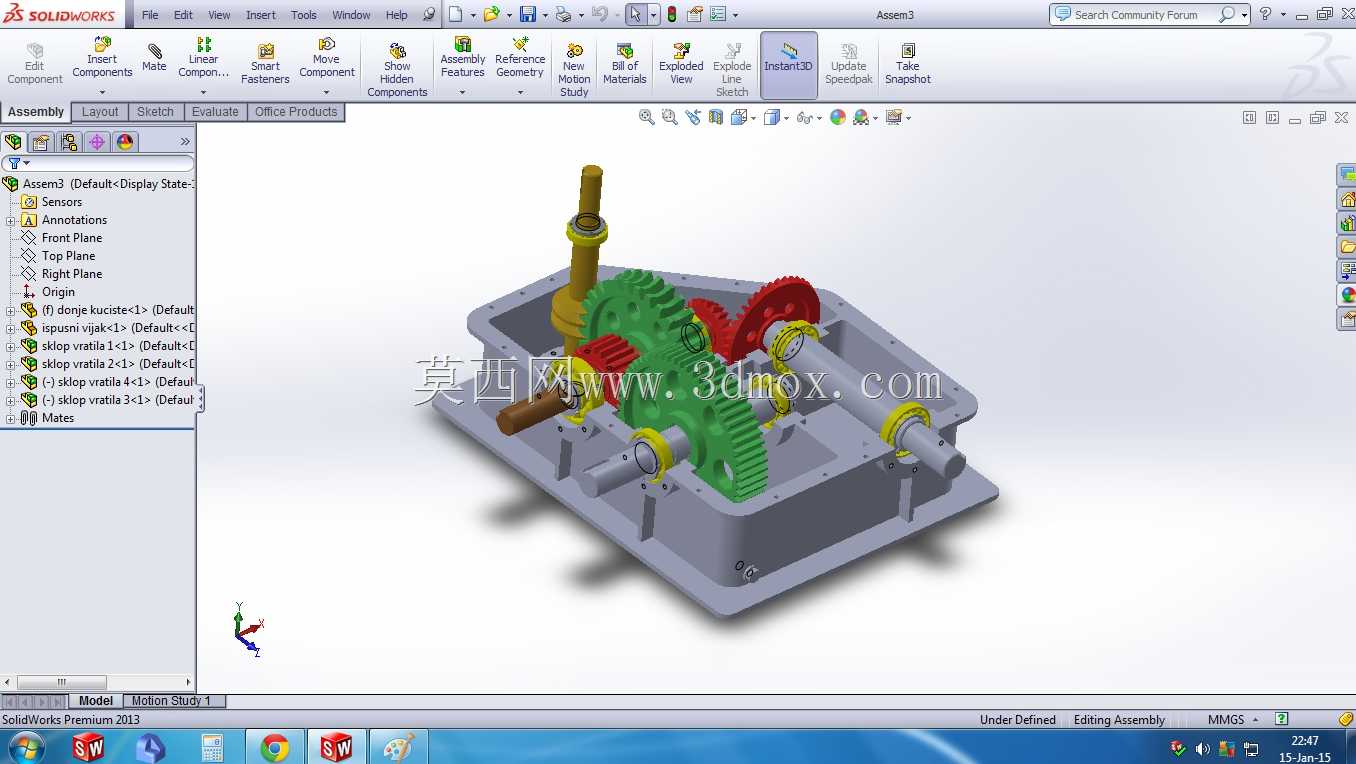

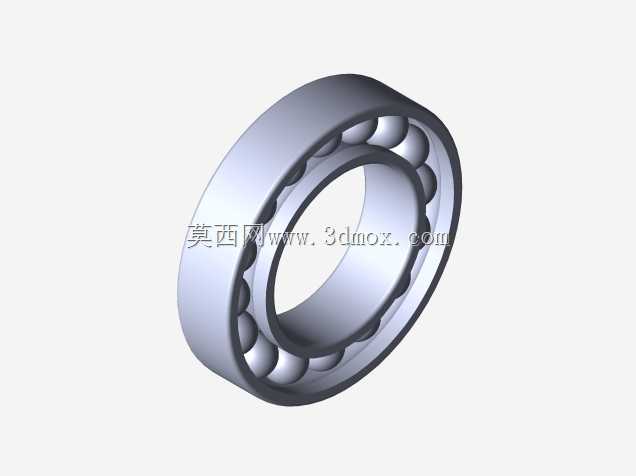

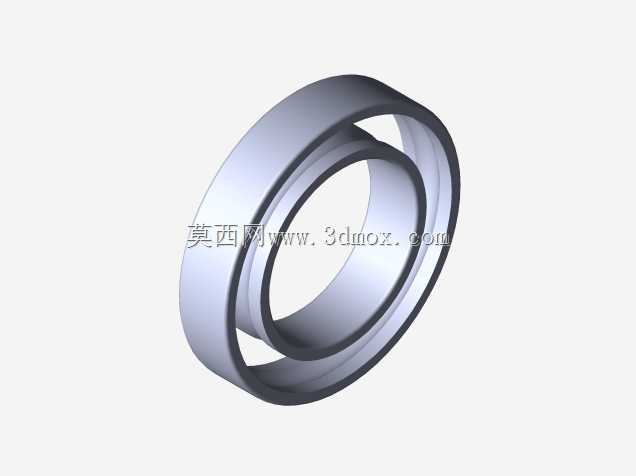

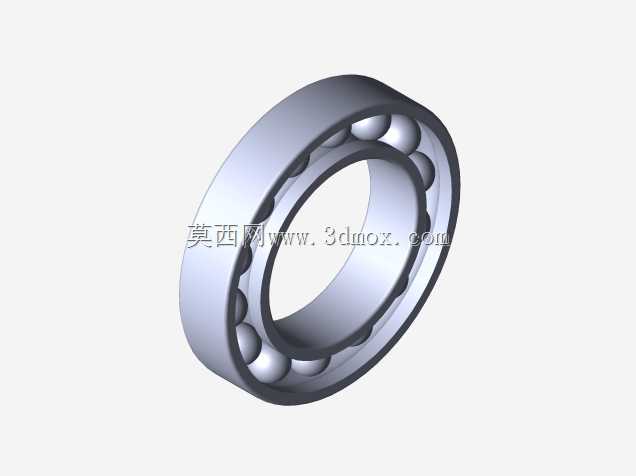

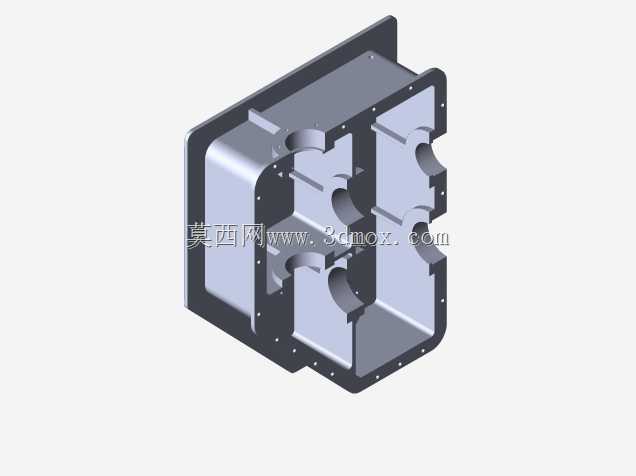

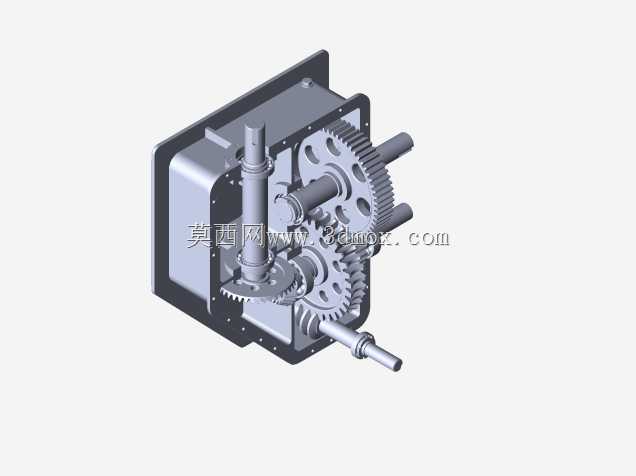

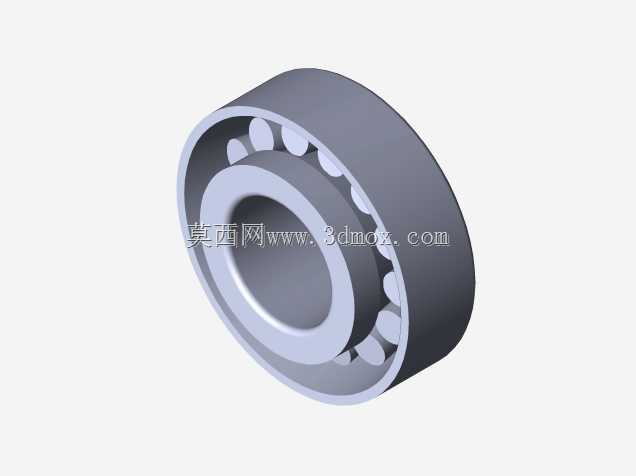

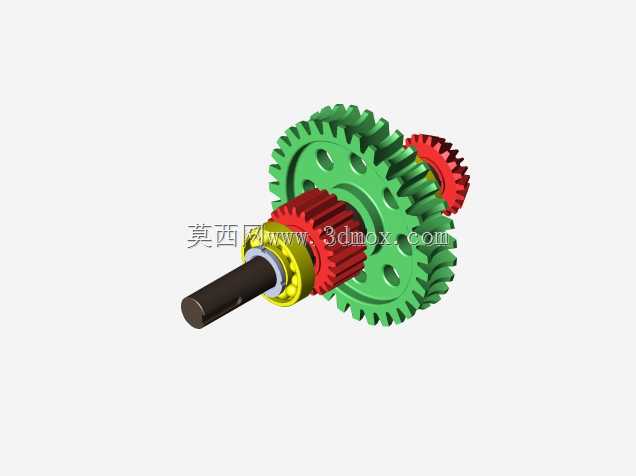

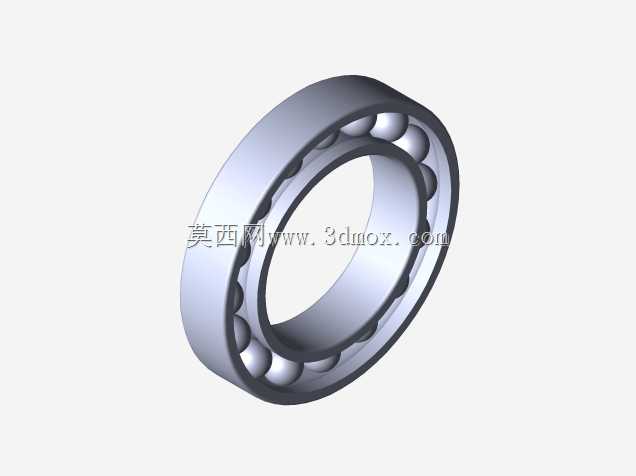

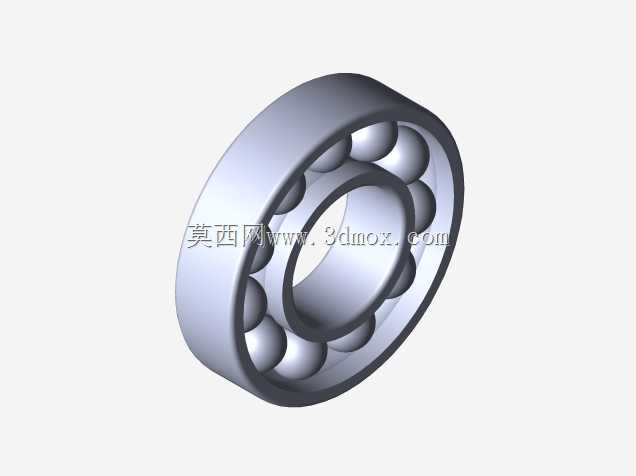

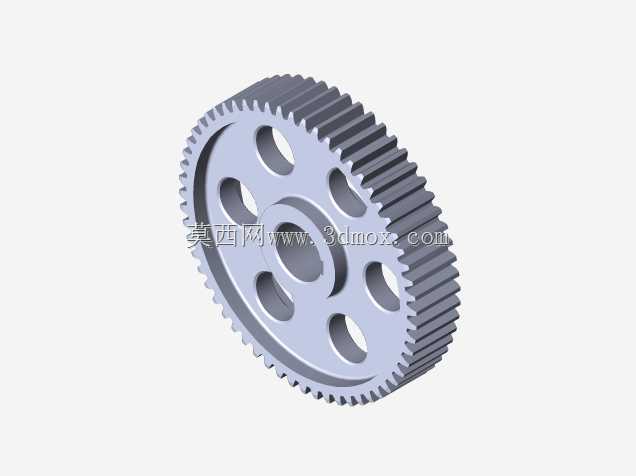

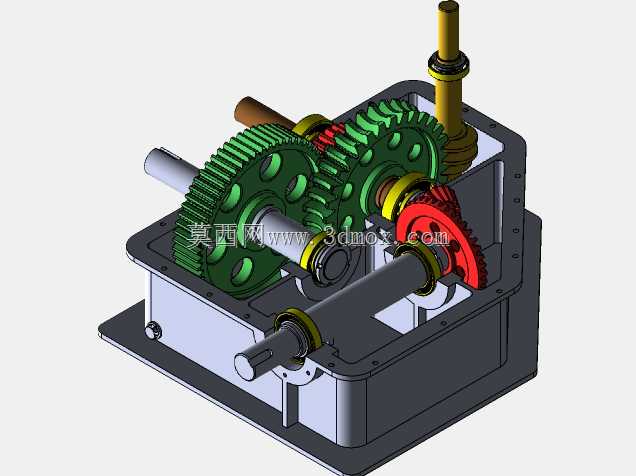

这款多级齿轮传动减速装置，广泛适配各类需要降低输入转速、提升输出扭矩的工业传动场景，覆盖轻工生产线输送驱动、小型工程机械动力传递、农用辅助设备动力匹配、自动化非标设备动力转换等多个应用领域，是动力传输链路中衔接原动机与工作执行端的核心部件，能够有效解决原动机输出转速过高、扭矩不足无法匹配负载工况的问题，保障动力输出端的运行稳定性与负载适配性。从实际用途来看，该装置通过多组不同齿数齿轮的啮合传动，按照预设传动比完成转速的逐级降低，同时将输入扭矩按照传动比对应放大，为后端工作部件提供符合工况要求的低转速大扭矩动力输出，可适配连续运转、间歇启停、正反转切换等多种运行工况，传动过程平稳可靠，能够有效缓冲原动机运行带来的振动冲击，延长后端工作部件的使用寿命。在功能特性上，该装置采用三级不同规格齿轮组合传动的结构，包含直齿圆柱齿轮等多种齿轮结构，各级齿轮啮合间隙经过合理调校，传动过程中噪音低、传动效率高，箱体采用剖分式结构设计，上下箱体通过螺栓紧固连接，既保证了整体结构的刚性，也方便后期内部齿轮、轴系部件的检修与维护；各输入输出轴端均设置有轴承支撑与密封结构，既能够保障轴系运转的同轴度与转动灵活性，也可以防止箱体内部润滑油泄漏，同时阻挡外部粉尘、杂质进入箱体内部破坏齿轮啮合面。从设计思路来看，整体结构围绕传动稳定性、安装便捷性、维护便利性三个核心维度展开，齿轮参数经过匹配计算，各级传动比分配合理，避免单级传动比过大造成的齿轮尺寸冗余、传动负载不均问题；箱体底部设置有带安装孔的固定法兰边，能够通过螺栓直接固定在设备安装基座上，输入轴与输出轴的轴伸长度、轴径尺寸按照通用传动接口标准设计，可直接通过联轴器、带轮等部件与原动机、工作负载连接，无需额外定制转接部件。在外形尺寸与安装边界上，整体箱体采用方正的箱型结构，内部齿轮组件按照传动路径分层排布，充分利用箱体内部空间，整体结构紧凑无冗余外凸结构，安装时仅需预留对应轴伸长度的操作空间即可完成与周边部件的连接适配，箱体底部安装孔的孔距按照通用安装规范设置，能够适配多数常规设备的安装基座尺寸，无需对安装基面做额外改造即可完成固定安装。
