蜗轮蜗杆式单级减速传动装置结构

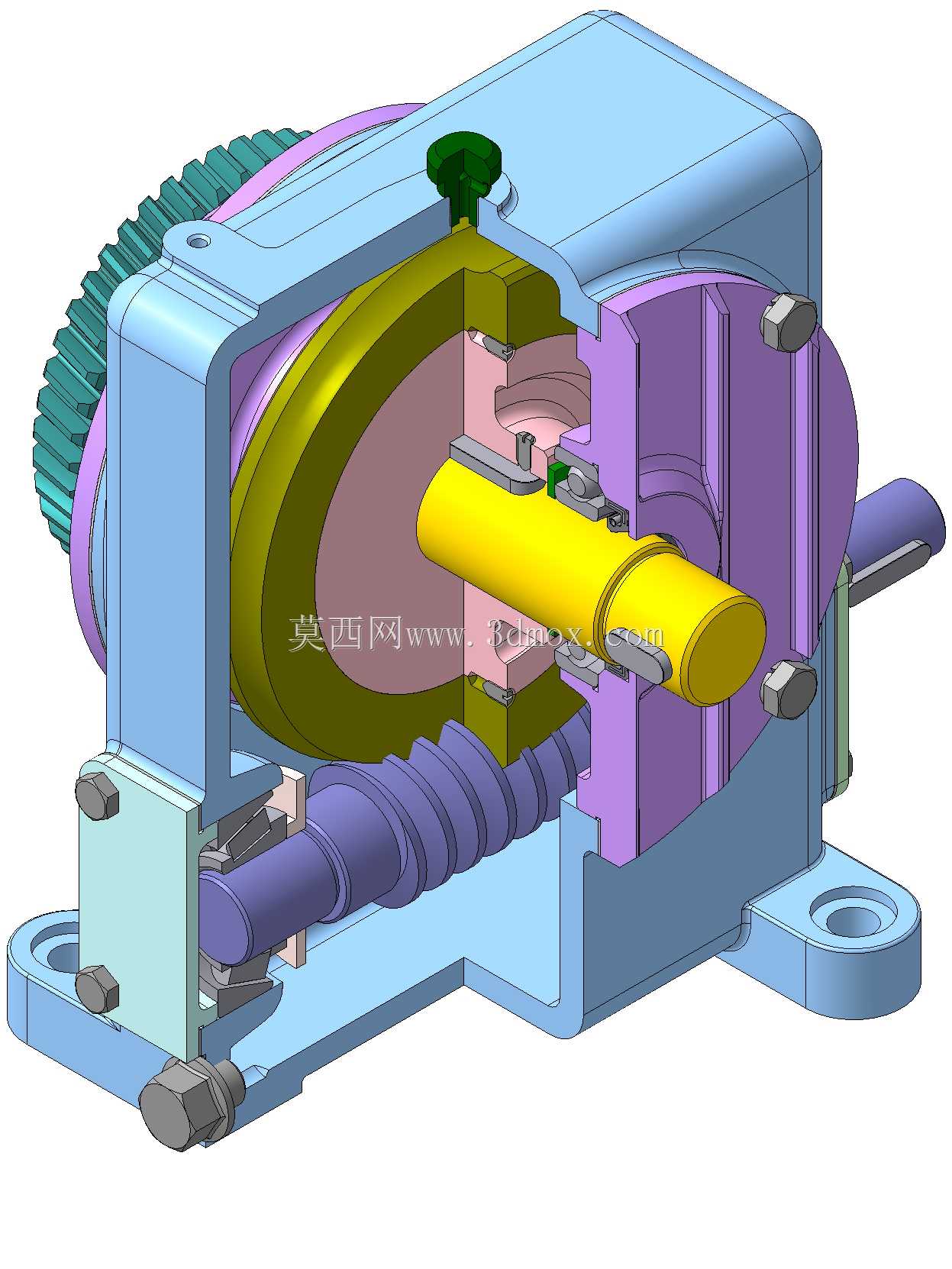

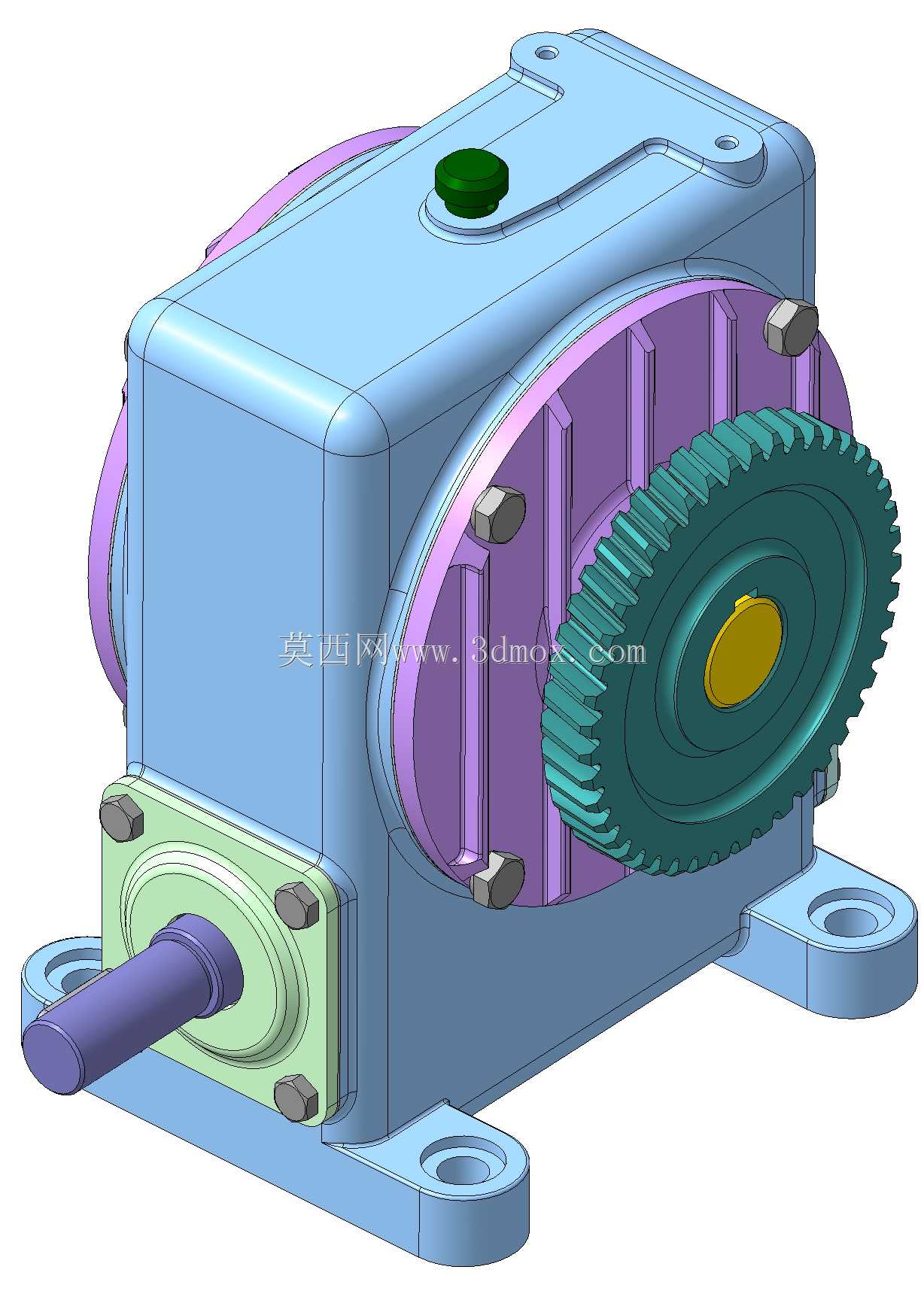

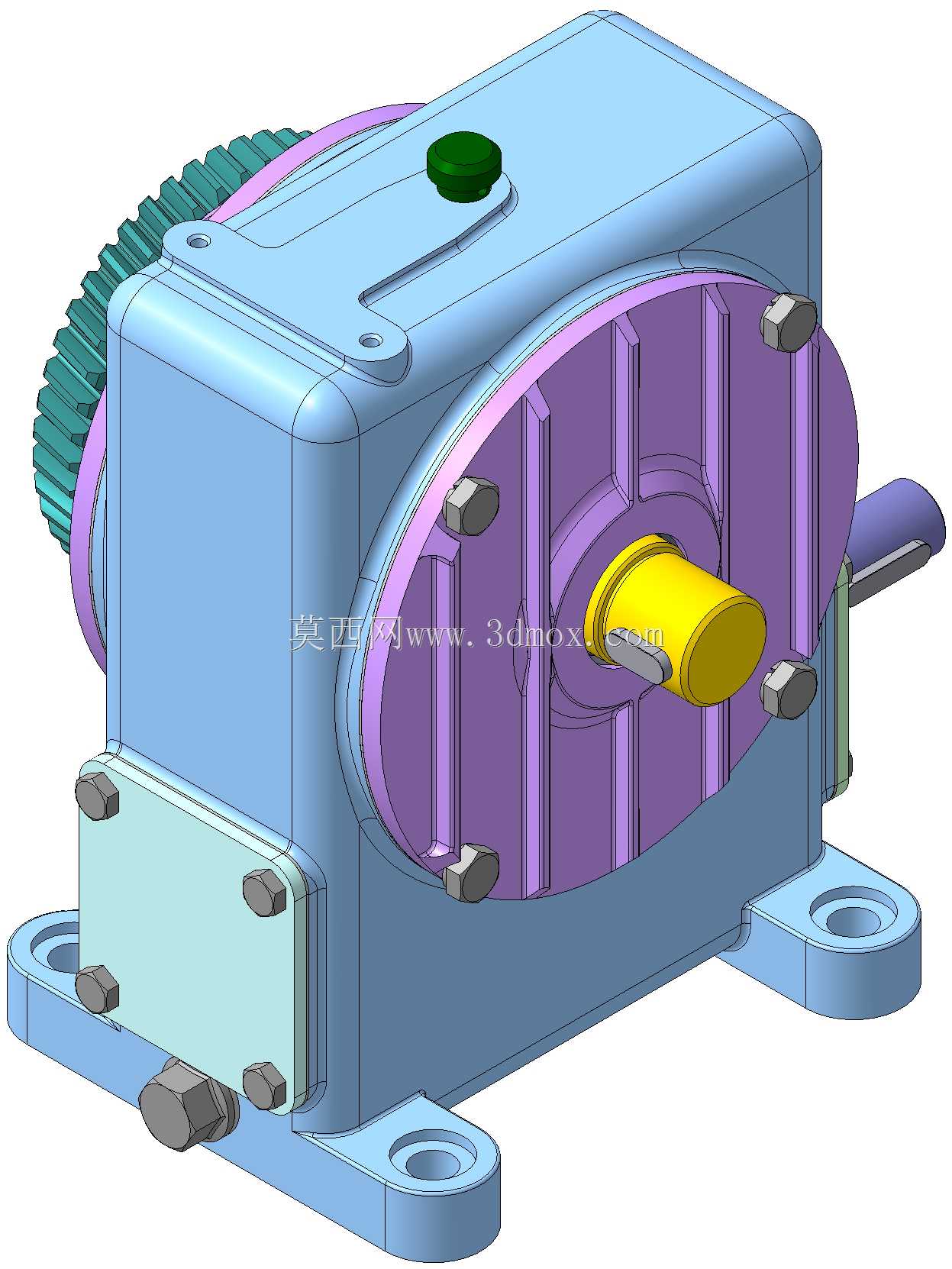

这款蜗轮蜗杆结构的减速装置，主要应用在中小功率传动场景中，常见于轻工输送设备、小型食品加工机械、自动化生产线的进给机构、舞台升降装置以及小型农机的传动单元中，核心作用是将原动机输出的高转速低扭矩动力，转换为低转速大扭矩的输出动力，匹配执行端的负载运行需求，同时利用蜗轮蜗杆副的自锁特性，在设备停机时避免负载端反向转动引发的安全隐患，提升设备运行的稳定性与安全性。从功能特性来看，该装置采用单级蜗轮蜗杆传动结构，蜗杆与蜗轮呈空间垂直交错布置，相比平行轴齿轮减速结构，单级即可实现较大的传动比，整体结构更加紧凑，传动过程平稳、噪音更低，啮合时的齿面接触面积更大，能够承受一定的冲击负载，同时具备反向自锁能力，无需额外加装制动组件即可满足部分垂直传动场景的防反转需求。在设计思路上，整体采用剖分式箱体结构，上下箱体通过螺栓紧固连接，既方便内部蜗轮、蜗杆组件的装配与后期维护检修，也能保证箱体的整体刚性，为内部传动部件提供稳定的支撑与密闭防护，避免运行过程中外界粉尘、水汽侵入啮合区域，同时容纳润滑油脂为齿面与轴承提供持续润滑。输入侧的蜗杆轴两端采用轴承支撑，保证蜗杆转动时的同轴度，减少径向窜动；输出侧的蜗轮轴同样通过轴承定位，两端伸出箱体的轴端设计有密封结构，防止润滑油渗漏。箱体底部设置带安装孔的支撑脚，安装时可通过螺栓直接固定在设备的安装基座上，安装边界清晰，输入轴与输出轴的轴端尺寸、中心高度均按照通用传动接口设计，能够直接匹配标准规格的联轴器、带轮等传动连接件，无需额外定制转接部件。外形上整体呈方正的箱式结构，边角做了圆弧过渡处理，既减少铸造或加工时的应力集中，也能避免安装调试过程中尖锐边角带来的操作风险，箱体侧面预留有油位观察、注油与排油的结构位置，方便日常维护时检查润滑油状态、更换润滑介质，整体结构在满足传动性能要求的前提下，尽可能压缩了整体体积，减少设备安装时的空间占用，适配各类安装空间受限的中小功率传动场景。
