工业厂区跨路桁架式管道支撑钢架

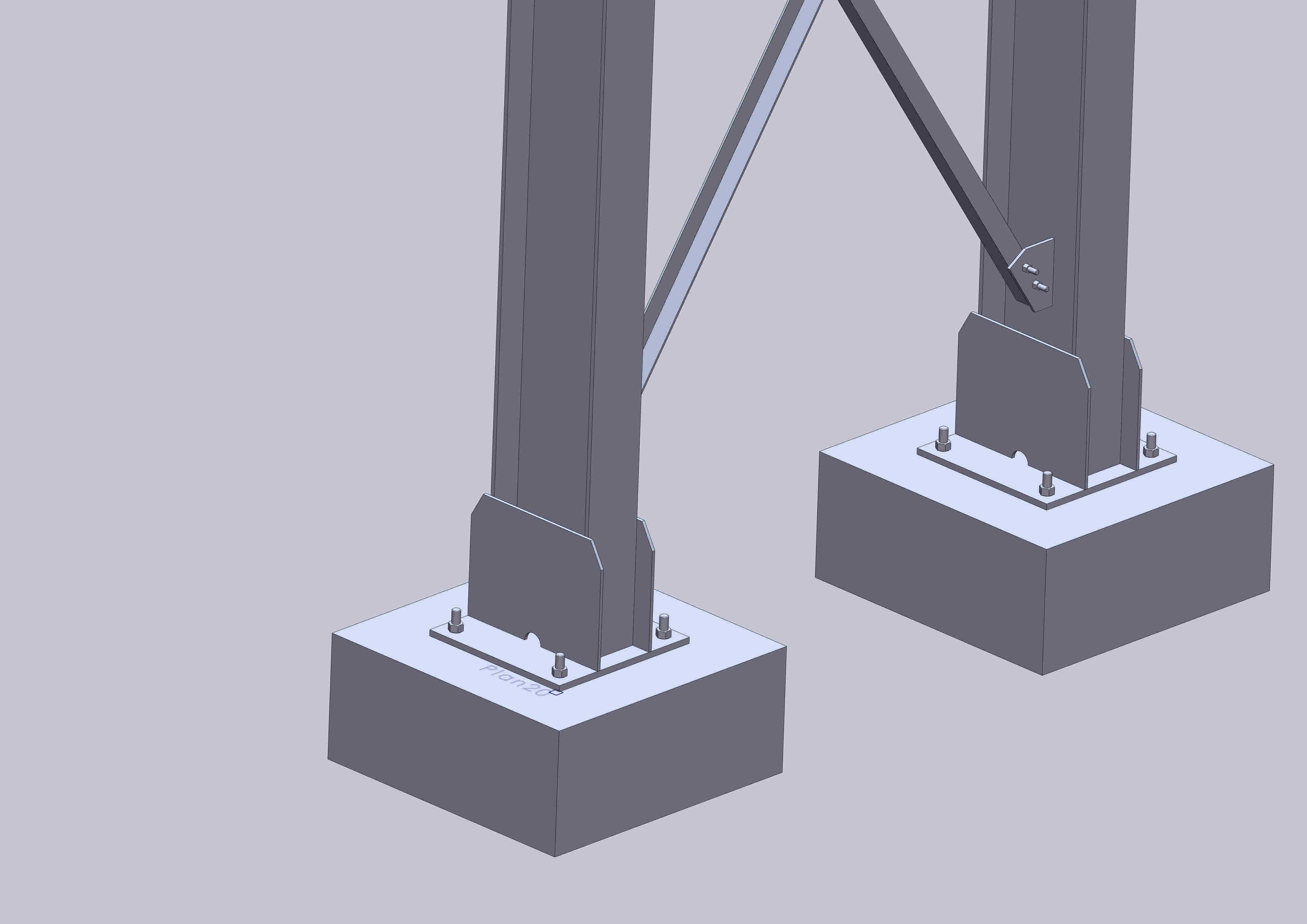

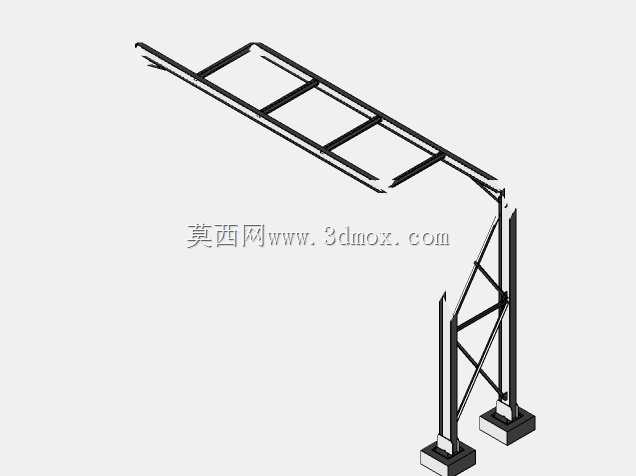

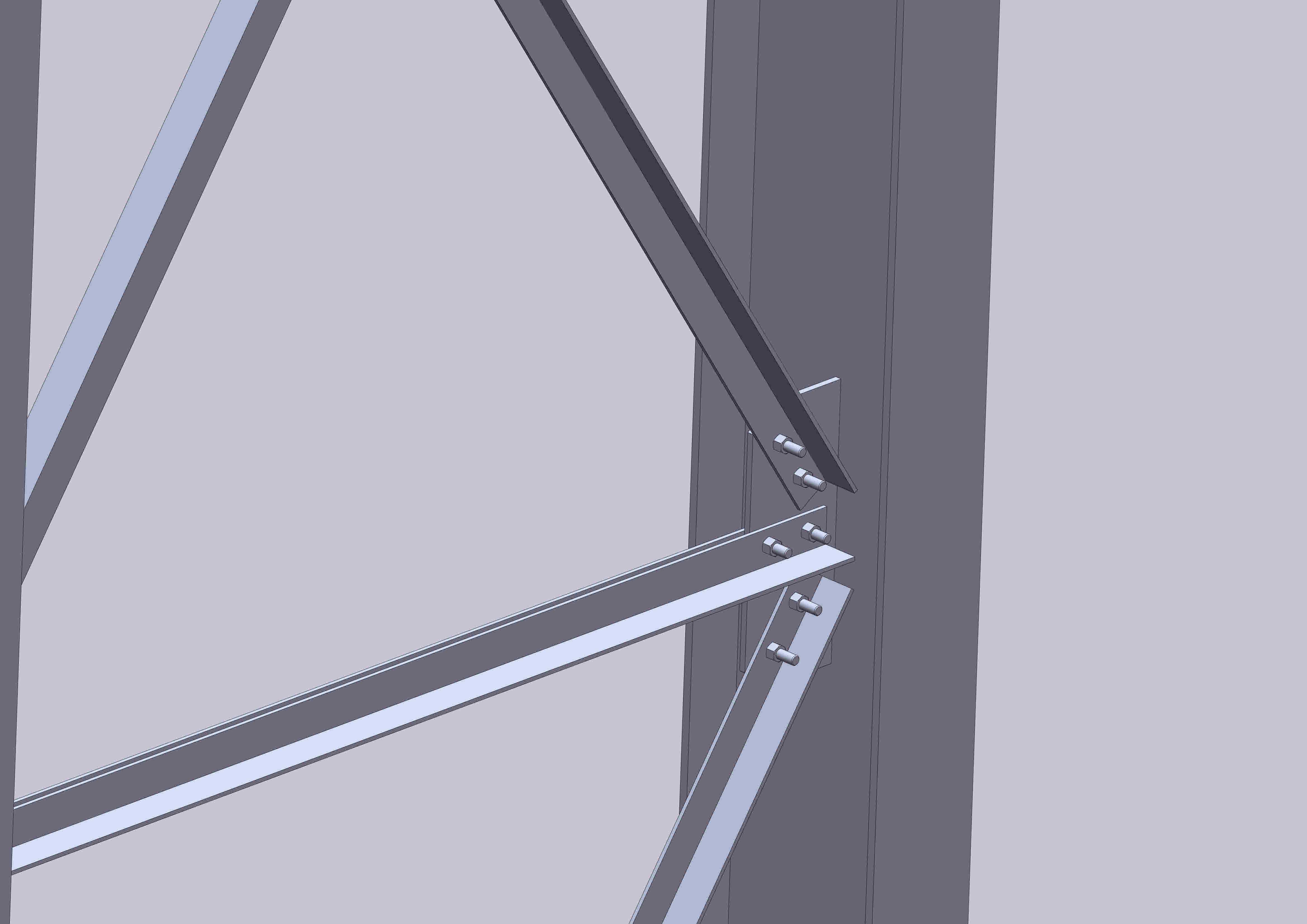

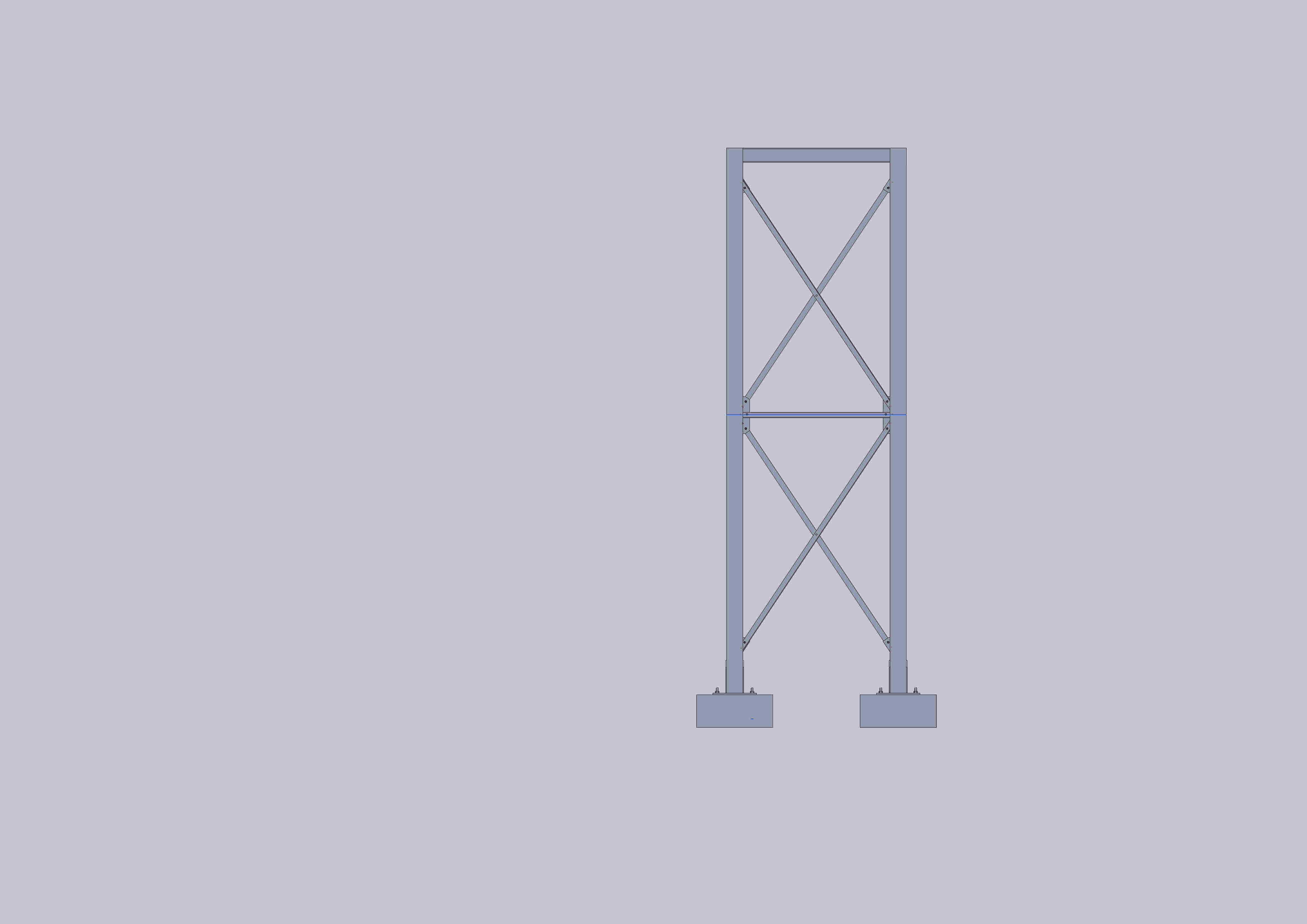

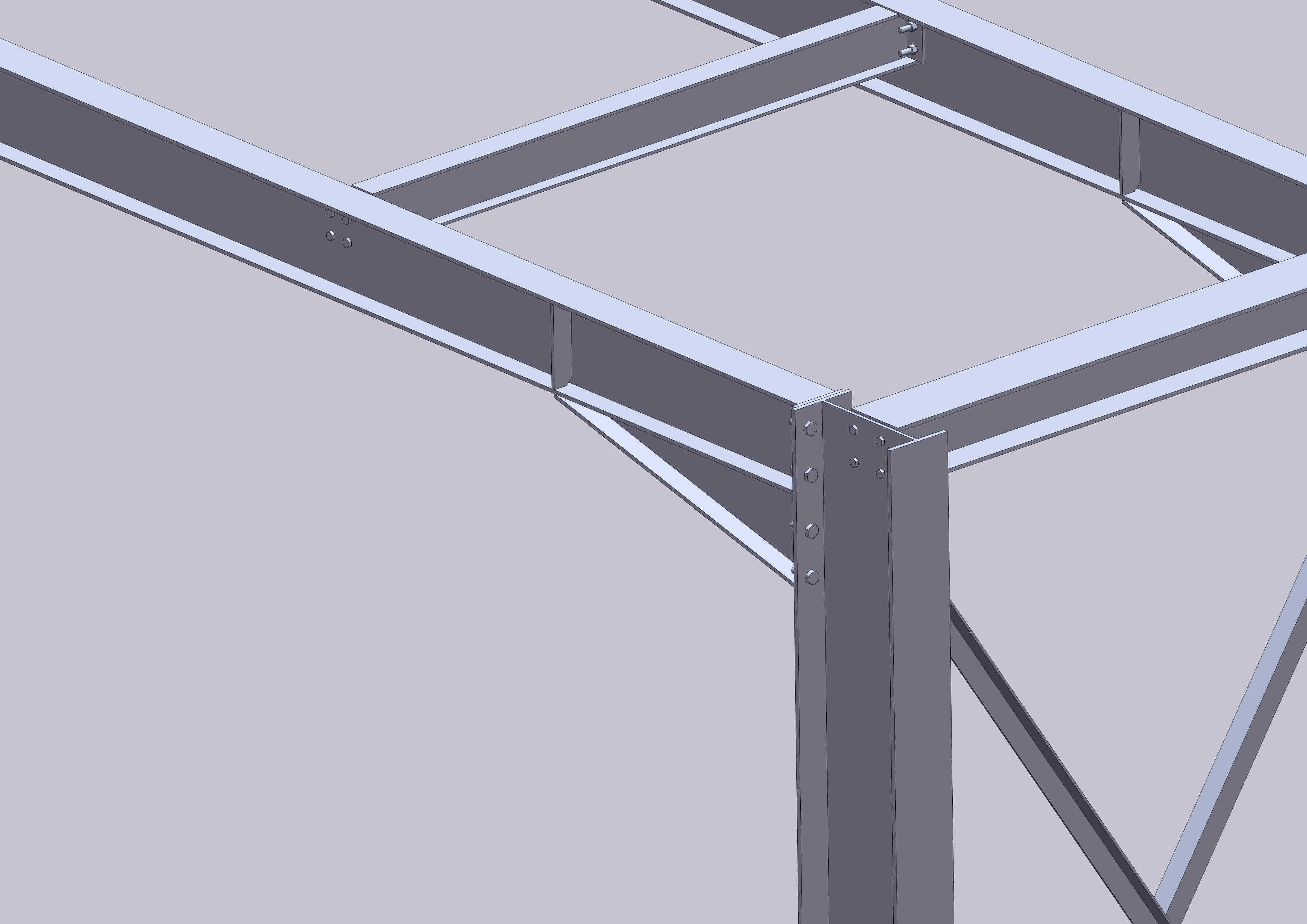

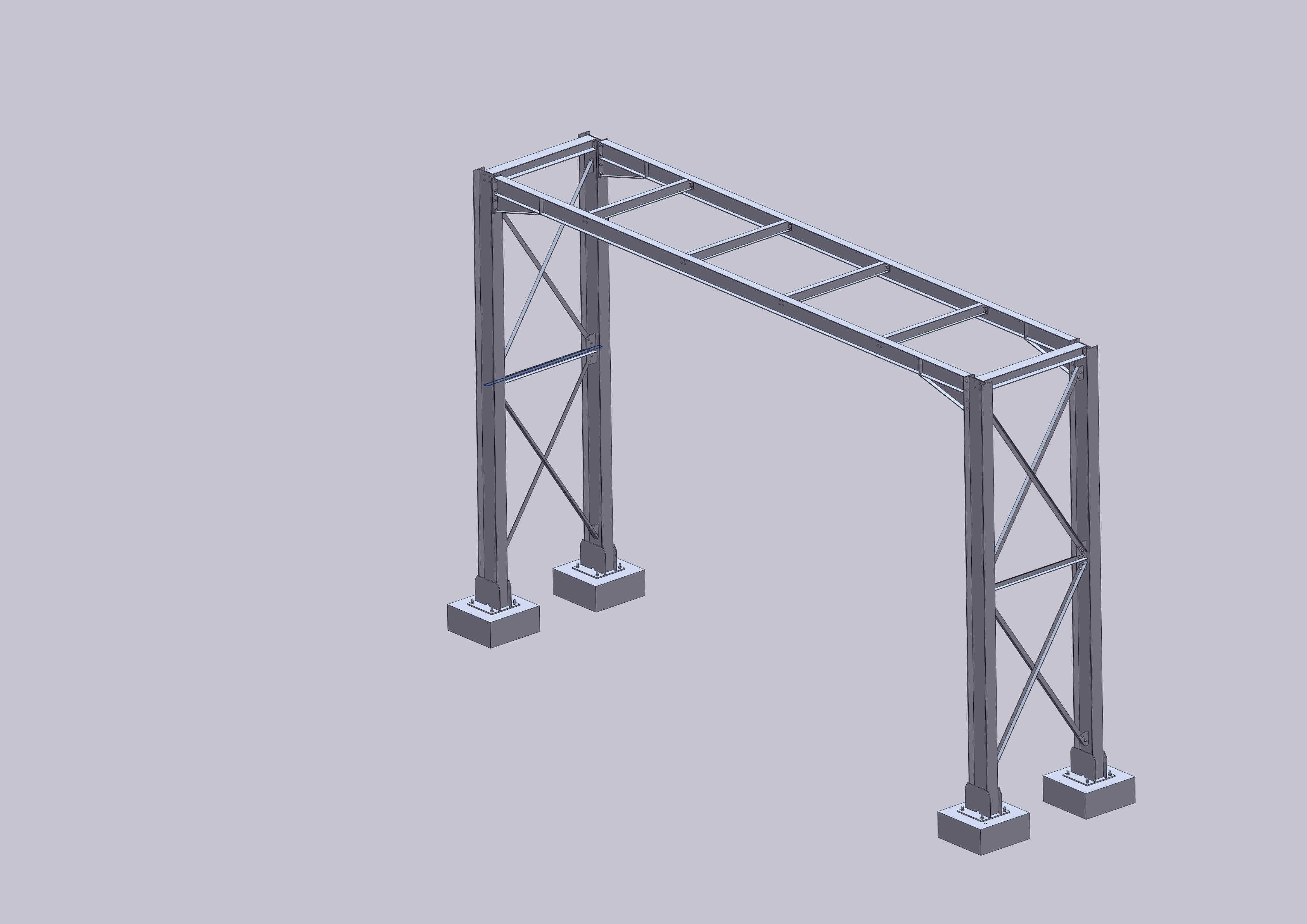

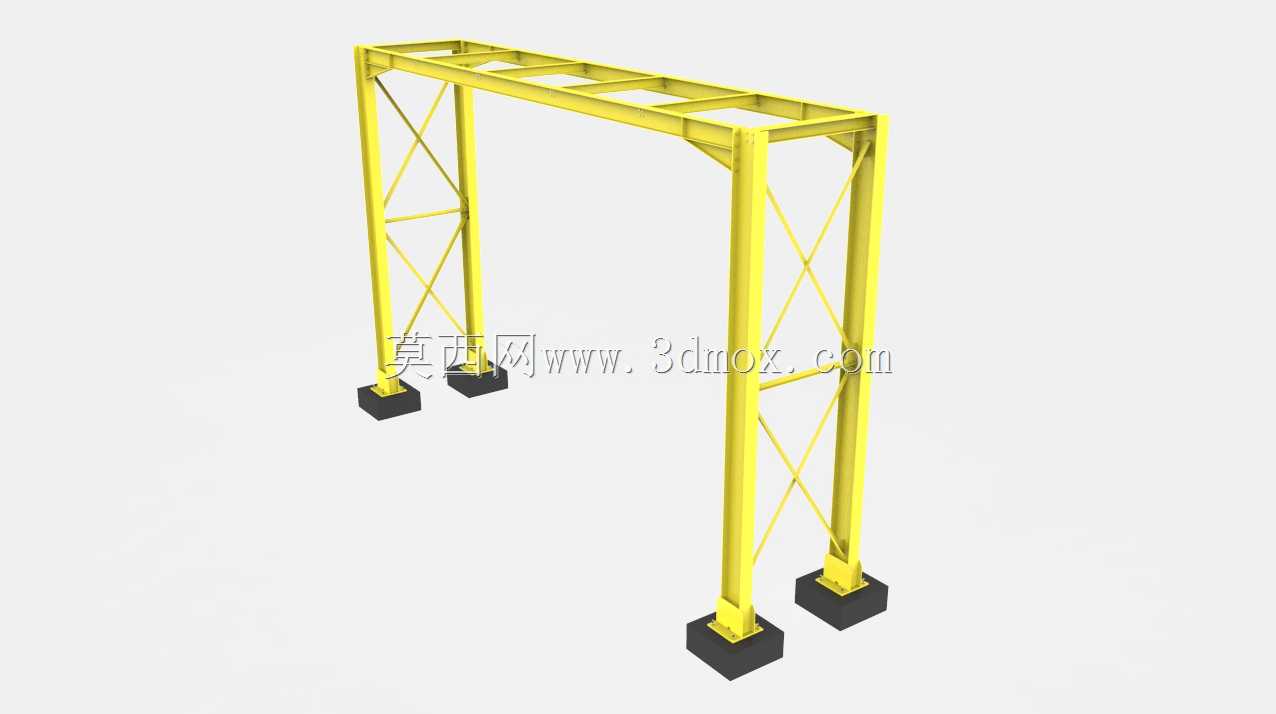

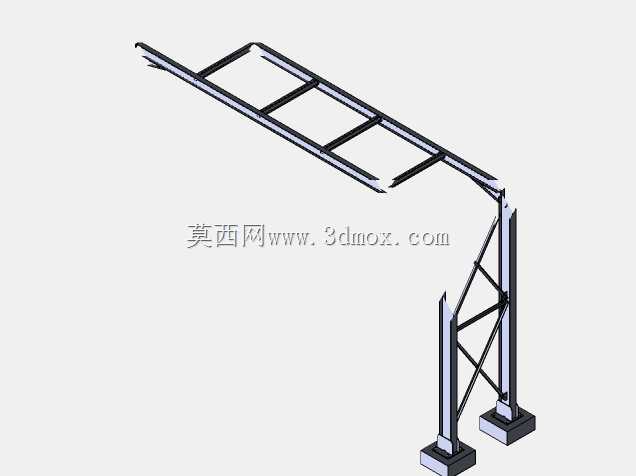

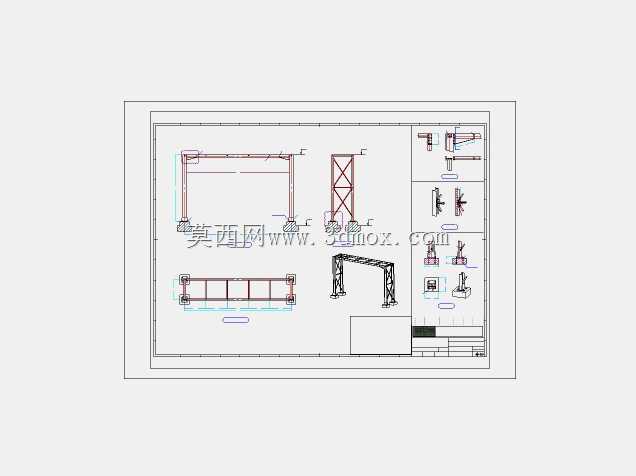

这款跨路桁架式管道支撑钢架，主要应用于工业厂区、化工园区、市政管线布设场景中，当工艺管线、给排水管道、线缆桥架需要跨越厂区内部道路、小型沟渠、设备作业通道时，该结构可在不阻断地面通行空间的前提下，为架空布设的管线提供稳定可靠的承重支撑，替代传统落地支墩占用地面通行空间的方案，兼顾管线布设需求与地面空间的通行、作业功能。从实际用途来看，该支撑结构可承载多根并行排布的不同管径工业管道，包括工艺物料管、蒸汽管、消防水管、压缩空气管等，同时可兼顾敷设弱电、动力线缆桥架，将跨区域的管线集中架空布设，减少地面管线开挖、支墩布设对厂区整体布局的影响，也能避免地面通行车辆、作业设备对管线造成剐蹭碰撞，提升管线运行的安全性。在功能特性上，该结构采用双立柱加顶部桁架的设计形式，立柱侧面设置交叉斜撑形成稳定的桁架受力体系，可将顶部承载的管道重量均匀传递至底部混凝土基础，整体抗侧移、抗风载能力优异，能够适应户外露天布设的受力需求，即使在厂区内有重型车辆通行带来的地面微振、户外常规风力作用下，也能保持结构稳定，避免支撑的管线出现形变、接口渗漏问题。设计思路上，整体采用模块化的型材拼接逻辑，立柱、顶部横梁、斜撑均采用标准规格的型钢构件，通过焊接或螺栓拼接形成整体结构，底部设置方形混凝土配重基础，通过预埋螺栓与钢立柱牢固连接，既保证了结构的整体刚性，也便于现场快速组装施工，无需复杂的现场浇筑养护流程，可大幅缩短管线跨路布设的施工周期。外形尺寸与安装边界方面，该结构整体为门型框架形态，立柱间距可根据跨越的道路宽度、通道跨度灵活适配，常规适配4-8米的跨距需求，立柱高度可根据下方通行的车辆高度、设备作业高度调整，通常净空高度满足4.5米以上的厂区通行要求，顶部桁架宽度可根据需要承载的管道数量、排布宽度设计，两侧立柱外边缘预留不小于0.5米的安装操作空间，底部基础需设置在道路两侧的硬化地面区域，避开地下管线、排水沟渠的布设位置，保证基础承重能力满足整体结构加满载管道的总承重要求，安装完成后立柱垂直度偏差控制在规范允许范围内，确保顶部桁架保持水平，避免管道布设后出现局部应力集中的问题。
