符合ASME VIII规范的卧式油分离器结构设计

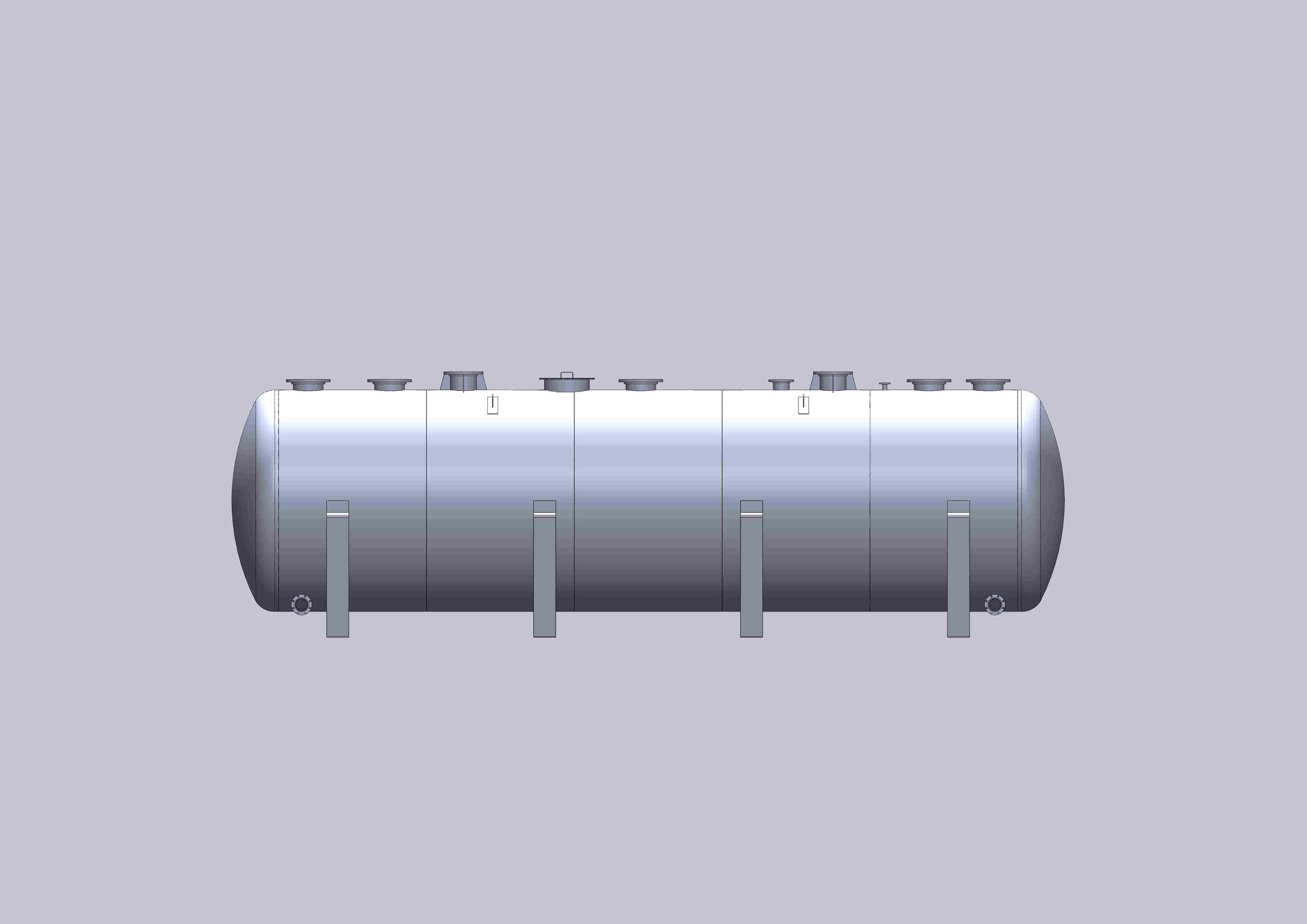

这款卧式油分离器主要应用于石油炼化、天然气处理、化工生产以及大型制冷机组的工艺管路系统中，核心作用是脱除工艺介质中裹挟的液态油滴，保障下游工艺介质的纯度，避免液态油进入后续设备造成催化剂失效、换热效率下降、设备内壁腐蚀等问题，是油气处理工艺链路中不可或缺的核心分离设备。设备采用卧式长罐体布局，相比立式分离器拥有更大的气液接触沉降截面，在处理大流量介质时能够有效降低介质在罐体内的轴向流速，给油滴沉降提供充足的停留时间，尤其适配中低压工况下的大流量油气分离需求。

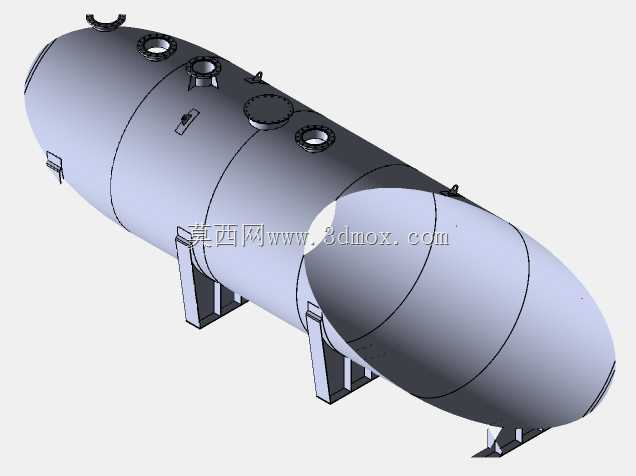

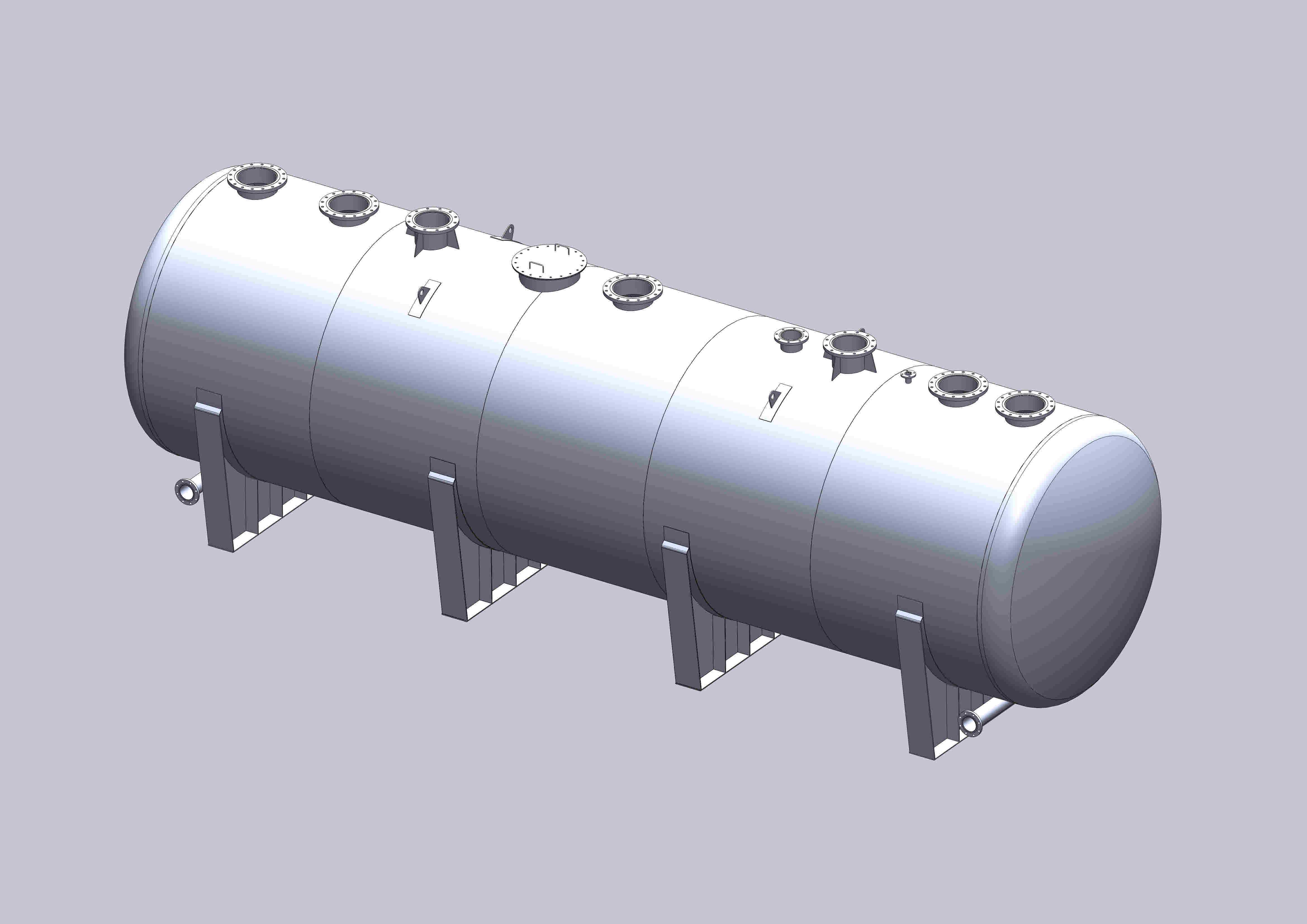

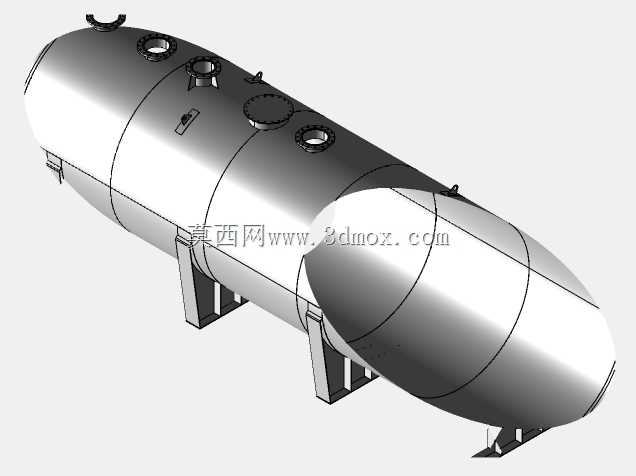

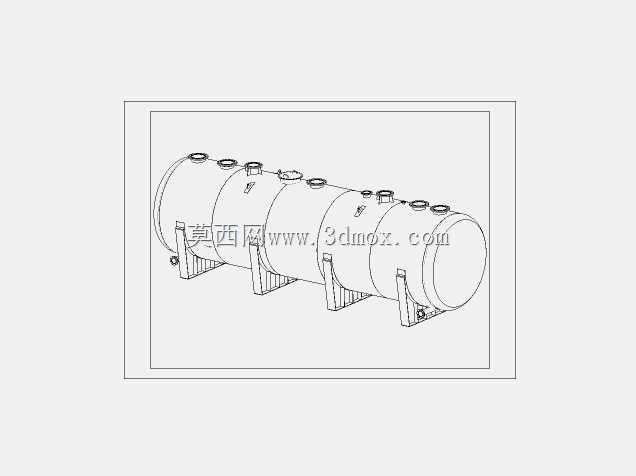

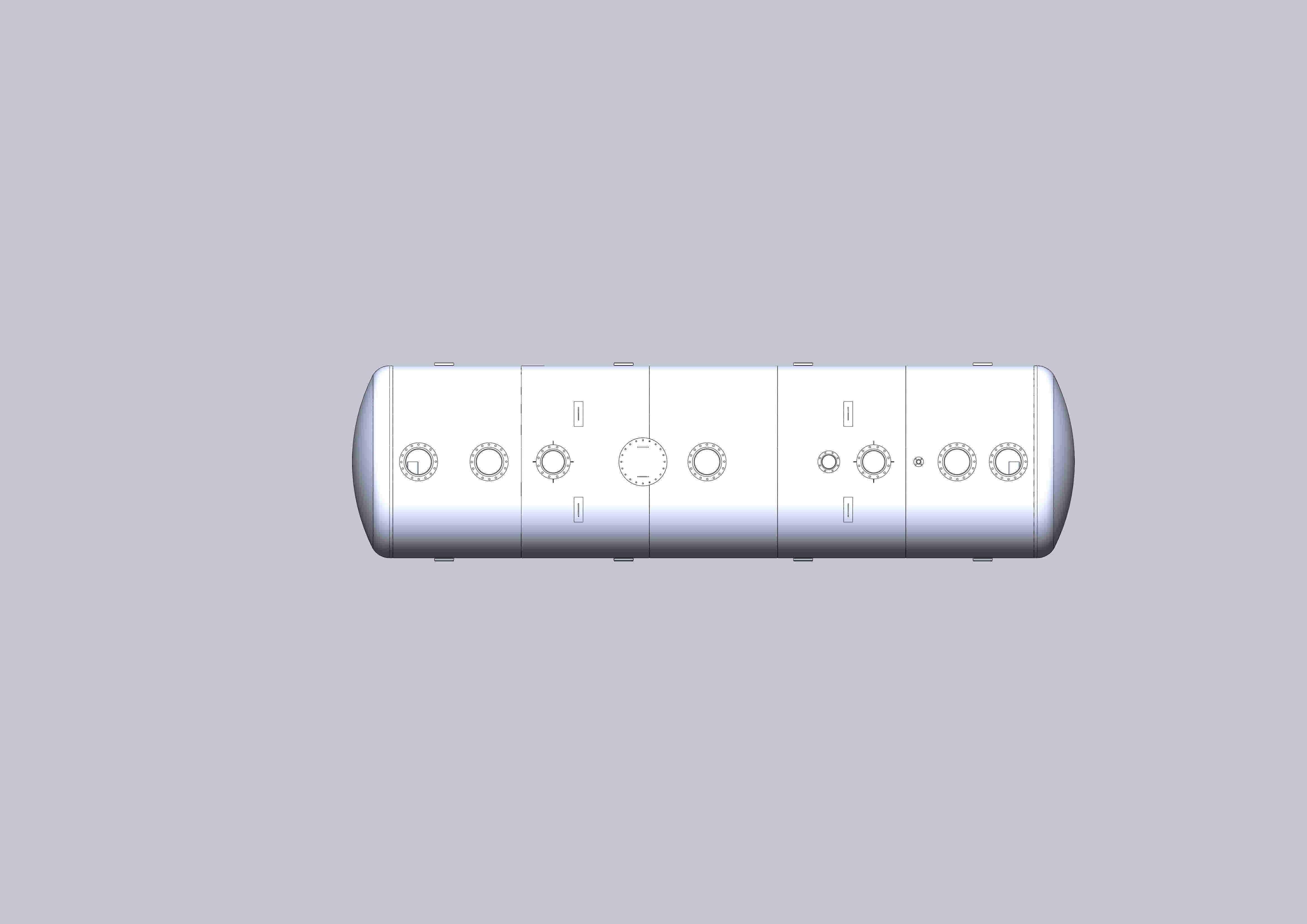

从功能设计来看，罐体顶部沿轴向依次布置多组不同规格的接管法兰，分别对应介质入口、气相出口、安全阀接口、压力表取压口、人孔检修口以及液位计接口，能够完整覆盖设备运行过程中的介质进出、安全泄放、参数监测、内部检修的全部功能需求；罐体底部设置的低位接管可用于定期排放沉降积累的液态油与杂质，侧面布置的液位检测接口可实时监测罐内油位高度，联动排油阀实现自动排油作业。设备的支撑结构采用鞍式支座设计，支座沿罐体轴向均匀分布，每个支座都设置了加强筋板结构，能够均匀承载满液状态下的罐体重量，同时适配混凝土基础或钢结构平台的安装要求，安装时需注意预留支座一端的热膨胀位移空间，避免罐体运行时温度变化产生的热应力造成结构损伤。

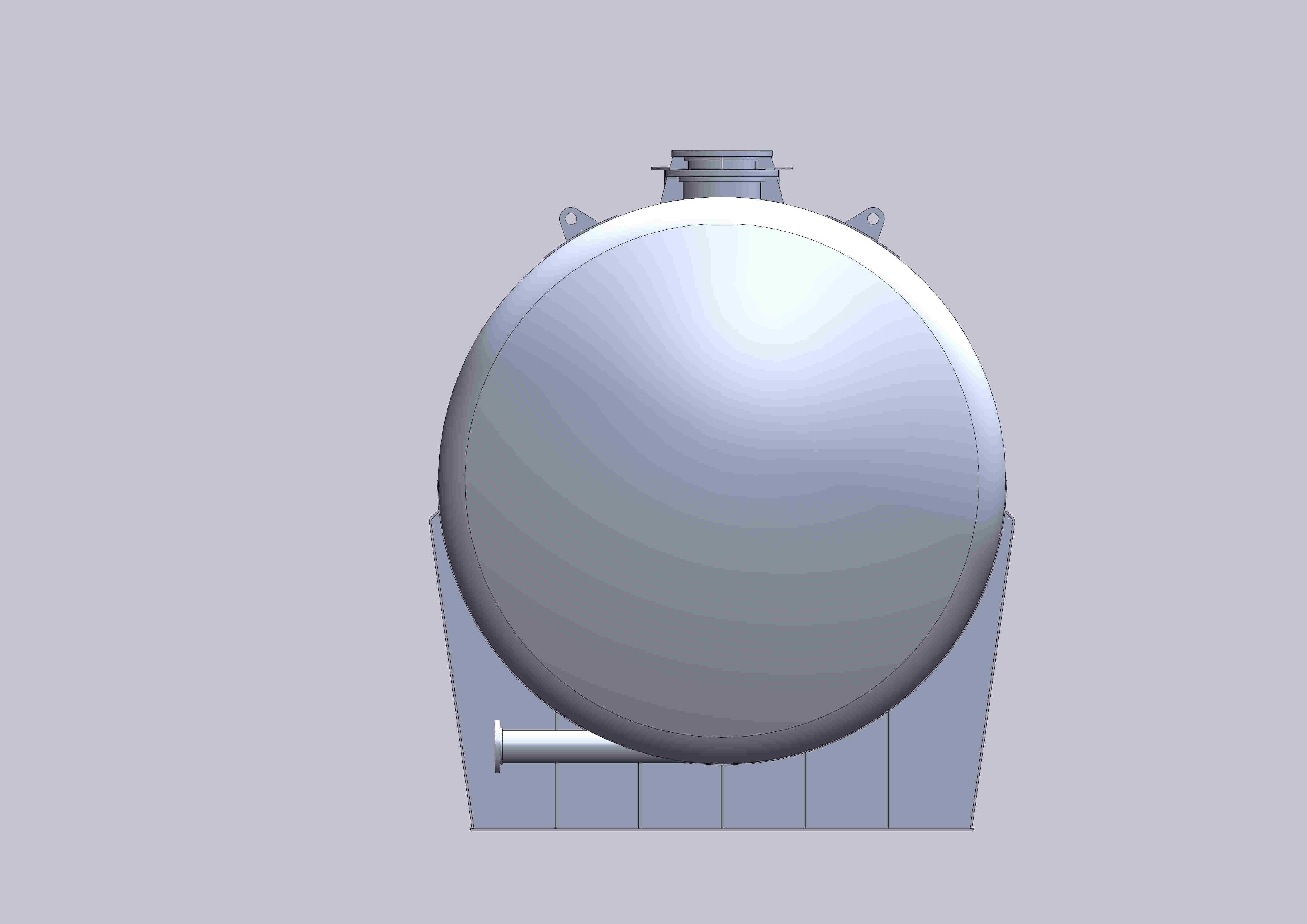

设计过程严格遵循ASME VIII压力容器结构规范，罐体采用等直径圆筒加两端标准椭圆封头的结构形式，筒体段通过环向焊缝拼接，所有接管与罐体的连接位置都做了局部补强设计，降低开孔位置的应力集中风险；罐体内部可根据实际工况选配丝网除沫、折流板聚结等内件，进一步提升微小油滴的捕集效率，整体结构充分考虑了承压稳定性、介质流动特性以及现场安装运维的便利性，能够长期稳定在设计压力与温度工况下运行，有效保障工艺系统的连续稳定生产。
