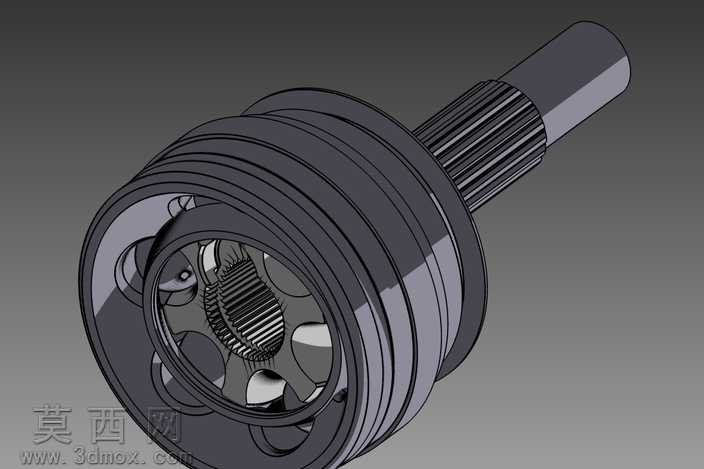

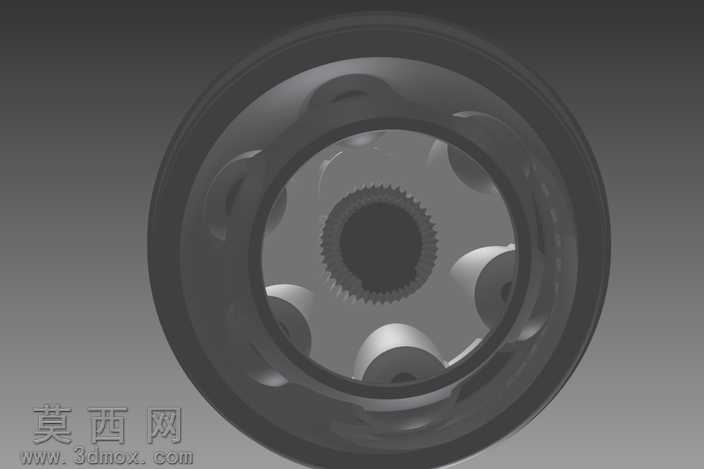

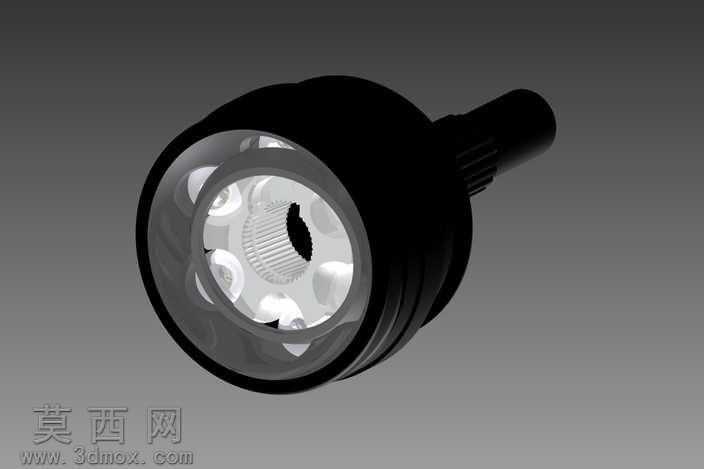

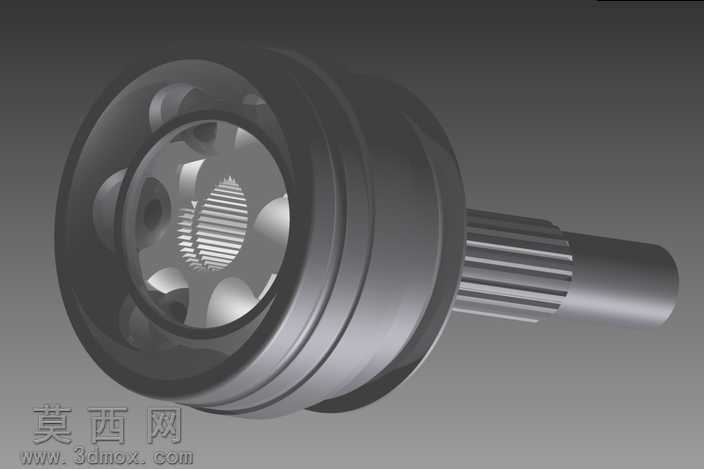

汽车等速万向节传动轴总成结构设计

本作品为等速万向节传动轴总成的三维参数化建模成果，建模过程严格遵循机械传动部件的实际设计规范，依托Autodesk Inventor平台完成全零件的特征化建模与整体装配约束搭建。建模初期先梳理该部件的功能逻辑：等速万向节需要在主从动轴存在夹角的工况下保持两轴转速同步，避免传动过程中的转速波动与附加载荷，因此建模时优先拆分核心功能构件，分别完成花键输入轴、钟形壳、星形套、钢球、保持架、防尘密封结构、轴端连接段等独立零件的建模。零件建模阶段，针对花键轴段采用参数化草图驱动拉伸结合阵列特征完成渐开线花键齿的构建，保证齿形参数符合传动啮合的精度要求；钟形壳作为万向节的外壳承载构件，通过旋转特征构建主体轮廓后，对内部的弧形滚道采用扫掠切除特征完成加工，精准还原滚道与钢球的配合曲面，保证钢球可在滚道内顺畅滑动实现角度补偿；星形套的内花键与外滚道采用同轴度约束建模，确保内外传动基准的统一；保持架的窗口结构通过草图拉伸切除完成，窗口尺寸与钢球直径做间隙配合设定，保证钢球在窗口内的定位精度同时预留活动余量。装配阶段采用自底向上的装配逻辑，先完成星形套与保持架、钢球的子装配，通过配合约束将六颗钢球分别定位在保持架窗口与星形套滚道、钟形壳滚道的对应位置，保证所有钢球始终处于主从动轴的角平分面上，实现等速传动的结构逻辑；之后将子装配与钟形壳、花键轴、密封组件依次装配，添加同轴、端面贴合、角度限位等装配约束，还原部件实际工作时的活动自由度，可直观演示轴段存在夹角时的传动状态。渲染阶段采用金属材质赋予核心传动构件，区分不同零件的材质质感：花键轴与钟形壳采用调质钢材质，调整金属粗糙度与反射参数体现机加工后的金属光泽；保持架与星形套采用合金结构钢材质，适当提高材质硬度对应的视觉表现；密封结构采用橡胶材质，调整漫反射参数体现橡胶的哑光质感。整体建模过程严格遵循机械设计的公差与配合要求，所有配合面的尺寸参数均参考实际等速万向节的行业设计标准，模型无特征错误、无干涉问题，可用于传动结构原理演示、零部件选型参考以及后续的工程图导出、有限元分析等二次开发工作，完整还原了等速万向节传动轴的内部构造与工作逻辑，清晰展现了该部件如何通过钢球在滚道内的位置自适应调整，实现变角度工况下的等速扭矩传递。
