卧式车载燃油储油箱结构设计

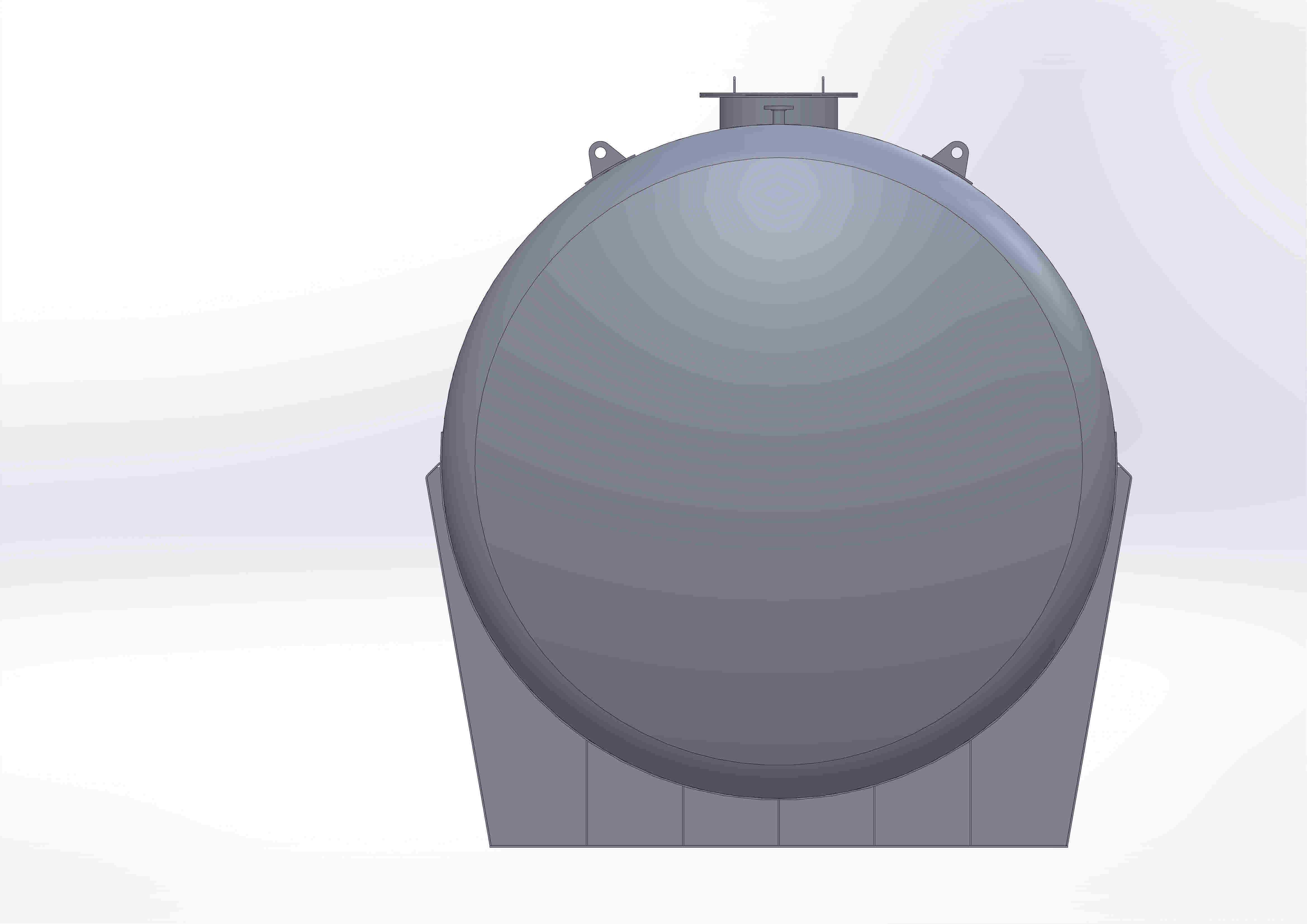

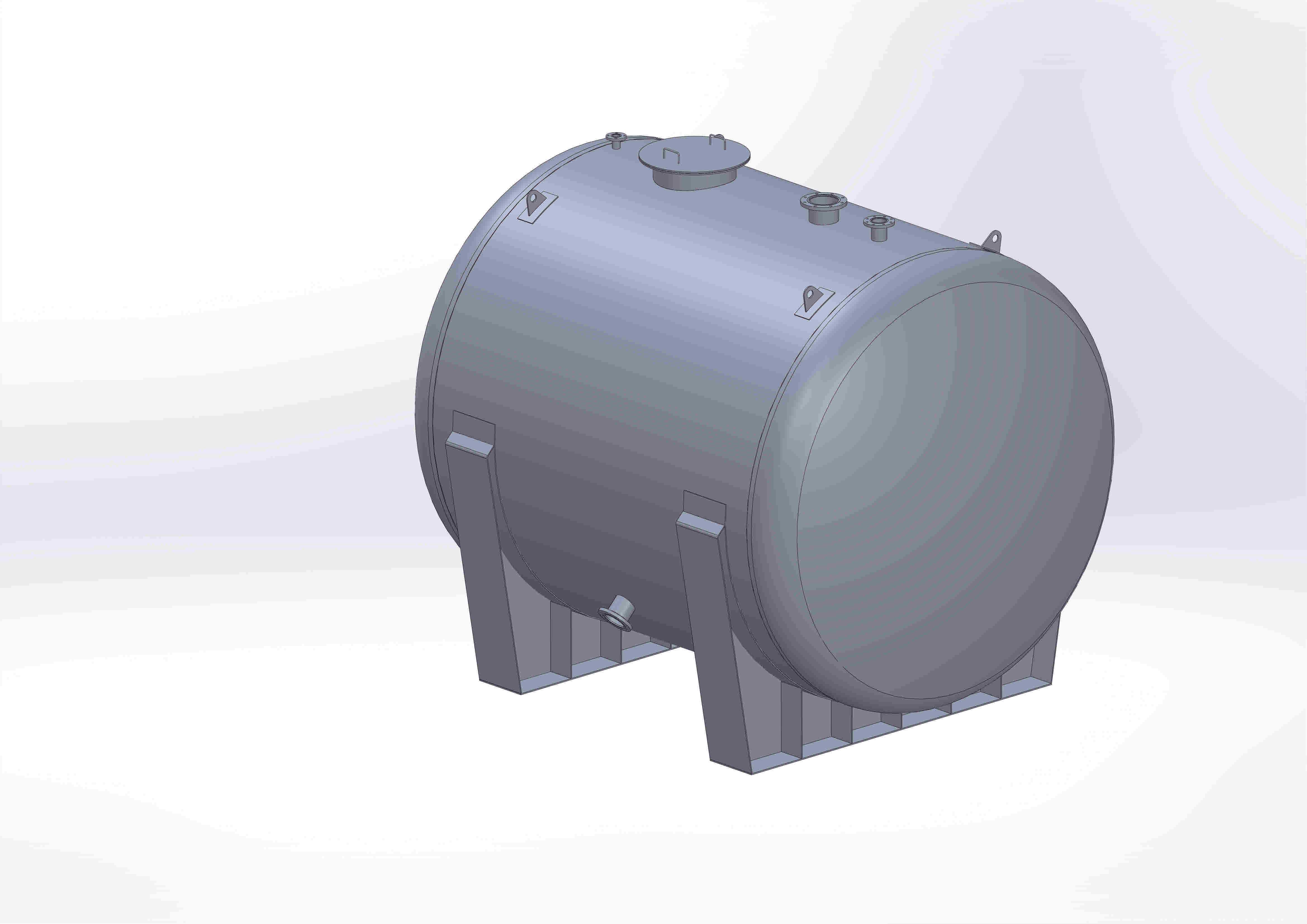

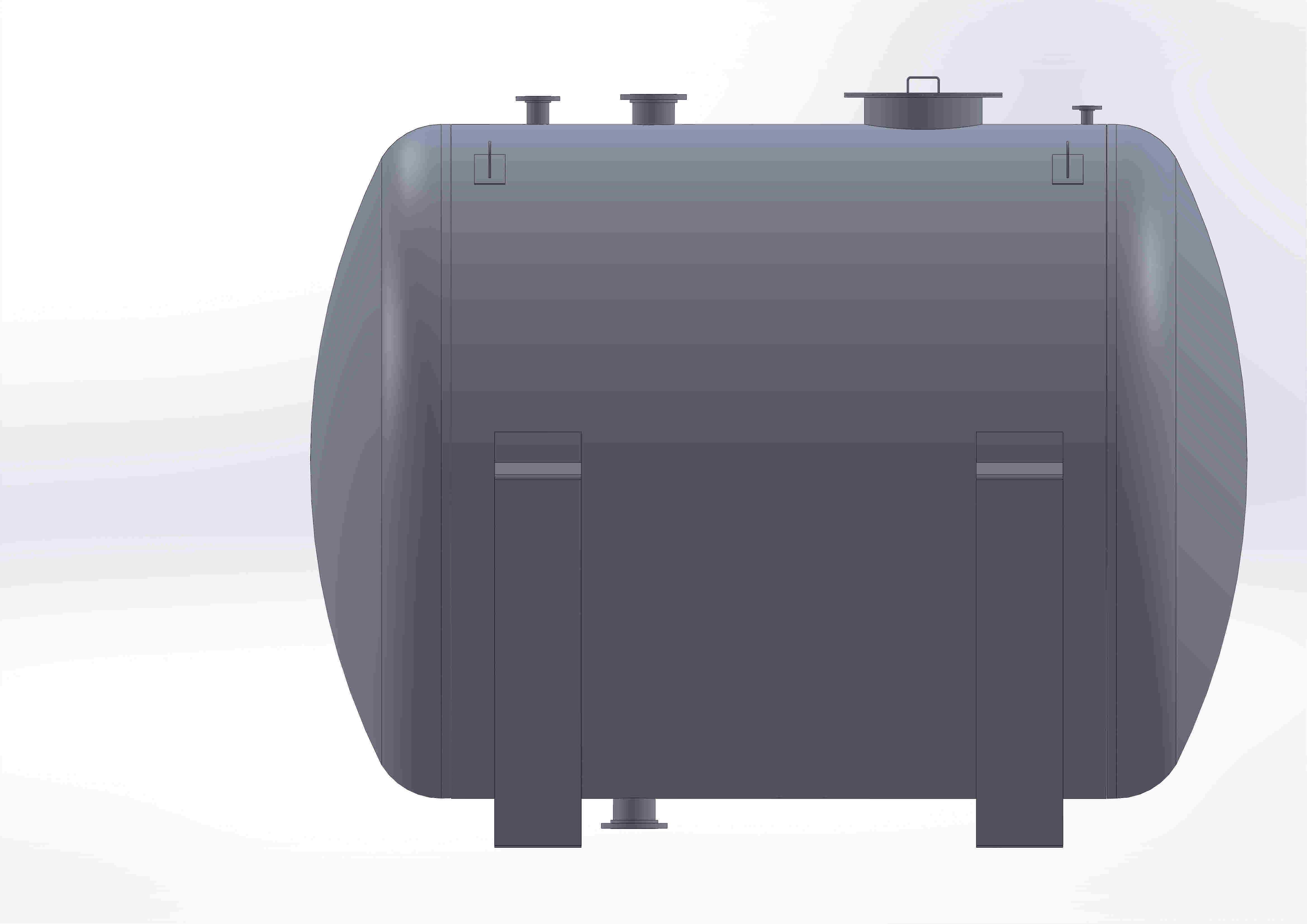

这款卧式燃油储油箱主要面向中小型工程作业车辆、固定式燃油动力机组的燃油供给场景使用，作为动力系统的核心储油部件，承担着燃油存储、杂质初步沉降、稳定供油压力的核心作用，能够适配常规柴油、汽油类动力燃料的存储需求，在野外作业无固定加油站点的场景下，可保障动力设备长时间连续作业的燃油供给稳定性，避免因燃油供应中断导致的作业停滞。从实际功能特性来看，罐体顶部设置有密封加注口，可在加注燃油时实现快速密封，防止运输或作业过程中燃油溢出、外界杂质进入罐体内部污染燃油；顶部预留的多个接口可分别适配油量传感器、燃油回油管路、通气阀的安装需求，能够实时反馈罐内燃油余量，平衡罐体内外气压差，避免供油过程中罐内形成负压导致的供油不畅问题；罐体底部设置有排污接口，可定期排出罐底沉积的水分与杂质，减少燃油管路堵塞、喷油部件磨损的故障概率。在设计思路上，整体采用卧式圆柱罐体结构，相较于方形箱体，圆柱结构的环向受力更加均匀，能够承受燃油晃动带来的持续冲击力，长期使用不易出现焊缝开裂、罐体变形的问题，同时圆柱结构的流体特性更好，燃油在罐内晃动时的冲击力可沿弧面均匀分散，降低车辆行驶过程中燃油晃动带来的重心偏移影响。罐体外部设置的两组支撑鞍座采用加宽加厚的结构设计，鞍座与罐体接触位置做了贴合弧面处理，可增大支撑接触面积，降低局部应力集中，鞍座底部预留的安装孔位可直接与车辆底盘或机组机架通过螺栓固定，安装边界清晰，不需要额外制作适配支架即可完成装配；罐体上部设置的多个吊耳结构，可满足罐体吊装转运、上车安装的起吊需求，避免吊装过程中捆绑罐体导致的外壁变形、漆面损伤。整体外形尺寸经过紧凑化优化，在保障额定储油容积的前提下，尽可能压缩横向与纵向占用空间，能够适配多数中小型车辆底盘的安装空间余量，罐体外部的焊缝均做了连续满焊处理，可满足长期储油的密封要求，不会出现渗漏问题。
