发电厂锅炉烟气输送管道系统结构设计

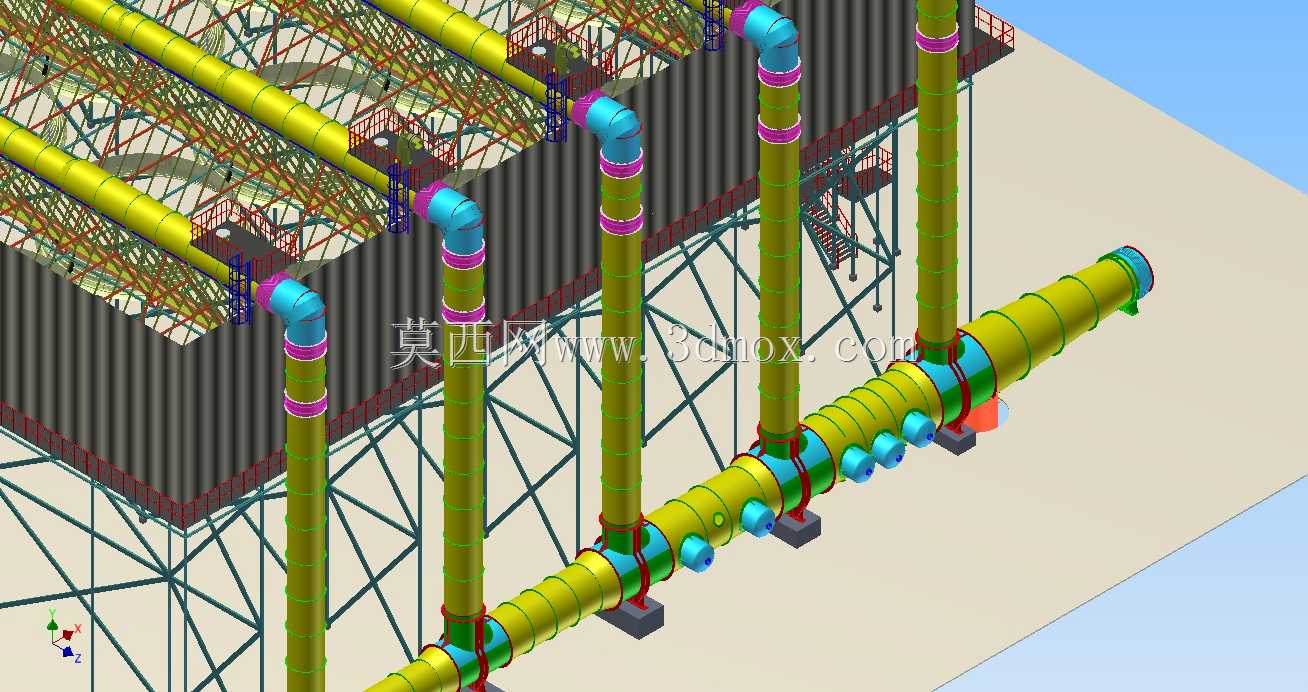

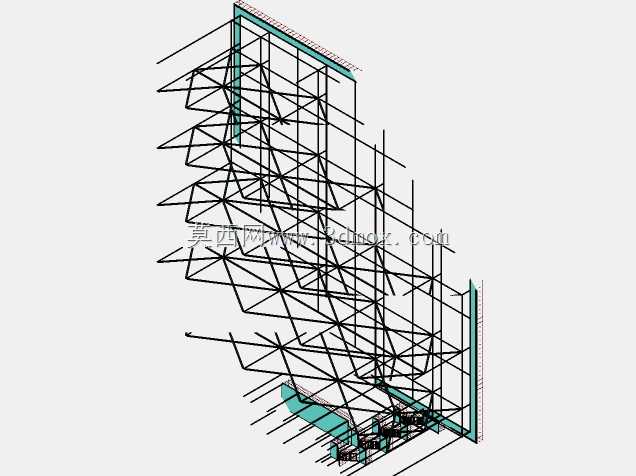

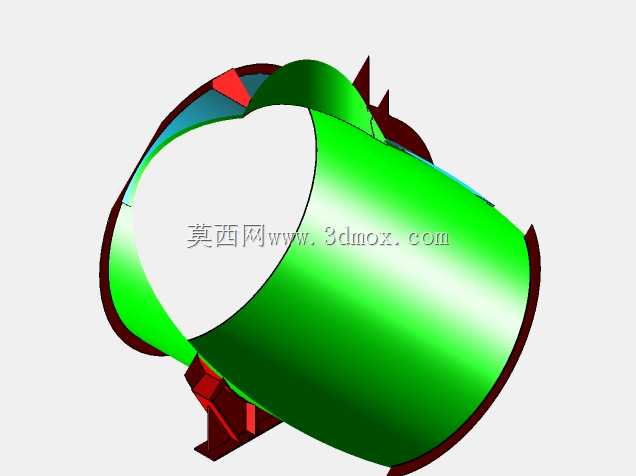

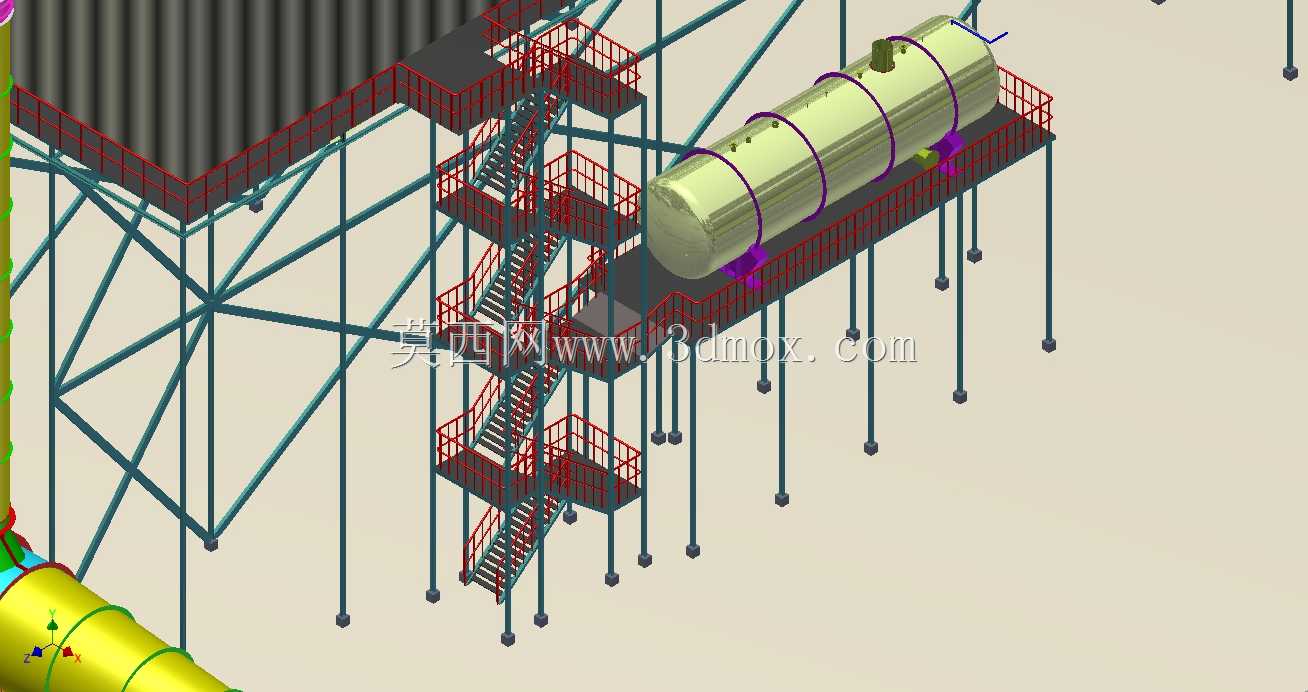

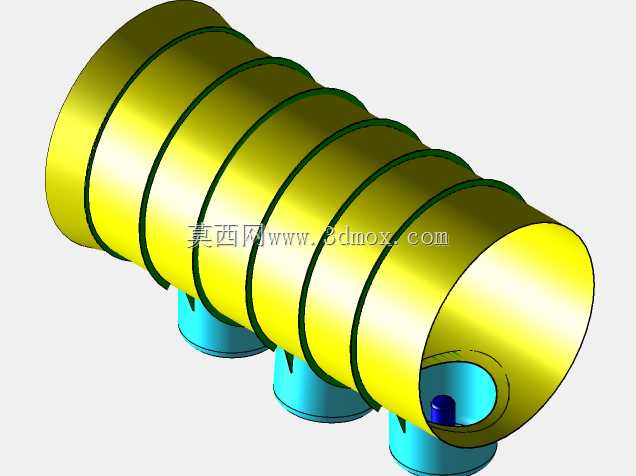

该三维结构呈现的是火力发电厂核心工艺段的烟气输送管网系统，主要应用于燃煤发电厂锅炉尾部的烟气导流、输送环节，承担着将锅炉燃烧后产生的高温烟气从炉膛出口输送至后续除尘、脱硫、脱硝处理单元，最终导向烟囱排放的核心功能，是电厂热力系统中连接锅炉与环保处理设备的关键管路载体。整套管网采用大口径圆形管道作为主体输送结构，主管道沿厂区水平方向铺设，多根垂直立管从主管道向上延伸接入锅炉尾部烟道接口，管道接口处采用法兰拼接结构，搭配多道环形加固箍强化接口密封性能，避免高温带尘烟气出现泄漏问题。设计阶段充分考虑高温烟气的热胀冷缩特性，在管道转弯、长距离铺设段预留了柔性补偿余量，同时在管道外壁设置了多道环形加强筋，提升管道在负压输送工况下的结构稳定性，避免管道受内外压差影响出现变形。支撑体系采用桁架式钢架结构，垂直立管通过多层钢制支架与锅炉侧钢架平台连接，水平主管道底部设置独立混凝土支墩搭配钢制管托，每处管托位置对应管道的承重加强段，确保整套管网的载荷均匀传递至厂区基础结构，避免管道局部受力过大出现形变。设计过程中严格遵循电厂管路布置规范，垂直立管与水平主管道的转弯处采用大曲率半径弯头，降低烟气输送过程中的阻力损失，减少管道内部的积灰风险，管道侧面预留的多个小口径支管接口，可用于接入温度、压力、流量等检测元件，也可作为后续检修清灰的作业接口。整套结构的安装边界充分适配电厂锅炉尾部的场地空间，水平主管道的铺设高度避开厂区主要巡检通道，钢架支撑的立柱位置预留了足够的设备检修空间，管道与周边锅炉钢架、平台扶梯的安全距离符合电力行业安全规范，既满足烟气输送的工艺要求，也兼顾了后期运维作业的操作空间需求。
