LMRS330型POLYSIUS分离器壳体结构设计

　　该壳体是配套LMRS330型POLYSIUS立磨系统的核心承载外壳，主要应用于建材水泥生料制备、矿渣微粉加工、非金属矿粉体分级等干法粉磨分选工况，作为立磨上部选粉分级区域的密闭承压腔体，承担着约束分选流场、承载内部选粉组件、密封系统负压、衔接上部出料与下部磨腔的多重作用，是保障粉磨系统分选效率、降低系统漏风率的关键结构件。

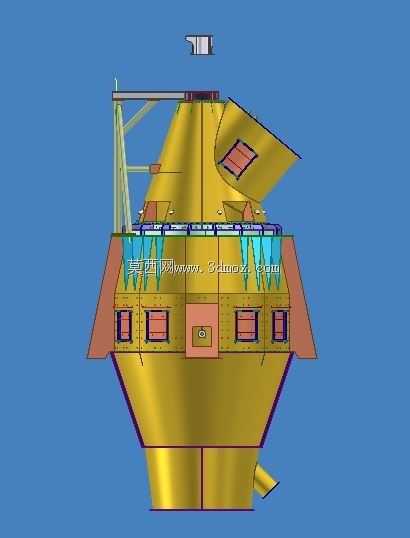

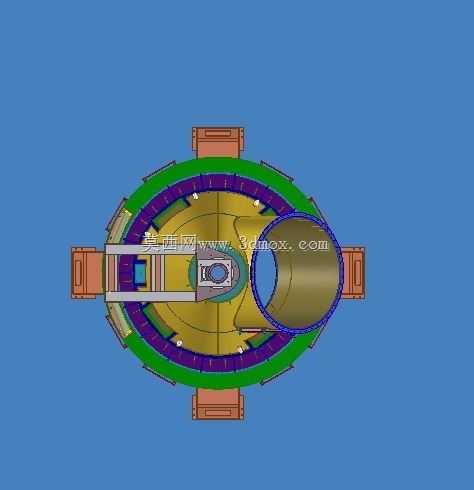

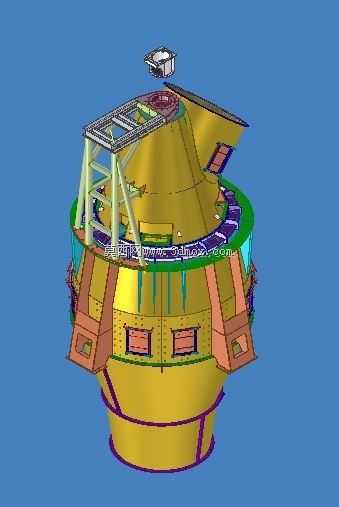

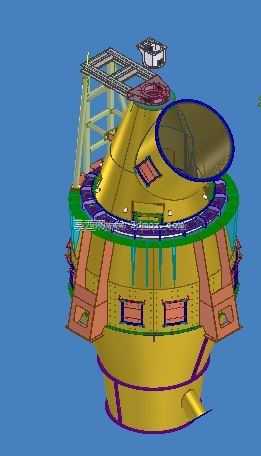

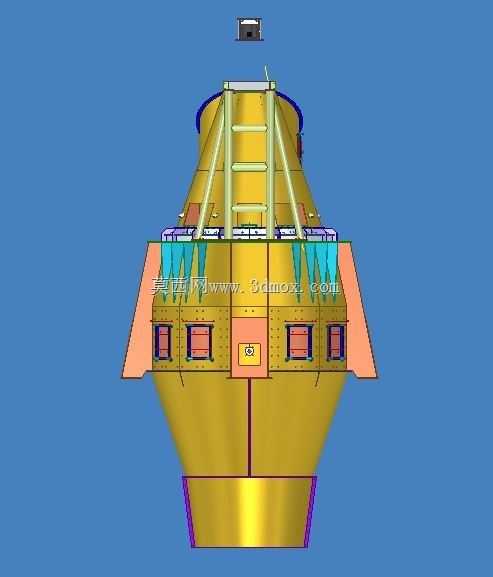

　　从结构设计逻辑来看，整个壳体采用变径回转体加局部凸台的组合构型，下部为直筒段，通过法兰结构与下部磨盘腔体实现刚性连接，直筒段周向均匀布置多组带加强筋的检修人孔凸台，每个凸台都做了外翻边加厚处理，匹配对应的密封门安装基准，既满足日常停机检修时内部转子、导风叶片的进出需求，又避免开孔造成的壳体刚度折减，人孔周边的斜向加强筋直接延伸至下部连接法兰位置，将开孔区域的应力直接传导至下部刚性基座，降低长期受振动、负压交变载荷作用下的焊缝开裂风险。直筒段向上过渡为锥段结构，锥角的取值完全匹配内部离心分选流场的流速梯度设计，既保证携带粉体的上升气流能在锥段区域形成稳定的层流边界，避免局部涡流造成的粗颗粒返混，又能让被分选出来的粗颗粒沿锥体内壁顺利滑落回下部磨盘区域进行二次粉磨，减少过粉磨现象。锥段上部设置环形安装平台，平台上预留了导风叶片组、转子轴承座的安装定位孔位，平台周圈设置防护栏杆基座，可直接安装现场检修防护设施，无需后期额外焊接支架，减少现场安装的动火作业量。锥段侧部偏心设置大口径出料口，出料口采用外翻法兰结构，匹配后续系统风管的连接尺寸，偏心布置的方式刚好契合内部转子旋转带出的合格细粉的运动轨迹，降低出料口的局部阻力损失。壳体顶部设置小直径的驱动装置安装基座，预留了减速机、主轴的穿装孔与定位止口，同时顶部平台预留了检修吊装的挂点位置，满足日常维护时驱动部件的吊装需求。

　　从安装边界来看，下部连接法兰的螺栓孔采用跨中均匀布置，与下部磨腔的法兰孔位完全匹配，安装时需保证法兰面的平面度公差控制在合理范围内，避免密封垫受压不均造成的漏风问题；壳体整体安装的垂直度偏差需控制在标准允许范围内，否则会造成内部选粉转子与壳体的同轴度超差，运行时出现碰磨、振动超标等问题。周向的人孔凸台安装面都做了机加工处理，保证密封门安装后的平面贴合度，减少系统漏风点。侧部出料口的法兰面与水平方向呈固定倾角，安装时需对接后续的成品收集风管，保证风管的气流走向顺畅，避免局部积料。顶部驱动基座的止口与下部转子安装位的同轴度是整个壳体加工的核心精度控制点，直接决定了选粉转子的运行稳定性，加工时需采用一次装夹完成止口与下部定位面的加工，减少装夹误差。

　　在实际工况运行中，该壳体长期承受-4000~-6000Pa的系统负压，同时受内部含尘气流的冲刷，尤其是锥段区域是粗颗粒滑落的主要区域，设计时在该区域预留了耐磨衬板的安装螺栓孔，后期可根据磨损情况更换耐磨衬板，延长壳体整体使用寿命。壳体外部的加强筋布置并非均匀排布，而是根据不同区域的受力情况做了差异化设计，下部直筒段因为要承载上部整个选粉部件、驱动装置的重量，同时承受磨盘运行传递的振动载荷，所以加强筋的密度更高、厚度更大；上部锥段主要承受负压载荷与气流脉动冲击，加强筋采用稀疏的纵向布置，在保证刚度的前提下控制整体重量。整个壳体的分段设计充分考虑了运输边界条件，各分段的尺寸都满足公路运输的限界要求，现场可通过法兰快速拼接，减少现场焊接的工作量，同时拼接法兰都设置了定位止口，保证现场拼接后的整体形位公差满足设计要求，无需现场反复调整同轴度。
