水泥生产线旁路调节塔风管结构设计

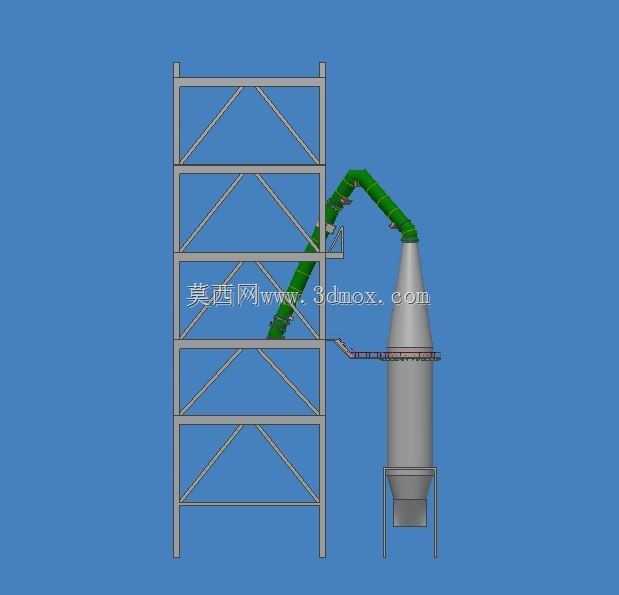

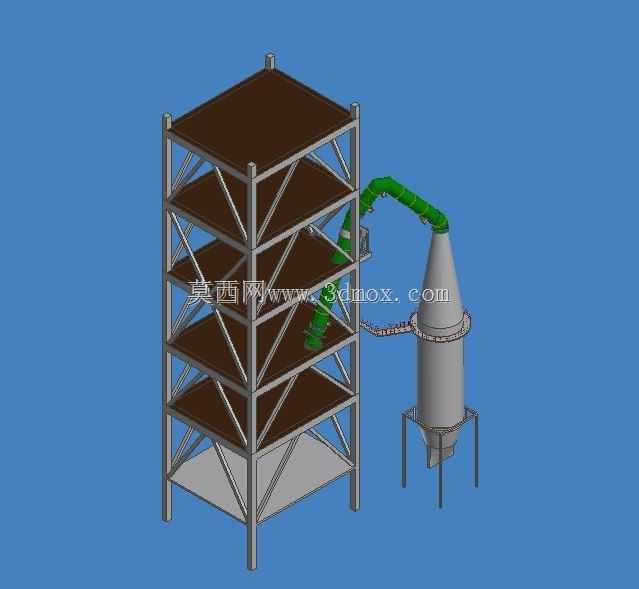

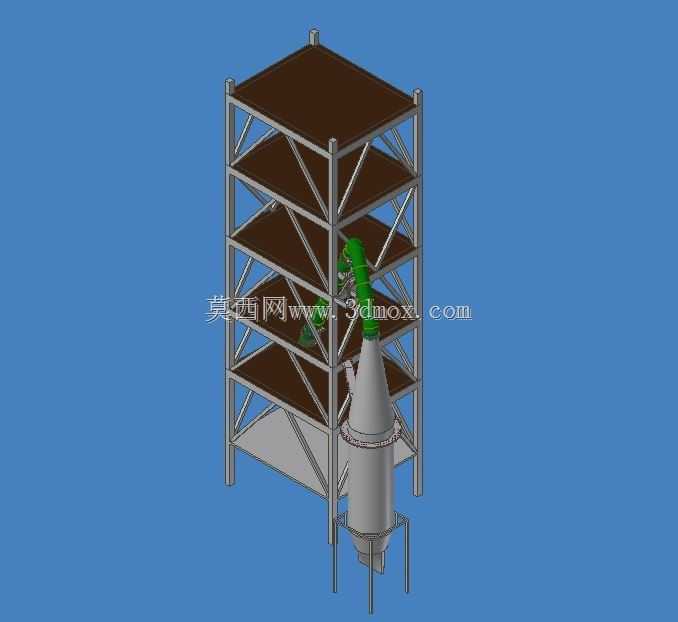

　　在新型干法水泥熟料生产线的窑尾废气处理环节，旁路调节风管是衔接预热器塔架与废气处理、除尘系统的关键过流部件，承担着工况波动下的气流分流、风压调节、异常工况泄放的核心作用，其结构设计合理性直接影响整条生产线的运行稳定性与能耗水平。从现场安装边界来看，该风管布置于预热器塔架的侧部立面，塔架采用多层型钢桁架式支撑结构，每层预留的设备安装净空、管道穿层开孔位置都经过严格的荷载核算，风管的上部接口对接塔架内的旋风筒出气段，下部锥段直连后续的除尘进气总管，整体安装高度匹配塔架四层平台的操作标高，侧面预留的调节机构操作位刚好对齐三层检修平台的通行通道，不需要额外增设悬挑操作平台，最大化利用现有塔架的结构支撑条件，减少现场钢结构施工量。

　　设计过程中首先要解决的是含尘气流的磨损问题，水泥窑尾废气含尘浓度高、颗粒硬度大，气流在管道转向、变径位置极易形成局部涡流冲蚀管壁，因此风管的走向设计尽量减少急弯结构，从上部接口引出后采用小曲率半径的缓弯过渡，下部采用渐缩锥段结构引导气流均匀进入下游设备，避免局部流速突变造成的管壁磨损。管道上设置的调节机构采用外置式转轴结构，执行机构布置在管道外侧的检修空间内，调节挡板的转轴采用耐磨轴套密封，既可以在运行过程中根据系统风压、风量参数实时调节阀门开度，平衡预热器各段的阻力损失，也能在系统出现超温、CO浓度超标等异常工况时快速动作，实现旁路泄放，保护下游高温风机、除尘滤袋等核心设备不受损坏。从结构受力角度考虑，

　　风管整体采用薄壁钢板卷制焊接而成，外部设置多道环形加强筋与纵向加强肋，抵消管道内部负压运行时的结构变形，同时在管道与塔架连接的位置设置柔性支座，吸收设备运行过程中的热胀冷缩位移，避免钢结构应力集中造成的焊缝开裂、管道拉裂问题。下部锥段的倾斜角度经过严格核算，大于粉尘的自然安息角，避免管道内壁积料造成的通流截面减小、阻力上升问题，锥段底部设置的卸灰口直接对接输灰系统，将沉降在管道底部的粉尘及时送回生产流程，不需要人工定期清灰，降低运维工作量。在实际工况运行中，该旁路风管还承担着系统风量平衡的调节作用，当生产线产量调整、原料性能波动导致窑尾废气量变化时，通过调节风管上的挡板开度，可以精准分配进入除尘系统与余热利用系统的气量比例，

　　既保证余热发电系统的进气参数稳定，也能确保除尘系统的处理风量在设计范围内，避免出现除尘效率下降、粉尘排放超标的问题。设计时还充分考虑了现场安装的便利性，整段风管拆分为多个运输单元，每个单元的长度、重量都匹配现场吊装设备的起重能力，法兰连接位置设置在靠近塔架平台的位置，方便现场施工人员进行螺栓紧固、密封垫安装作业，所有焊接坡口都在工厂预制完成，现场只需要进行组对焊接与焊缝检测，大幅缩短现场安装周期。管道外壁根据水泥厂区的环境温度条件设计了相应的保温层结构，避免废气温度低于露点温度造成的结露、糊袋、管壁腐蚀问题，保温层的固定件采用不产生冷桥的结构设计，减少运行过程中的热量损耗。
