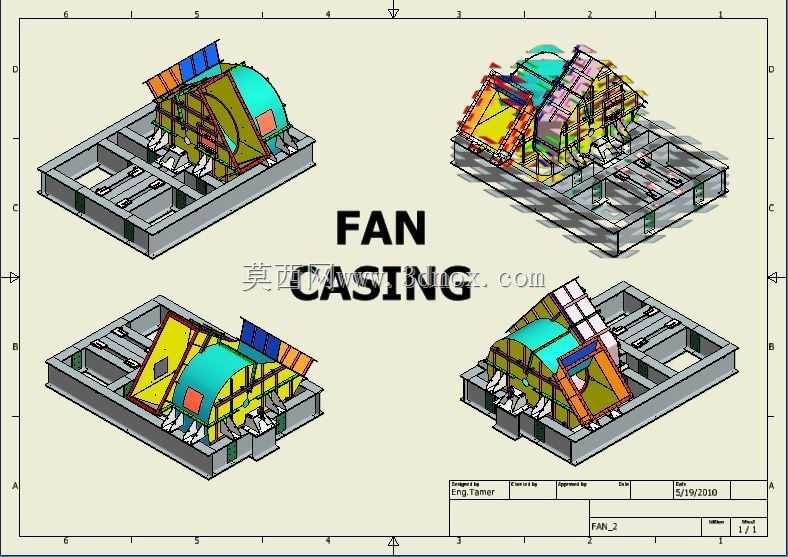

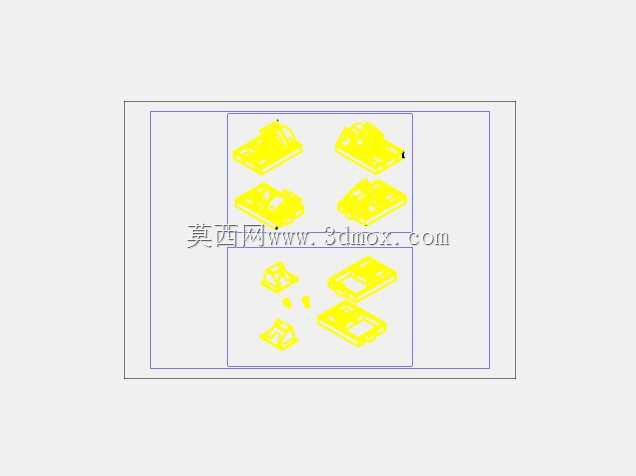

水泥生产线分离器风机外壳结构设计

　　运行过程中壳体内壁持续受到流速18-25m/s的含尘气流冲刷，尤其是气流转向的蜗舌区域、进风口与叶轮的对接区域，磨损速率是普通通风机的3-5倍，因此在结构设计阶段就需要预留耐磨衬板的安装空间，在壳体易磨损的内壁区域设计可快速拆卸的衬板固定压条，避免后期运维时需要整体切割壳体更换耐磨层。设计思路上，首先结合水泥生产线的工艺通风参数确定壳体的蜗壳型线，采用不等距对数螺旋线作为蜗壳的轮廓基准，根据不同角度截面的气流流量变化逐步扩大通流截面，降低壳体内的涡流损耗，同时将蜗壳的出风口设计为天圆地方的过渡结构，一端匹配圆形的风机叶轮出口通径，另一端对接矩形的现场通风管道，减少接口处的气流突变带来的阻力损失。在新型干法水泥生产线的生料制备、熟料烧成及成品粉磨全流程中，含尘气固分离环节是保障系统通风效率、降低物料损耗、控制粉尘排放的核心工序，分离器风机作为该环节的动力核心，其外壳结构的设计合理性直接决定整套系统的运行稳定性与能耗水平。不同于常规通风风机的壳体设计，水泥工况下的分离器风机外壳需要同时承接含尘气流的导向、耐磨防护、结构承重以及与上下游分离设备的密封衔接功能，设计过程中需要结合现场安装空间、气流走向、磨损分布规律做针对性的结构优化。从实际应用场景来看，该类风机外壳通常安装在旋风分离器或选粉机的出风口端，上游承接分离器导出的带少量残余粉料的气流，下游对接除尘设备或废气排放管道，

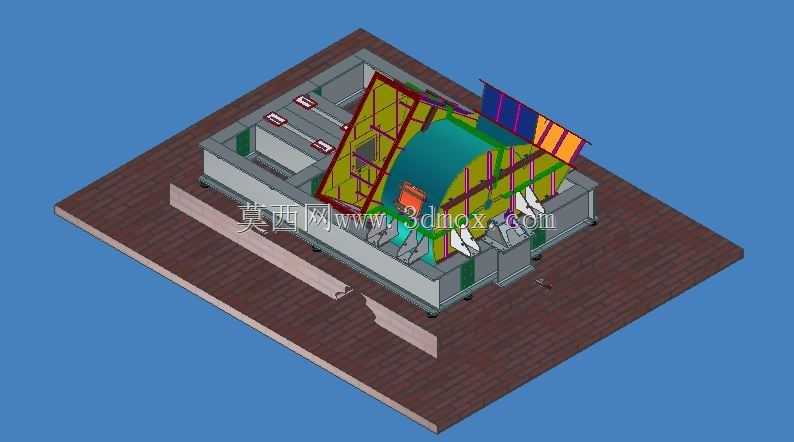

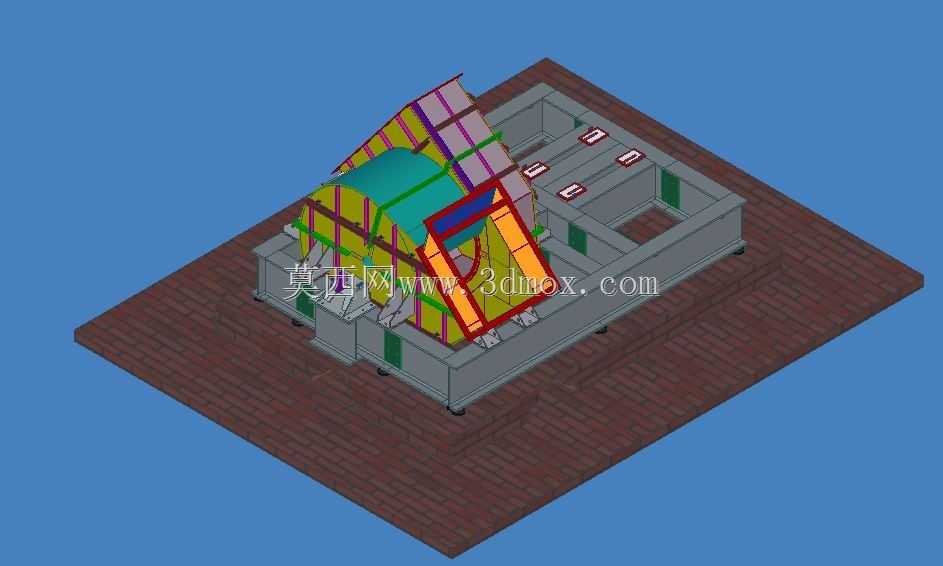

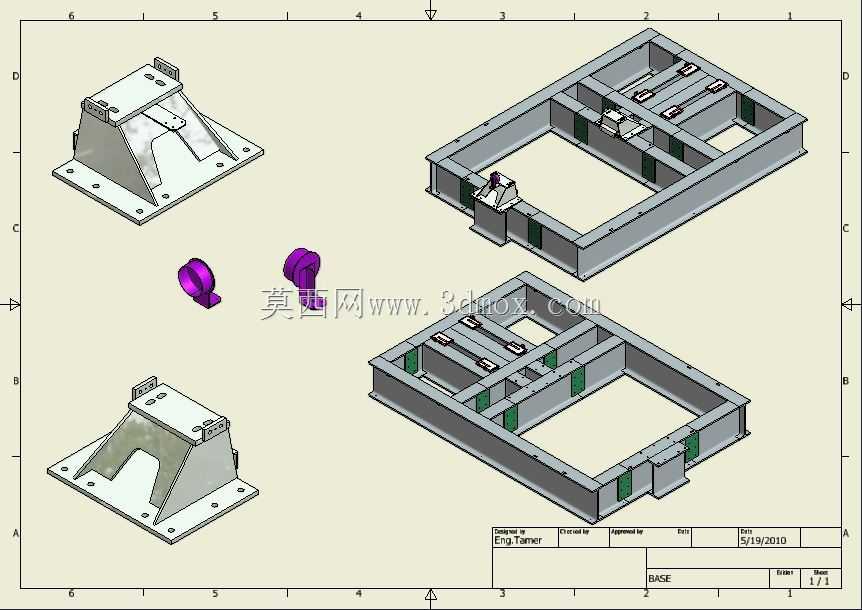

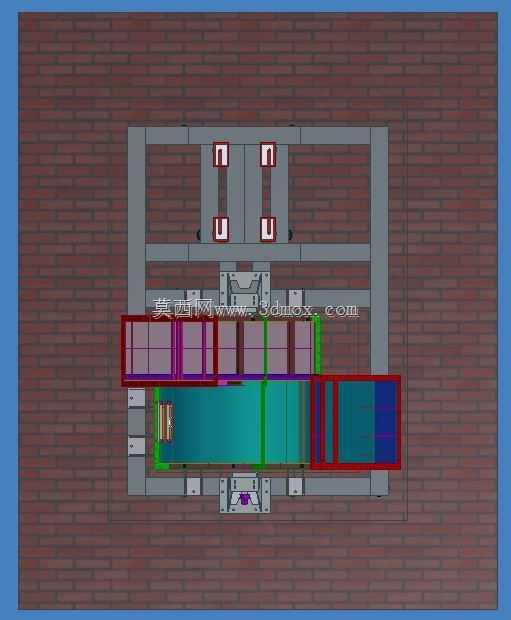

　　考虑到水泥生产现场的设备安装通常是在钢结构平台或混凝土基础上完成，壳体的底部设计有一体化的承重底座，底座上的安装螺栓孔采用长圆孔设计，允许安装时存在±15mm的位置调整量，适配现场基础施工的尺寸误差，同时底座与壳体主体之间设置有加强筋板，筋板的排布方向垂直于设备运行时的振动传递方向，降低风机运行时的结构共振风险。外形尺寸与安装边界方面，该壳体的整体轮廓匹配对应风量的叶轮尺寸，进风口端设置有插入式的软连接法兰，法兰面预留密封垫的安装槽，与上游分离器的出风口对接时可通过非金属软连接抵消设备运行的振动传递，避免刚性连接带来的焊缝开裂问题；壳体侧面设计有可拆卸的检修门，检修门的位置正对叶轮的安装区域，

　　日常运维时不需要拆除上下游管道即可完成叶轮检查、耐磨衬板更换等操作，检修门的密封采用耐温硅橡胶条，适配水泥系统最高120℃的废气温度，避免运行时出现漏风导致的系统风量损失。壳体的上部结构根据现场的气流走向设计有倾斜的导向段，引导气流以最优角度进入出风口，导向段的外壁设置有横向与纵向的加强槽钢，避免壳体在负压运行时出现结构变形，因为水泥通风系统通常为负压操作，壳体需要承受3000-5000Pa的内外压差，若加强结构不足很容易出现壳体吸瘪、焊缝开裂的问题。在细节结构处理上，壳体的所有焊缝均采用连续满焊设计，避免含尘气流从焊缝缝隙溢出造成现场粉尘泄漏，同时壳体的外表面预留有振动传感器、温度传感器的安装支座，方便后期加装设备状态监测装置，

　　实时监控风机的运行状态。不同于普通风机外壳的等厚度板材设计，该分离器风机外壳根据不同区域的受力与磨损情况采用差异化的板材厚度，蜗壳的直段区域采用6mm厚的Q235钢板，易磨损的蜗舌区域采用10mm厚的耐磨钢板，在保证整体结构强度的前提下控制设备的整体重量，降低基础的承重负荷。安装边界的设计上，壳体的整体宽度、高度尺寸充分考虑了水泥车间的设备检修空间，壳体最外侧与周边平台护栏的距离预留不小于800mm的检修通道，出风口的法兰高度匹配现场现有通风管道的标高，不需要额外增加过渡弯头即可完成对接，减少现场安装的改造工作量。实际运行过程中，该结构的风机外壳能够有效降低壳体内的气流阻力，相比普通等截面蜗壳设计可降低系统通风阻力8%左右，同时可快速更换的耐磨衬板结构能够将设备的运维周期延长2倍以上，减少水泥生产线因风机故障导致的停窑时间，适配日产2500吨到5000吨级新型干法水泥生产线的气固分离系统通风需求。
