废气处理系统过量风机叶轮结构设计

　　在工业废气治理的末端处理环节，过量风机是保障过滤系统风压稳定、气流分布均匀的核心动设备，而叶轮作为风机唯一直接接触含尘含杂废气的做功部件，其结构合理性直接决定整套过滤系统的运行效率与维护周期。这款叶轮的应用场景覆盖涂装车间废气预处理、化工车间尾气过滤、工业除尘系统前置增压段，主要作用是为废气穿过滤材提供稳定的动压，同时在过滤层阻力随积尘升高时，通过自身的流道设计维持足够的过量送风能力，避免系统因滤材堵塞出现风量骤降的问题。

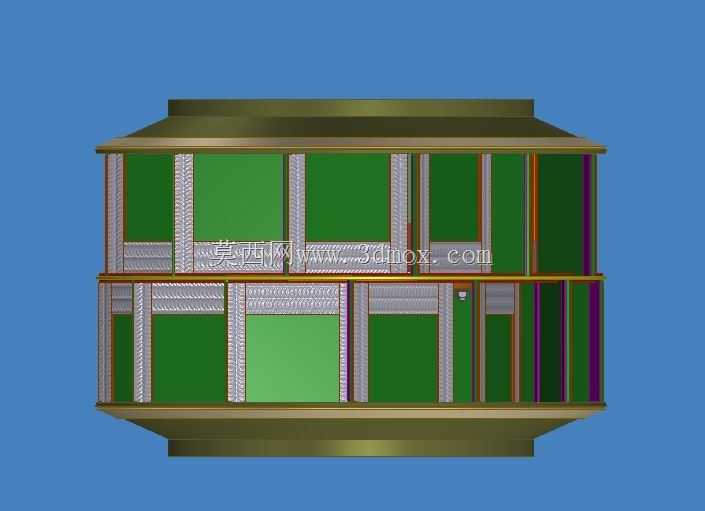

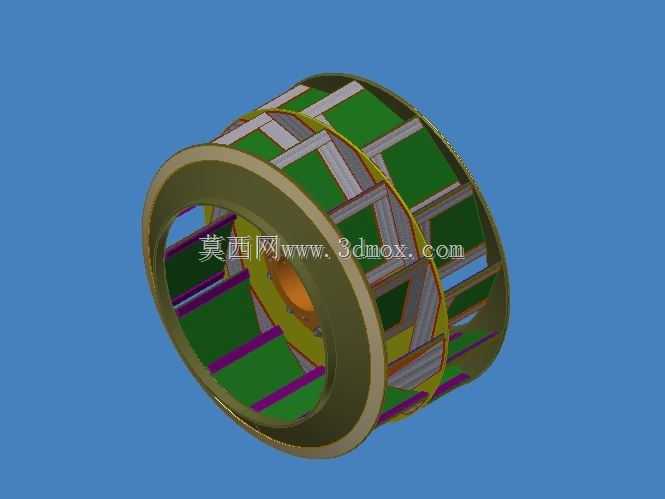

　　从功能特性来看，该叶轮采用后向式叶片搭配环形加强箍的结构，叶片与前后轮盘的连接位置做了圆弧过渡处理，能减少含尘气流经过叶道时的局部涡流，降低颗粒物在叶片表面的附着概率，减少运行过程中的动平衡偏移风险。叶片表面的分区结构设计，可让进入叶道的气流被均匀分割成多股独立流束，避免大流量工况下叶道内出现气流喘振，适配废气过滤器入口气流分布不均的实际工况，即使过滤器单侧滤材出现局部堵塞，叶轮依然能保持稳定的输出特性，不会因单侧进气阻力差产生异常振动。

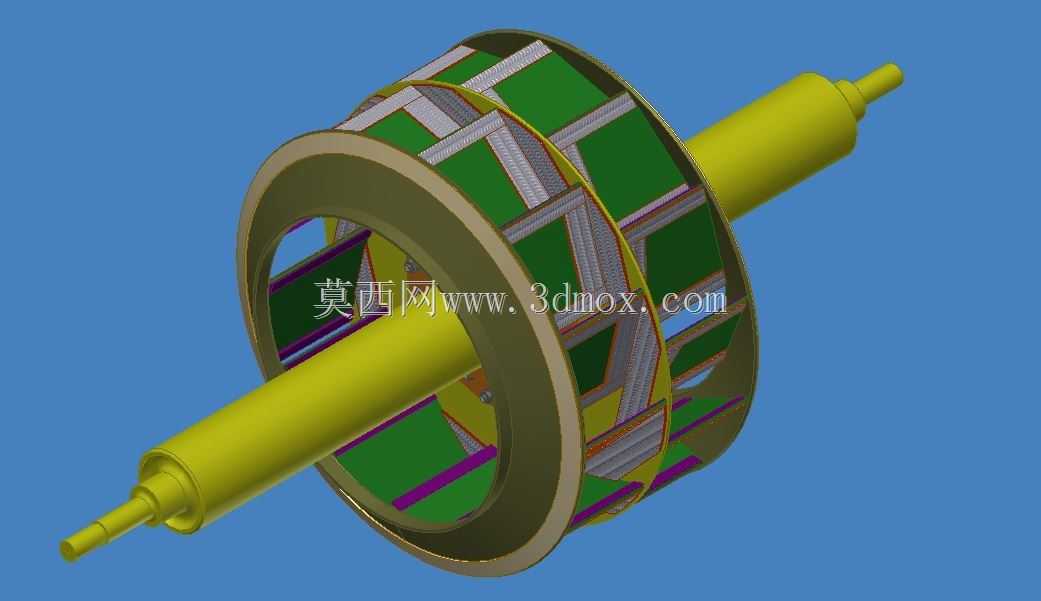

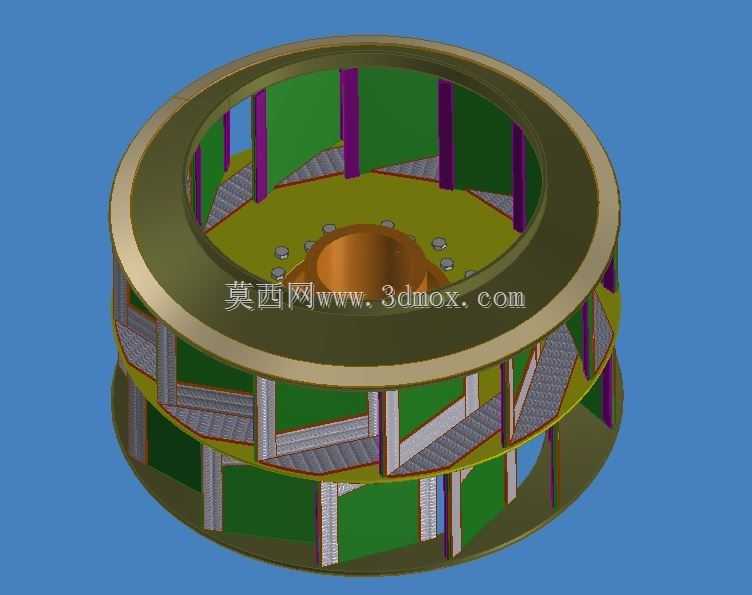

　　设计过程中首先考虑的是安装边界的适配性，叶轮的中心轮毂孔采用标准圆柱孔配合平键的连接结构，可直接匹配常规Y系列三相异步电机的输出轴，轮毂端面预留有锁紧螺纹孔，安装时可通过轴端挡圈实现轴向定位，无需额外定制连接轴套。叶轮的外径与轮盘宽度按照常规管道风机的安装腔体尺寸设计，可直接嵌入标准规格的风机蜗壳内，轮缘与蜗壳内壁的间隙控制在合理范围，既避免运行过程中出现碰擦，也能减少间隙漏气带来的效率损失。

　　结构强度设计上，叶片与轮盘的连接位置采用满焊结构，同时在叶片中段增设了环形加强筋，可承受1500rpm转速下的离心载荷，即使输送的废气中含有少量粒径1mm以下的固体颗粒物，长期运行也不会出现叶片变形或焊缝开裂的问题。叶道的过流截面按照等减速流型设计，气流从叶轮入口进入后，沿叶道流动过程中速度逐渐降低，动压有效转化为静压，能提升风机的整体效率，降低单位风量的能耗。另外，叶轮的前后轮盘采用等厚度板材冲压成型，轮盘的翻边结构可提升自身的刚性，减少高速旋转时的轮盘形变，保证叶道尺寸的稳定性。

　　在实际选型适配时，该叶轮可匹配不同过滤等级的废气过滤器，当过滤器采用初效滤棉作为过滤介质时，叶轮可提供足够的初始风压克服滤材阻力；当滤材表面积尘达到额定容尘量、阻力上升至初始值2-3倍时，叶轮的性能曲线依然能维持系统所需的最低风量，保障废气不会从系统密封缝隙处溢出。针对废气中可能存在的腐蚀性成分，该结构的叶片表面可根据需求做防腐涂层处理，基础结构无需改动即可适配不同的废气成分场景，无需重新开模制作。

　　安装维护层面，叶轮的整体重量控制在合理范围，单人即可完成拆装更换，轮毂的键槽采用标准尺寸设计，更换时无需对电机轴做二次加工，叶轮在出厂前已做动平衡校正，安装后无需额外调整即可平稳运行。叶片的光滑曲面设计可减少积尘挂灰，日常维护时仅需用压缩空气吹扫即可清理表面附着的颗粒物，无需拆卸叶轮即可完成清洁作业，大幅降低运维的时间成本。
