轴类连接键与键槽参数化计算生成工具

　　在常规机械传动结构的设计环节中，轴与轮毂的周向固定是传递扭矩、保障传动精度的核心结构节点，平键连接作为应用最广泛的周向固定形式，其尺寸选型、公差匹配、键槽轮廓设计的合理性，直接决定了传动部件的装配效率、运行寿命与载荷传递稳定性。以往的设计流程中，工程师需要根据轴径参数查阅机械设计手册，逐一匹配键的截面尺寸、键槽深度、长度系列，再手动核算轴槽与轮毂槽的公差带，过程中容易出现手册查阅偏差、公差取值错误、轮廓建模尺寸不匹配等问题，尤其是在多规格轴系快速迭代设计的场景下，重复的查表与建模工作会占用大量结构设计时间，拖慢整体项目推进节奏。

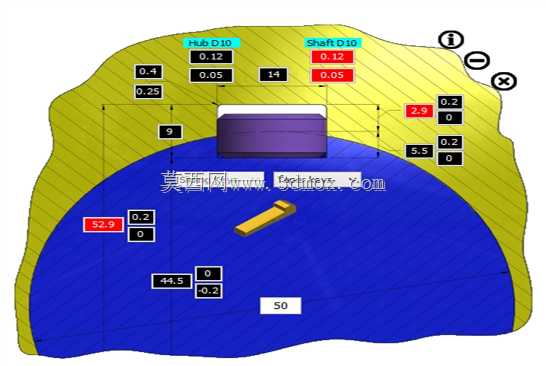

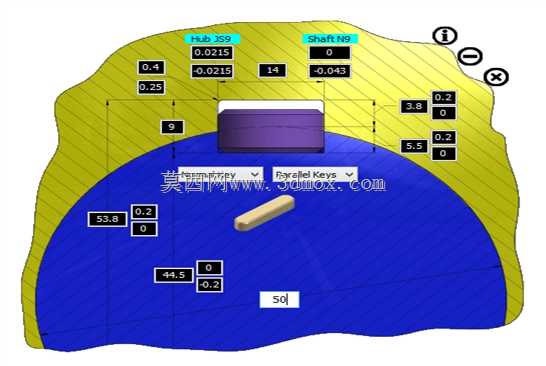

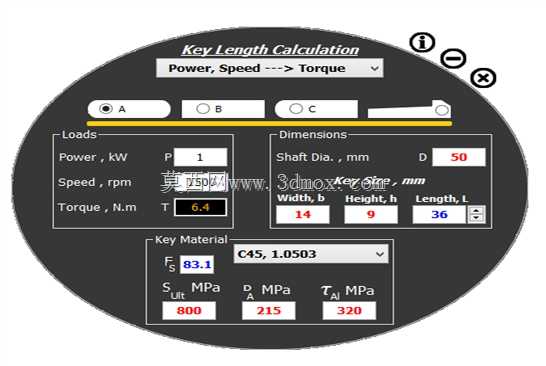

　　这款参数化生成工具正是针对轴键连接设计的实际痛点开发，核心逻辑围绕轴连接的实际工程需求搭建，可基于输入的轴直径、工作转速、传递功率或者额定扭矩参数，自动匹配对应工况下的键规格参数，同步计算出轴上键槽、轮毂键槽的所有关键尺寸，包括槽宽、槽深、倒角半径、有效接触长度等核心参数，同时自动匹配符合机械设计标准的公差取值，无需人工反复核对手册条目。工具内置的参数逻辑覆盖了常用的平键连接应用场景，从中小载荷的精密传动轴系，到中等冲击载荷的通用传动结构，都能匹配对应的参数选型规则，避免人工选型时出现的键截面过大导致轴强度削弱过多、或者键截面过小导致载荷传递能力不足的问题。

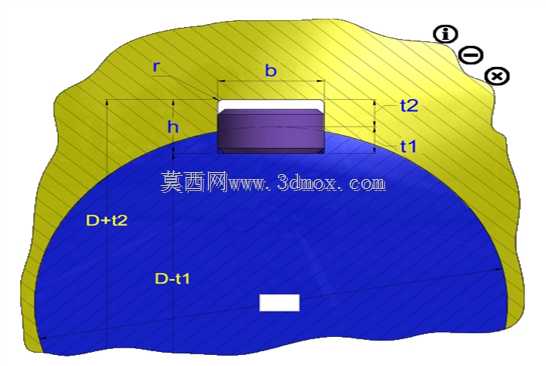

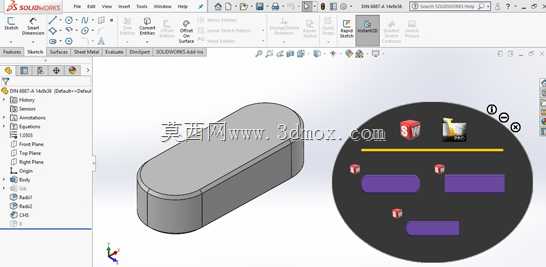

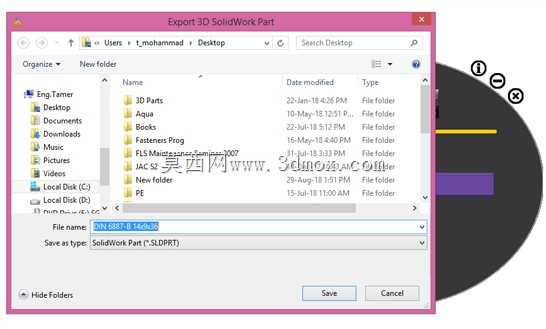

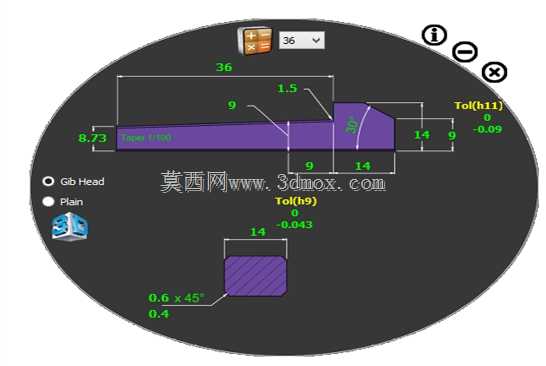

　　从设计输出的维度看，工具在完成参数计算后，可直接生成对应规格的键与键槽三维实体轮廓，生成的模型严格匹配计算得到的尺寸与公差要求，轴侧键槽的轮廓边界考虑了加工退刀的工艺需求，轮毂侧键槽的深度尺寸严格遵循标准中D-t1、D+t2的尺寸取值规则，键的倒角与端部结构也符合通用装配要求，生成的实体可直接导入主流三维设计环境中，与轴类零件、轮毂类零件进行布尔运算完成结构设计，省去了手动绘制键槽轮廓、标注尺寸、核对公差的重复步骤。

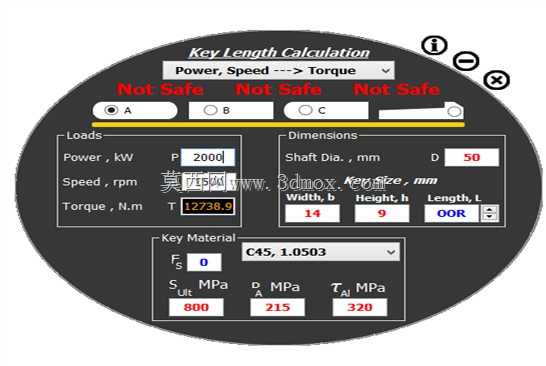

　　在实际应用场景中，这类工具可覆盖减速器输入输出轴、电机传动连接轴、机床主轴传动段、输送设备辊筒轴等各类需要平键周向固定的结构设计环节，尤其是在系列化产品设计过程中，当轴径根据载荷需求调整时，只需输入更新后的轴参数与载荷条件，即可快速得到匹配的键连接结构，大幅减少系列化设计中的重复劳动。工具在参数计算过程中，同步兼顾了轴的强度校核逻辑，在匹配键尺寸时会自动核算键槽对轴截面的削弱比例，避免出现键槽过深导致轴的疲劳强度不足的问题，同时键的有效接触长度会根据传递扭矩的大小自动匹配，保证键连接的挤压强度与剪切强度满足工况载荷要求，无需设计人员单独开展键连接的强度校核计算。

　　从安装与适配的边界来看，生成的键槽轮廓严格遵循标准尺寸系列，与现有标准平键的成品零件完全适配，不需要额外定制非标准键件，装配时的公差配合也符合基轴制、基孔制的常规配合要求，可直接用于指导后续的铣削、插削等键槽加工工序，生成的三维模型也可直接导入工程图环境中，自动生成对应的键槽尺寸标注与公差标注，减少工程图绘制过程中的尺寸错漏问题。在多规格轴系的快速方案设计阶段，设计人员可通过该工具快速完成不同轴径下的键连接方案对比，评估不同键规格对轴结构强度、轮毂结构尺寸的影响，在方案设计阶段就完成结构合理性校验，避免后续详细设计阶段出现结构干涉、强度不足等需要反复修改的问题。
