自升式塔式起重机标准节顶升结构设计

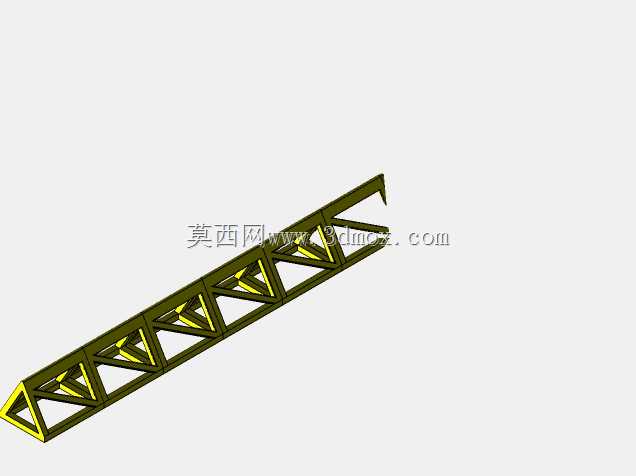

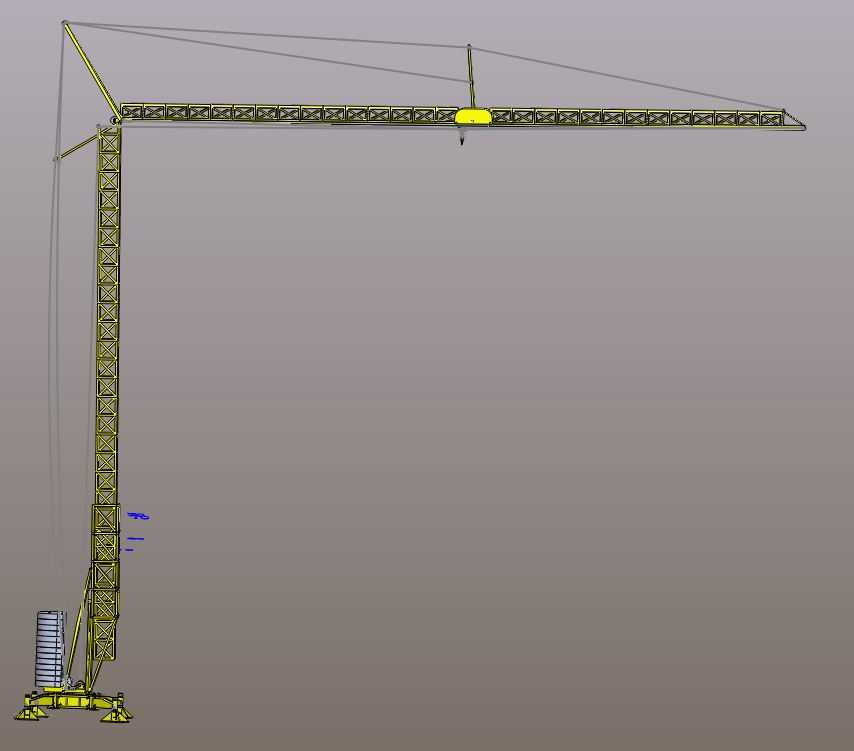

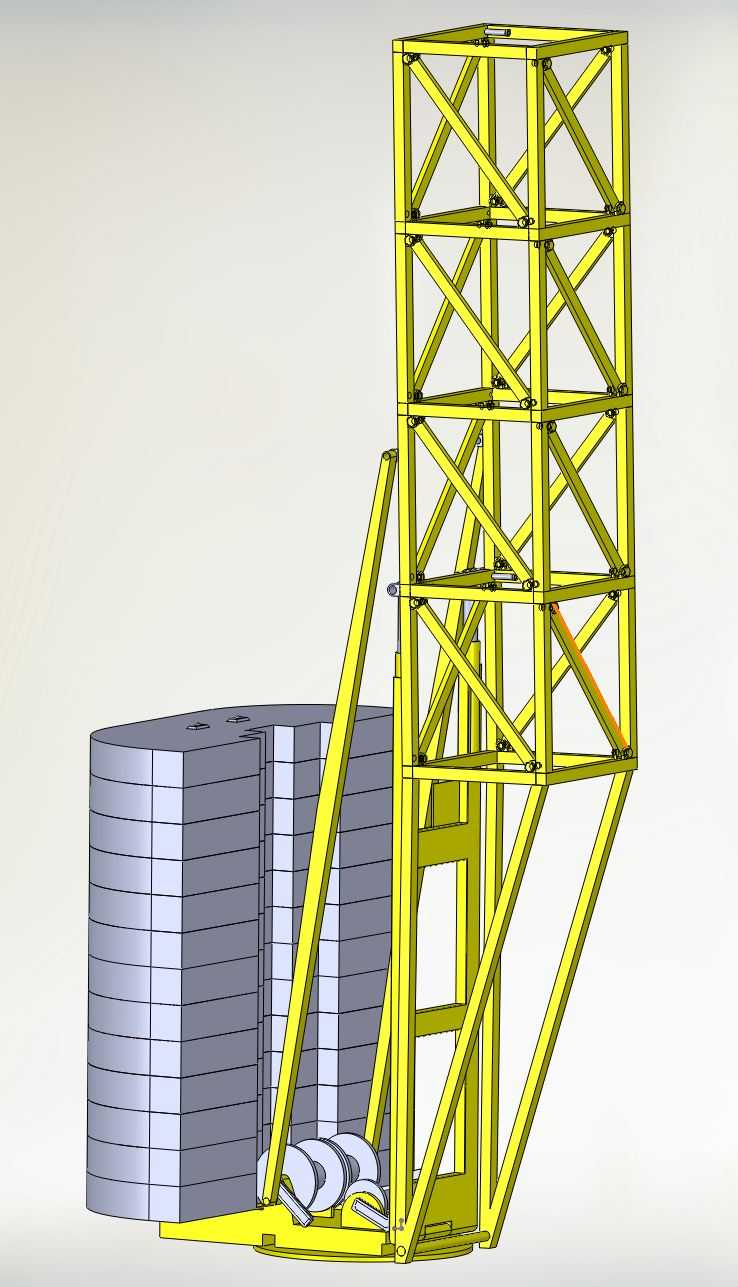

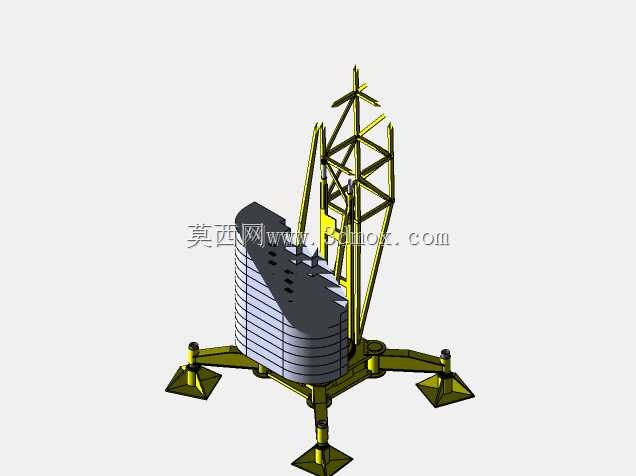

该三维结构对应建筑施工领域核心垂直运输设备的自升顶升段，主要应用于高层、超高层建筑施工现场，承担建筑钢筋、模板、混凝土构件、施工机具等物料的垂直与水平半径内的吊运作业，是当前房建、大型基建工地中覆盖作业范围最广、吊运效率最高的核心起重设备组成部分。区别于固定式塔式起重机的固定塔身高度设计，这套自升结构可随建筑施工进度逐步加高塔身，无需依赖外部大型起重设备辅助完成塔身接高作业，能适配从几十米到数百米高度的施工需求，大幅降低超高层施工的设备拆装成本与作业风险。从功能特性来看，该结构包含格构式标准节塔身、顶升套架、斜向支撑导轨、配重平衡组件几个核心部分：格构式塔身采用主弦杆加腹杆的桁架式设计，在保证整体结构抗扭、抗弯承载能力的前提下，最大限度降低塔身自重，减少风阻对高耸结构的载荷影响；顶升套架嵌套在塔身外侧，配合斜向支撑导轨可实现套架沿塔身的平稳导向滑动，顶升作业时通过液压装置将套架及上部回转、起重臂段顶起，留出标准节安装空间后即可接入新的标准节完成塔身加高；旁侧的叠层配重组件用于平衡顶升过程中上部结构的偏载力矩，避免顶升作业时出现结构倾翻风险，配重块采用分层叠装设计，可根据不同作业高度、上部载荷重量灵活调整配重总重，适配不同工况下的平衡需求。在设计思路上，整套结构优先考虑高空作业的安全冗余，所有连接节点均采用螺栓铰接配合定位销的双重固定形式，既保证现场安装时的对位便捷性，又能承受长期交变载荷下的结构疲劳；腹杆的交叉布置形式经过受力优化，将塔身承受的竖向压力、水平风载、起重弯矩均匀传递到每根主弦杆上，避免局部应力集中导致的结构失效。从安装边界来看，单节标准节采用统一的截面尺寸设计，所有连接孔位完全通用互换，现场安装时无需额外配钻加工；顶升套架的内轮廓与塔身标准节外轮廓预留了合理的导向间隙，既保证滑动顺畅不卡滞，又避免间隙过大导致顶升过程中出现结构偏摆；配重组件的安装位置与塔身中心保持固定力臂距离，安装时无需额外调整力臂参数，只需按标定数量叠装配重块即可满足平衡要求，整套结构的模块化设计可大幅缩短现场安装、顶升加节的作业时长，减少高空作业人员的操作风险，适配不同规模建筑工地的施工节奏需求。
