立式螺杆传动泵结构三维设计作品

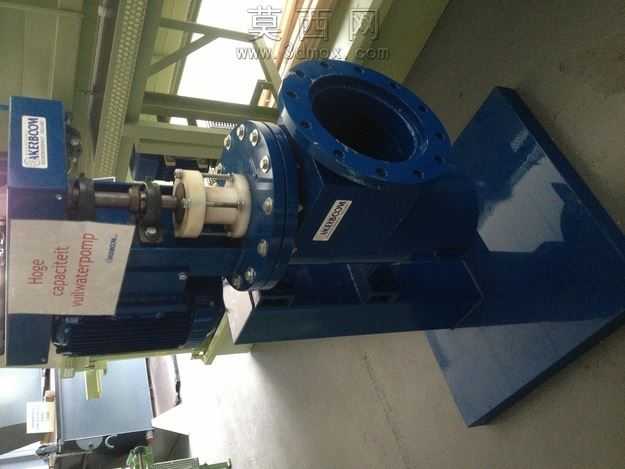

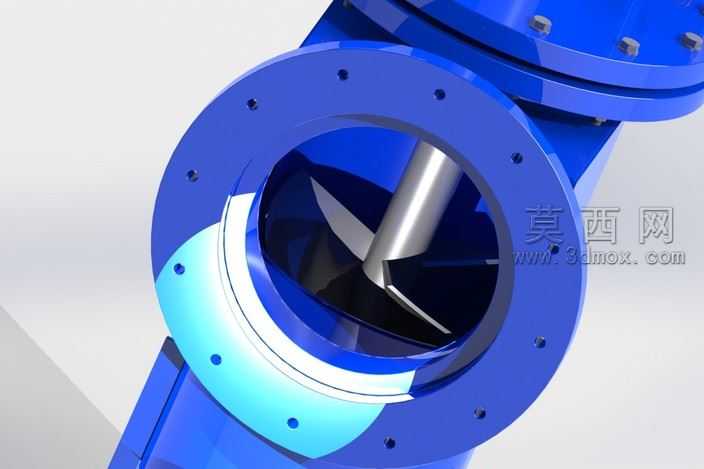

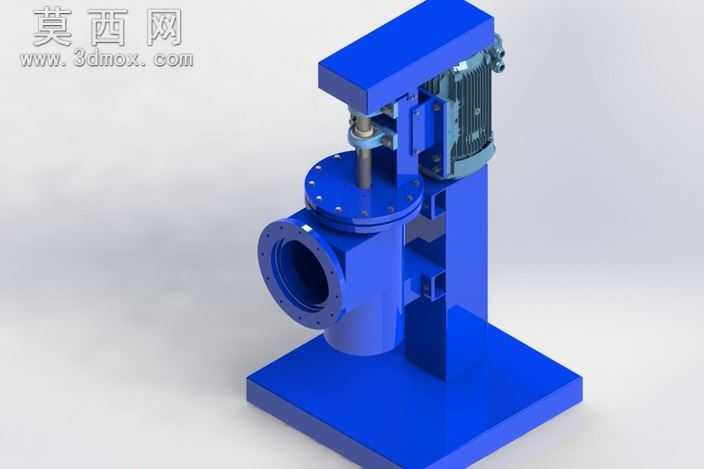

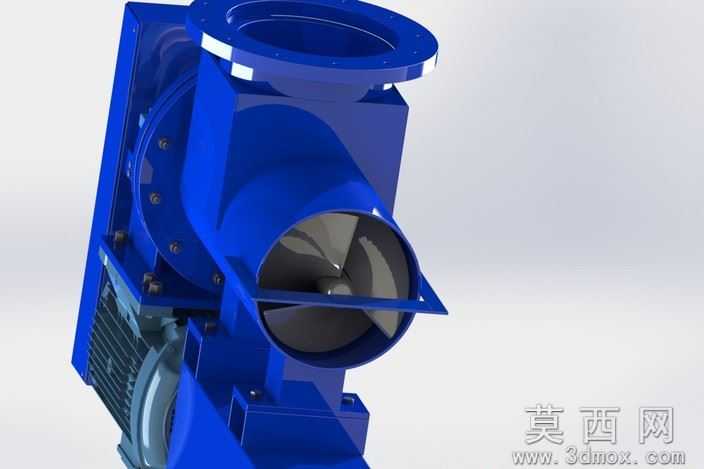

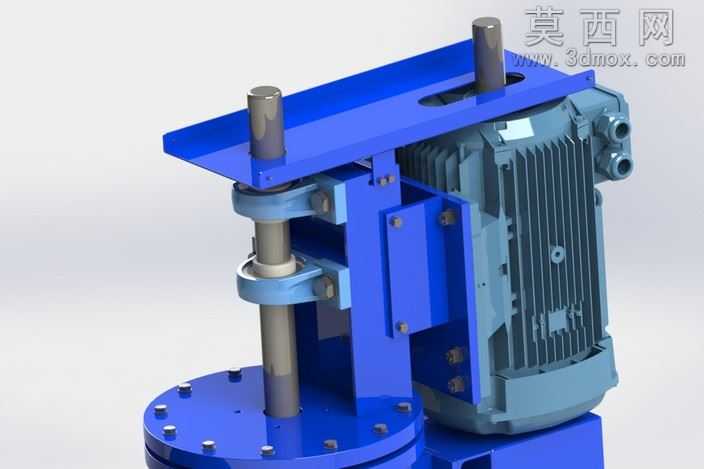

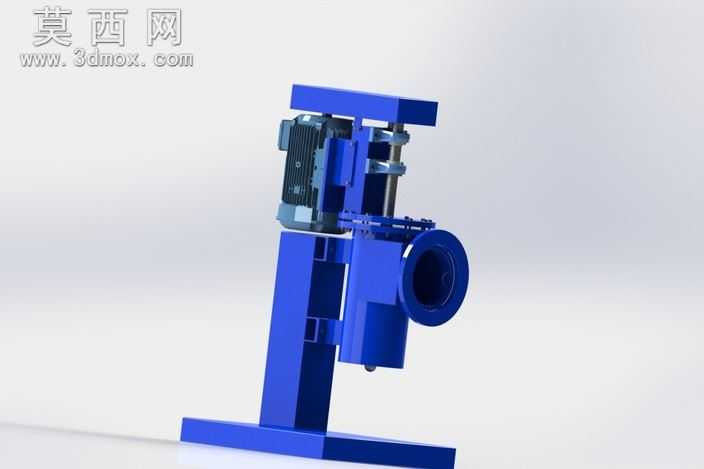

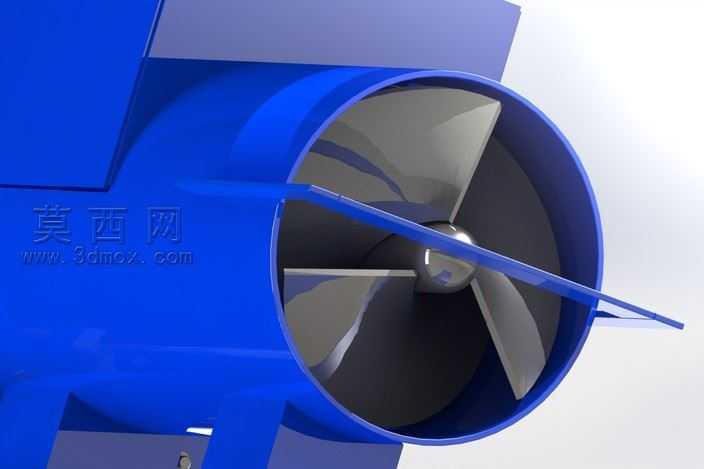

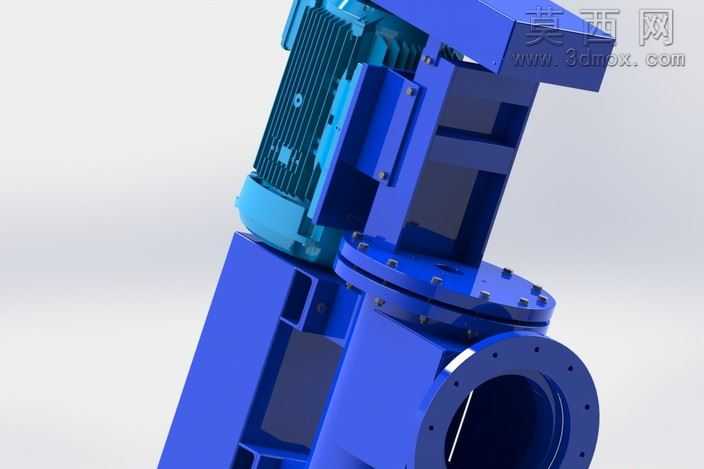

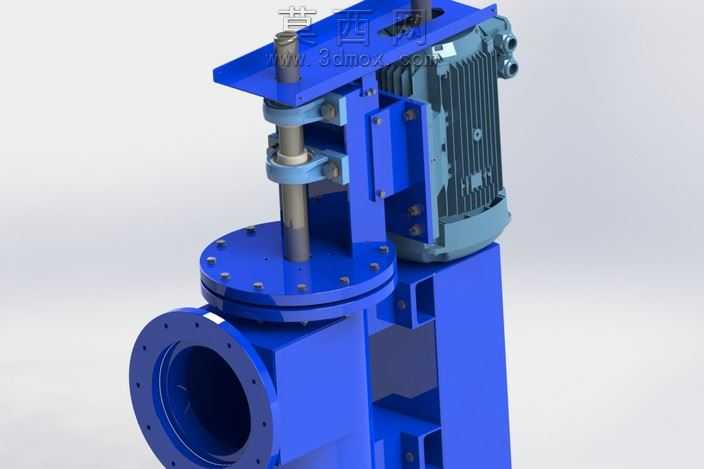

本作品为立式螺杆传动泵的三维建模设计成果，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先从动力输入端的驱动电机部分入手，精准还原电机壳体的散热筋结构、接线盒外形与端盖装配定位特征，保证电机与支架的连接法兰孔位完全匹配实际装配公差要求。泵体支撑部分采用L型立式机架搭配方形安装底座的结构，建模时对底座的安装沉孔、机架的加强筋布局做了等比例还原，既保证支撑结构的力学合理性呈现，也还原了实际加工中的倒角、退刀槽等工艺细节。泵头过流部分作为核心功能结构，完整还原了入口法兰的螺栓孔分布、法兰密封面的凸台结构，泵腔部分的腔体壁厚、连接法兰的定位止口都按照螺杆泵的实际工作需求做了参数化设定，传动连接部分清晰呈现了电机输出轴与螺杆传动轴的联轴器连接结构，轴端的密封件安装位、轴承定位台阶都做了精细化建模，避免出现结构干涉的问题。材质与渲染阶段，整体泵体采用工业设备常用的蓝色涂装材质，调整材质的粗糙度与金属基底参数，还原工业铸件喷涂后的哑光金属质感；驱动电机部分采用灰黑色铸铁材质搭配散热筋的金属高光，区分不同部件的材质差异；法兰密封面、传动轴等加工面设置了更高的光洁度参数，还原机加工面的金属光泽效果。渲染时采用柔和的工业产品布光方案，主光源从侧上方打亮泵体整体结构，辅助光源补全底部与背光面的结构细节，添加柔和的环境遮蔽效果，让各部件的装配层次清晰可辨，既能够直观展示整体外观形态，也能清晰呈现各连接部位的装配关系。设计思路上，作为入门机械设计阶段的练习作品，重点围绕立式泵的紧凑布局逻辑展开，将驱动电机、传动结构、泵腔集成在立式支撑结构上，相比卧式泵大幅缩减安装占地面积，同时保证传动路径短、传动效率高的结构优势，建模过程中反复核对各部件的装配间隙，确保所有连接结构符合机械装配的基本规范，完整呈现螺杆传动泵从动力输入到流体输出的完整结构链路，可作为泵类设备结构认知、装配教学的参考三维素材。
