小型台式三轴数控加工设备结构

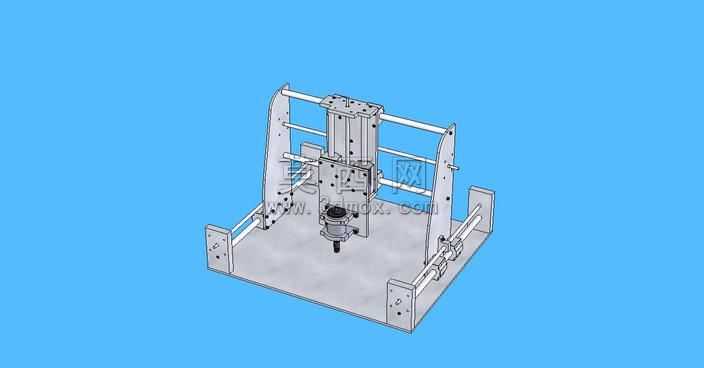

本作品为小型台式三轴数控加工设备的三维结构模型，建模过程中严格遵循机械设计的装配逻辑，对设备的各个组成部件进行了1:1比例的参数化构建。模型整体采用龙门式布局结构，底部为方形安装基座，作为整个设备的承载基础，基座上预留了多组安装定位孔位，用于固定线性导轨与驱动组件，建模时对孔位的位置度、孔径公差都做了精准还原，保证虚拟装配下的干涉检查结果符合实际加工装配要求。两侧立式支撑墙板采用铝制材质设计，建模时还原了铝件轻量化的结构特征，墙板上设置了多组减重槽与安装孔，既保证支撑刚性，又能控制整体设备重量。X轴方向采用双光轴导轨搭配滑动座的传动结构，滑动座与龙门横梁连接为一体，建模时还原了导轨的圆柱面特征、滑动座的轴套配合结构，清晰展现X轴的运动导向逻辑。Y轴传动组件布置于龙门横梁之上，搭载可沿横梁横向移动的Z轴安装滑台，滑台部分采用线性导轨配合丝杠传动的结构设计，建模时对滑台的安装板、丝杠螺母座、导轨滑块的配合关系做了细致还原，Z轴末端预留了加工主轴的安装位，可适配不同类型的加工主轴部件。材质渲染方面，对铝制结构件赋予了哑光银白的铝合金材质，对光轴导轨赋予了高反光的镀铬金属材质，对基座底板赋予了磨砂金属质感，不同部件的材质区分清晰，能够直观展现设备的材质构成与外观特征。设计思路上，该设备定位为小型桌面级数控加工设备，整体行程范围控制在X175mm、Y175mm、Z87mm，结构紧凑占地空间小，大部分结构部件采用数控铝件加工制作，加工难度低装配便捷，能够满足小型工件的雕刻、铣削等轻量加工需求，建模过程中对各个运动轴的行程限位位置也做了对应标识，可直观展现设备的有效加工范围，整体结构无冗余设计，各个部件的连接逻辑清晰，可作为小型数控设备设计、改装的参考结构模型。
