飞傲K7台式解码耳放设备结构设计

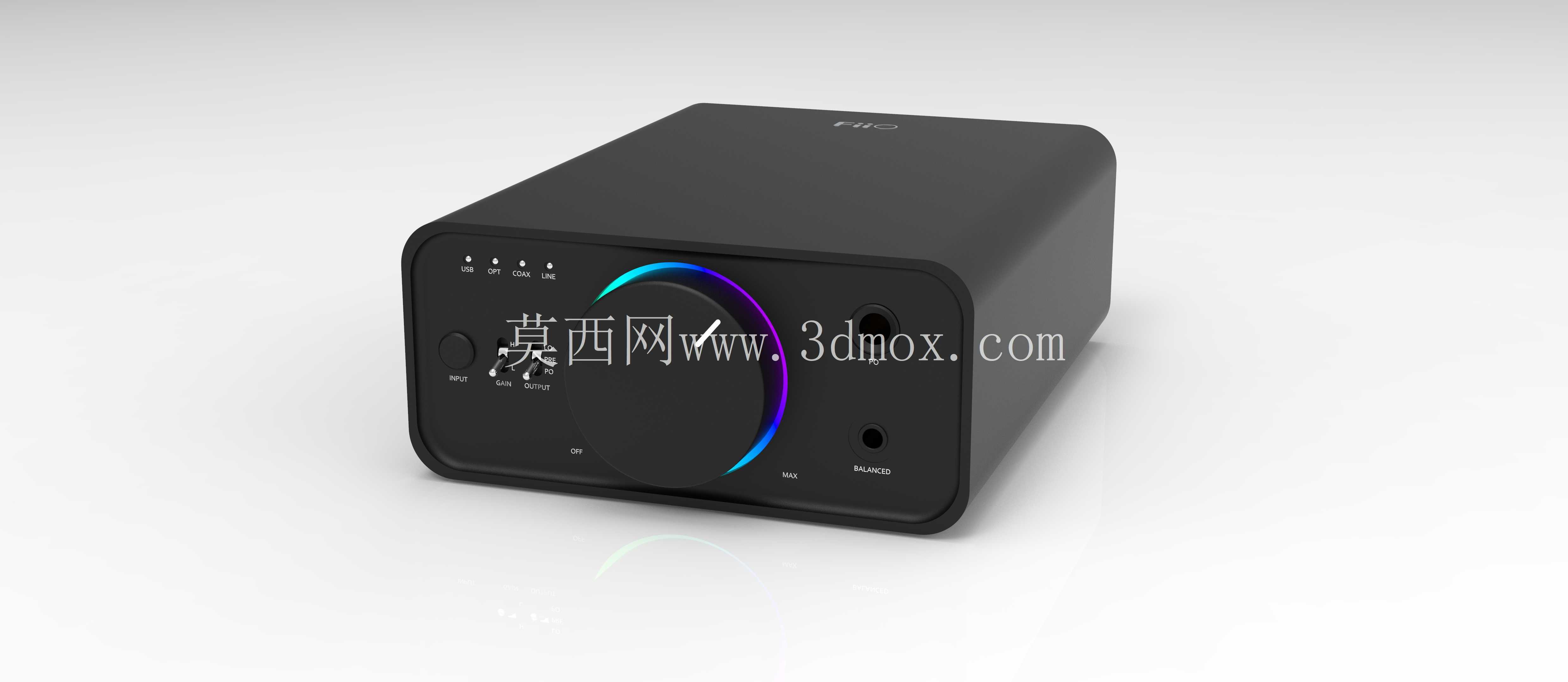

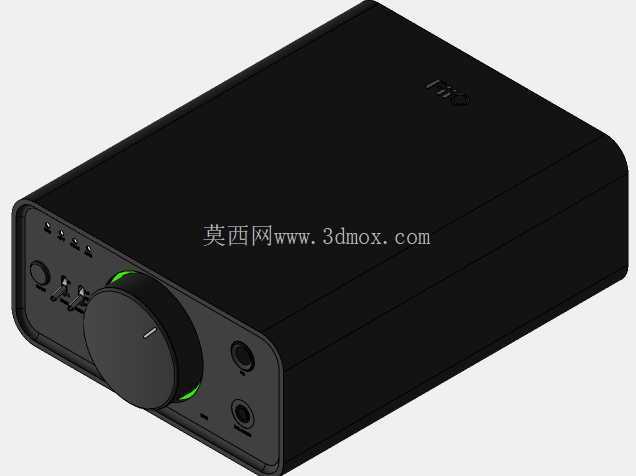

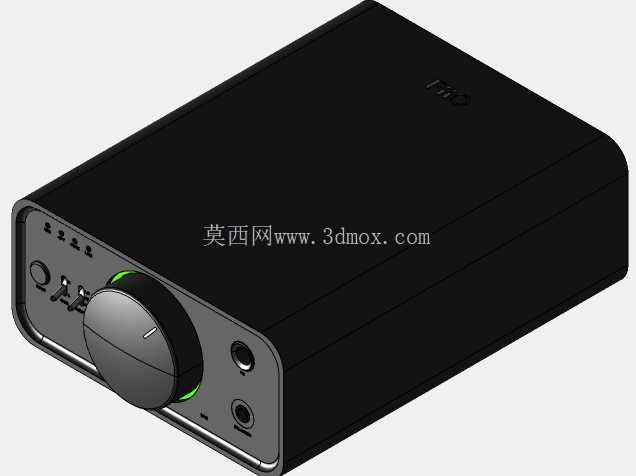

　　本次呈现的台式音频解码耳放结构，主要面向桌面音频系统搭建场景，适配个人音频工作室、桌面HiFi听音、小型音频调试等使用需求，作为前端音频信号处理与耳机驱动核心设备，承担数字音频信号解码、模拟信号放大、多设备音频切换输出的核心功能。从结构设计逻辑来看，整体采用方正切角的立方体外壳造型，外壳主体采用一体化弯折的金属板材成型，边角做小弧度R角处理，既避免尖锐边角带来的使用磕碰风险，也能在紧凑的桌面占用空间内最大化内部器件排布容积，设备整体放置重心落在底部四角的防滑脚垫上，水平放置时无突出外伸结构，适配常规桌面置物架、显示器下方空位的安装摆放，安装边界仅需预留设备本体长宽尺寸外10mm的散热与接线空间即可，无需额外固定结构。

　　前面板布局遵循高频操作优先的设计思路，将大尺寸音量调节旋钮布置在面板视觉中心偏左位置，旋钮外圈设置环形状态指示灯带，可直观反馈设备当前工作状态与增益档位，旋钮左侧排布输入源切换、增益调节的实体按键与状态指示灯，按键采用微凸的轻触结构，按压行程短且反馈清晰，方便盲操作；面板右侧依次布置6.35mm单端耳机接口、4.4mm平衡耳机接口，接口开孔做沉台处理，避免插头插拔时刮花面板表面，接口位置距离设备侧边留有足够的插头插拔操作空间，不会出现大尺寸插头与周边设备干涉的问题。

　　后面板区域集中排布所有固定接线接口，包含数字音频输入接口、线性输出接口、电源输入接口，所有接口的固定座均与内部金属衬板锁附连接，可承受频繁插拔带来的外力冲击，不会出现接口松脱移位的问题。外壳表面采用细磨砂哑光处理，不易残留指纹与使用划痕，顶部外壳无多余开孔，既保证整体外观的简洁性，也能避免桌面落灰、液体泼溅进入设备内部。内部结构采用分层排布设计，电源模块与音频解码放大模块做物理分隔，减少电源杂讯对音频信号的干扰，主电路板通过铜柱与底壳锁附固定，关键发热器件位置对应外壳内侧设置导热贴，将工作热量传导至金属外壳辅助散热，可保证长时间高负载驱动耳机时的工作稳定性。

　　前面板旋钮采用同轴定位结构，旋转阻尼均匀无虚位，档位切换时的定位感清晰，旋钮与面板开孔的配合间隙控制在0.2mm以内，既保证旋转顺畅无卡滞，也不会出现间隙过大进灰的问题。设备底部的防滑脚垫采用硅胶材质，高度3mm，既可以垫高设备保证底部空气流通辅助散热，也能增大与桌面的摩擦力，避免插拔线材时设备移位。
