拉杆式标准气动执行气缸结构设计

这款拉杆式气动气缸是气动系统中应用极为广泛的直线执行元件，在轻工包装、自动化装配、机床上下料、电子制造、食品加工等多个工业场景中承担直线往复驱动的核心作用，能够将压缩空气的压力能平稳转换为机械直线运动的动能，适配各类需要直线推压、顶升、移位、夹紧的工位需求，相比液压驱动元件具备响应速度快、介质清洁无泄漏风险、运维成本低的突出优势，在无油污要求的洁净生产场景中适配性极强。

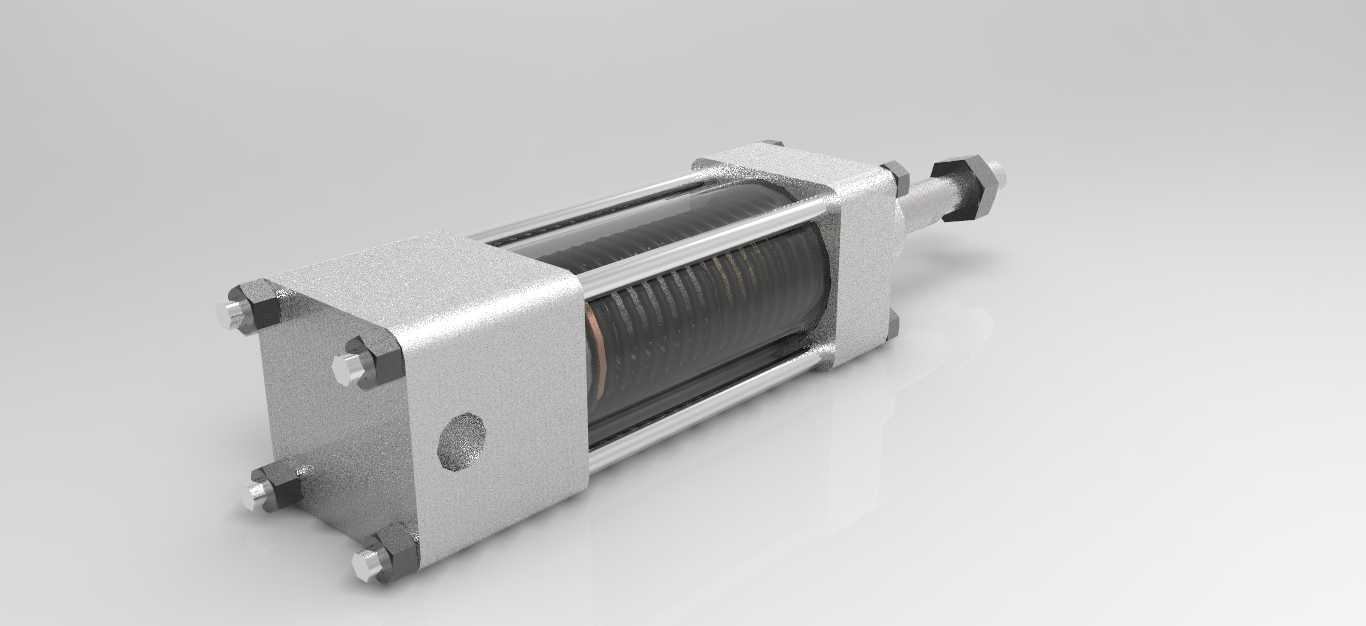

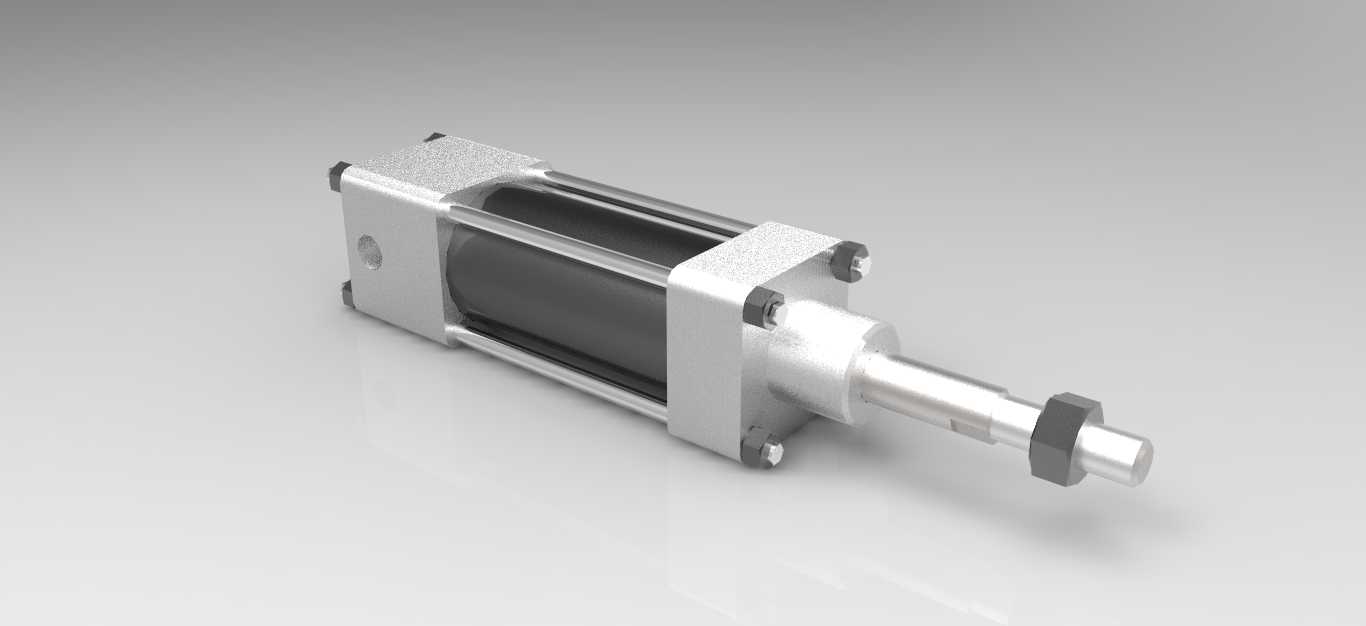

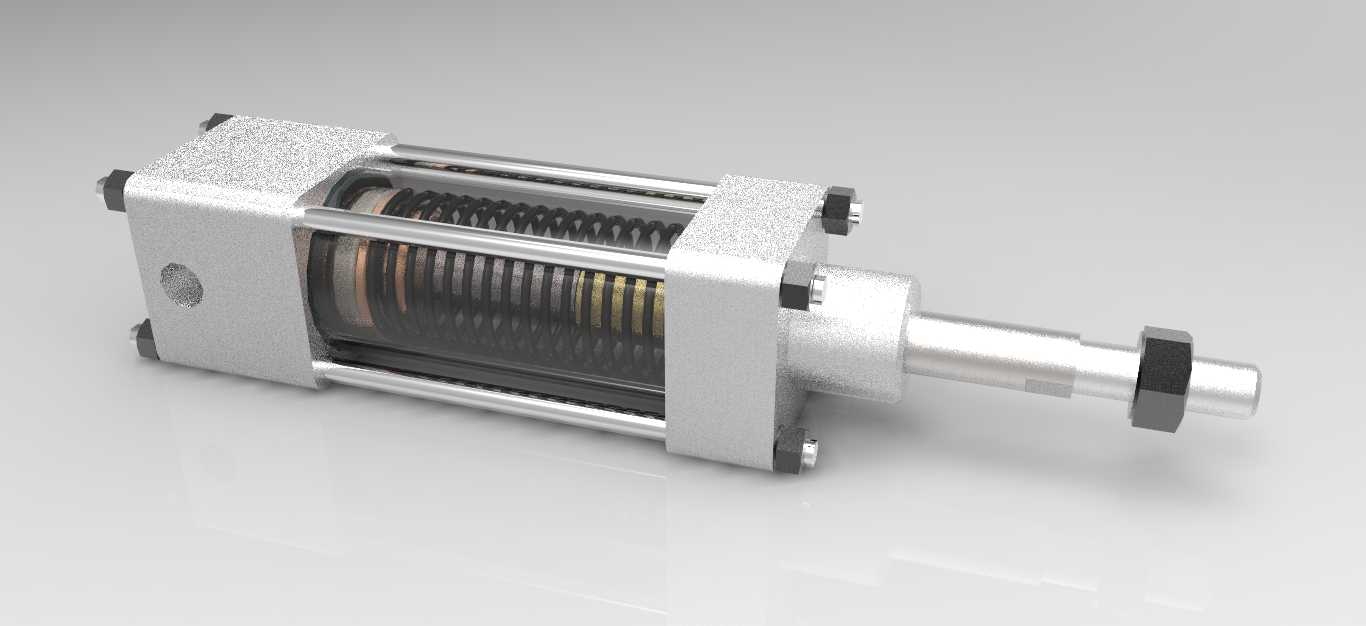

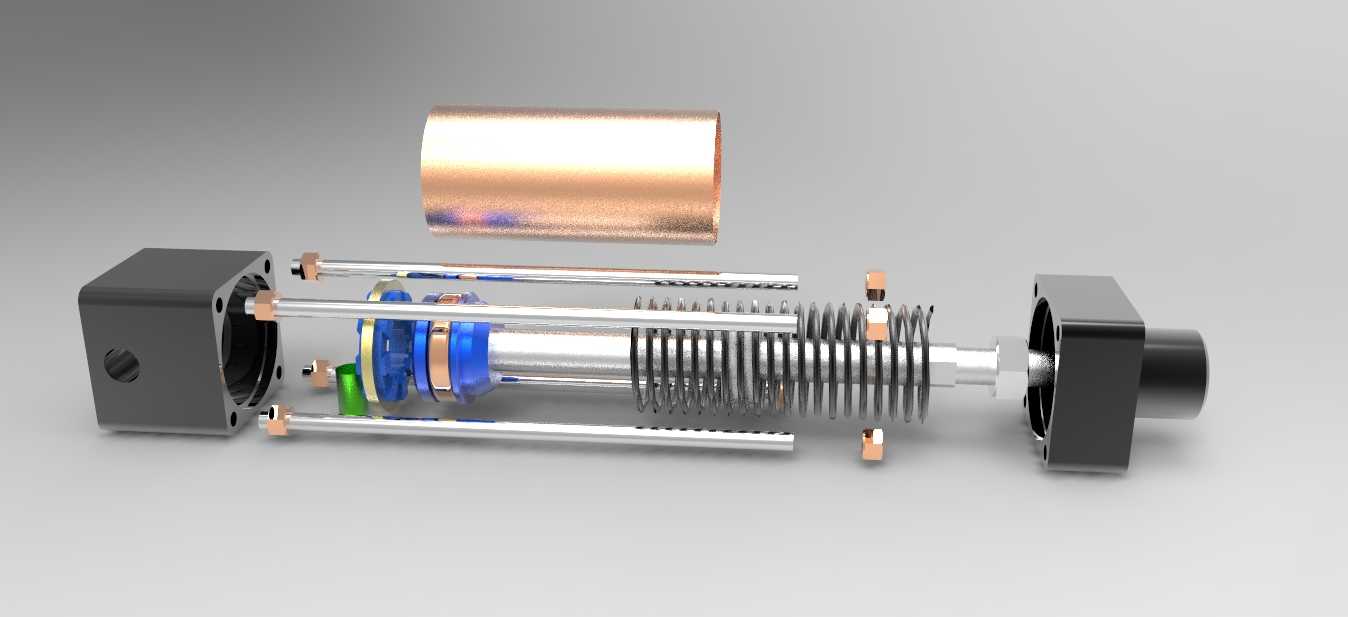

从功能特性来看，该款气缸为双作用标准结构，可通过换向阀控制压缩空气的进出方向，实现活塞杆的伸出与缩回双向驱动，额定工作压力覆盖常规气动系统的0.1-1.0MPa区间，运行过程中活塞杆运动平稳，两端端盖内置缓冲结构，可在行程末端降低活塞对端盖的刚性冲击，有效延长元件使用寿命，降低运行过程中的碰撞噪音。缸体采用硬质氧化铝合金材质，兼顾轻量化与耐磨抗腐蚀特性，四根对称分布的钢制拉杆承担两端端盖的锁紧拉力，保证缸筒在持续受压状态下的密封可靠性，同时拉杆式结构也便于后期拆解维护，更换密封件等易损部件时无需破坏缸体整体结构。

从设计思路层面，该款气缸遵循通用气动元件的标准化设计逻辑，安装尺寸符合通用气动元件的安装规范，可直接适配市面上同规格气缸的安装支架与附属配件，无需额外定制安装结构。前端盖内嵌耐磨导向环与防尘圈，既可以为活塞杆的往复运动提供精准导向，避免活塞杆受径向偏载出现卡滞、磨损密封件的问题，也可以阻挡外界粉尘、切削碎屑等杂质进入缸体内部，保障缸内密封件的使用寿命。活塞杆采用镀铬硬化处理，表面粗糙度低，耐磨性能优异，可长期在往复摩擦工况下保持尺寸精度，避免因活塞杆磨损出现漏气、出力不足的问题。

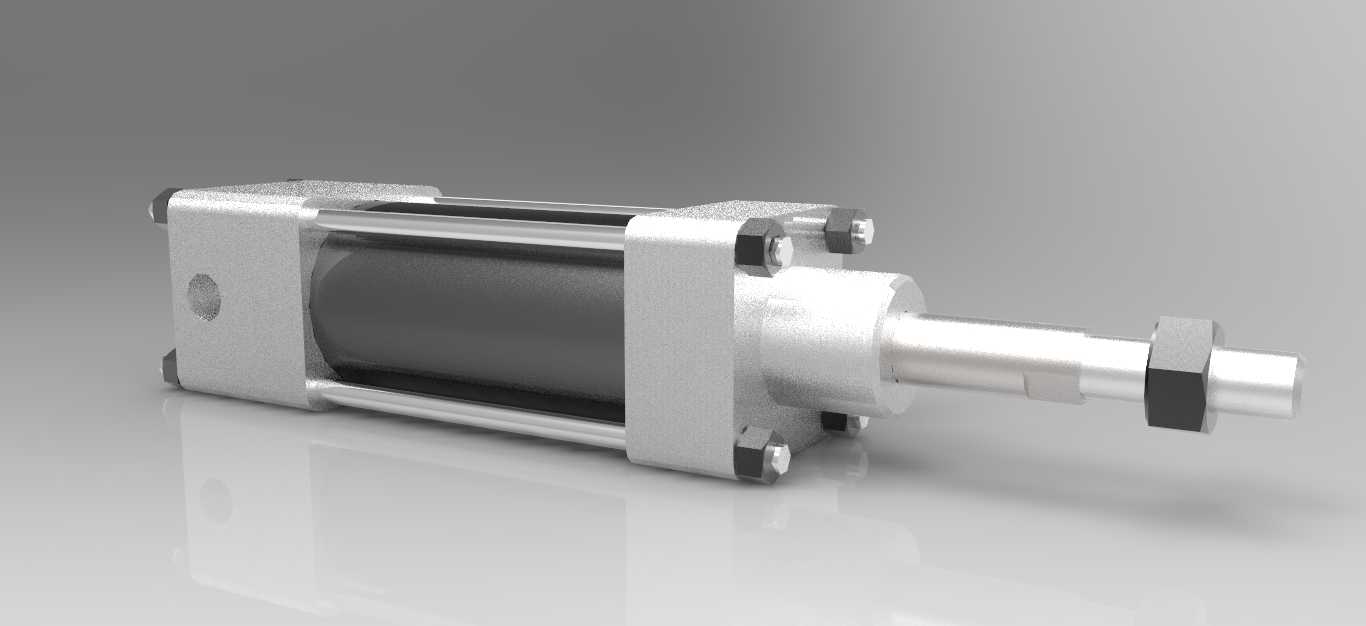

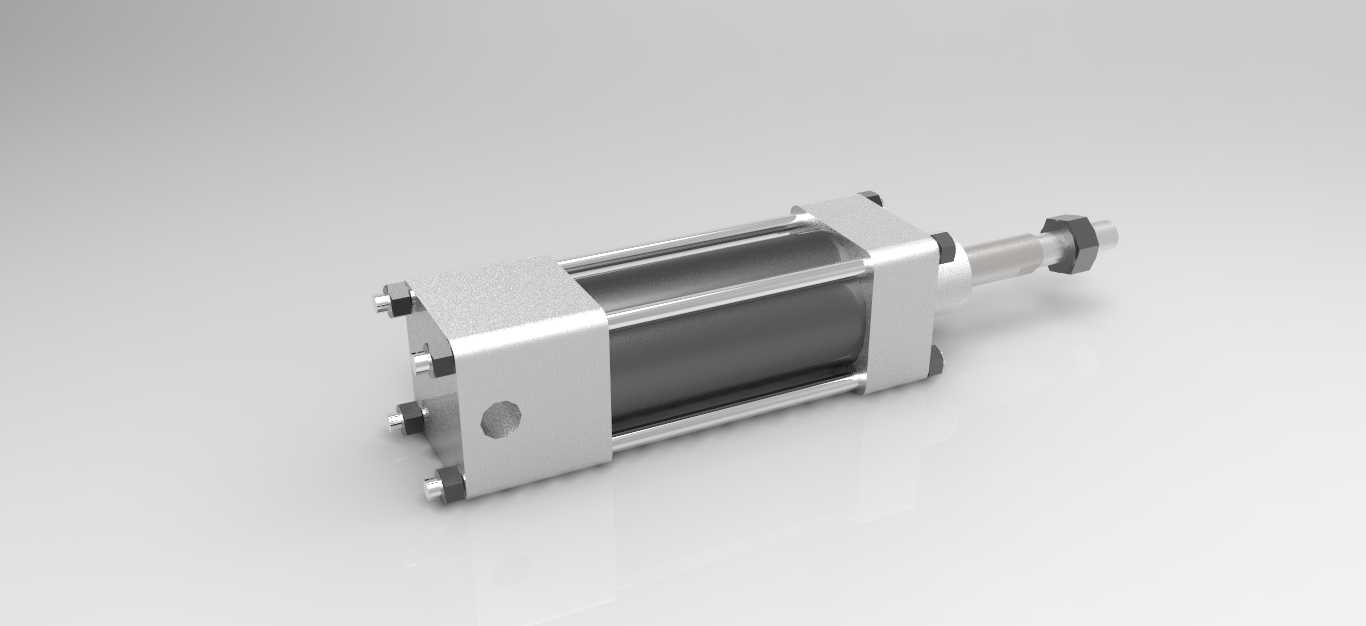

从安装边界与尺寸适配来看，该款气缸为方形端盖拉杆结构，可支持前法兰、后法兰、脚架、耳轴、中间铰轴等多种安装方式，能够适配不同设备的安装空间布局需求。设计过程中充分考虑了安装兼容性，缸体两端的安装螺纹孔、活塞杆端部的外螺纹尺寸均遵循通用标准，用户可根据实际工位的行程需求、出力需求选择对应规格，无需对设备原有安装位进行二次改造即可完成替换。活塞杆伸出端预留了标准外螺纹，可直接连接各类工装夹具、推板、吸盘支架等执行末端，适配不同工位的作业需求，缸体本身的径向尺寸紧凑，可在狭小的设备安装空间内完成布置，不会占用过多的设备内部空间，适配各类紧凑型自动化设备的设计需求。
