精密旋转线性运动转换演示装置

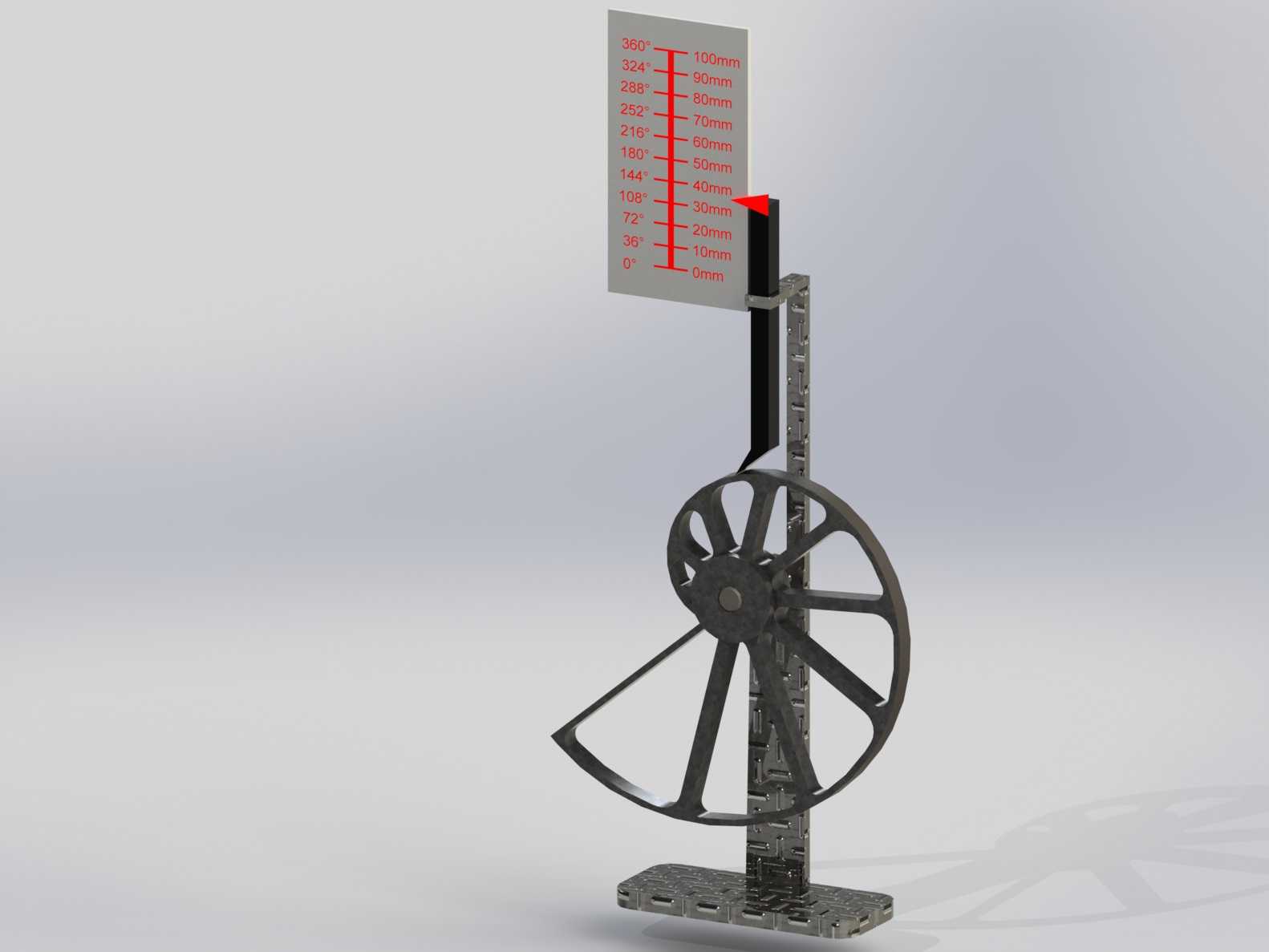

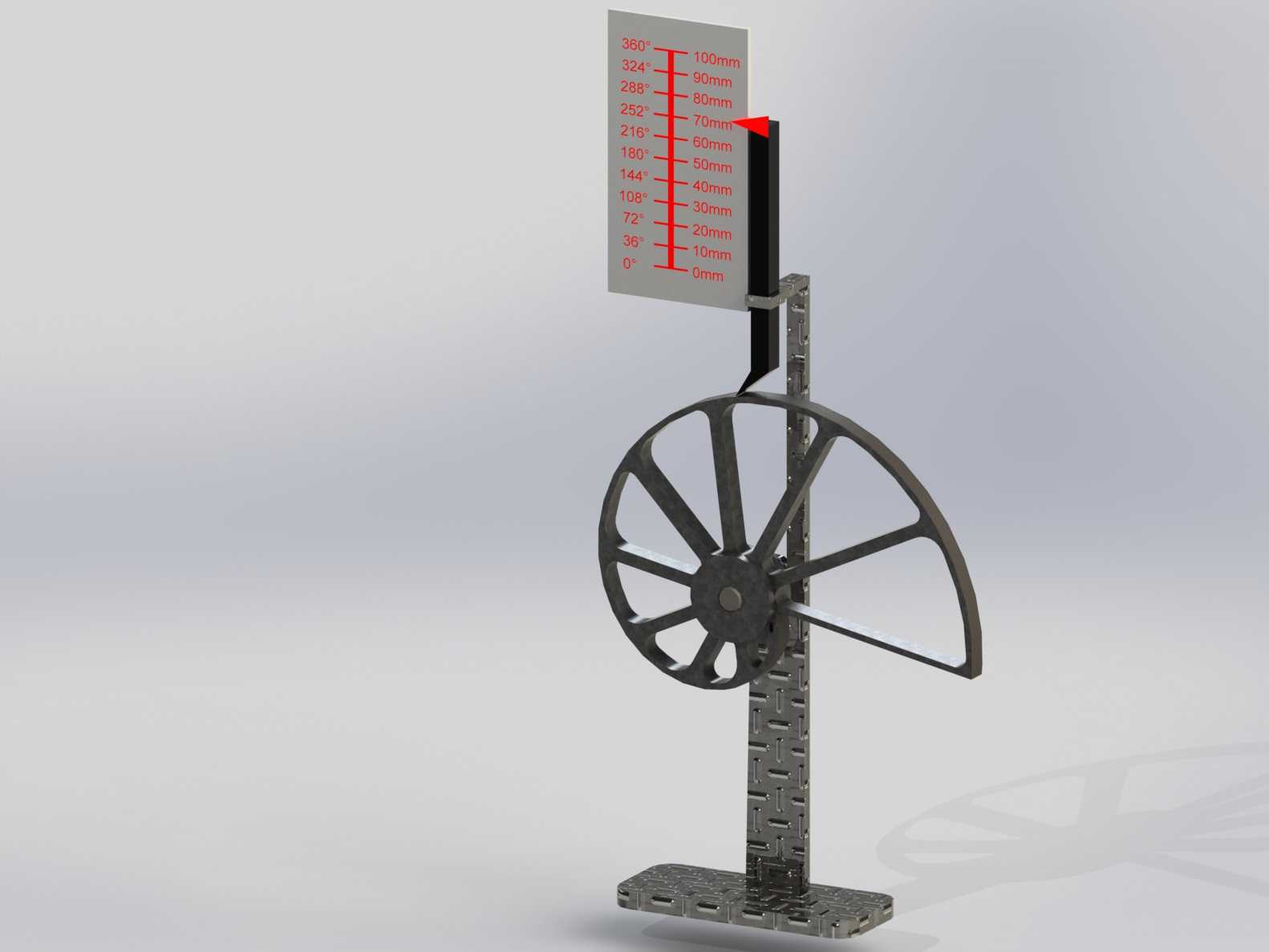

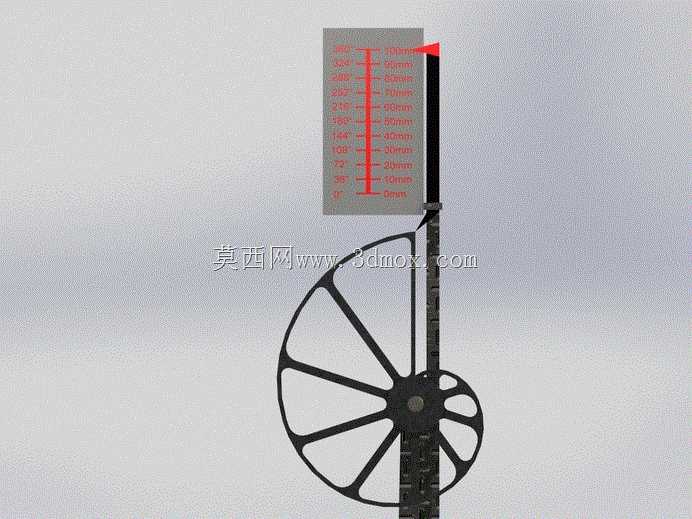

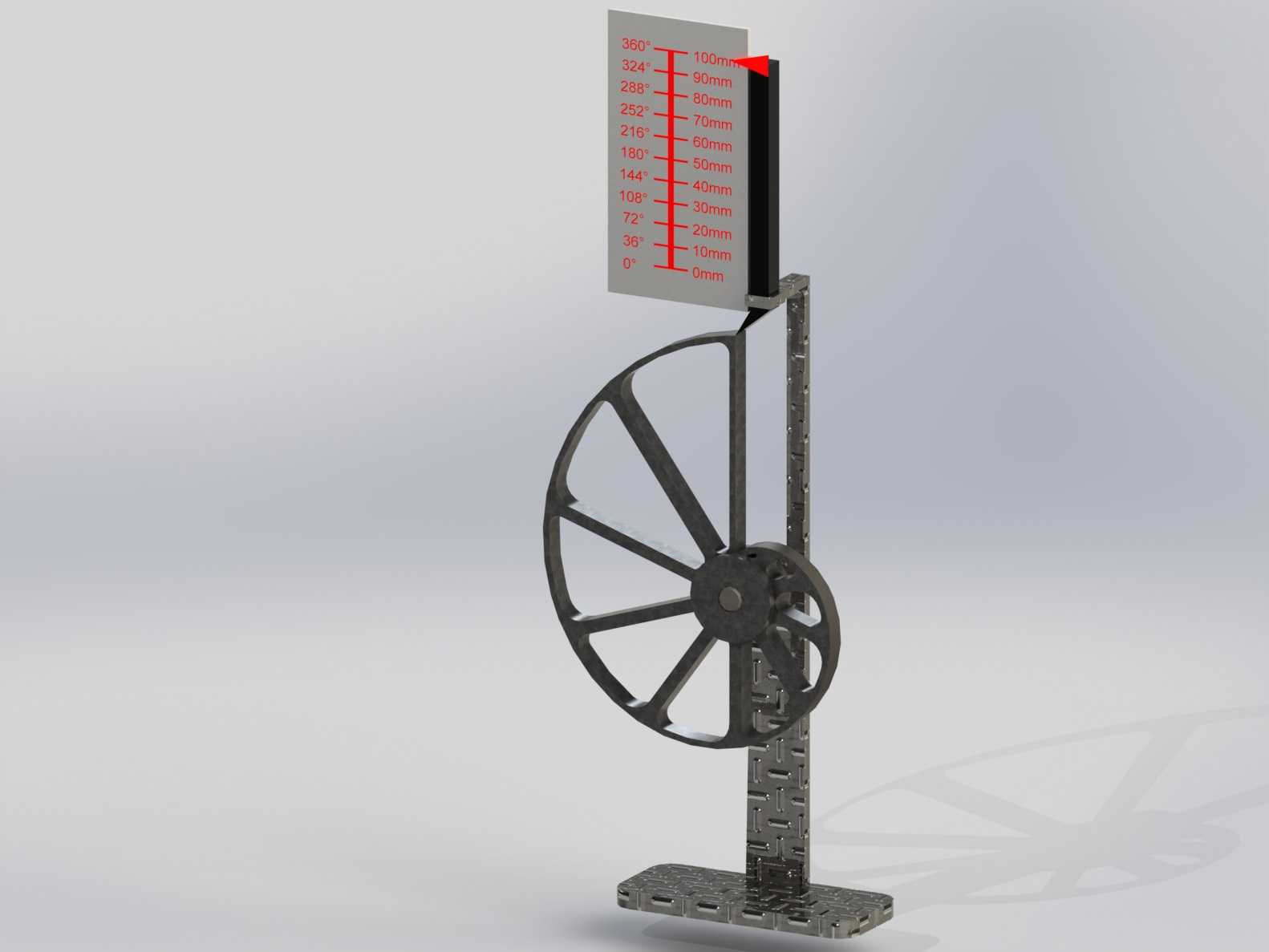

该装置是一款用于直观演示旋转运动与线性运动转换逻辑的机械结构，在教学实训、机械原理科普、小型精密位移校验场景中具备较高实用价值，可帮助从业者快速理解螺旋传动的运动传递逻辑，也可作为基础机械结构的原理验证载体，适配职业院校机械专业实训课堂、青少年科创启蒙展示、小型精密进给机构的原理预演等场景。从实际用途来看，它能够清晰呈现旋转输入与直线输出的定量对应关系，通过带刻度的标尺直观展示位移量变化，让抽象的传动比参数转化为肉眼可直接观测的位移数值，降低螺旋传动原理的理解门槛，也可用于校验小行程螺旋进给机构的传动精度，排查传动间隙带来的位移误差。在功能特性上，该结构采用轮盘作为旋转输入部件，操作者转动轮盘即可通过内部的螺旋传动副带动竖向的标尺部件做直线升降运动，轮盘的辐条式设计既减轻了自身重量，又提供了足够的操作力臂，转动过程顺滑无卡滞；竖向的标尺带有清晰的刻度标识，能够精准对应旋转角度对应的直线位移量，按照设定的传动比，整周旋转对应固定的直线行程，到达行程端点后可随反向转动复位，运动过程中导向结构保证标尺始终沿竖直方向移动，无偏摆、窜动问题。从设计思路来看，整体结构采用极简的立式布局，底部设置平整的安装底座，保证放置时的稳定性，无需额外固定即可平稳运行；传动部分采用成熟的螺旋传动结构，传动平稳、精度可控，能够实现小位移的精准传递，将旋转运动的圆周位移精准转化为直线方向的可控位移；外部结构做了镂空减重处理，在保证结构刚性的前提下尽可能降低整体重量，同时让内部的传动连接关系部分外露，便于观察运动传递过程，兼顾演示效果与结构可靠性。在外形尺寸与安装边界上，整体为立式窄幅结构，横向占用空间较小，底座平整可直接放置在桌面、实训台等平面上，无需复杂的安装固定流程；轮盘的转动半径经过合理设计，操作时不会与周边结构产生干涉，竖向的行程范围控制在合理区间，既保证足够的位移展示量，又避免整体高度过高带来的放置不稳问题，整体结构紧凑，搬运、展示都十分便捷。
