卧式冷乙二醇储液罐体结构设计

该卧式储液罐体主要应用于工业制冷系统、中央空调配套冷源供应、大型商用冷冻仓储的冷媒循环环节，作为冷乙二醇介质的暂存与稳压缓冲单元，承担着向末端换热设备持续输送低温载冷介质的核心作用，在食品冷冻加工车间、大型商超冷链配套、工业生产工艺冷却线中都能见到这类储液设备的身影，能够稳定平衡制冷循环管路内的介质流量波动，避免因末端负荷变化引发的供液压力骤变，保障整个冷却系统的运行稳定性。

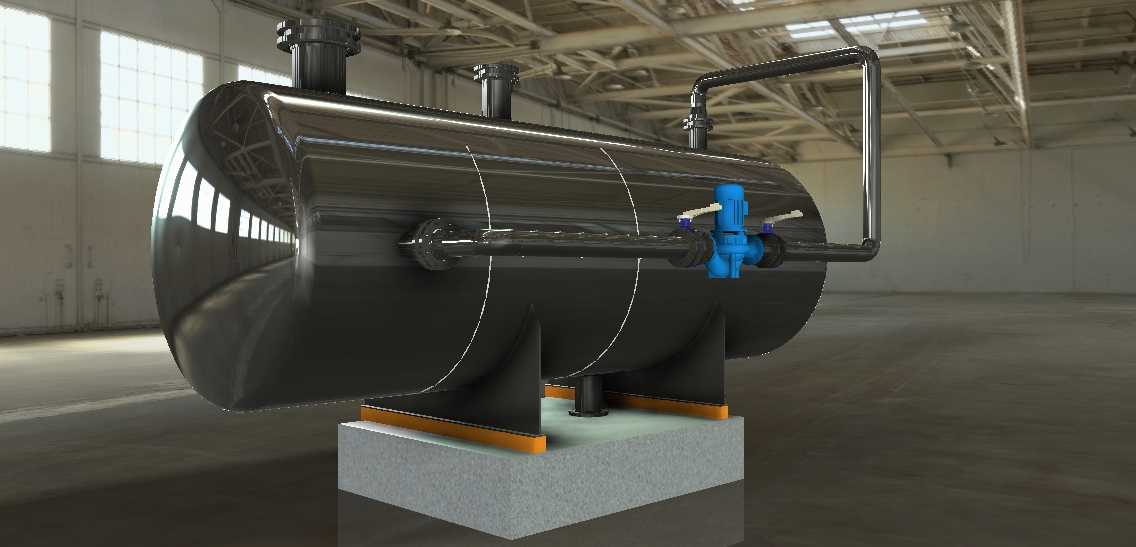

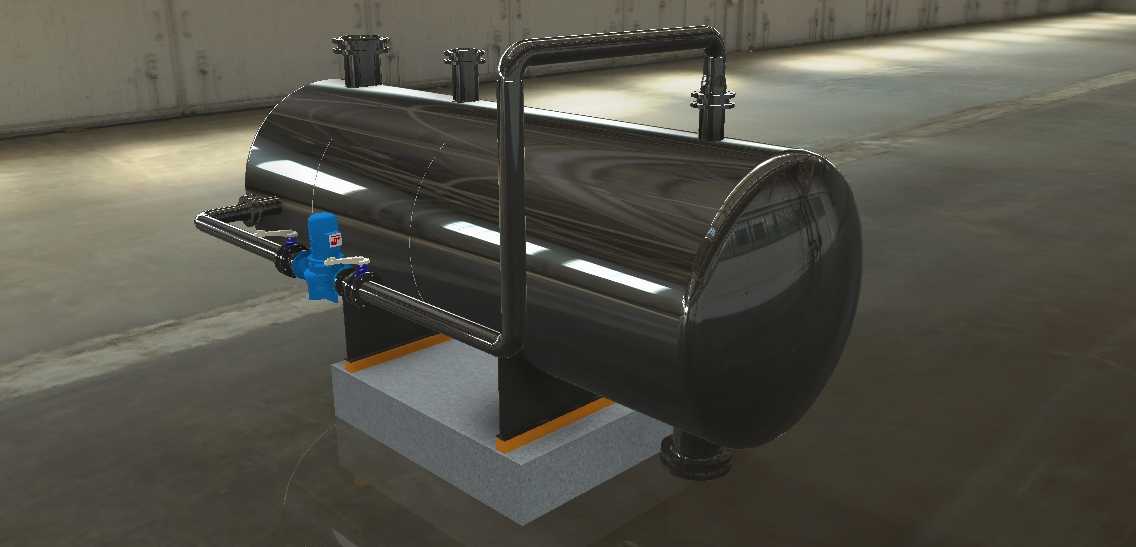

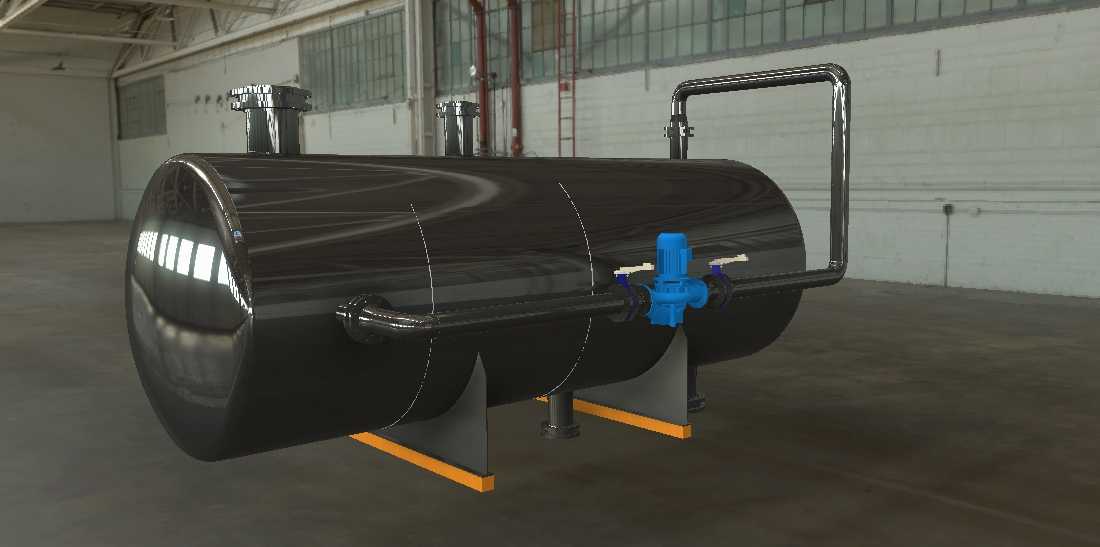

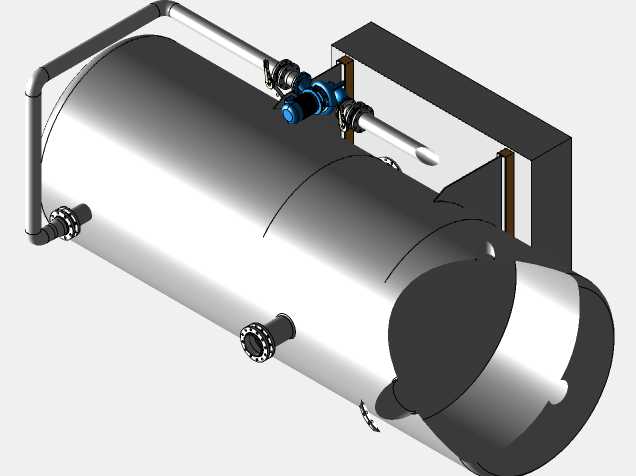

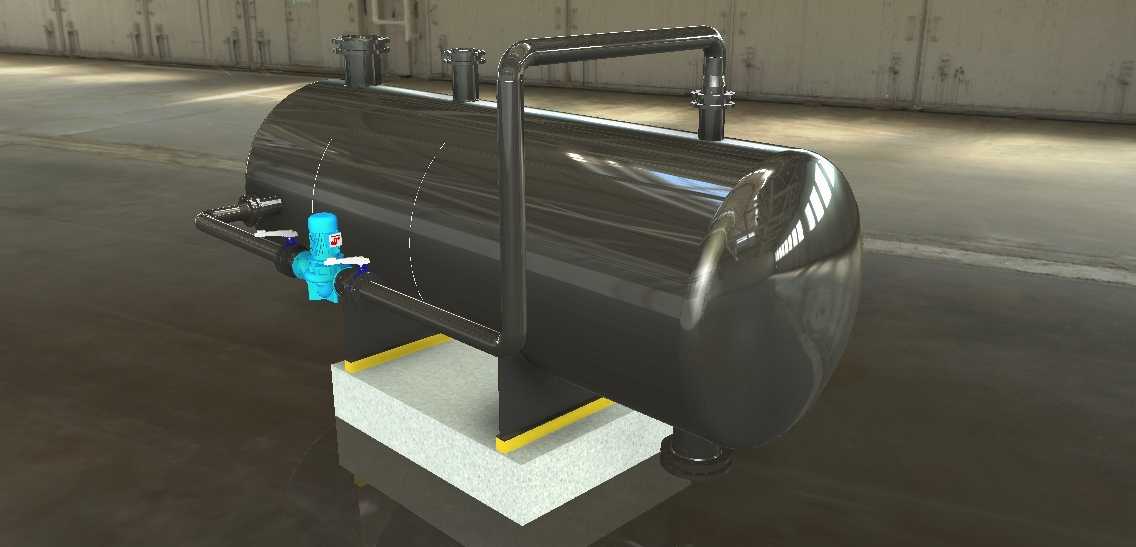

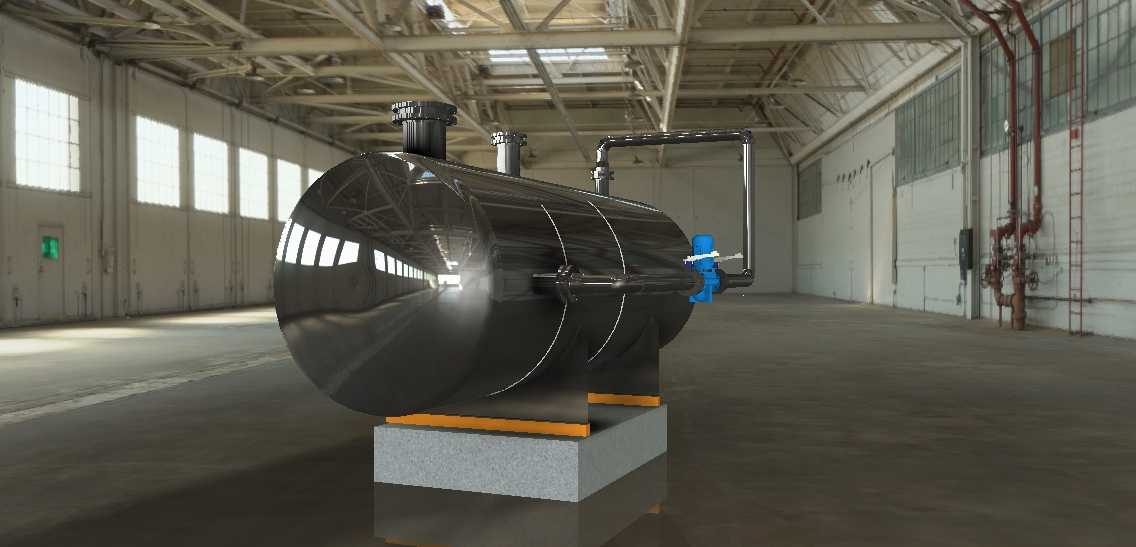

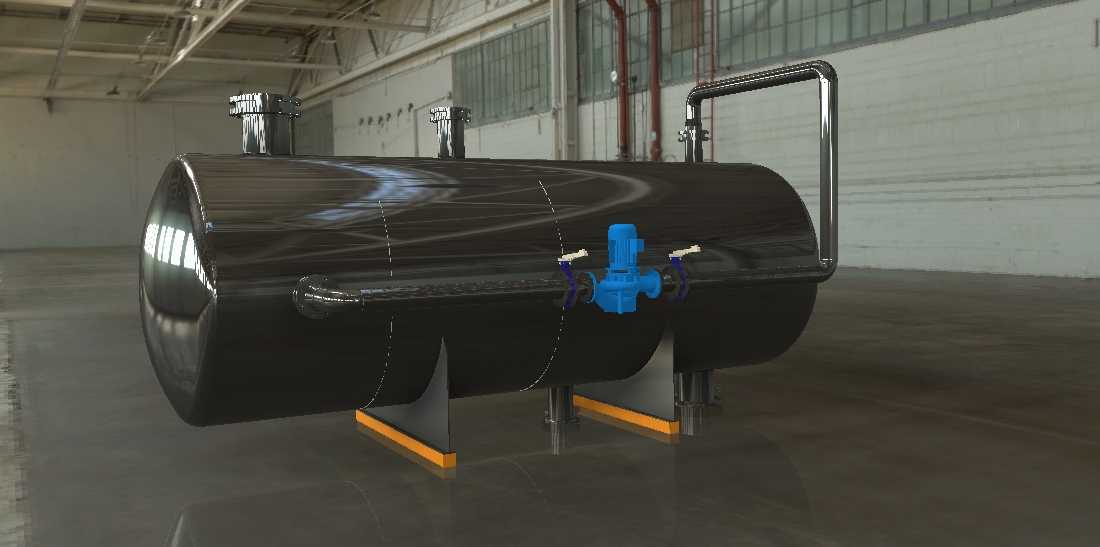

从实际功能来看，该罐体为密闭承压结构，主体采用卧式圆柱筒体搭配两端标准椭圆封头的构型，相比立式储罐能够降低设备整体安装高度，适配厂房层高有限的安装场景，同时卧式布局能够让罐内介质的液位波动更平缓，减少介质进出过程中的紊流冲击。罐体顶部设置有排气接口、介质补入接口与安全附件安装位，侧部预留的管路接口直接对接外部循环管路，搭配的蓝色阀组可实现供液通断、流量调节与支路切换功能，外接的弯管管路可将罐内输出的低温乙二醇输送至后续换热设备，完成冷量传递后的介质再通过回流管路返回罐体，形成完整的闭式循环。

设计过程中，筒体的长径比经过合理匹配，既保证了足够的介质存储容积，又控制了罐体的整体占地面积，底部的鞍式支座采用带减震垫的支撑结构，支座底部与混凝土安装基座通过预埋件固定，能够承载罐体满液状态下的总重量，同时抵消管路热胀冷缩产生的位移应力。罐体的安装边界充分考虑了日常运维的操作空间，侧部阀组位置预留了足够的操作检修距离，顶部接口位置预留了安全附件安装与维护的操作空间，鞍座的安装孔位按照通用工业储罐的安装规范设计，可适配多数工业厂房的设备基础施工标准。罐体表面做了防锈防腐处理，能够适应厂房内的潮湿运行环境，延长设备的整体使用寿命，管路接口的位置布局充分考虑了管路走向的合理性，减少不必要的管路弯折，降低介质输送过程中的沿程阻力损失，提升整个制冷循环系统的运行效率。
