0℃食品制冷系统冷发动机室结构

项目分类:压缩机 发布时间:2022-07-14 ID:682797
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构
  • 0℃食品制冷系统冷发动机室结构

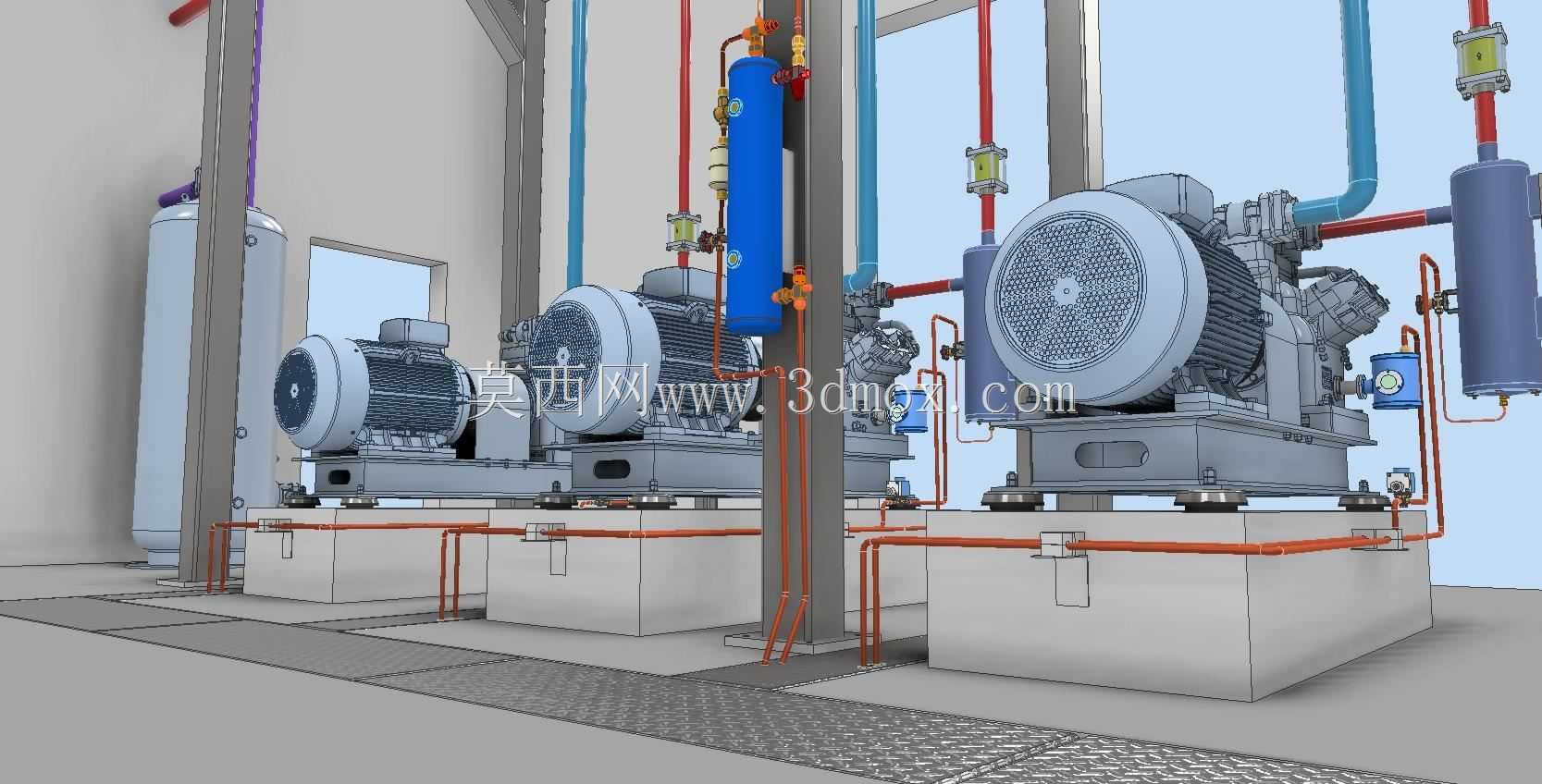

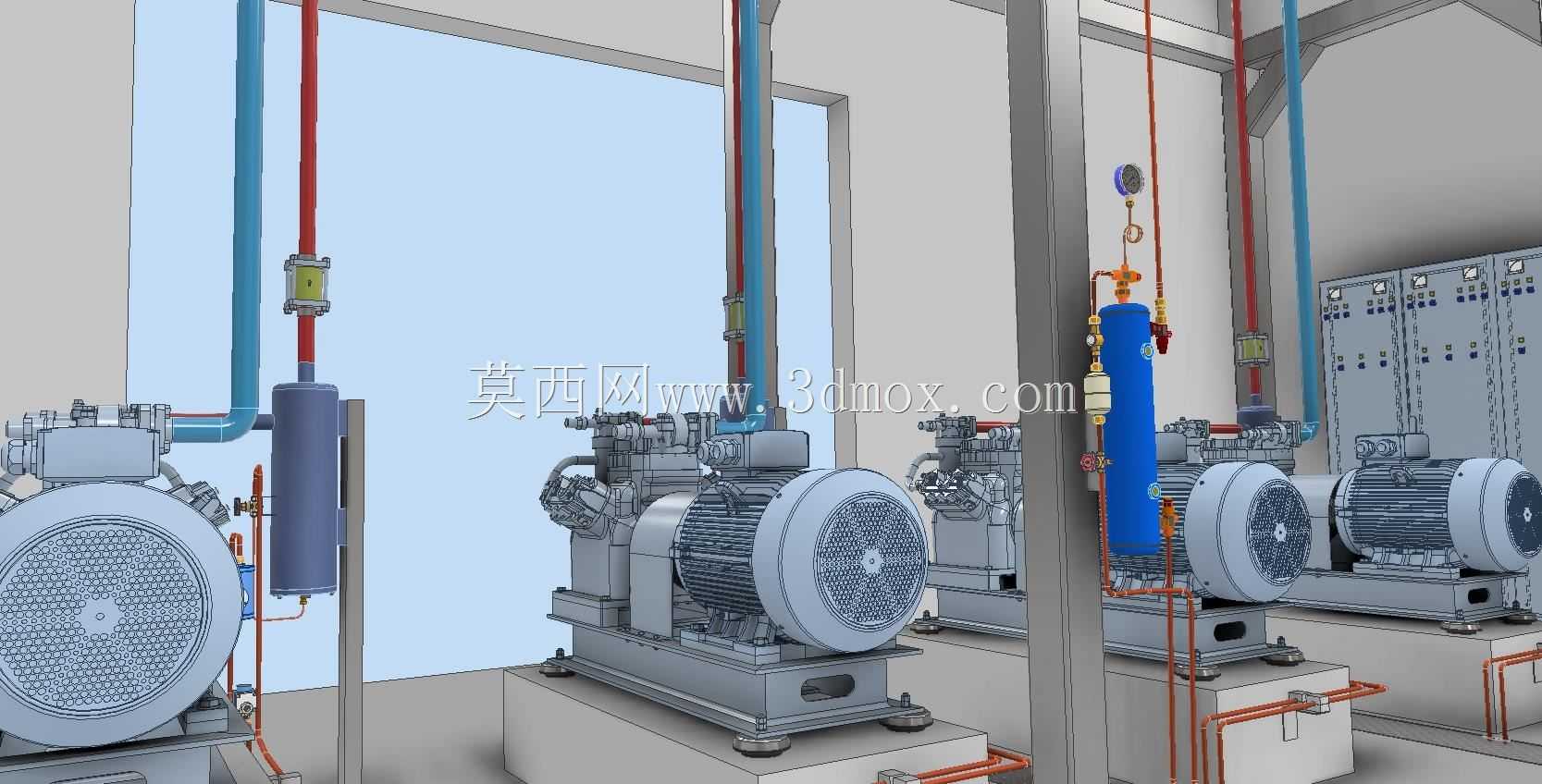

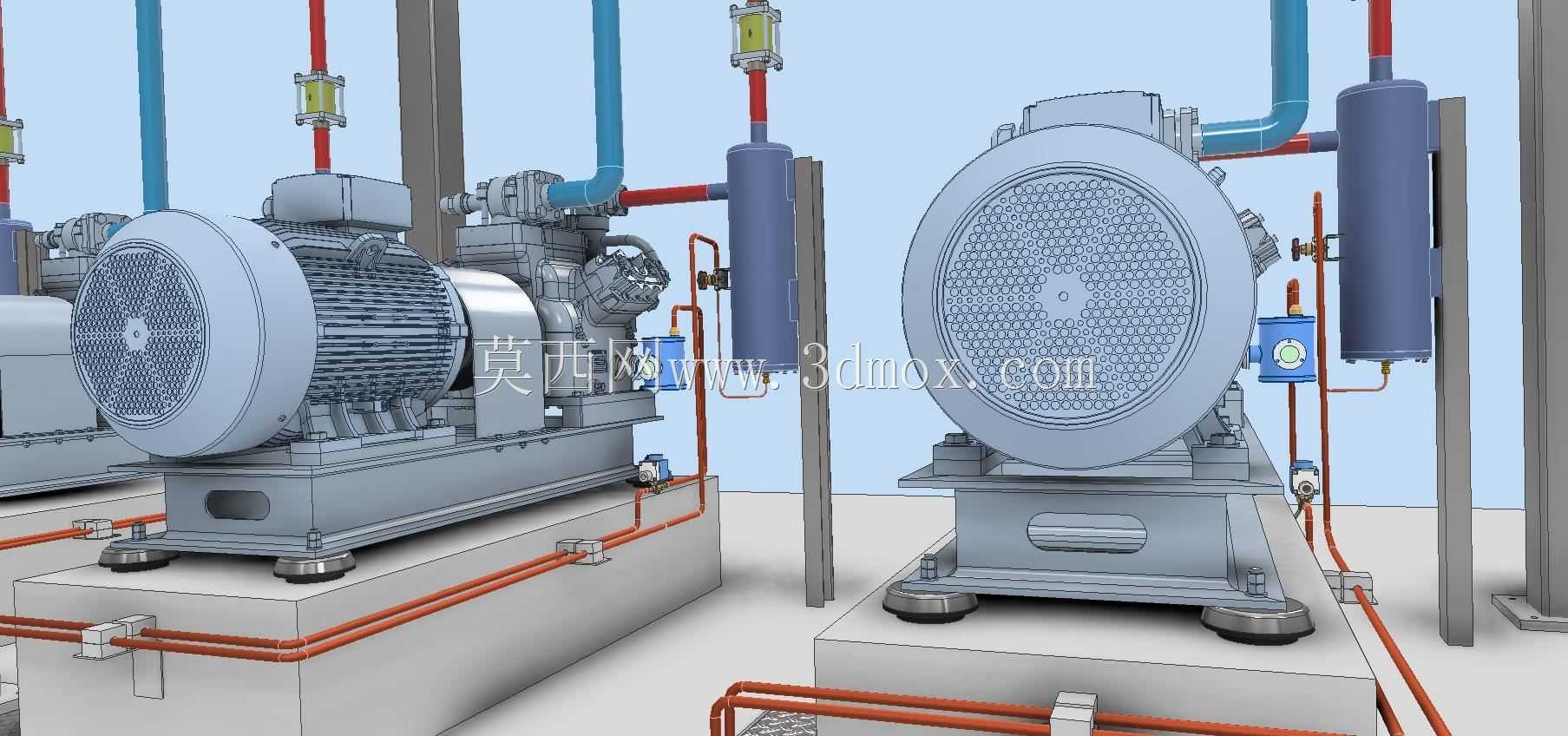

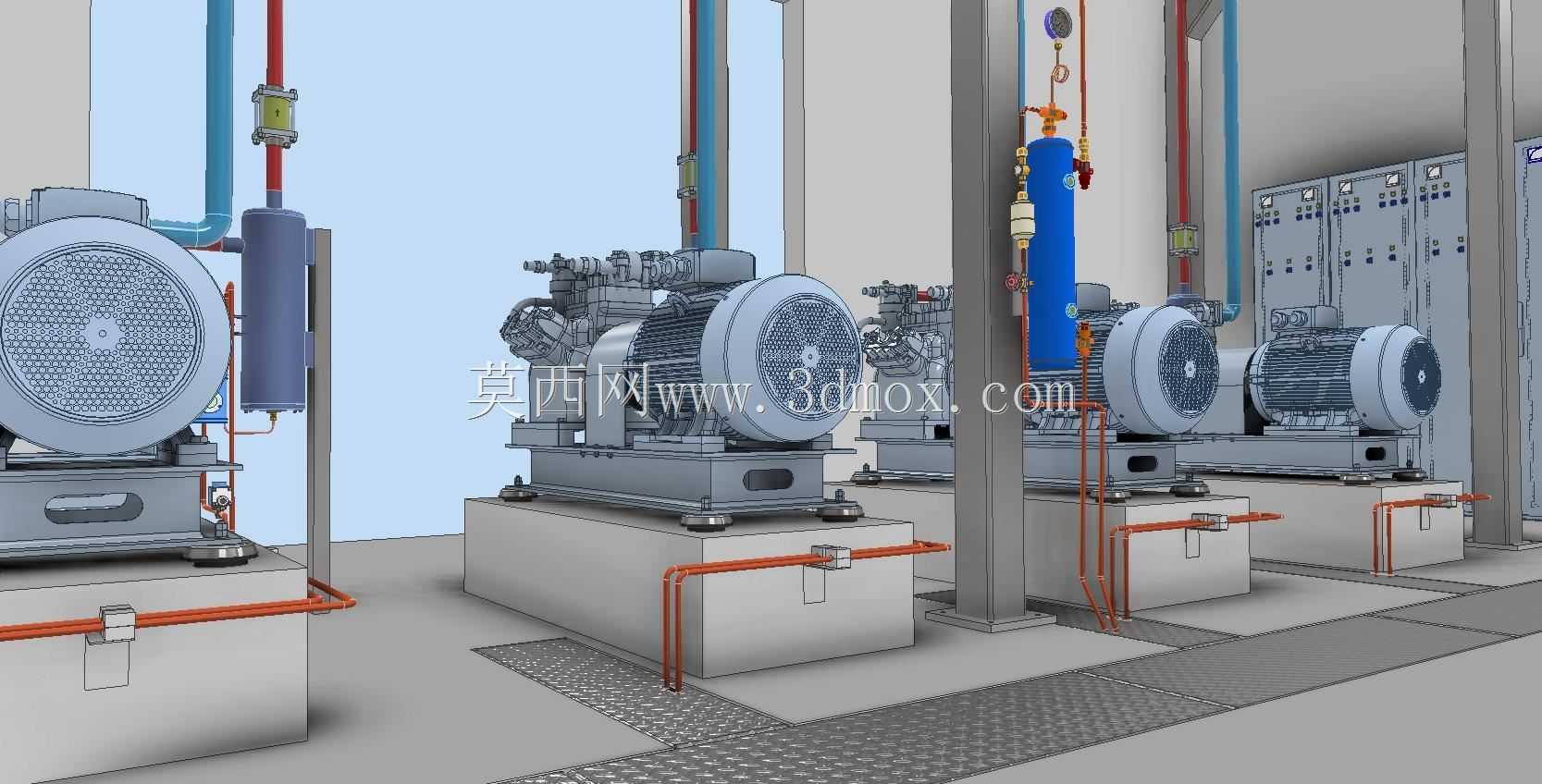

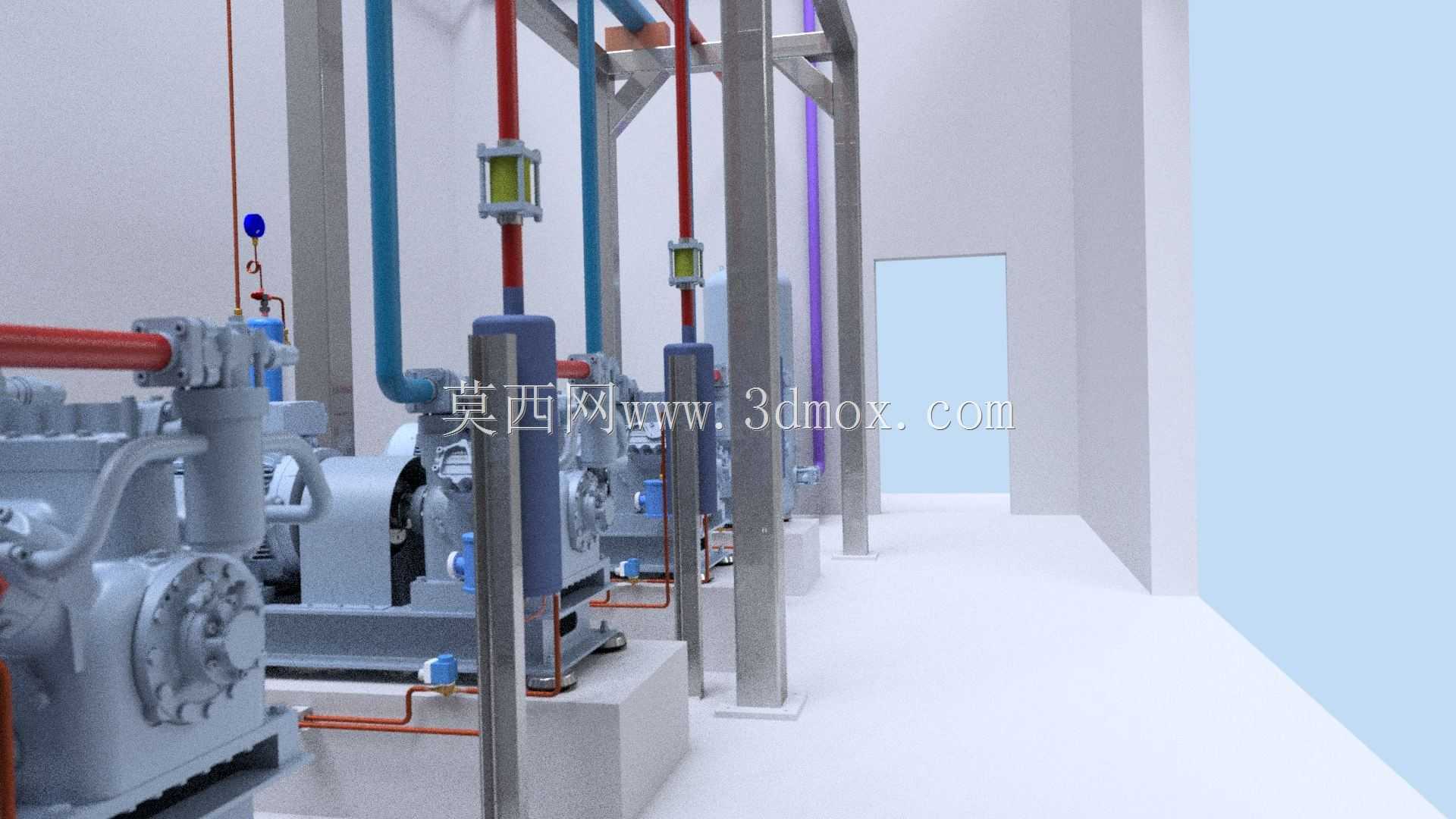

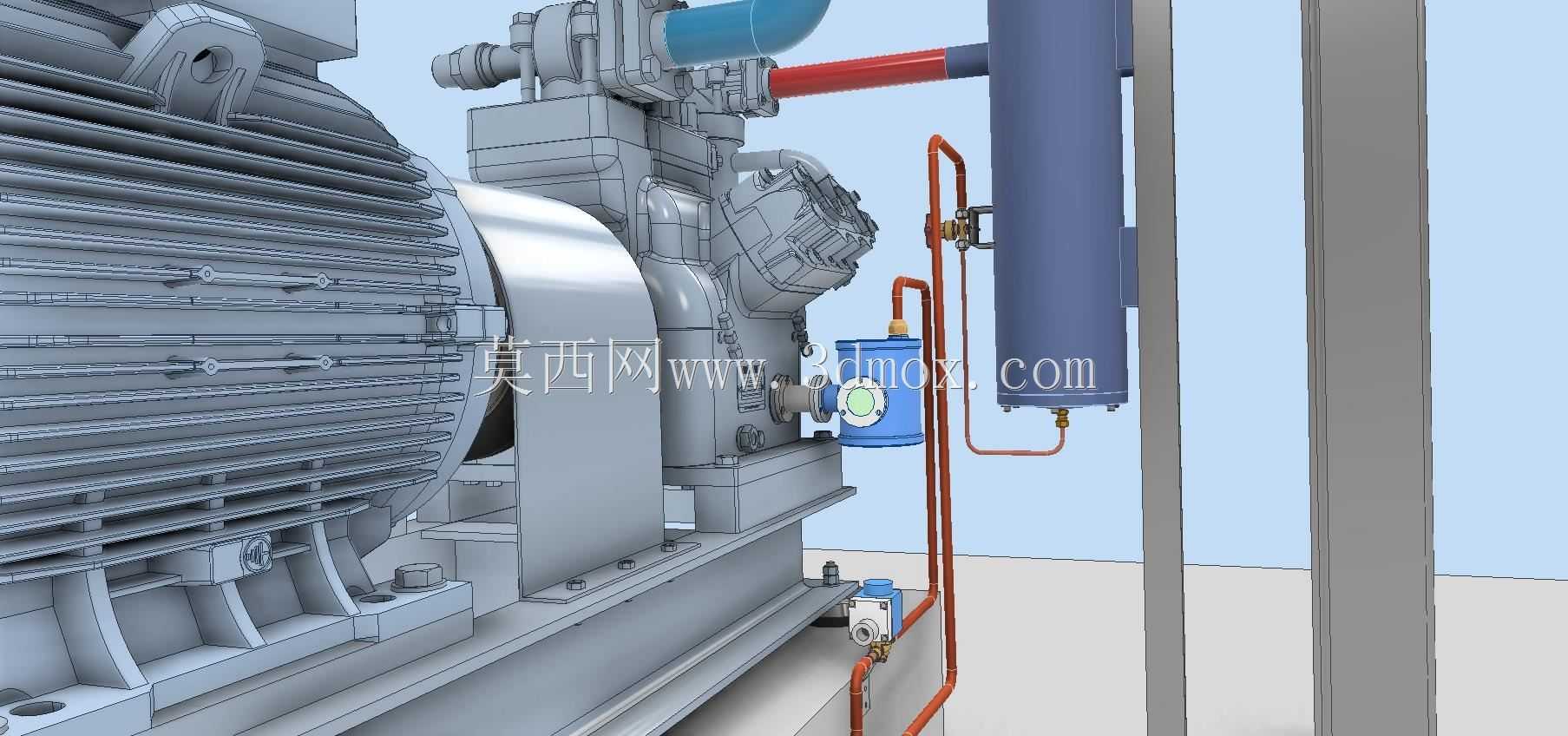

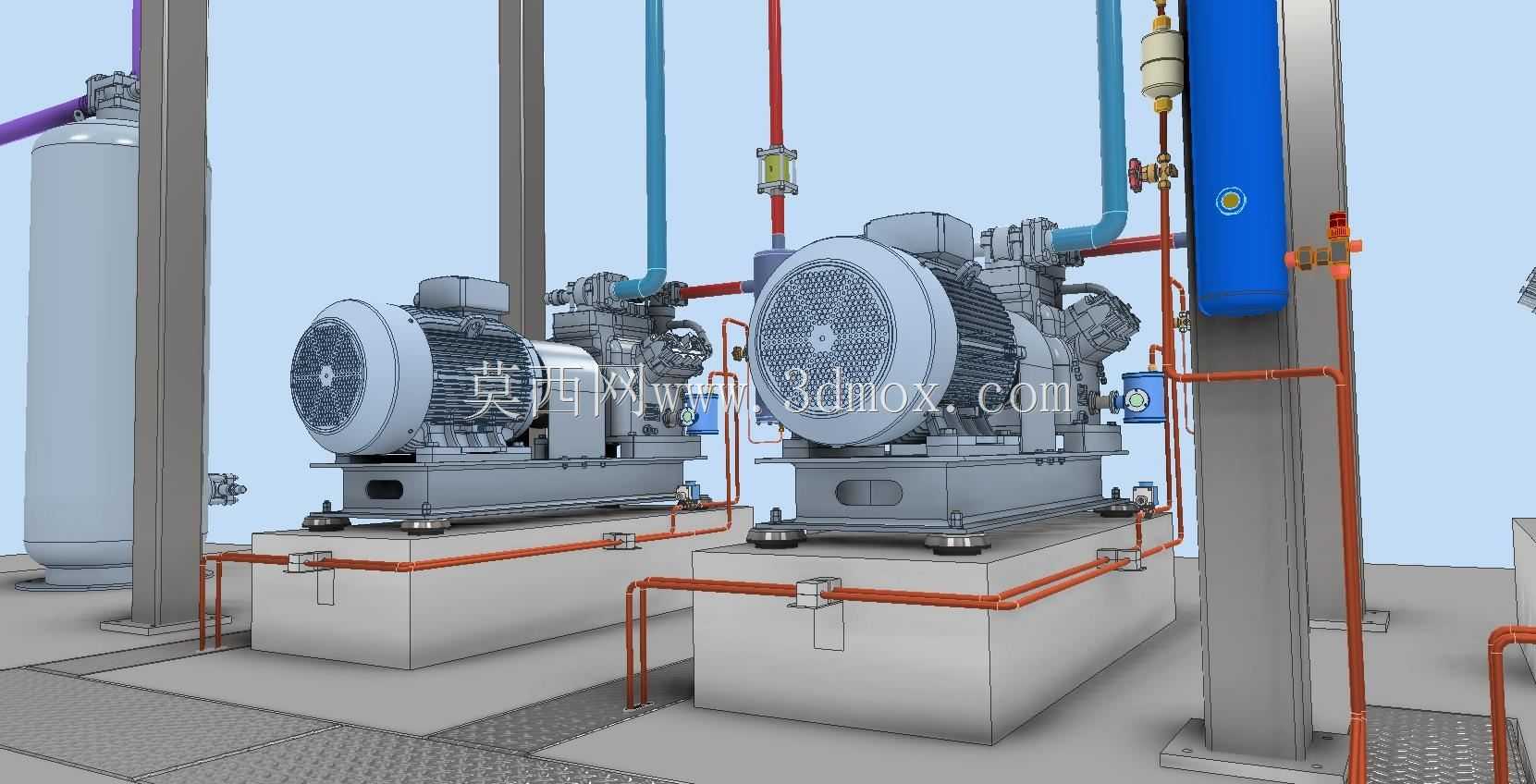

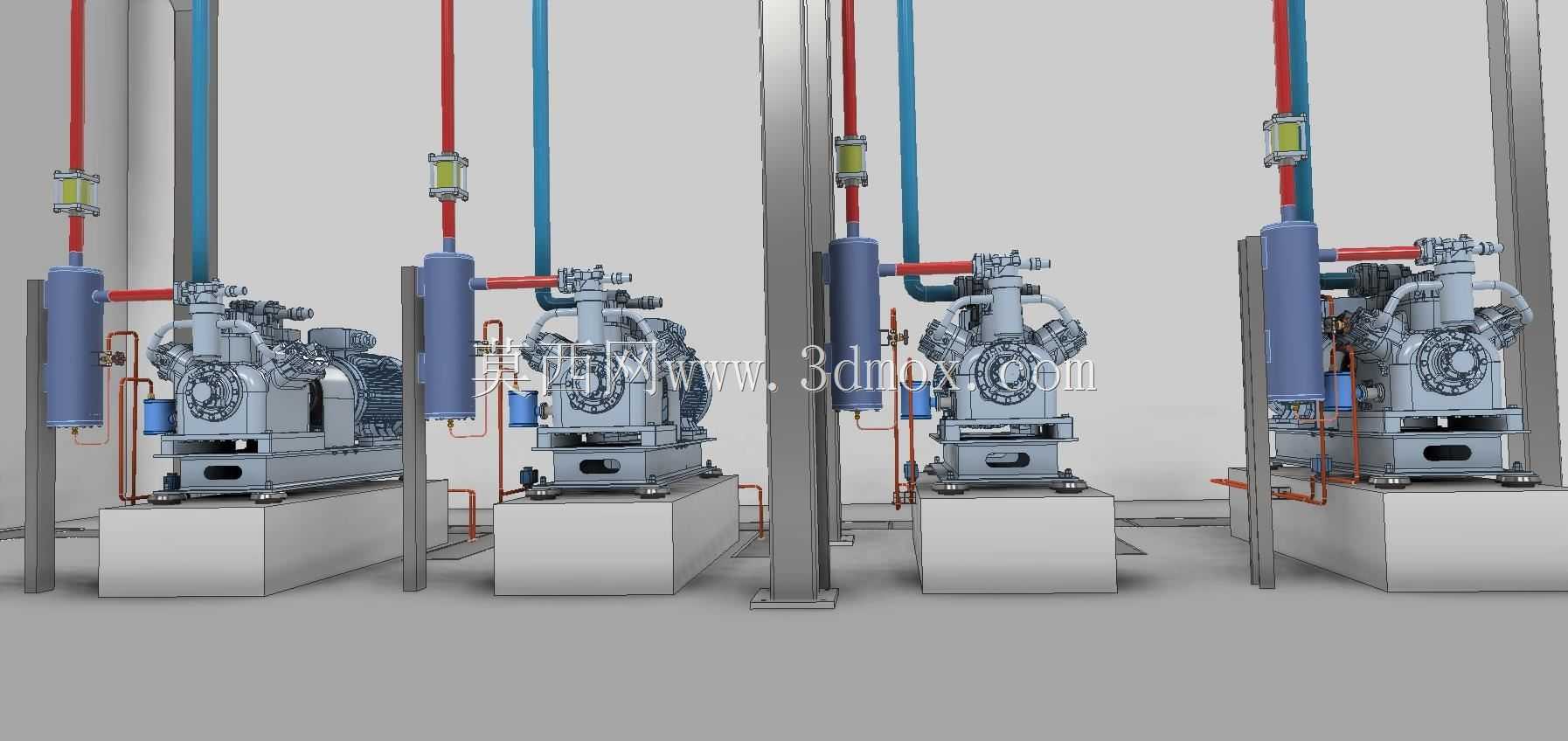

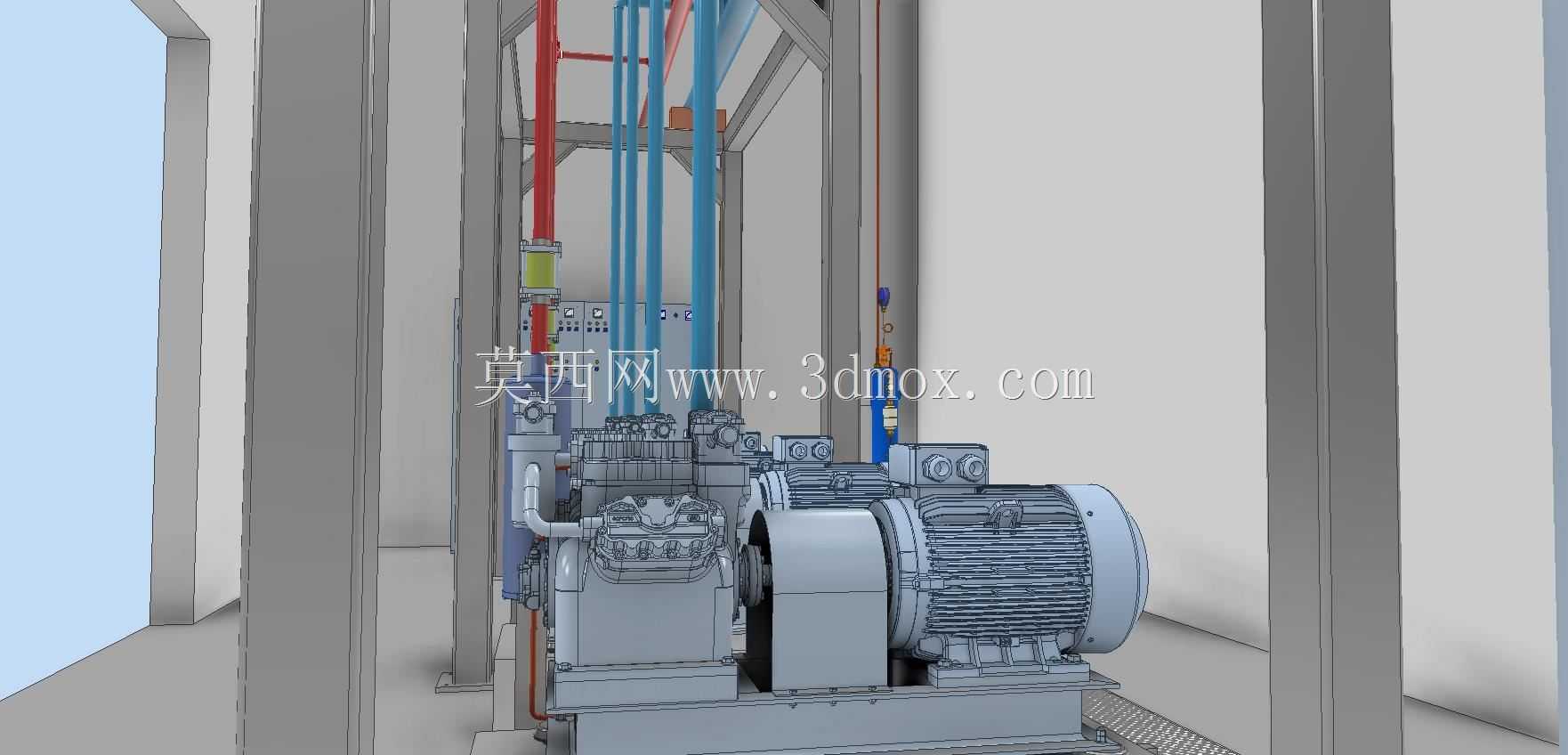

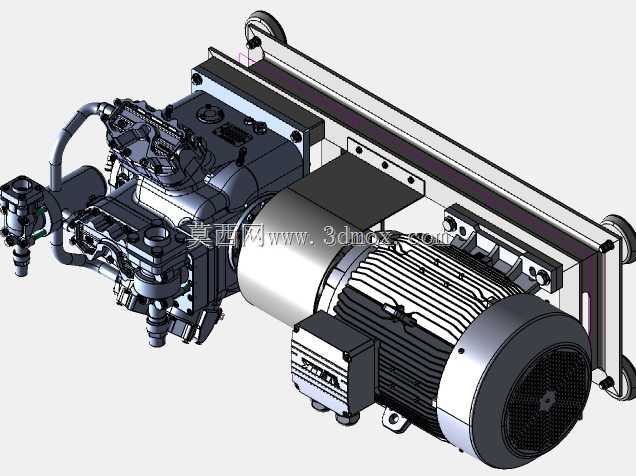

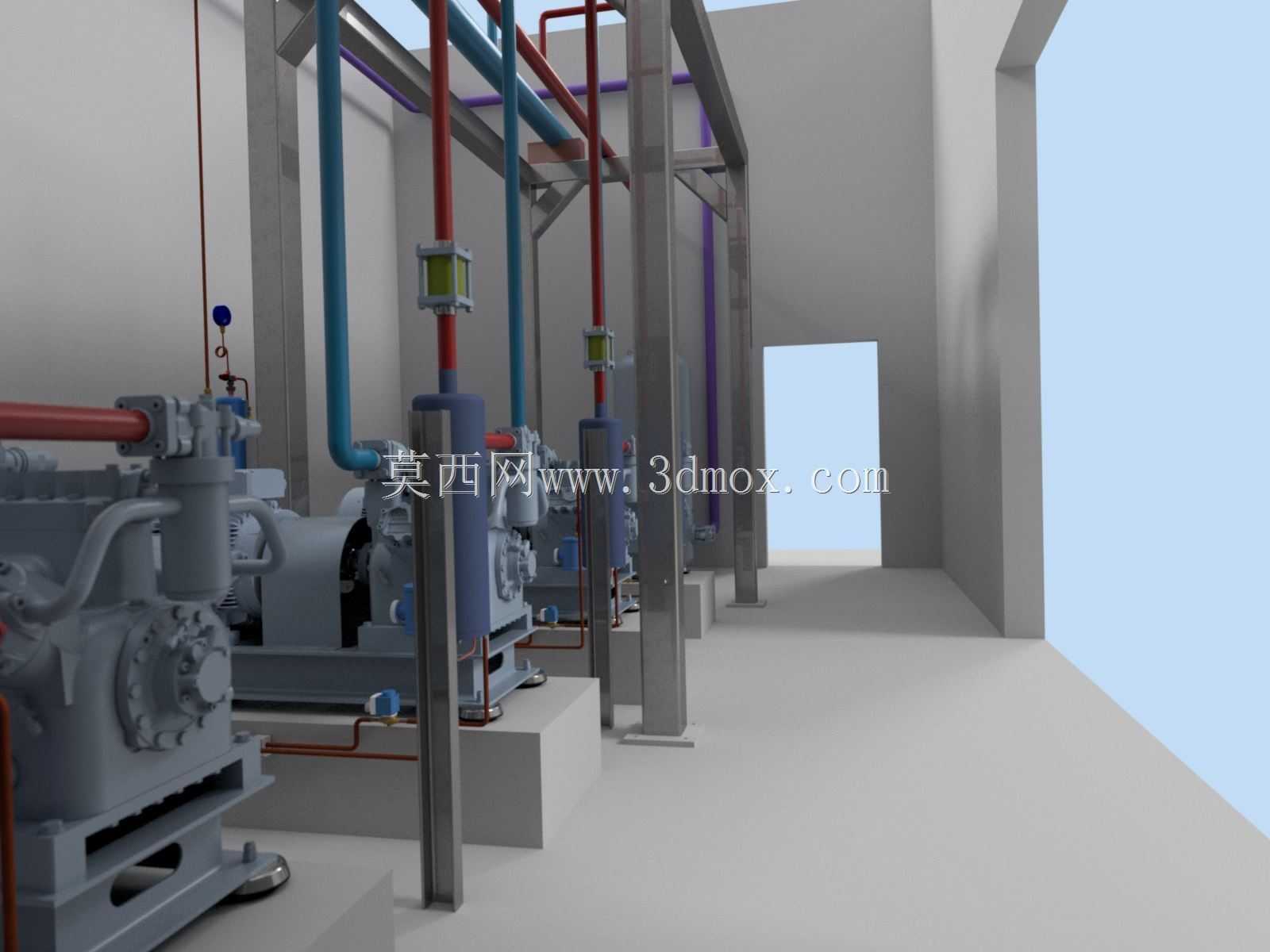

  这套制冷系统核心机组布置在独立的冷发动机室内,主要面向0℃恒温食品存储场景的冷源供给需求,适配果蔬保鲜、半成品冷藏、低温食品周转等需要稳定零上低温环境的商用或工业制冷工况,整套机组的布局充分考虑了日常运维、管路排布、设备承重以及安全操作的多重工程需求。从现场布置来看,多台活塞式制冷压缩机成排安装在混凝土减震基座上,基座高度预留了底部排污、管路检修以及减震垫更换的操作空间,每台压缩机的进出口都配置了独立的气液分离装置,也就是图中可见的立式圆柱形罐体,这类罐体的作用是分离回气中携带的液态制冷剂,避免液击故障损坏压缩机阀片,罐体与压缩机之间的连接管路采用了硬管加软连接的组合方式,既保证管路连接的密封性,

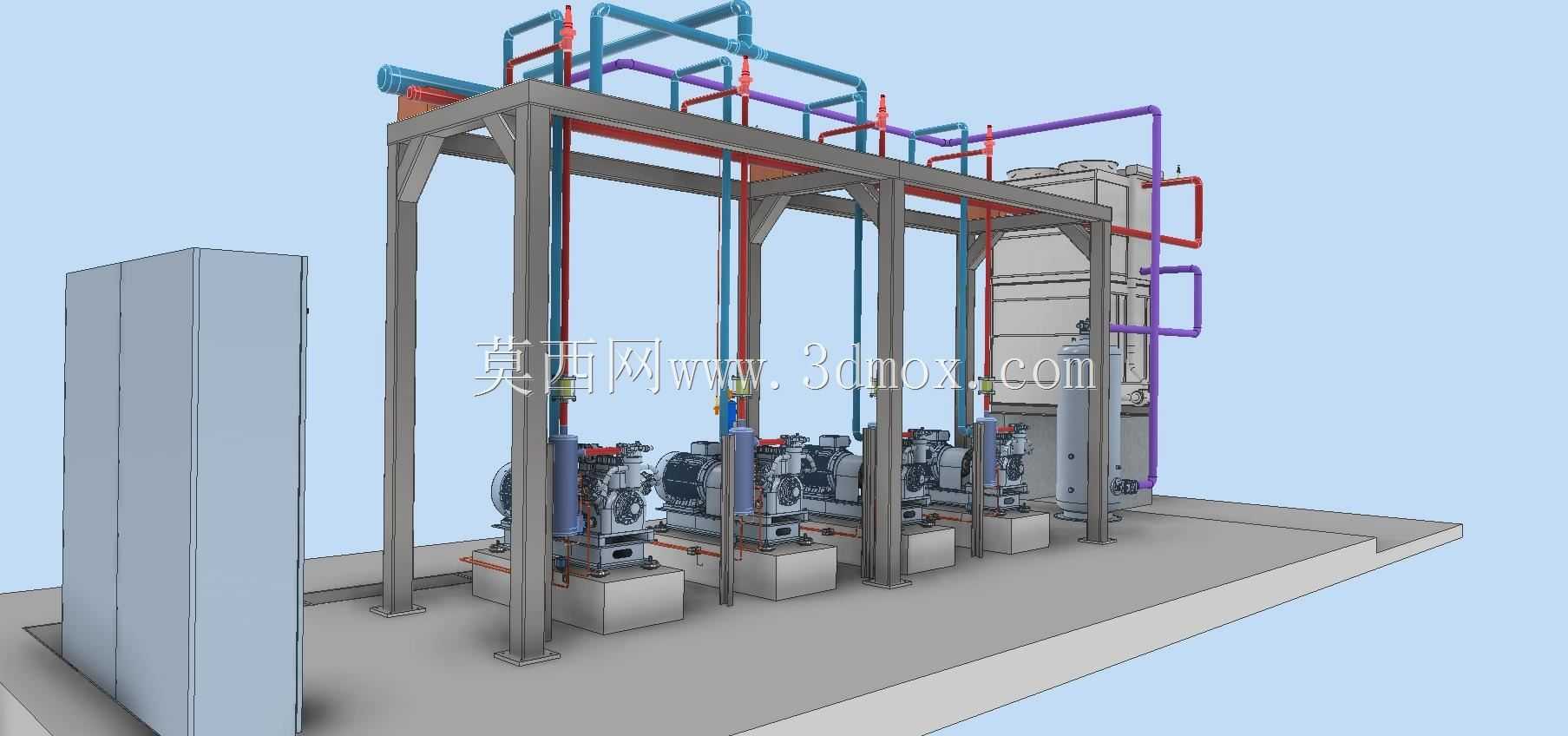

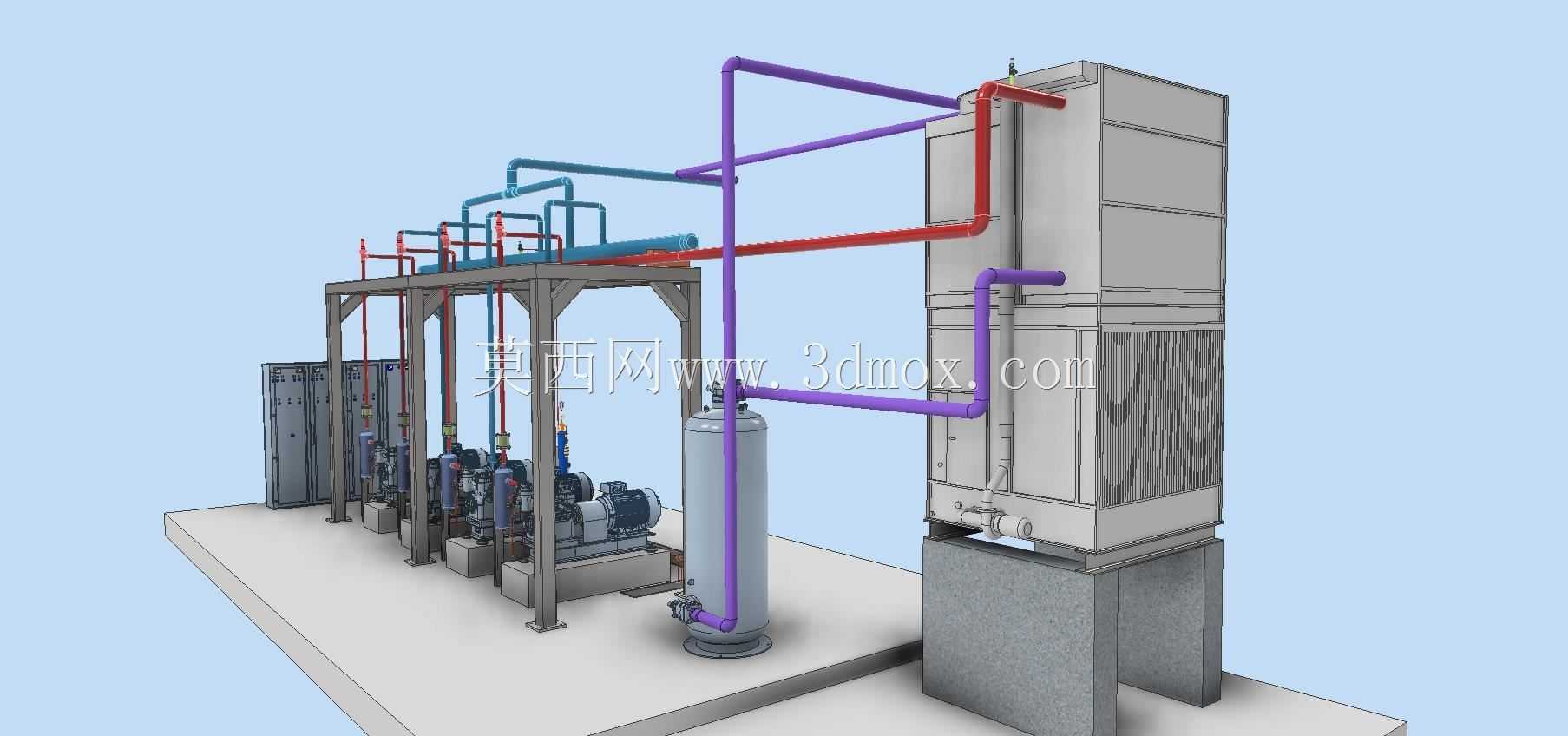

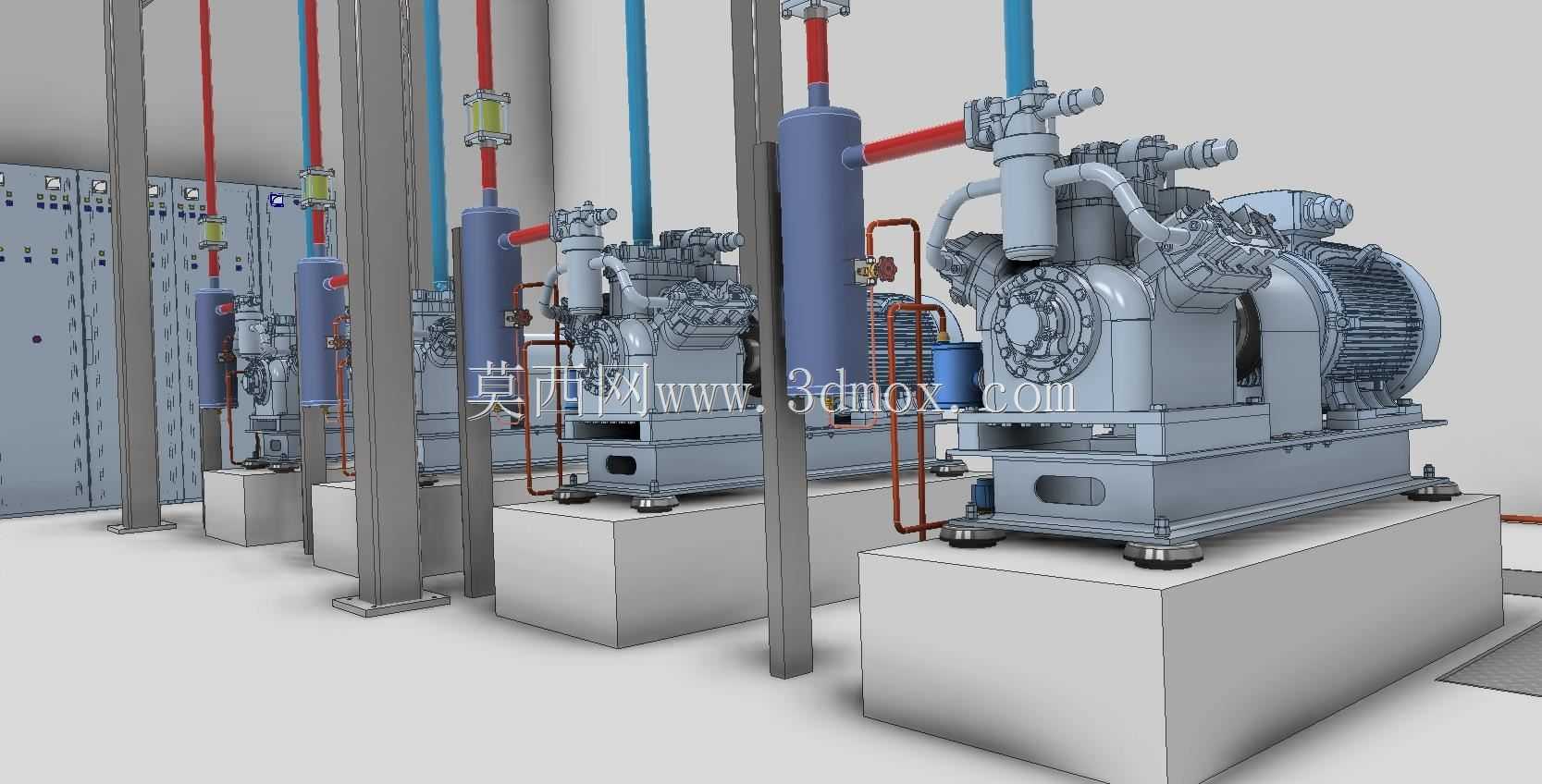

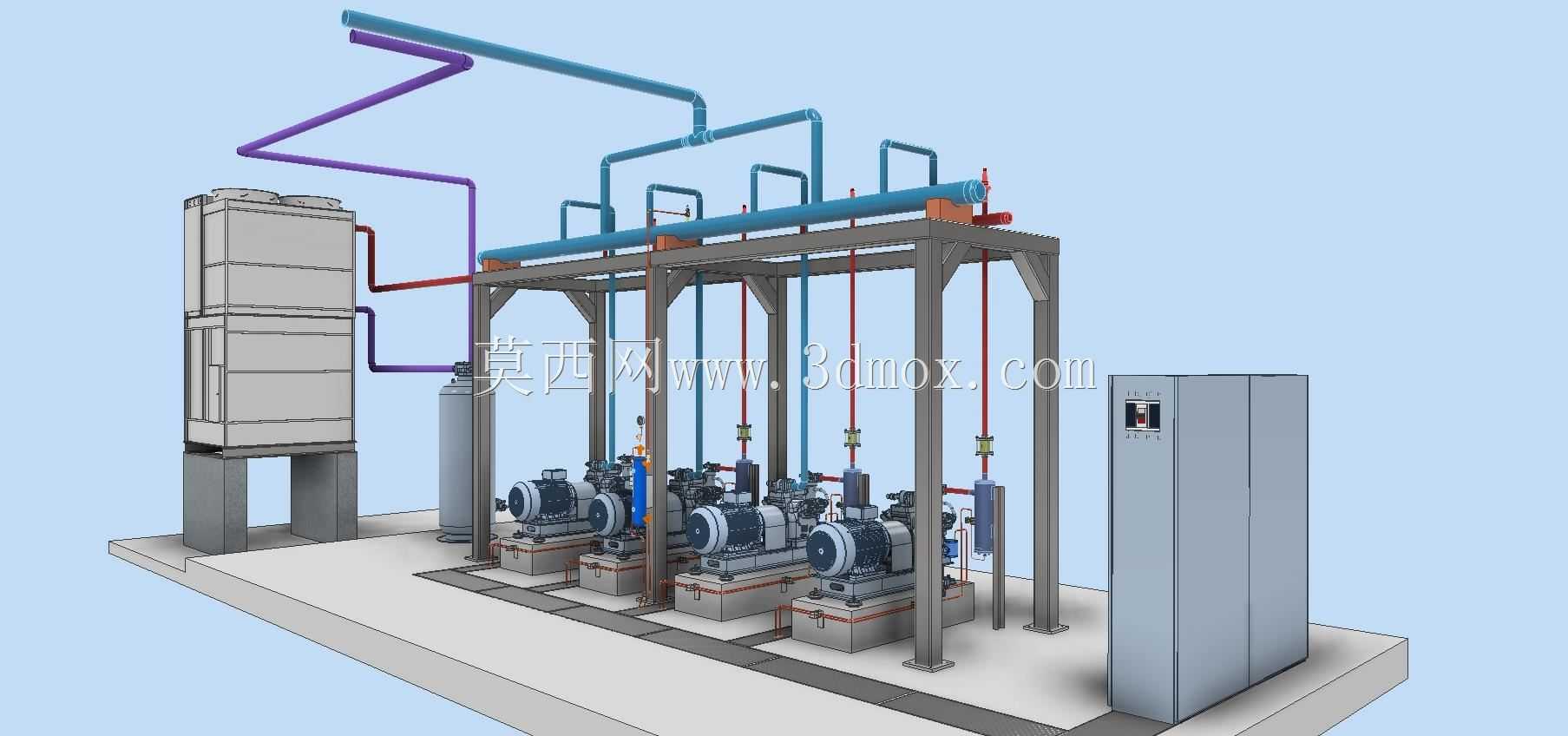

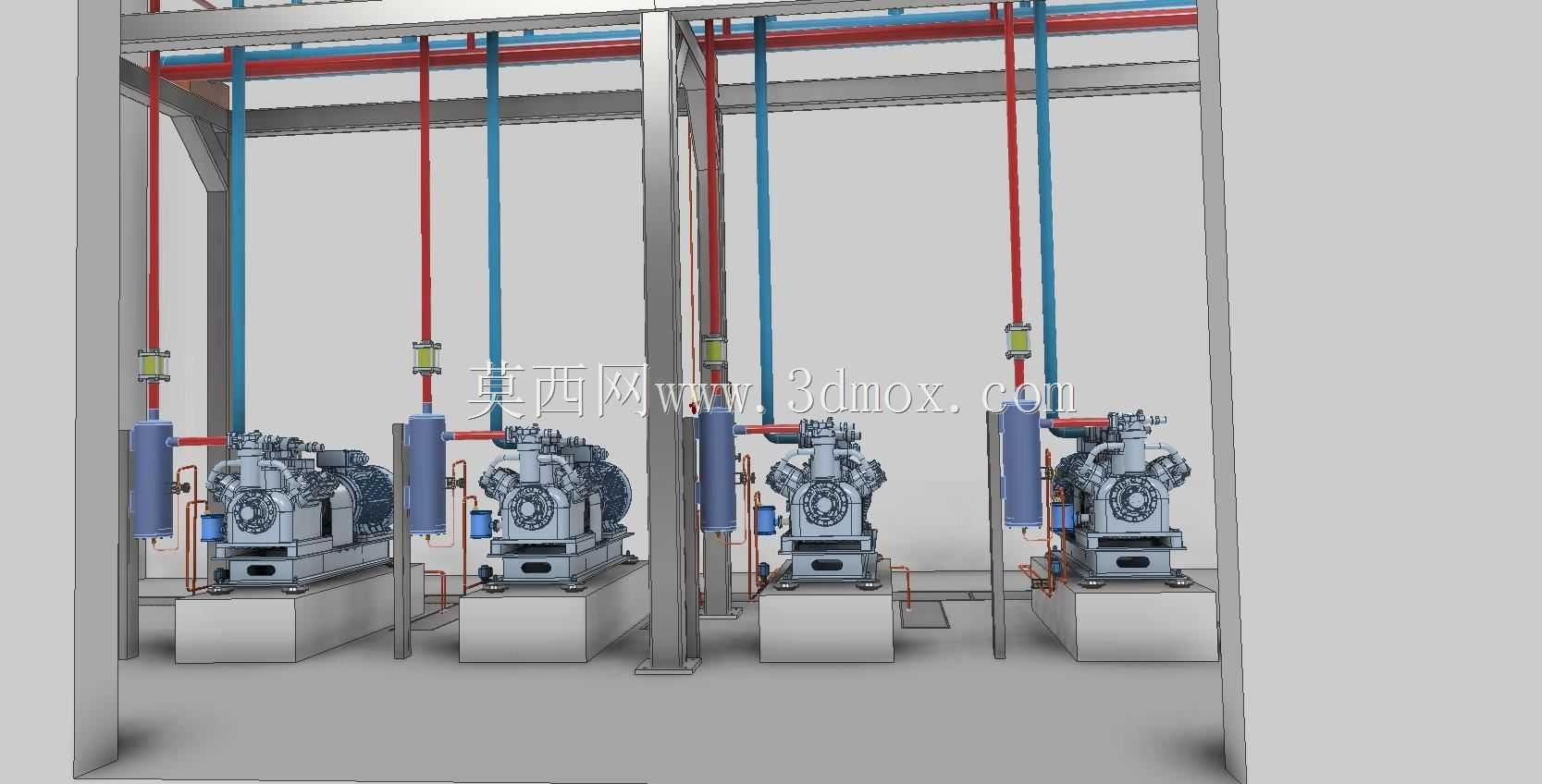

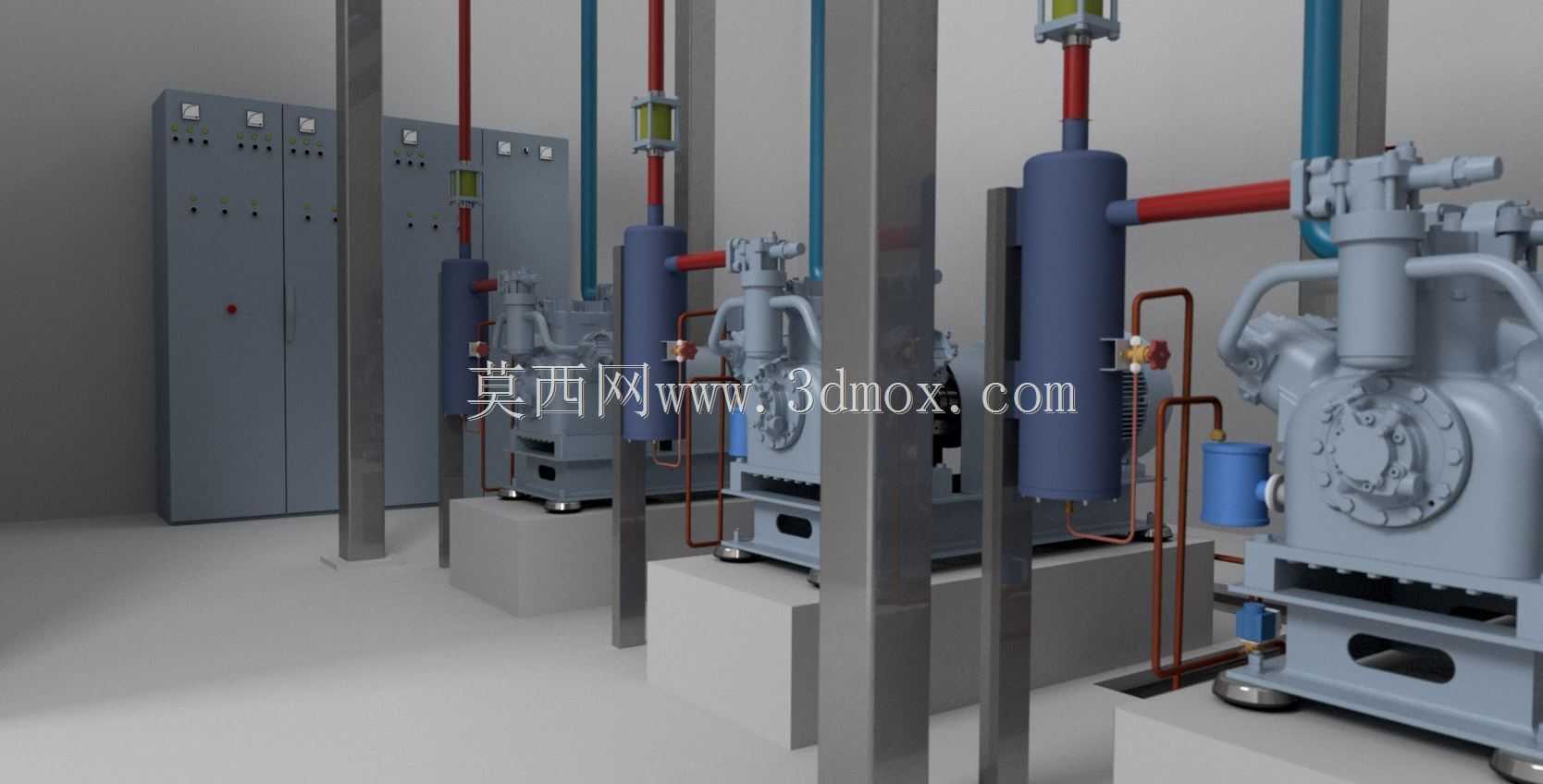

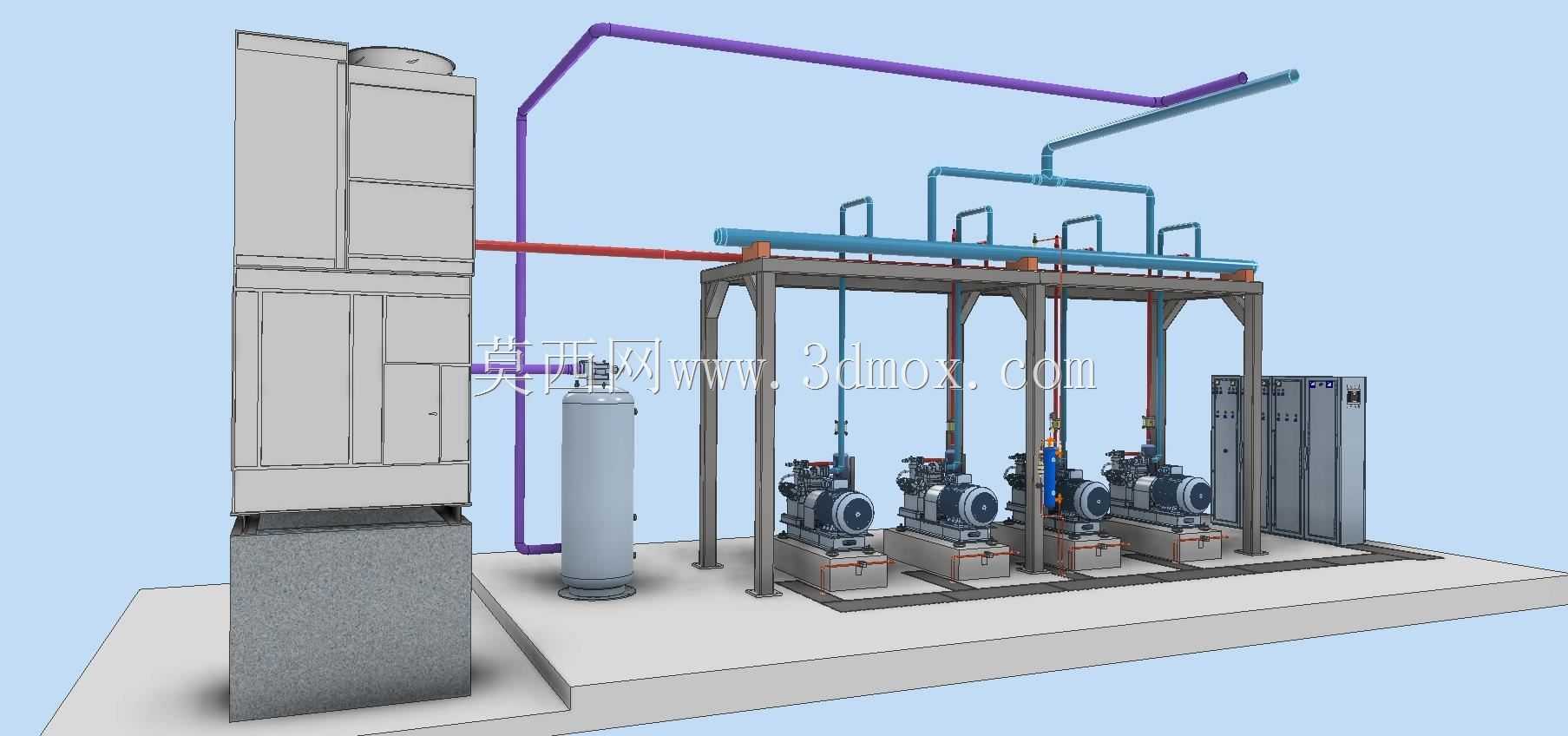

  也能抵消压缩机运行过程中产生的微幅振动,避免管路长期受交变应力出现焊缝开裂的问题。管路系统采用了分色标识设计,红色管路对应高压排气侧,蓝色管路对应低压回气侧,不同管径的管路根据制冷剂流速要求匹配,高压侧管路流速控制在合理区间以降低沿程阻力,低压侧管路适当放大管径减少回气压力损失,管路的固定支架采用了隔震管卡,避免振动传递到建筑结构产生噪音,同时所有管路弯头都采用了大曲率半径的煨弯工艺,减少直角弯头带来的局部阻力损失。冷发动机室一侧靠墙布置了多台立式配电柜,柜内集成了压缩机的动力回路、保护回路以及温度控制模块,配电柜与压缩机之间预留了足够的安全操作通道,满足电气操作的安全距离要求,柜前通道宽度符合设备运维的通行需求,

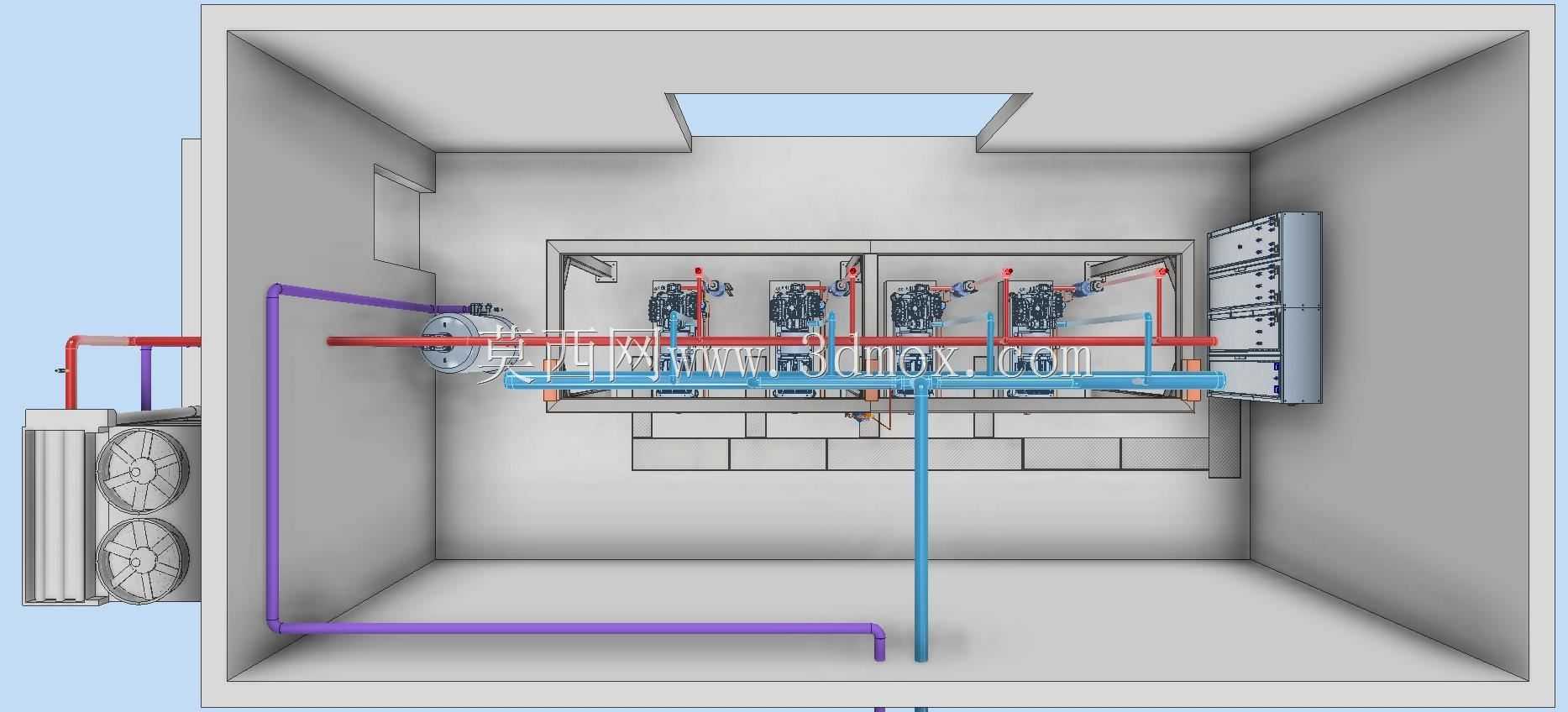

  日常巡检时可以顺畅查看每台压缩机的运行参数、阀门状态以及管路跑冒滴漏情况。整套系统的设计思路遵循了制冷机房的常规布置逻辑,将核心动设备集中布置,缩短管路连接长度,减少冷量损失,同时将电气控制设备与动设备分区放置,避免制冷剂泄漏时影响电气元件的绝缘性能,设备之间的间距充分考虑了后期大修时的部件吊装、拆卸空间,比如压缩机缸头拆卸、电机更换等操作都不需要额外拆除周边其他设备。从安装边界来看,整套冷发动机室的机组布置对地面承重有明确要求,混凝土基座的配筋和厚度匹配压缩机满负荷运行时的动载荷与静载荷总和,设备最高点与室内顶板之间预留了管路安装以及阀门操作的净空,侧面与墙体的距离满足散热需求,因为制冷压缩机运行过程中电机会产生一定热量,

  预留的通风间隙可以保证环境温度不会过高,避免电机过热触发保护停机。每台压缩机的进出口都配置了截止阀,方便单台设备故障时可以单独切断管路,不需要排空整个系统的制冷剂就能完成维修操作,气液分离器下方配置了排污阀,可以定期分离排出系统内积存的润滑油与杂质,保证制冷剂循环的清洁度。整套系统的结构建模完整还原了实际工程中的安装细节,包括减震垫的布置位置、管卡的安装间距、阀门的操作高度、配电柜的开门空间等细节都和实际工程场景一致,对于制冷机房的布局设计、制冷机组的安装教学、管路排布的方案验证都有实际参考价值,建模过程中对设备的相对位置、管路的走向坡度都做了准确还原,比如低压回气管路设置了合理的坡度,保证回油可以顺畅流回压缩机曲轴箱,避免润滑油在管路低点积存影响系统换热效率。
