压缩机油位控制立式储油罐体结构

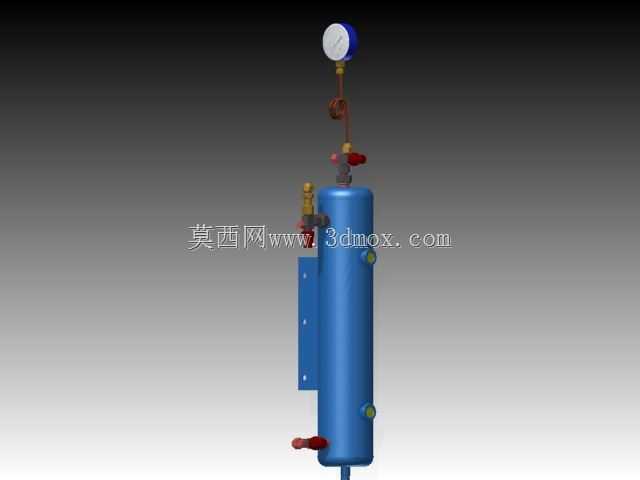

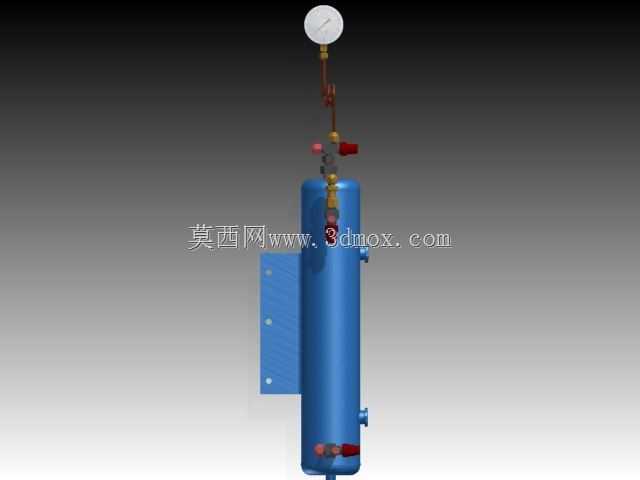

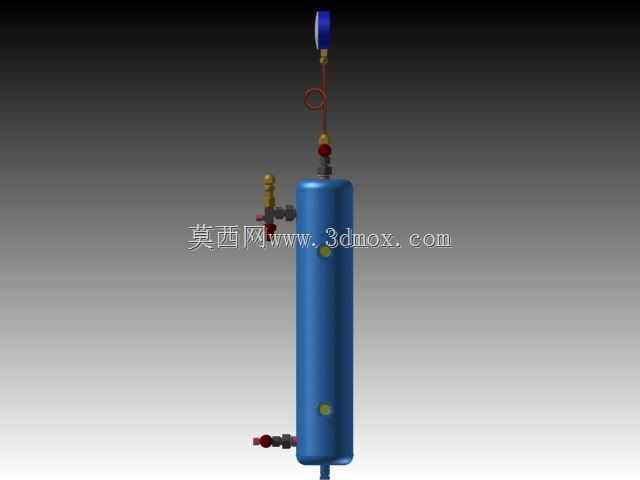

在工业制冷、空气压缩站的运维场景中，曲轴箱油位稳定是保障压缩机长期可靠运行的核心前提，一旦出现油位过低导致的润滑不足，会直接引发曲轴抱瓦、连杆磨损等不可逆的设备故障，而这套立式储油装置正是为解决压缩机组运行过程中的油位波动问题设计的配套油路组件。从结构设计逻辑来看，罐体采用立式细长圆柱造型，这种形态一方面能在有限的安装占地空间内拓展储油容积，减少日常补油的运维频次，另一方面垂直的腔体结构更利于润滑油内裹挟的气态制冷剂、压缩空气析出，避免气蚀问题影响后续油路供油稳定性。罐体侧壁预留的两组接口分别对应不同的油路功能，下部侧接口为补油输入口，可外接补油管路在油位不足时自动补入洁净润滑油，上部靠近罐顶的侧接口为平衡口，用于连通压缩机曲轴箱的气相空间，保证罐内与曲轴箱的压力始终保持一致，避免压差导致的供油不畅问题。罐顶设置的组件集成了油位检测、油路通断控制功能，顶部安装的油位显示部件可直观反馈罐内实时油位，配套的截止阀可在设备检修时切断油路，无需排空整个系统的润滑油即可完成组件更换，大幅降低检修工作量。从安装边界来看，罐体底部设置的固定支脚可直接通过螺栓固定在机组旁的支架或基础平台上，整体径向尺寸控制在较小范围，不会占用过多的机组周边安装空间，外接管路接口均采用标准管螺纹设计，可直接匹配常规工业油路的连接管件，无需额外加工转换接头。在实际运行过程中，该储油装置可在压缩机曲轴箱油位下降时，依靠罐内与曲轴箱的压差自动向曲轴箱补充润滑油，当油位回升至设定区间后自动停止补油，全程无需人工干预，可适配不同功率等级的往复式、螺杆式压缩机组，尤其适合长时间连续运行的工业压缩场景，能有效降低因油位异常导致的非计划停机概率。建模过程中对罐体的焊缝位置、接口的同轴度、阀件的安装空间都做了精准还原，可直接用于压缩机组的油路系统布局仿真、安装干涉检查，也可作为运维人员的结构认知参考模型，帮助现场人员快速理清油路走向与组件功能。
