桌面级小型数控雕刻机机械结构设计

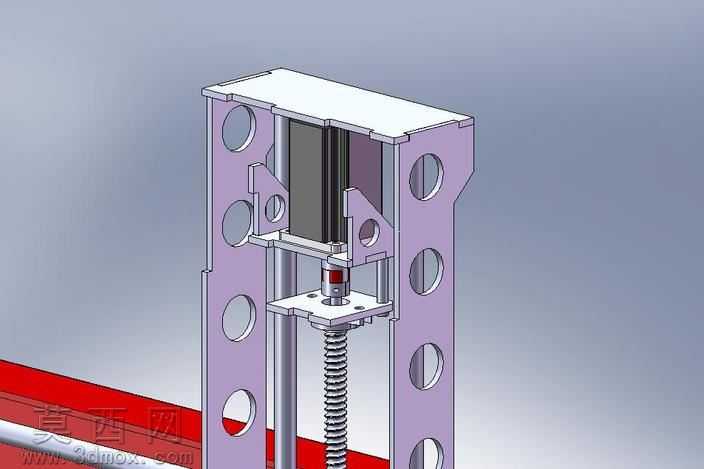

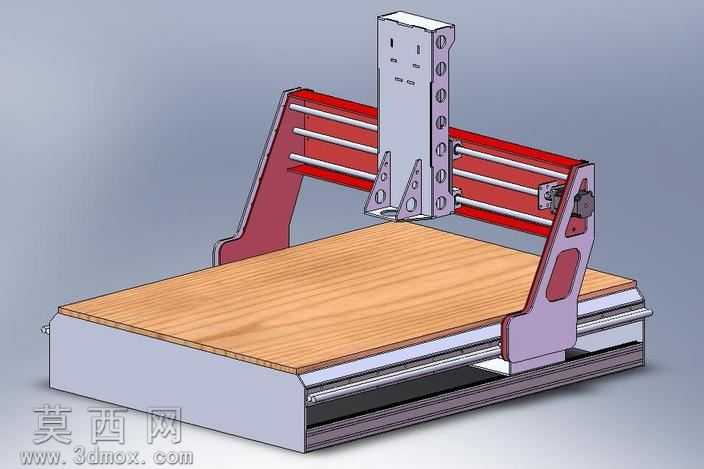

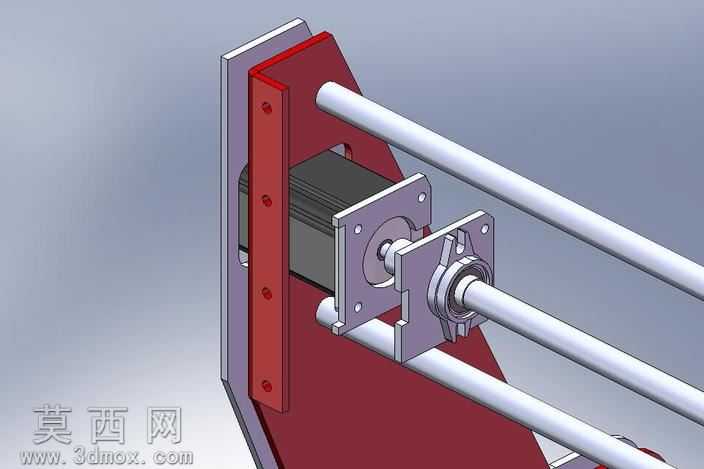

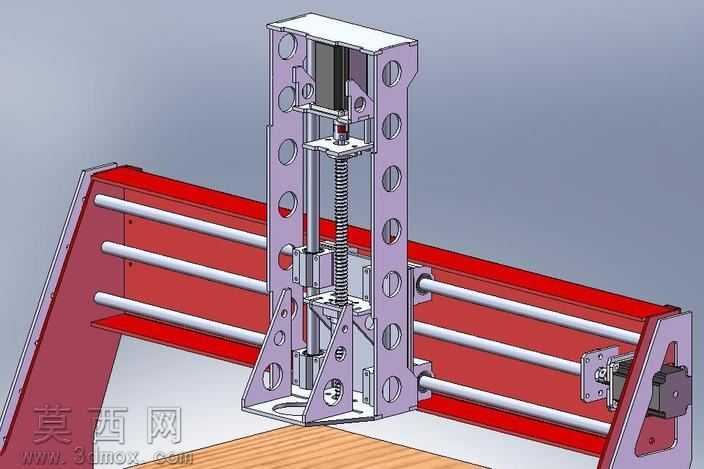

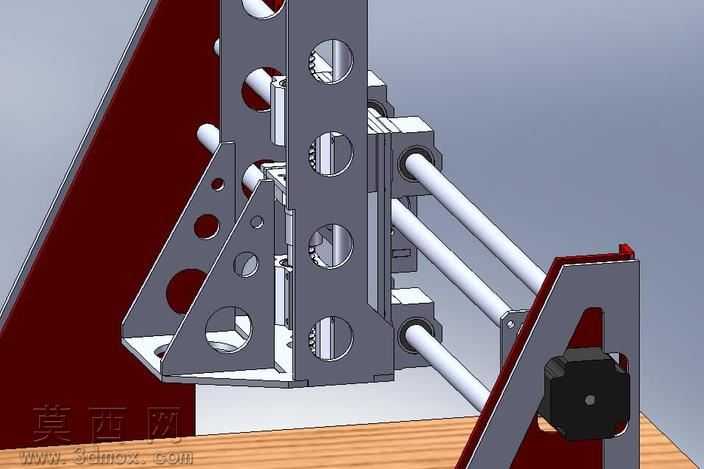

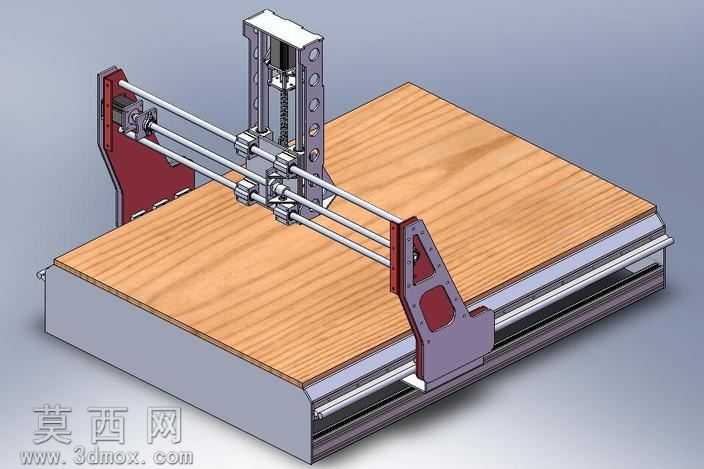

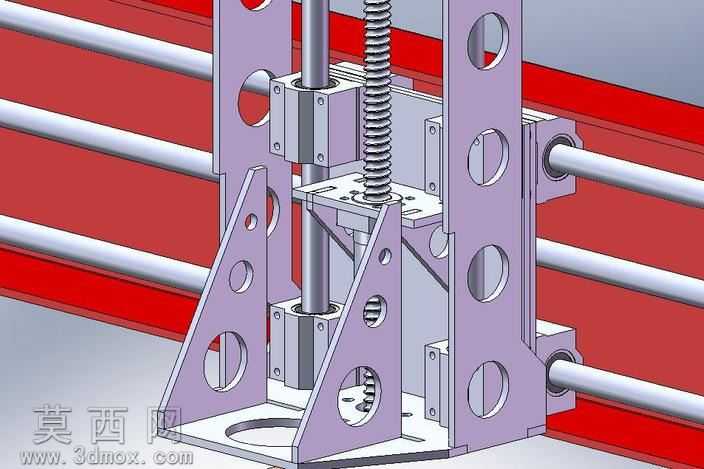

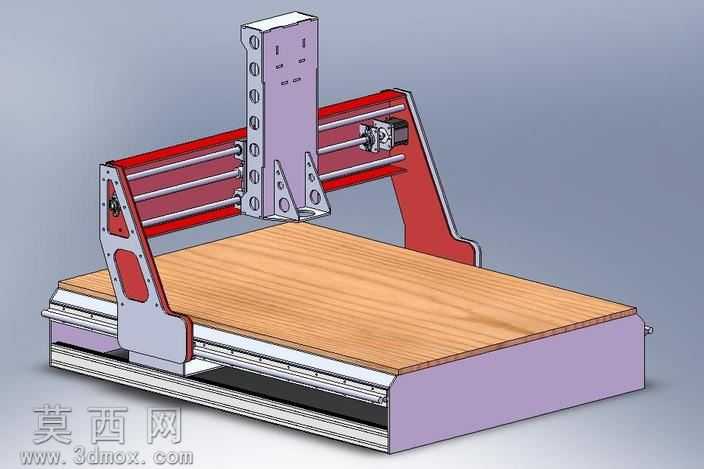

本作品为桌面级数控雕刻机的三维结构设计，全程通过三维参数化建模完成整体方案搭建，建模过程中严格遵循小型加工设备的装配逻辑与运动干涉校验规则，对每一个零部件的配合公差、安装空间都做了精细化的参数约束，确保后续导出工程图后可直接用于零部件加工与整机组装。渲染阶段针对不同部件赋予了贴合实际加工材质的视觉效果：机架部分采用哑光深灰金属材质模拟冷轧钢板激光切割后的成型质感，表面做了细微的磨砂纹理处理，还原钣金加工后的真实触感；传动光轴采用抛光镀铬金属材质，添加了适度的环境反射效果，凸显线性导轨的光滑度与装配精度；三角加强筋结构做了边角倒角处理，既避免应力集中的结构缺陷，也在渲染时呈现出更柔和的光影过渡；底部工作台采用仿实木纹理材质，还原桌面级设备放置于木质工作台面的真实使用场景，步进电机端盖做了哑光黑塑料质感处理，区分不同功能部件的材质差异。结构设计上采用了经典的台式龙门简化布局，Z轴滑动座通过多组直线轴承与垂直光轴配合实现上下进给，两侧三角支撑肋板通过螺栓与垂直安装板锁紧，大幅提升Z轴悬臂结构的刚性，减少高速雕刻过程中的震颤；X轴方向采用双平行光轴作为传动导轨，滑动座通过线性轴承实现横向平稳移动，末端预留了步进电机的安装位与联轴器装配空间，可直接适配常用的42型步进电机实现进给驱动；所有安装板上都预留了标准化的螺栓过孔与定位沉孔，光轴固定座采用嵌入式安装结构，既保证轴系的同轴度，也压缩了整体设备的体积，适配桌面场景的有限使用空间。设计思路围绕小型化、易组装、低成本的核心需求展开，摒弃了工业级雕刻机的厚重铸铁机身，采用薄钢板拼接加三角加强筋的结构方案，在保证加工刚性满足软金属、塑料、木材等小型工件雕刻需求的前提下，大幅降低整机重量与加工成本；所有零部件均采用常见的标准件与易加工的钣金件，用户可自行通过激光切割、简易钻孔工艺完成零件制作，降低DIY组装的门槛；建模过程中对所有运动部件做了行程限位校验，确保X、Z轴在全行程移动过程中不会与机架、电机发生碰撞，各部件的装配顺序也在建模阶段做了模拟验证，避免出现装配干涉无法组装的问题，整体结构紧凑，传动路径清晰，既可以作为数控设备教学的三维演示模型，也可以作为DIY桌面雕刻机的结构参考方案。
