船用绑扎连接D型卸扣三维建模作品

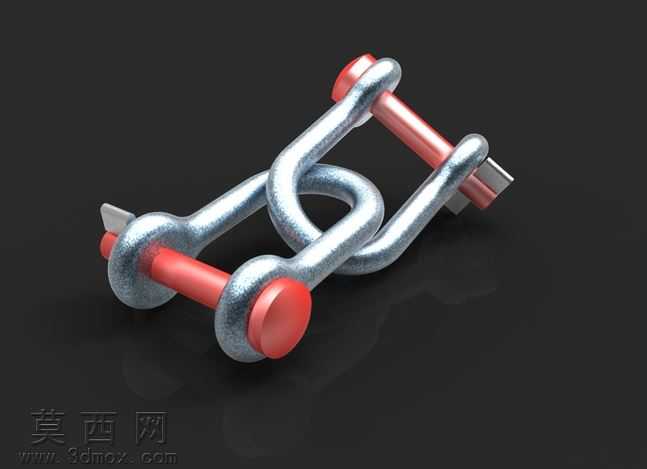

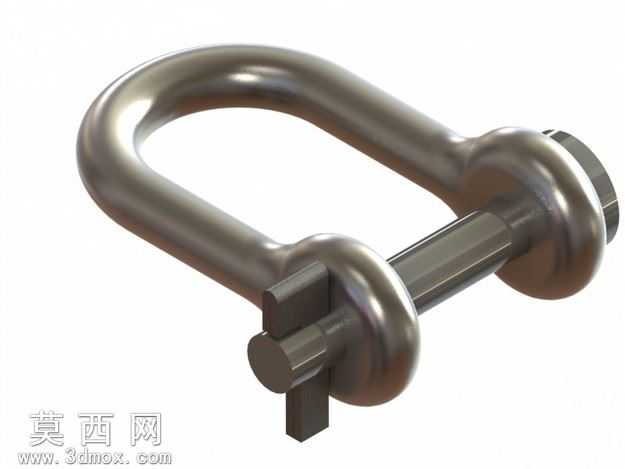

本作品为船用绑扎作业场景设计的D型卸扣三维建模成果，建模过程依托主流三维机械设计软件完成，整体建模流程遵循机械零部件设计的规范逻辑，从实际使用场景的功能需求出发拆解结构，将卸扣拆分为U型环体、带翼销轴两个核心独立构件分别进行参数化建模。在U型环体的建模环节，首先绘制D型轮廓的闭合草图，对环体截面的圆弧过渡尺寸进行精准约束，保证环体弯折处的曲率符合五金索具的受力设计要求，避免应力集中的结构缺陷，通过扫描特征生成环体基础实体后，对环体两端的销轴安装孔位进行同轴度约束，分别在两个孔位外侧加工出与销轴端头匹配的限位凸台结构，凸台的圆弧倒角经过反复调整，既保证与销轴装配后的贴合度，也还原了实际五金件的锻造工艺特征。销轴部分的建模重点还原了端头的蝶形施力翼结构，该结构无需额外工具即可手动拧动销轴完成装卸，建模时对翼片的棱角做了符合实际加工的圆角处理，避免尖锐棱边的建模失真，销轴杆身与环体安装孔采用间隙配合的尺寸设定，还原真实产品的装配公差要求。材质与渲染环节，针对卸扣的锻造合金钢材质特性，调整金属材质的粗糙度、反射率参数，还原锻造金属表面略带哑光的金属质感，对环体与销轴的接触边缘做了轻微的使用痕迹质感处理，让渲染效果更贴近实际工业产品的真实观感，同时通过环境光的角度调整，凸显环体曲面的流畅弧度与金属构件的厚重质感。结构设计上严格遵循船用卸扣的受力逻辑，U型环的受力段截面尺寸均匀，销轴的剪切受力段直径经过参数校核，保证模型结构符合真实卸扣的力学传递路径，整体模型无破面、无重叠特征，各构件装配关系清晰，可直接用于装配演示、工程出图或场景渲染使用，完整还原了这类用于船舶锚链绑扎、索具连接的五金配件的结构特征与外观细节。
