塑料注塑成型分腔模具结构设计

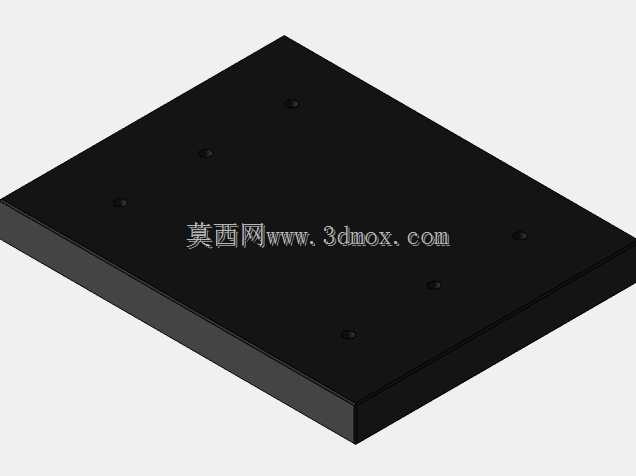

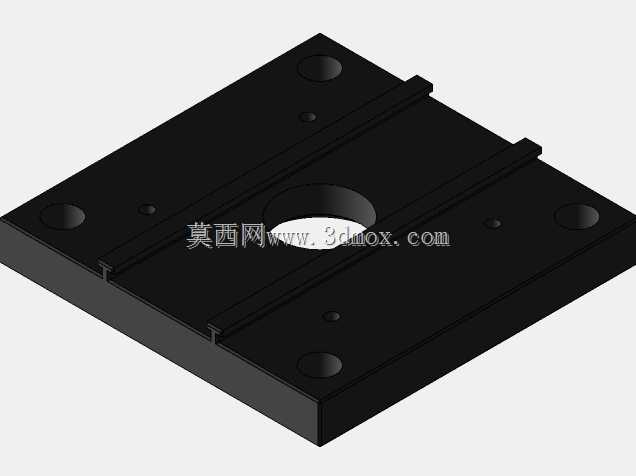

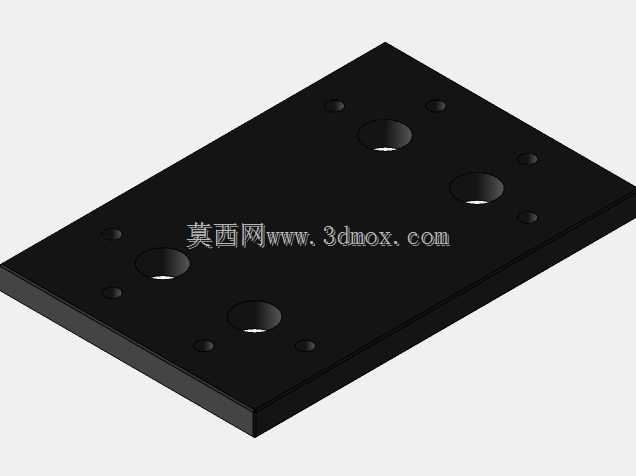

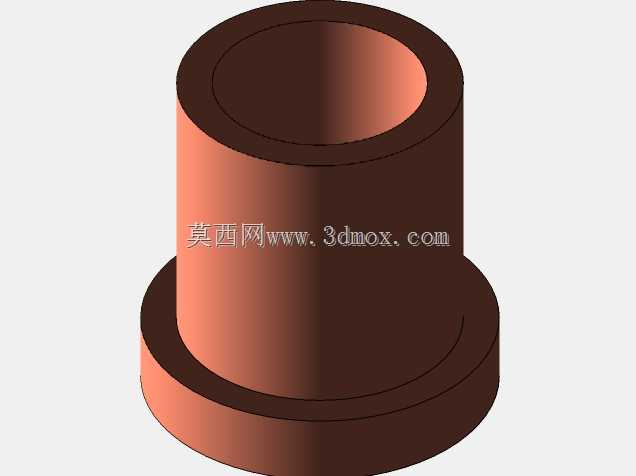

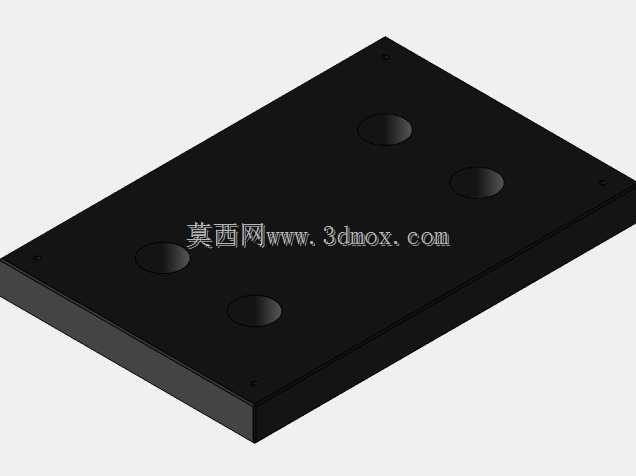

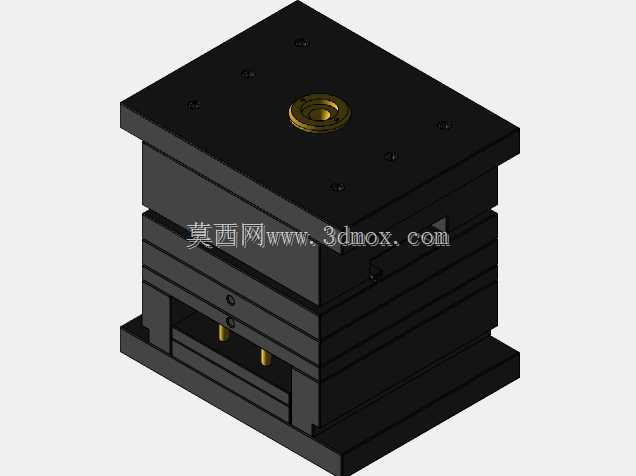

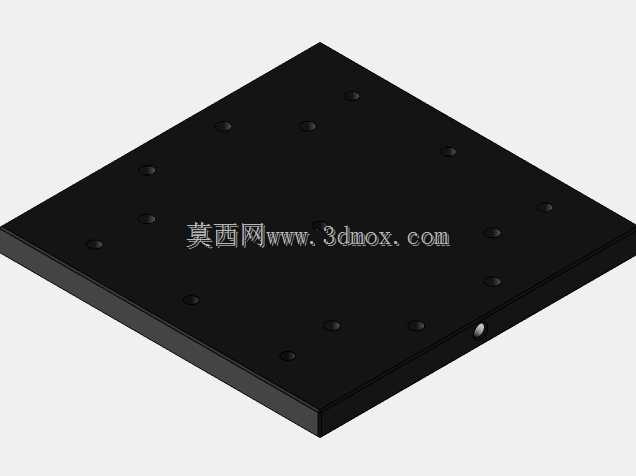

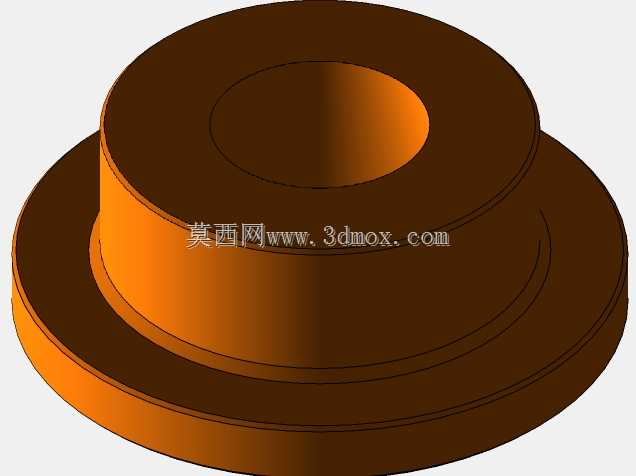

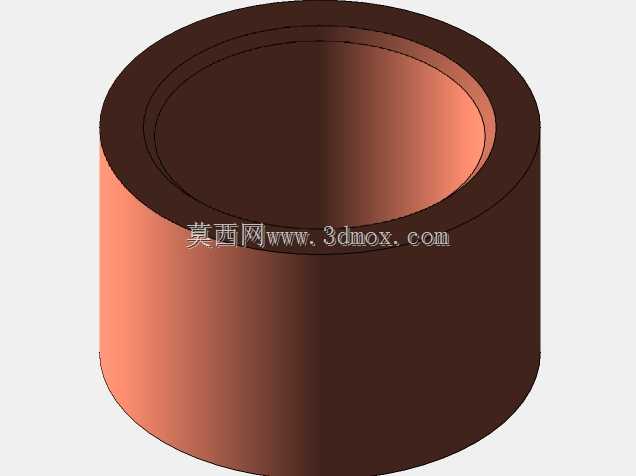

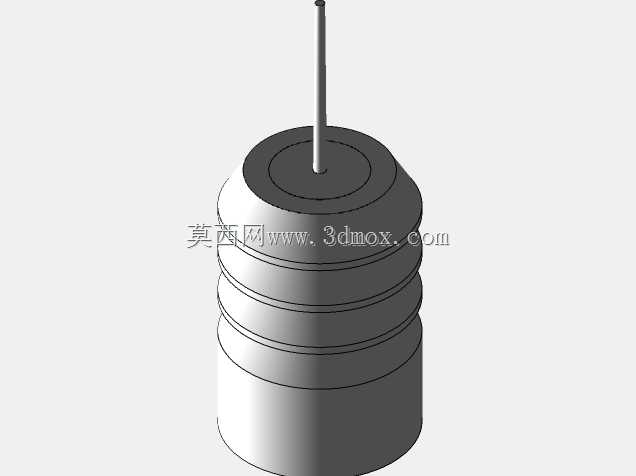

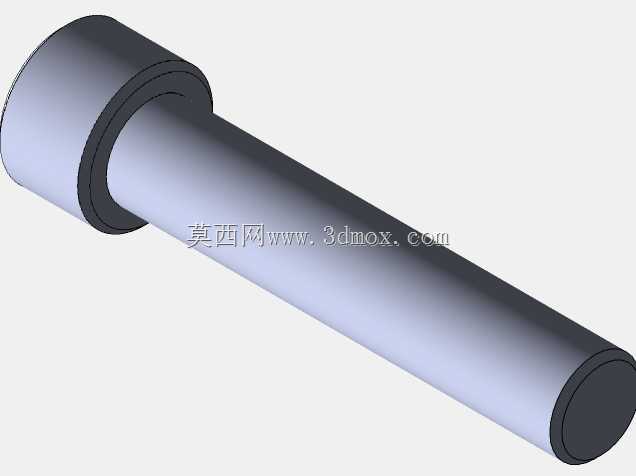

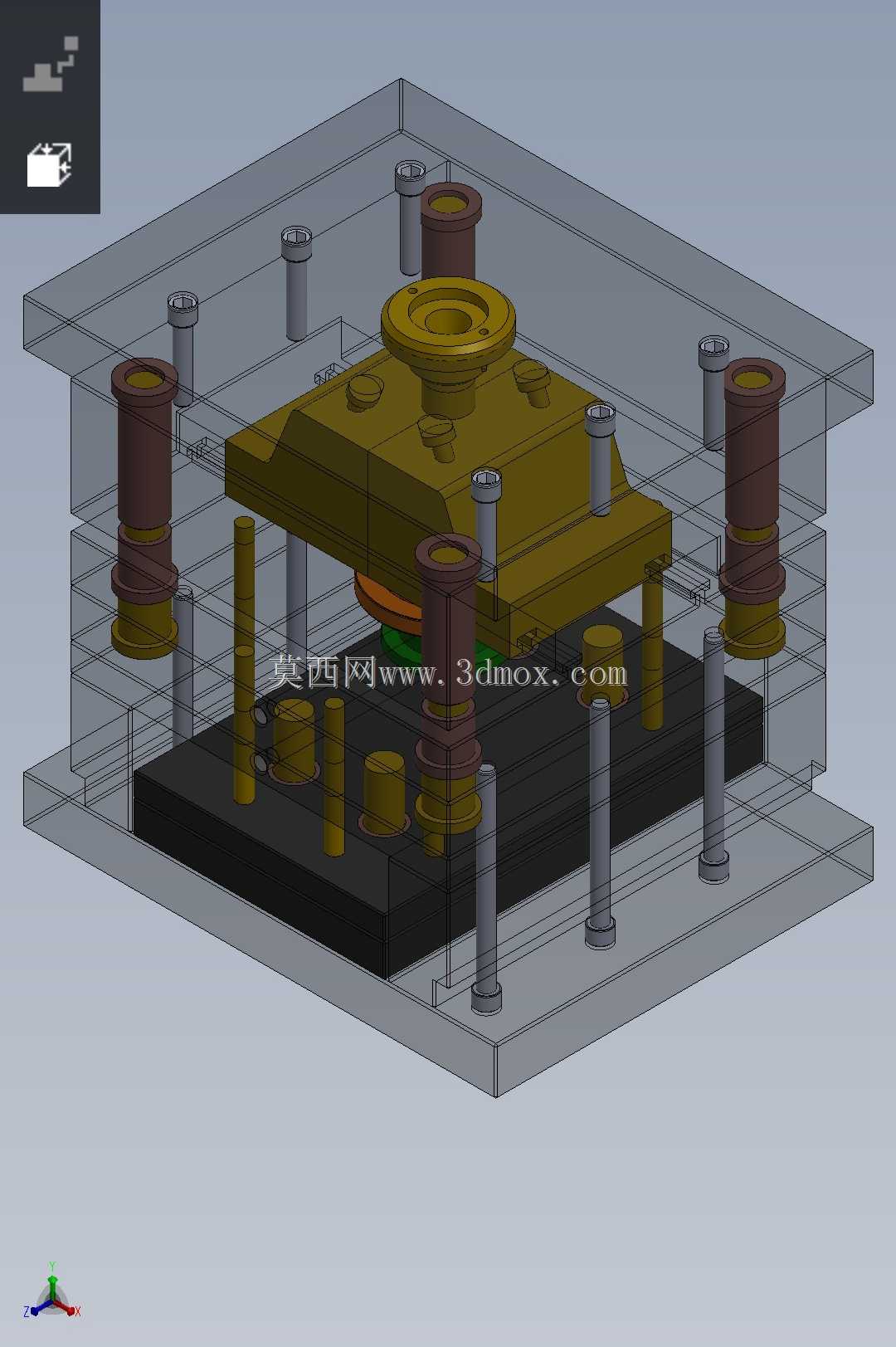

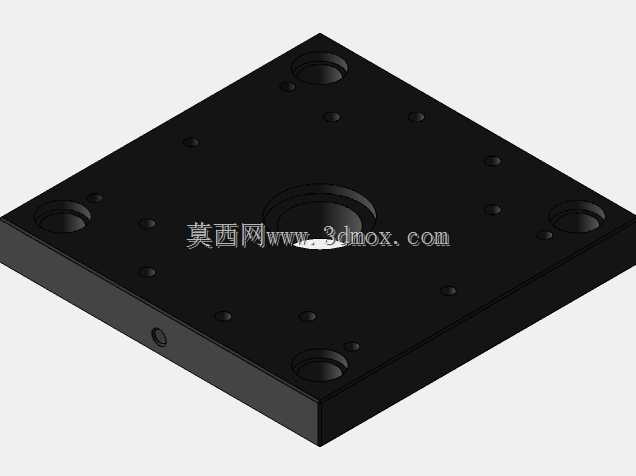

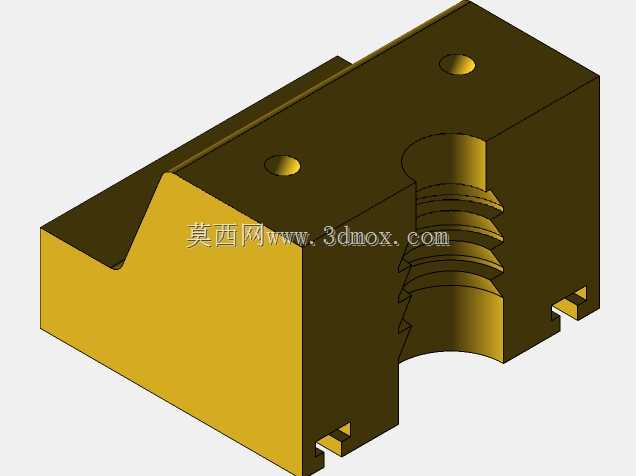

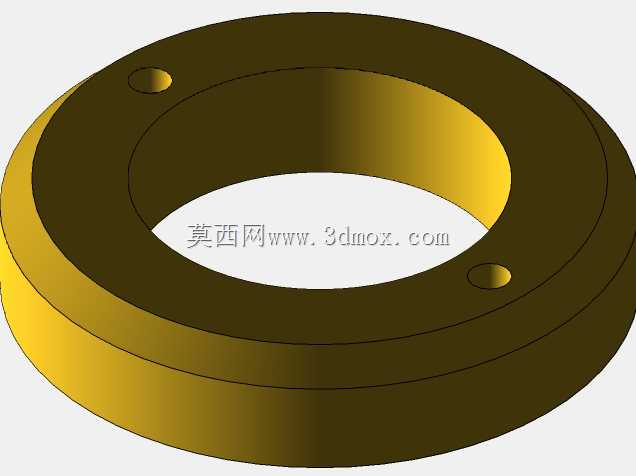

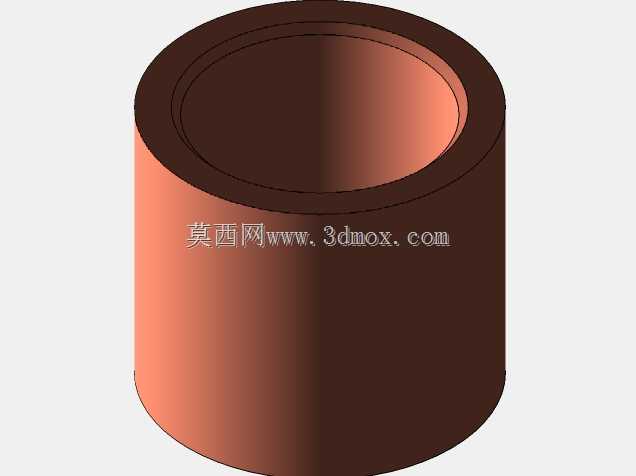

这套分腔模具主要应用于中小尺寸热塑性塑料零件的批量注塑生产场景，常见于消费电子外壳、小型家电结构件、日用塑料配件的加工制造环节，是注塑生产环节中直接决定塑件成型精度、生产效率与成品良率的核心工艺装备。在实际生产流程中，该模具安装于对应吨位的卧式注塑机上，通过注塑机锁模机构完成动定模的合模压紧后，熔融状态的塑料原料经浇注系统注入分腔成型区域，经保压、冷却工序后，动定模分离，配套的脱模机构将成型后的塑件平稳顶出，完成单次成型循环。从功能特性来看，该模具采用标准化两板模结构布局，设置了多组独立成型腔位，可单次注塑完成多个同规格塑件的成型，有效提升单批次生产效率；模架内部集成了导向定位组件、冷却流道、顶出复位结构，导向柱与导套采用高耐磨材质加工，合模过程中可保证动定模的对位精度控制在0.02mm以内，避免成型过程中出现错模、飞边等质量缺陷；冷却回路沿成型腔周边均匀排布，可保证模温均匀分布，减少塑件冷却过程中的翘曲变形问题；顶出机构采用多顶杆均匀排布设计，顶出力分散作用于塑件非外观面，避免顶出过程中出现塑件顶白、变形等不良问题。在设计思路上，该结构优先考虑了入门学习与基础生产的适配性，整体结构拆分逻辑清晰，各功能模块边界明确，没有采用复杂的抽芯、绞牙等特殊结构，既可以满足简单平板类、带浅凸台结构塑件的生产需求，也适合模具行业初学者理解注塑模具的基本组成、合模逻辑、脱模动作原理，快速掌握分腔模具的核心结构设计逻辑。从安装边界与尺寸适配来看，该模架采用标准模架规格设计，整体外形尺寸适配常规120-160吨锁模力的注塑机安装尺寸，模架周圈设置了标准的压块安装槽、定位环与浇口套接口，可直接与对应规格注塑机的定位孔、射嘴位置匹配，无需额外做安装适配改造；模具内部各组件的安装间隙、活动件的行程预留都符合注塑模具设计规范，导柱长度超出动模型芯最高面15mm以上，可保证合模过程中导向机构提前介入定位，避免型芯与型腔发生碰撞损坏；顶出机构的顶出行程预留足够的安全余量，可保证塑件完全脱离成型区域后再完成顶出动作复位，不会出现脱模卡滞、顶出行程不足导致的塑件留模问题。整套结构兼顾了教学演示与基础生产的双重需求，结构简洁实用，没有冗余的复杂设计，各功能部件的选型与排布都符合常规注塑模具的设计规范，可作为基础分腔注塑模具的典型参考结构。
