带矩形冷却结构的双腔冷流道注塑模具

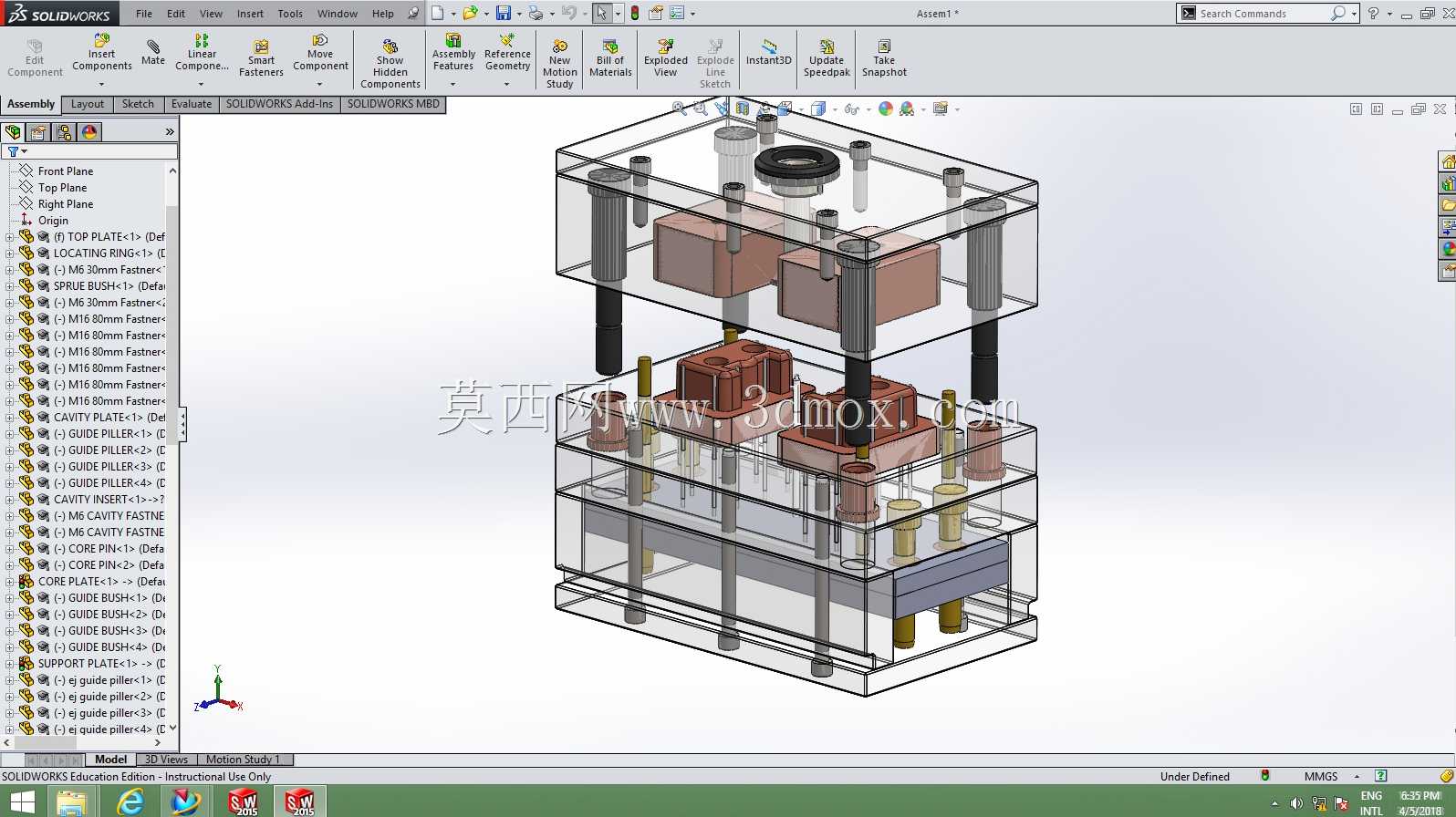

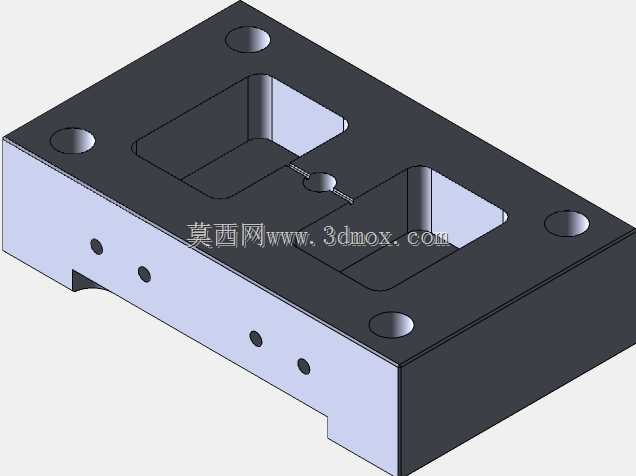

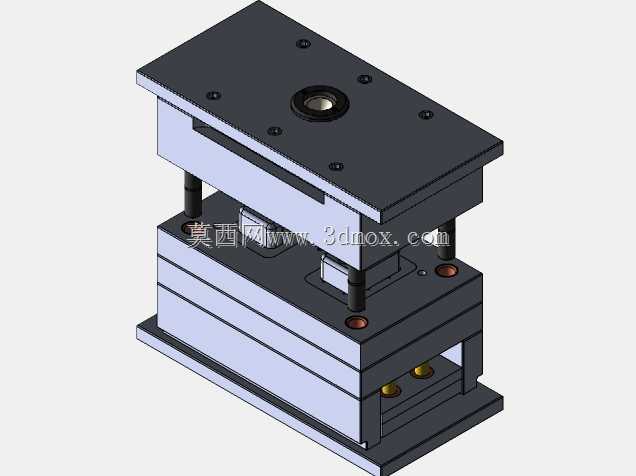

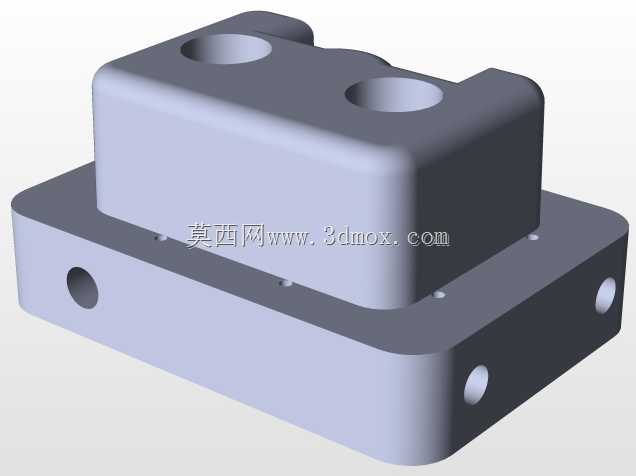

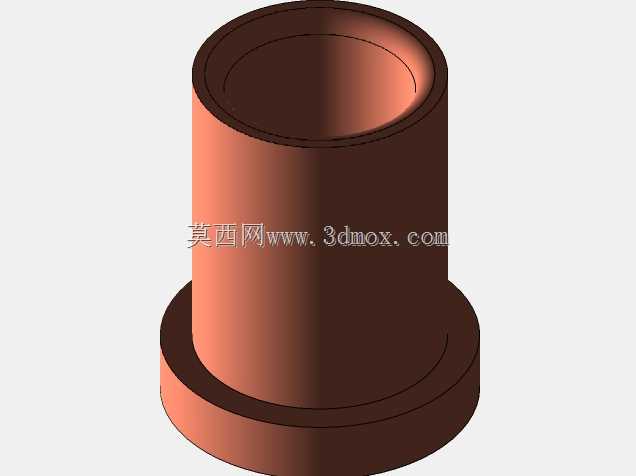

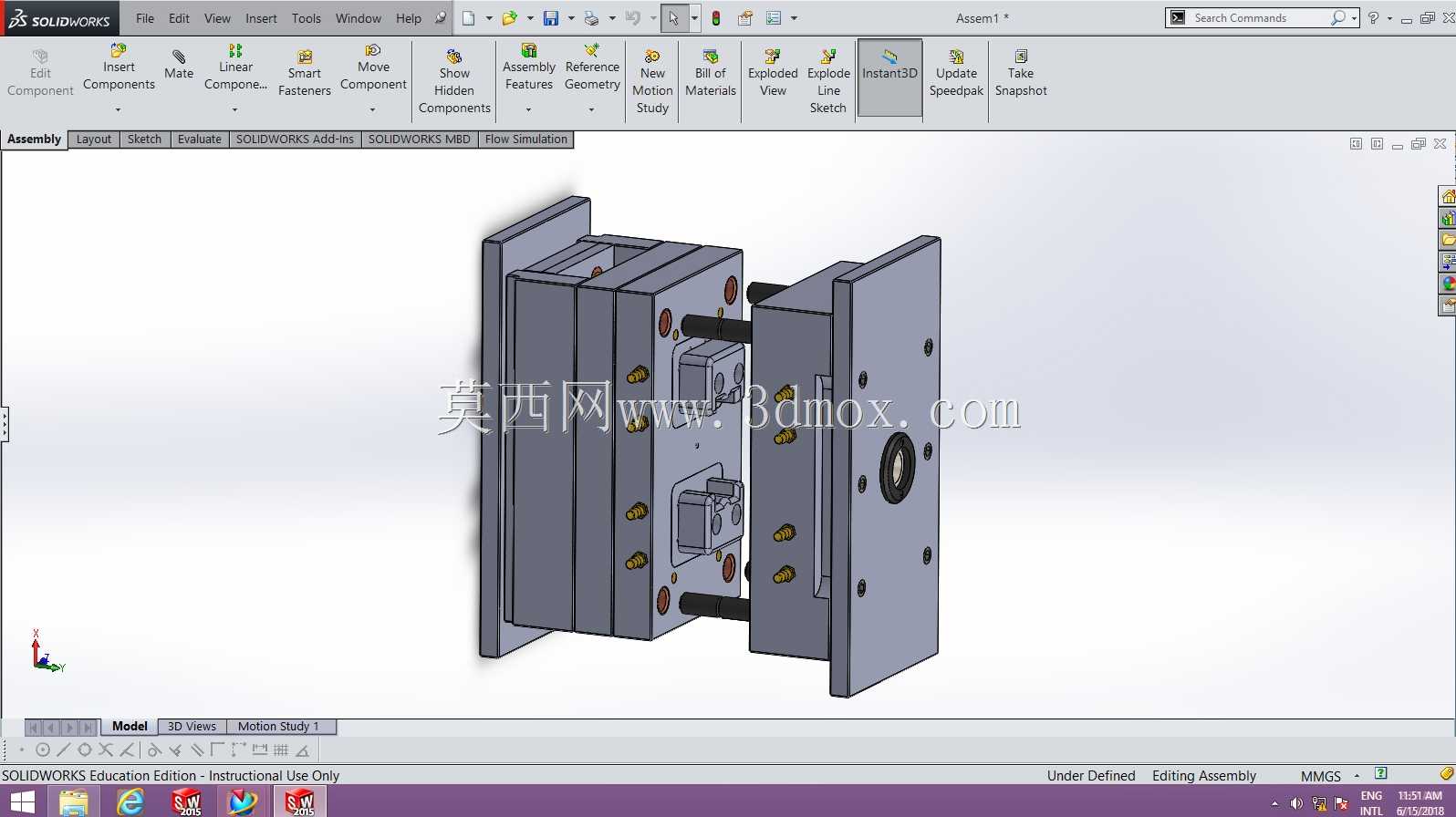

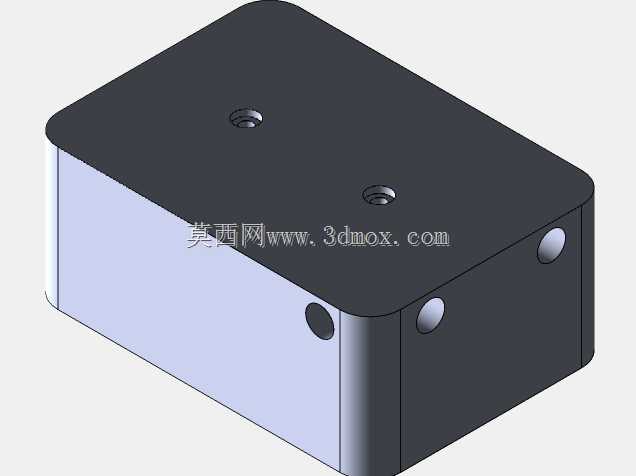

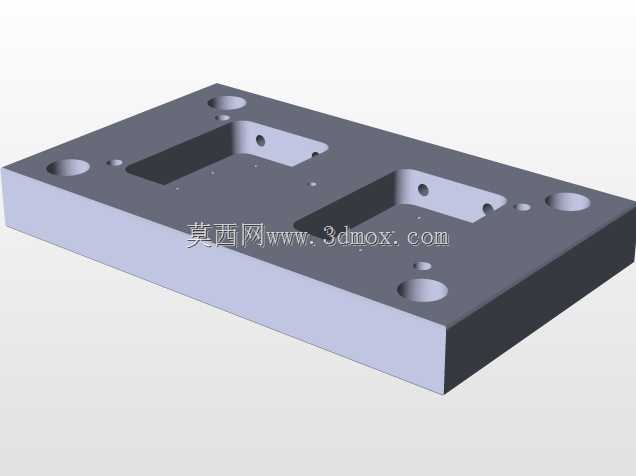

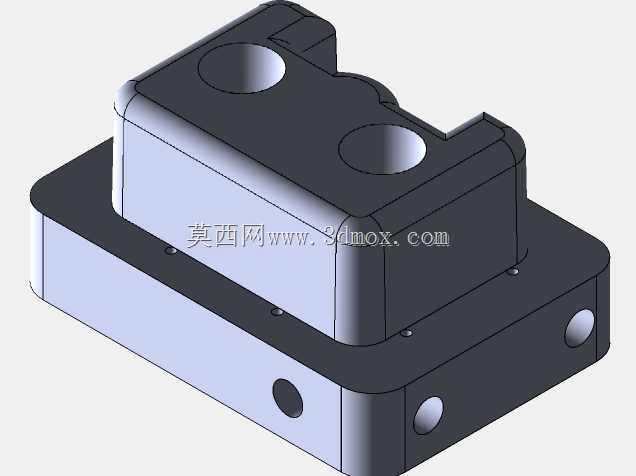

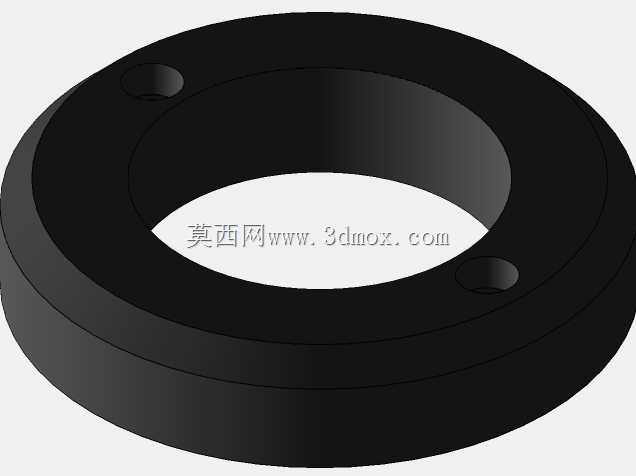

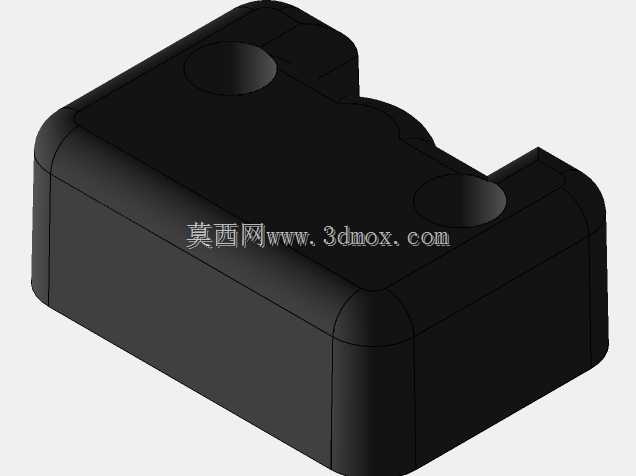

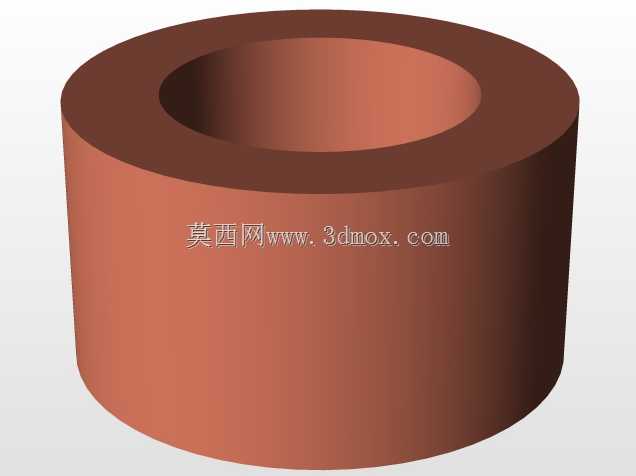

这款双腔冷流道注塑模具，主要面向小型塑胶零部件的批量注塑生产场景，常见于消费电子配件、日用小五金塑胶件、小型家电结构件的量产加工环节，能够在标准卧式注塑机上完成适配安装，实现一模两件的高效成型作业，相比单腔模具可有效提升单模次产出效率，降低单位产品的成型能耗与加工成本。模具整体采用标准模架叠层结构设计，从上至下依次排布定模固定板、定模板、动模板、动模垫板、顶出机构安装腔与动模固定板，各板件通过导柱导套实现精准合模导向，合模过程中可保证型腔与型芯的对位精度控制在0.02mm以内，避免成型件出现飞边、错位等质量缺陷。在功能设计上，模具搭载了销式顶出结构，顶出销均匀排布在成型件的边缘与受力均衡位置，开模后可通过注塑机的顶杆驱动顶出板，带动顶出销将冷却固化后的成型件平稳推出，不会在制品表面留下明显顶痕，保证成型件的外观质量。冷却系统采用矩形回路布局，冷却水道贴近型腔与型芯的成型表面排布，可在注塑保压阶段持续通入恒温冷却水，快速带走型腔内熔融塑胶的热量，让制品在均匀的温度场下完成冷却固化，有效缩短成型周期，同时避免因冷却不均导致的制品翘曲、内应力集中等问题，提升成型件的尺寸稳定性。流道采用冷流道结构设计，主流道对接注塑机射嘴，分流道对称排布通向两个型腔，进胶点采用侧进胶方式，可在开模时随制品一同带出流道凝料，结构简单可靠，维护成本低，适配多数通用塑胶原料的注塑加工需求。安装边界上，模具整体外形适配200吨级以内的标准卧式注塑机安装尺寸，定模固定板中心开设标准定位圈与浇口套安装位，可快速与注塑机定位孔、射嘴完成对位，动模侧预留标准顶出杆孔位与码模槽，无需额外改装即可完成上机装夹，上下合模行程适配常规小型制品的开模顶出距离，可满足日常批量生产的使用需求。模具的型腔与型芯采用分体式镶件结构设计，当成型件出现设计迭代或镶件磨损时，可单独更换对应镶件，无需更换整套模架，有效降低后期的维护改造成本，导柱位置加装润滑防尘结构，可减少长期开合模过程中的导柱磨损，延长模具的整体使用寿命。
