双层分流式工件输送分拣装置

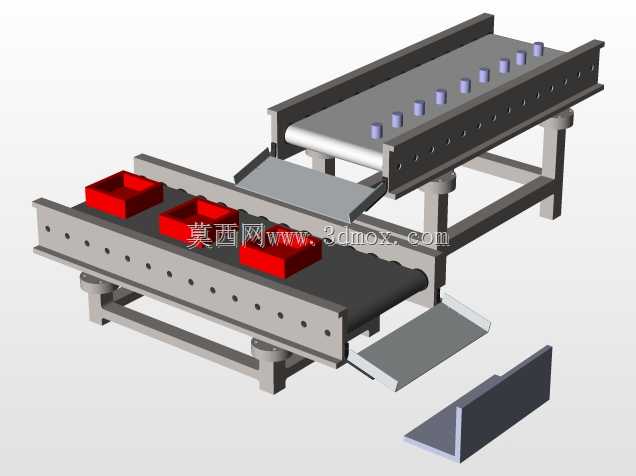

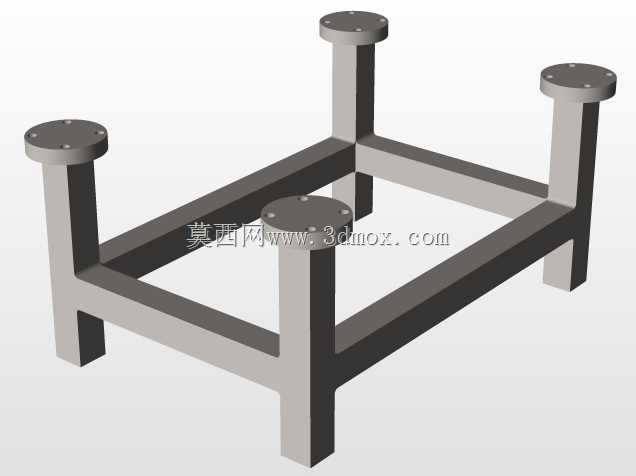

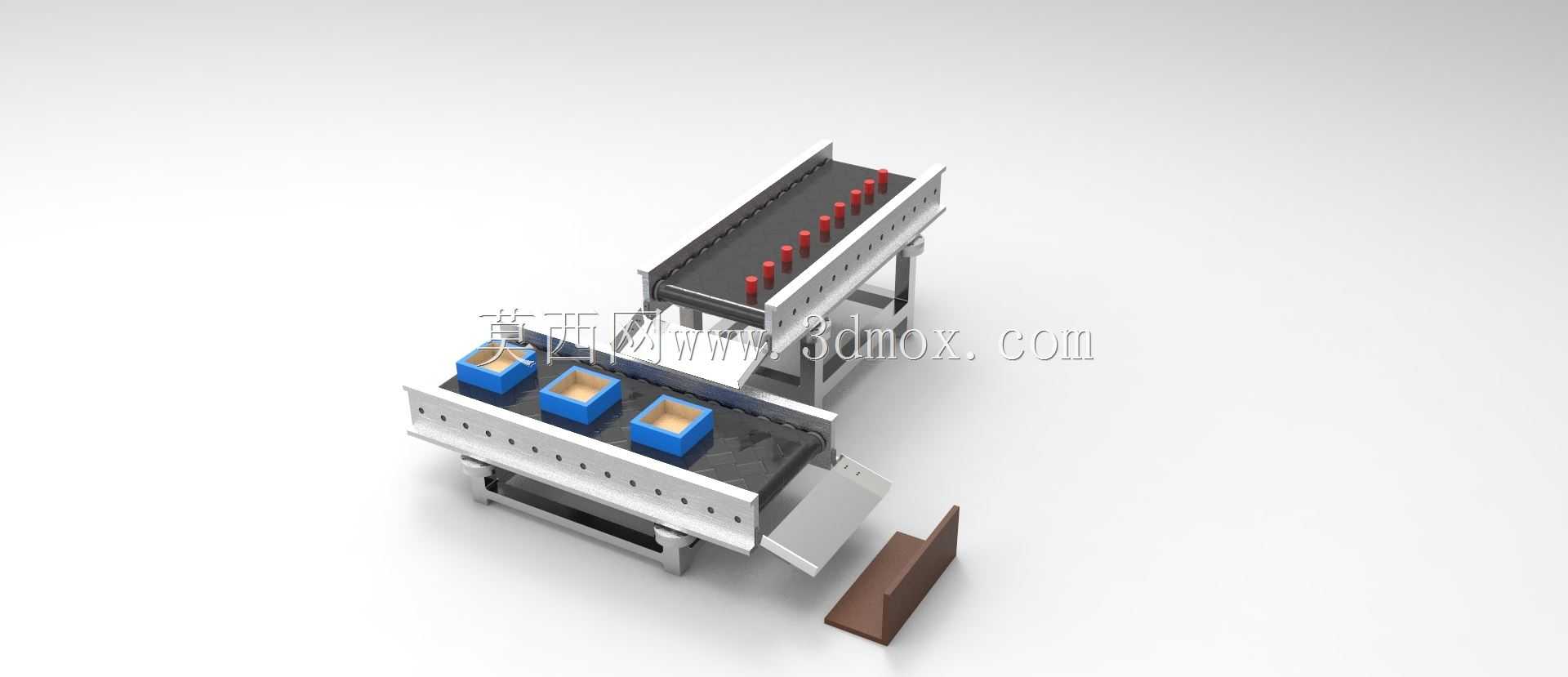

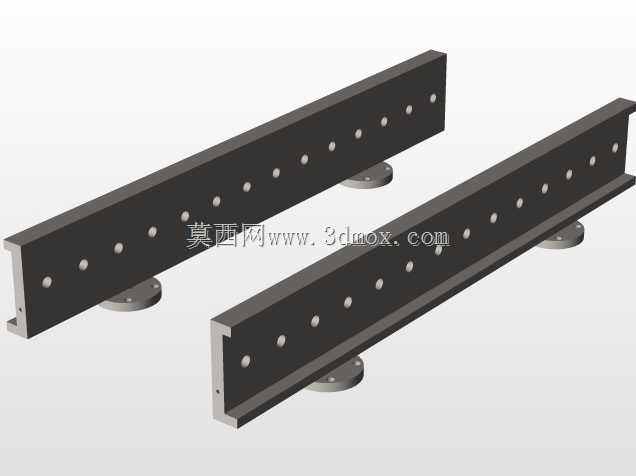

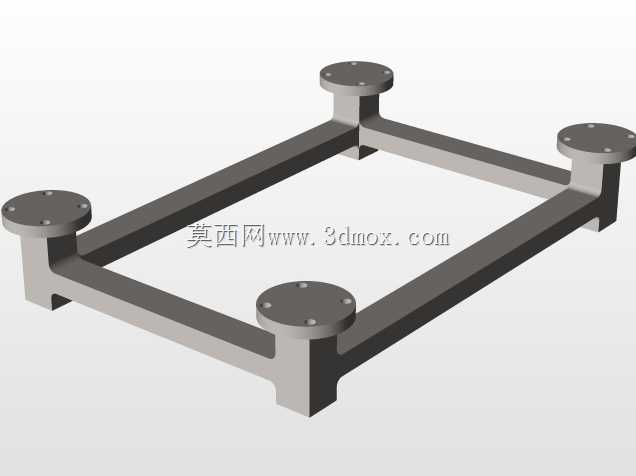

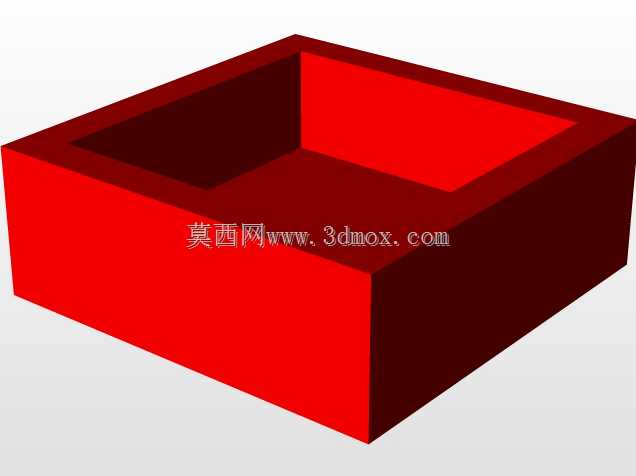

这款双层分流式工件输送装置，主要面向3C电子零部件、小型包装件、注塑成品的车间产线流转场景，可衔接注塑机出料端、装配工位、检测工位与包装工位，替代传统人工转运模式，解决单条输送线无法同时完成多品类工件分道输送的痛点，适配中小批量多品类混线生产的离散制造车间需求，尤其适合车间空间有限、无法铺设多条平行输送线的紧凑型生产布局。设备采用上下双层错位布局设计，上层输送线负责承载待分拣的来料工件，线体侧边设置等距排布的挡料与推料结构，可按照预设的分流逻辑将对应工件推送至下层输送线；下层输送线设置三个独立的料盒承载位，可承接上层分流落下的不同规格工件，末端设置倾斜导料槽，可将完成分拣的工件顺滑导流至下游周转箱或接驳工位，末端配套的挡料结构可避免工件在导流过程中出现飞溅、卡滞问题。从功能特性来看，该装置的输送面采用防滑耐磨的平皮带结构，可避免表面光滑的小型工件在输送过程中出现打滑偏移，线体侧边的机架采用冲孔式型材设计，可根据实际生产需求灵活调整推料组件、检测传感器的安装位置，无需对机架进行二次打孔加工，大幅缩短产线调整的周期；上下两层线体的运行速度可独立调节，上层线体可匹配上游设备的出料节拍保持高速运行，下层线体可根据料盒的承载节奏调整运行速度，避免工件在料盒内出现堆叠磕碰。设计过程中优先考虑了安装边界的适配性，整体设备的机架采用标准化铝型材拼接结构，底部设置可调节的支撑脚杯，可根据车间地面的平整度调整整体高度，适配不同高度的上游出料设备与下游接驳工位；设备的横向安装宽度控制在1.2米以内，纵向长度控制在1.8米以内，整体占用的地面空间不足两条平行输送线的60%，可大幅节约车间的产线铺设空间；线体的驱动组件全部内置在机架侧边的护罩内部，既可以避免生产过程中灰尘、碎屑落入传动结构造成设备磨损，也可以避免操作人员误触传动部件引发安全隐患。在实际生产应用中，该装置可搭配视觉检测组件使用，上层线体输送的工件经过检测位识别品类后，对应位置的推料组件动作，将工件推入下层对应料盒内，完成不同品类工件的自动分拣分流，无需人工值守分拣，单台设备可替代2-3名分拣转运人员的工作量，同时可避免人工分拣过程中出现的错分、漏分问题，提升产线流转的稳定性与效率；设备的所有传动部件均采用快拆式设计，日常维护时无需专用工具即可完成皮带更换、传动组件润滑等操作，降低设备的后期维护成本。
