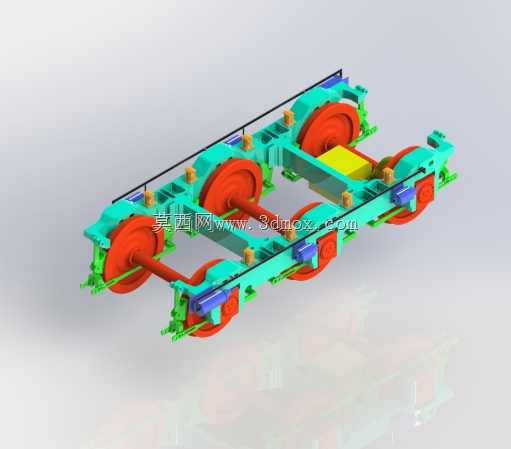

CoCo车轴布置轨道车辆转向架结构设计

该转向架采用CoCo轴式布置，是重载轨道车辆走行系统的核心承载部件，主要应用于大轴重货运机车、重型调车机车以及特种工程轨道车辆的走行部装配，承担着车体与轨道之间的载荷传递、运行导向、振动缓冲与制动力传导的核心功能，是保障轨道车辆重载运行稳定性与曲线通过能力的关键结构。在实际线路运行场景中，这类转向架能够适配复杂的干线铁路、厂矿专用线的线路条件，既可以在平直线路上保障车辆高速重载运行的平稳性，也能在小半径曲线区段通过轴箱定位结构的合理设计，减少轮轨磨耗，提升车辆的曲线通过性能，同时承担车辆启动、制动过程中产生的纵向冲击力，分散车体垂向载荷至各个轮对，避免单轴载荷超标引发的线路损伤或行车安全隐患。从功能特性来看，该转向架采用三轴布置结构，相比传统两轴转向架拥有更大的轴重分配能力，单转向架可承担更高的整车重量，适配大牵引重量的货运需求；构架作为转向架的核心承载基体，采用箱型焊接结构设计，合理布置各安装座的位置，将轴箱弹簧、减振装置、牵引装置、基础制动装置的安装点位进行一体化整合，保障各部件受力传递路径清晰，避免应力集中引发的结构疲劳问题。设计过程中，重点围绕轮对定位刚度、一系悬挂参数匹配进行了优化，轴箱定位结构采用成熟的定位方式，兼顾纵向定位刚度与横向柔性，既保障牵引力与制动力的有效传递，也能缓冲线路不平顺带来的横向冲击；车轴与车轮采用过盈配合装配结构，轮对的内侧距、轮径差等参数严格匹配轨道运行的标准要求，保障轮轨接触关系处于最优区间。在外形尺寸与安装边界设计上，该转向架的整体长度、宽度与高度尺寸充分适配对应车型的车体下部安装空间，构架两侧的侧梁间距匹配标准轨距的轮对安装要求，一系弹簧的安装高度预留了足够的减振行程，牵引装置的接口位置与车体牵引座的安装尺寸完全匹配，基础制动单元的安装位置避开轮对与轴箱的运动干涉区间，各管线布置的预留空间充分考虑运行过程中的振动位移量，避免部件之间发生运动干涉；同时转向架的整体重量分配经过严格核算，各个轴的轴重偏差控制在允许范围内，保障车辆运行过程中轮轨受力均匀，减少偏载带来的安全风险。整体结构设计充分考虑了重载场景下的结构强度需求，各承载部位的壁厚与加强筋布置经过受力仿真验证，能够满足长期重载运行下的结构疲劳强度要求，同时兼顾日常维护的便利性，轴箱、制动单元等易损部件的安装位置预留了足够的检修操作空间，降低后期运维的操作难度。
