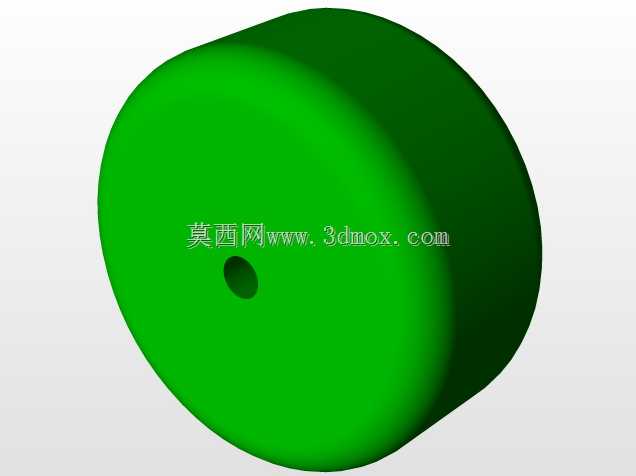

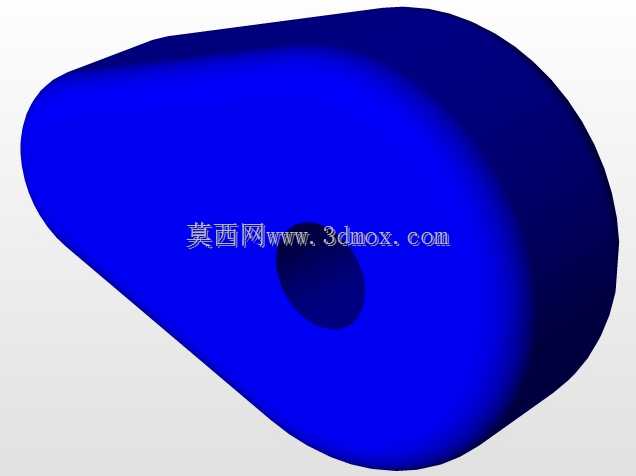

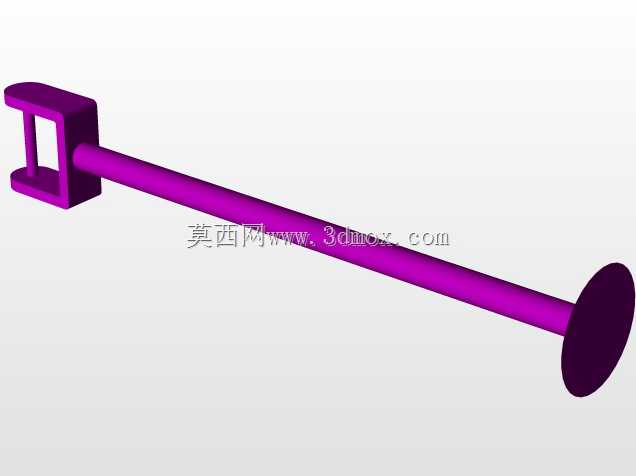

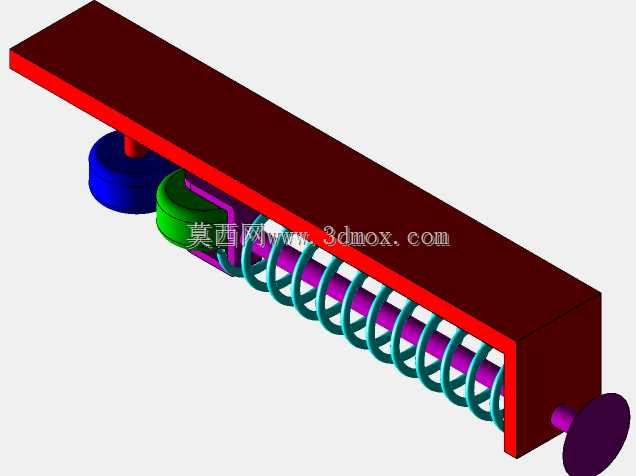

这套凸轮弹簧联动结构,常被集成在轻载自动化工位的往复执行端,比如小型分拣设备的挡料拨块、工装夹具的快速压头、非标设备的间歇式触发组件里,替代复杂的气缸或电驱执行单元,在不需要大行程大推力的场景下,能靠纯机械结构实现稳定的往复动作,减少电气元件的布设成本,也能在粉尘、潮湿这类不适合电气元件长期工作的工况下保持可靠运行。从结构逻辑来看,设计时优先考虑了动作的平顺性:长条形安装基座作为整个机构的承载主体,底部预留的平直安装面可以直接通过螺栓固定在设备型材架或者安装平板上,基座的内腔做了避让槽,给弹簧的伸缩、凸轮的转动留出足够的运动空间,避免动作过程中出现零件剐蹭卡滞。弹簧套在导向芯轴外侧,芯轴两端分别和基座端部的定位孔、滑动推块配合,保证弹簧压缩和回弹过程中不会出现径向偏斜,也就避免了弹簧长期偏载导致的弹力衰减、寿命缩短问题。凸轮组件和滑动推块直接接触,凸轮转动时,型面的升程段会推动推块压缩弹簧,完成预设的顶出动作;当凸轮转动到回程段时,弹簧的预紧弹力会推动推块快速复位,整个动作的行程由凸轮型线的升程决定,设计时可以根据实际需要的顶出行程调整凸轮轮廓,不需要改动其他零件的尺寸就能适配不同的工位需求。安装边界上,整个机构的横向长度可以根据弹簧的选型、行程需求灵活调整,基座的宽度控制在窄幅区间,不会占用过多的设备安装空间,端部的凸轮驱动轴可以直接连接小型手轮、摆杆或者微型驱动电机,适配手动触发或者自动循环的不同使用场景。结构里的滚轮设计是为了减少凸轮和推块之间的滑动摩擦,长期运行时的磨损量更小,维护时只需要定期给接触位置加注润滑脂,不需要频繁更换易损件。在实际选型适配时,要根据需要的复位推力匹配弹簧的线径和预压缩量,避免推力不足导致复位不到位,或者推力过大导致凸轮驱动阻力过高;同时要保证凸轮型面的加工粗糙度,减少动作过程中的冲击和噪音,让整个往复动作更平稳。
