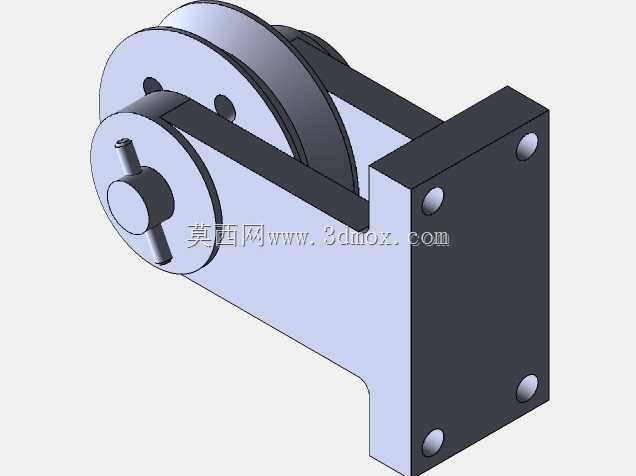

带立式安装座的定滑轮导向支撑组件

　　该构件属于典型的缆索导向与张力承载单元，核心功能是为细径钢丝绳、尼龙编织绳或轻型同步带提供转向支撑，在小型起重装置、3D打印机送料机构、自动化生产线物料牵引、门窗启闭传动以及实验台拉力测试系统中都能见到同类结构的应用。其工作逻辑是通过轮槽约束挠性件的运动轨迹，将滑动摩擦转换为轮体与心轴间的转动摩擦，大幅降低牵引过程中的阻力与缆绳磨损。

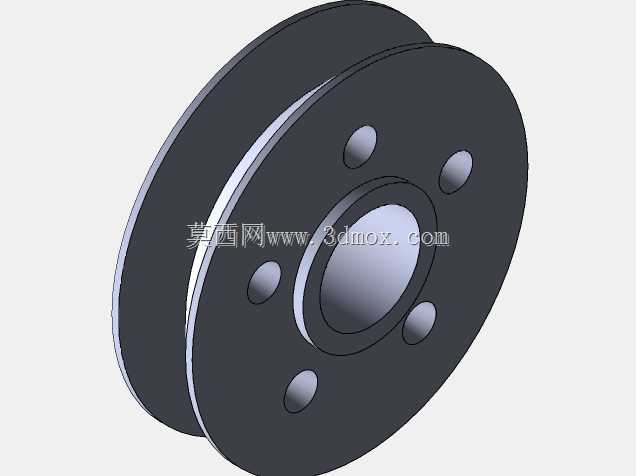

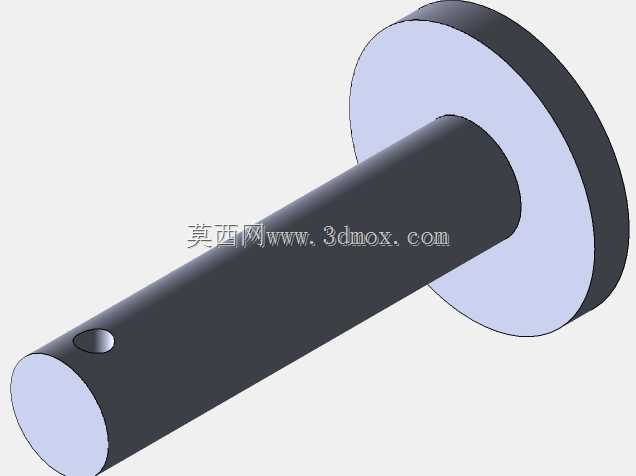

　　从结构组成来看，轮体采用中间内凹的V型或U型槽设计，槽面弧度与常用绳径匹配，可避免绳索在受力时从轮缘脱出；轮体中心预留通孔，穿入阶梯心轴实现回转支撑，心轴一端做出轴肩定位，另一端可通过开口销、卡簧或锁紧螺母限制轴向窜动。两侧的立式支撑板承担轮系的载荷传递，板件上对应心轴的位置加工同轴孔，保证心轴装配后与安装基面保持平行，防止轮体转动时出现偏摆、啃绳的问题。

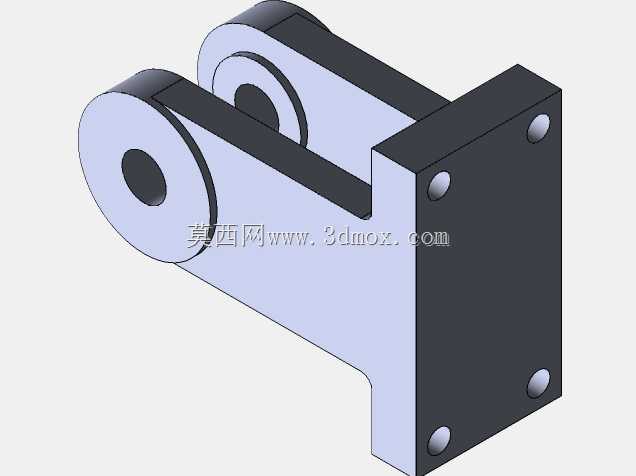

　　底部的L型折弯安装座是整个组件的装配基准，竖直板与水平板通过折弯或焊接形成刚性连接，竖直面上预留的多个沉孔可使用内六角螺栓将组件固定在设备机架立面，水平方向的安装孔位则适配不同的机架孔距，安装时需保证座体贴合面无焊渣、凸起，避免锁紧后组件出现应力变形。

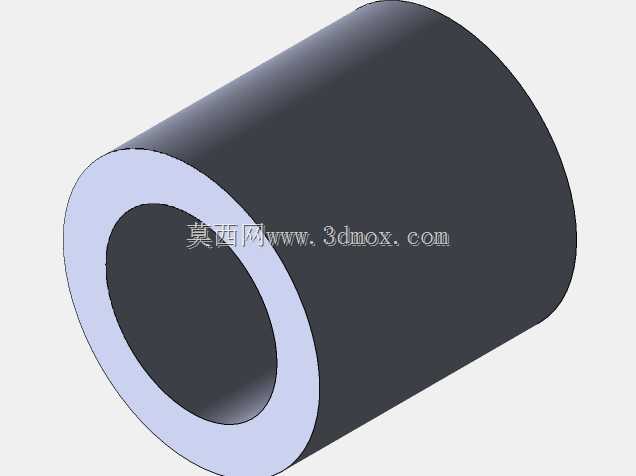

　　设计过程中首先要确认许用载荷：根据绳索最大破断拉力选取安全系数，核算心轴的剪切强度与支撑板的弯曲变形量，确保满载时支撑板开口处的形变不会导致心轴卡滞。其次要控制轮槽与心轴的同轴度，若同轴度超差，轮体转动会出现周期性阻滞，加速心轴与孔位的磨损；若有低阻力需求，还可在轮体中心加装滑动轴承或微型滚珠轴承，将心轴与轮体的直接摩擦替换为轴承滚动摩擦。

　　装配完成后需手动拨转轮体，确认其转动全程无卡顿、无明显轴向晃动，绳索绕入轮槽后应与槽底贴合，两侧留出均匀间隙，避免绳索与轮缘侧壁发生持续摩擦。该结构整体占用空间紧凑，立式安装的形式不需要在机架顶部预留大尺寸安装平面，适合在设备侧壁、机架内部等空间受限的位置布置，也可多组组合使用，构成多段转向的绳索牵引路径，满足不同设备的走线导向需求。
